Onderwerp: Watermaker

Gisteren nog e.e.a. afgewerkt, aansluiting op tanks gemaakt en eerste echte water produktie run van een uur gedaan. Alle leidingen gecontroleerd op lekkage. Alles blijft kurkdroog en ik ben zeer tevreden.

Nog even een paar details:

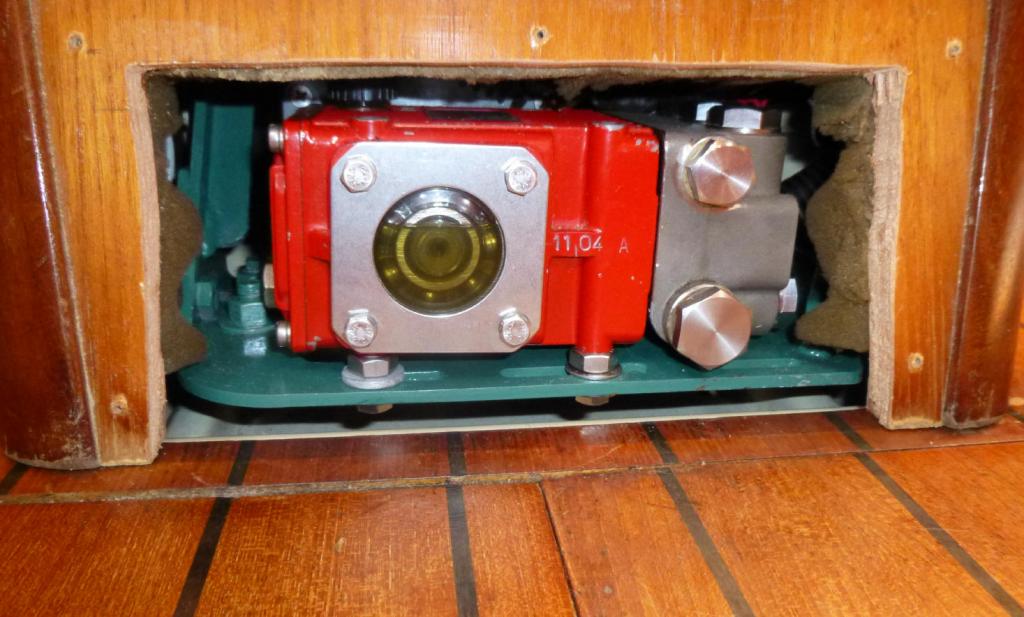

Helaas raakte de HD pomp net de motor cover. Het ging maar om een paar mm. Een gat gezaagd en stukje teak multiplex opgeschroefd en problem was verholpen.






De aansluiting op de tanks heb ik aangebracht door een T-stuk in de aanzuigleiding van de waterpomp van het druksysteem aan te brengen, tussen de tank selektie-kranen en de waterpomp.

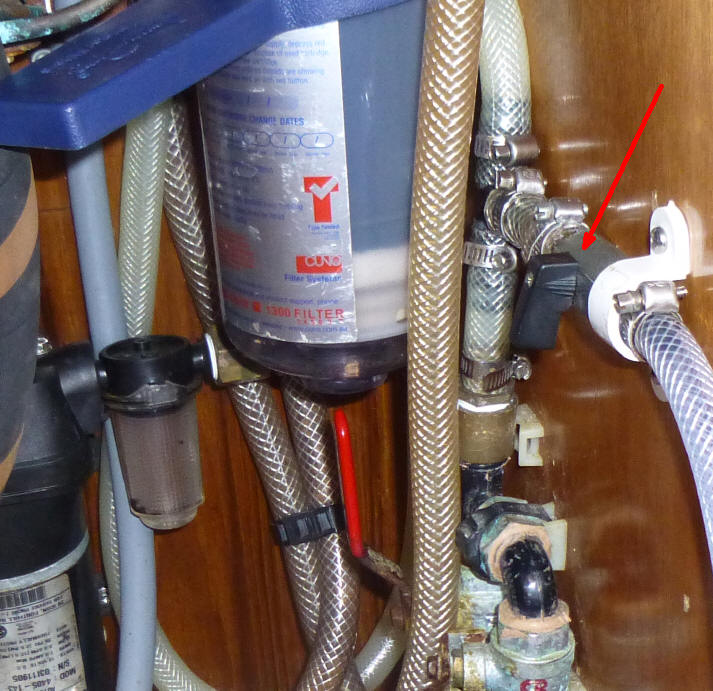

Op die manier loopt het produktwater naar de tank die op dat moment openstaat. Een kleine afsluiter in de aanvoerslang aangebracht. Niet echt nodig, maar ik vind het wel een prettig idee om de watermaker volledig van het drinkwater te kunnen isoleren.

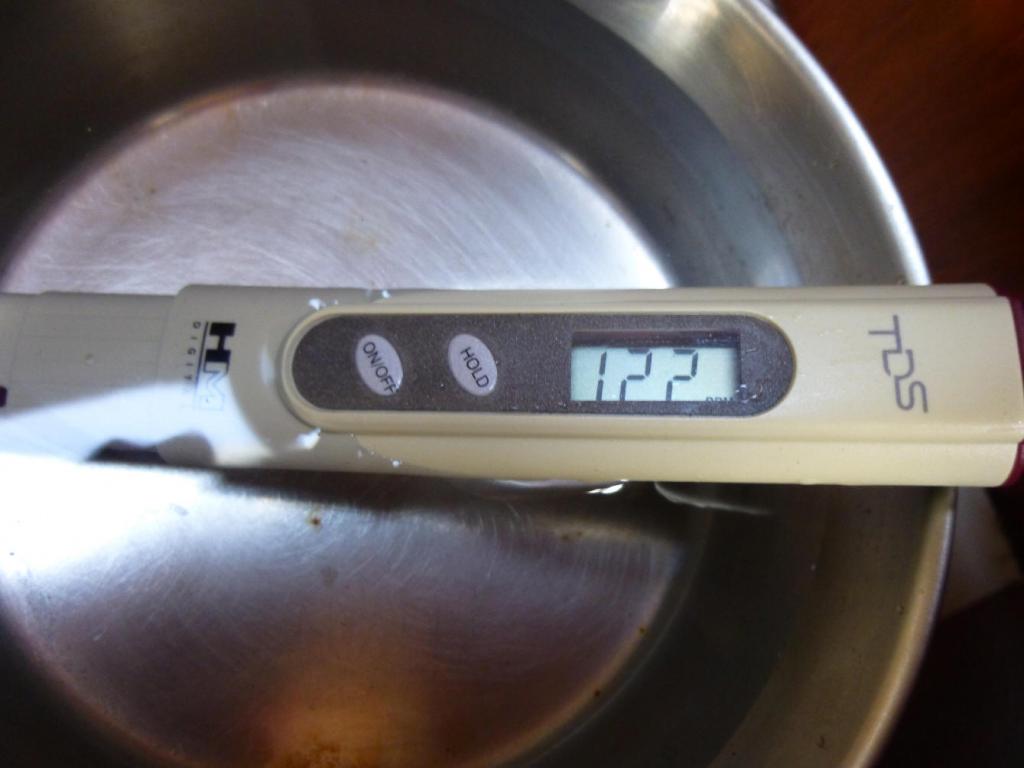

De RPM van de motor was iets over 1500. Door het verschil in V-schijf diameters kmt dit neer op ong 1400 rpm voor de hoge druk pomp. Opbrengst flow 20GPH (80 liter p/u) bij een druk van 700psi De TDS bleef steeds rond 120, dat is bijzonder goed. Het RO membraan is dus nog in prima staat. Het geheel trilt uiterts weinig, ook bij lage toerentallen.





Ten overvloede nog een paar videos:

HD pomp op VP2003
Water maken

Wordt vervolgd met nog meer onderdelen details en gebruiksaanwijzing.

De normale bouwmarkt Kärchers hebben wel een maximale inschakelduur( staat in ieder geval in de handleiding van de mijne) dus uren laten draaien lijkt me niet mogelijk en/of leidt tot schade.
Ad

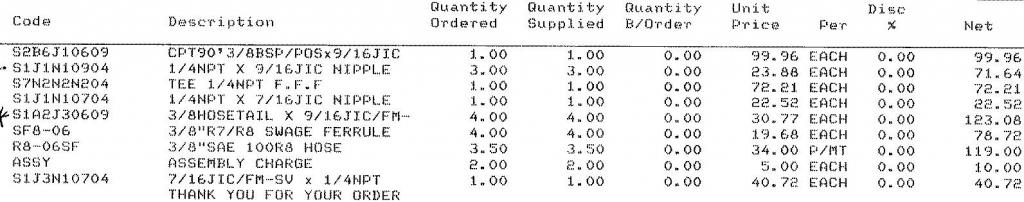

De betrouwbaarheid van de watermaker hangt sterk af van de kwaliteit van de gebruikte onderdelen. Een punt van aandacht zijn de RVS hydraulische fittings voor de HD slangen en voor koppeling aan RO membraan, drukregelaar en drukmeter. Er worden verschillende soorten schroefdraad gebruikt, dus adapters zijn ook nodig. Als je zelf een watermaker wilt bouwen, koop dan ook hiervoor de beste kwaliteit. Er zijn in Nederland ongetwijfeld bedrijven die dit soort RVS hydraulische fittings verkopen. Ze zijn duur, maar het is false economy om minder geschikte, goedkope onderdelen te gebruiken. Ik vond nog een rekening met de fittings die ik voor mijn watermaker kocht:



Het bedrijf levert ook aan fabrikanten van professionele watermakers en ze verschepen international. De catalogus vind je hier: RVS fittings

Dit is de laatste update van mijn water maker project. Alles funktioneert naar behoren en het project is nu afgerond.

Handleiding watermaker

1. Open aanvoer en afvoer zeewater.
2. Start motor en wacht tot deze regelmatig draait op 1500 rpm.
2. Zet 2-weg selektiekraan voor zeewater/zoet water op zeewater.
3. Zet afsluiter voor direkte afvoer van aanvoerwater open.
4. Zet 2-weg selektiekraan test/tank op test.
5. Selekteer tank and zet produktwater afsluiter open.
6. Schakel zeewater pomp in op watermaker paneel.
Wacht een paar seconden tot luchtbellen in flowmeter zijn verdwenen en tot volle flow is bereikt.
7. Schakel magneet koppeling van HD pomp in.
8. Draai de drukregelaar langzaam naar rechts en voer druk op naar 700 psi.
9. Na enkele seconden komt produktwater uit testkraantje. Wacht tot luchtbellen van produktwater in flowmeter zijn verdwenen en laat nog enkele minuten doorlopen.
10. Test TDS met metertje. Wacht tot TDS 150 of minder is.
11. Zet selektiekraan test/tank op paneel naar tank.
12. Wanneer genoeg water is gemaakt, schakel test/tank terug naar test.
13. Vul container of wasbak met produktwater uit testkraantje.
14. Breng druk terug naar 400 psi.
15. Hang zuigslang in container of wasbak met produktwater.
16. Zet zeewater/zoetwater selectie kraan naar zoet water.
17. Wacht tot container/wasbak (bijna) is leeggezogen.
18. schakel aanvoerpomp en magneetkoppeling uit.
19. Open drukregelaar helemaal.


Stappen 13 tot 17 kunnen worden overgeslagen wanneer de watermaker regelmatig, d.w.z. elke paar dagen wordt gebruikt, maar het is beter om deze stappen routinematig ook uit te voeren om zeewater na gebruik uit het systeem te spoelen en daarmee de levensduur van het RO membraan te verlengen.

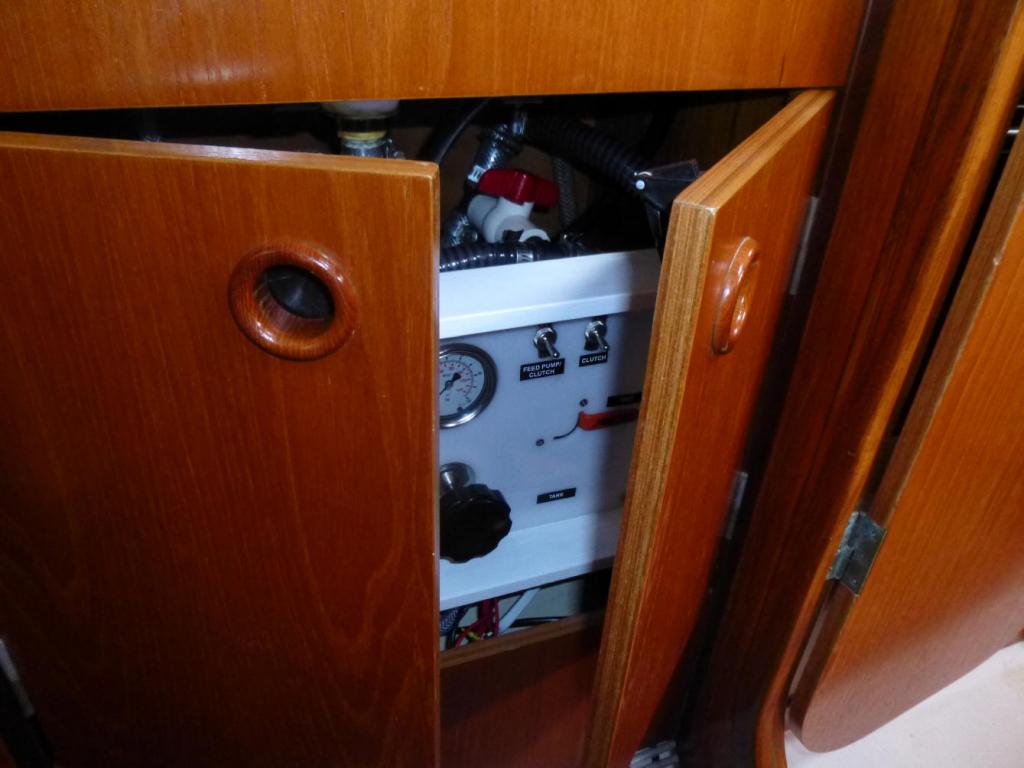

Kastdeurtjes weer aangebracht zodat de watermaker aan het zicht onttrokken kan worden wanneer niet in gebruik.

Als je als ZF lid "Ma Belle" evt. op een ankerplaats tegenkomt, maak jezelf gerust kenbaar en kom een heerlijk glaasje koel helder water drinken

Mooi Walt! Respect.

Leuk dat je je ervaring en kennis over dit onderwerp op Zeilersforum hebt gedeeld.

Gezien de wisselende ervaringen die vertrekkers met onderhoud en levensduur van commerciële watermakers hebben ben ik geïnteresseerd om je ervaringen na 1 of 2 jaar praktijkgebruik ook te vernemen. Je lijkt me nuchter genoeg om zowel successen als eventuele tegenvallers te benoemen.

hier ook nog een kleine bijdrage
mocht er nog iemand zelf wat willen samenstellen , alle parts en types staan er in alsmede een zeer goede uitleg en aansluit foto's

20 GPH (75 liter per uur)

www.cruiserowaterandpower.com/uploads/sm20.pdf

40 GPH (150 liter per uur)

www.cruiserowaterandpower.com/uploads/sm40.pdf

zelf hebben we ook alle spullen aan boord voor een 75 liter watermaker , ik ben nu een mooi paneel aan het maken via

www.schaeffer-ag.de/en/front_panel_designer/the_idea/

en dan kunnen de manometers, flow meters , naald / druk regelaar etc er in gemonteerd worden en gaan we deze zomer e.e.a. uittesten

Als je voor langere tijd, zeg een half jaar, de watermaker niet gebruikt, kun je zoet water met een biocide invoeren (pickelen), maar met de kwaliteit van de hedendaagde membramen (Dow), is ook dat zelfs niet echt nodig. De biocide die daarvoor gebruikt is sodium metabisulphite. Dat koop je goedkoop bij zaken die home-brew spullen verkopen (voor steriliseren).

Hallo,

Ik heb gewoon een commerciele, Schenker 30l, werkt ook prima. En het energie spaarsysteem werkt ook prima. Er is hier mee een pompje nodig zoals je dat ook voor drinkwater gebruikt.
Onderhoud valt ook wel mee, hij is nu 2 jaar niet gebruikt en na een spoelbeurt met chemo komt er zowaar al weer bruikbaar water uit. Maar ik wil toch wel wat neer weten over metabisulfiet.
Wat moet de dosering zijn voor een 30 liter watermaker? Hoe krijg je het spul in de watermaker?
Maw hoe werkt het?

Groeten, Gerrit

Gerrit47 schreef :
Houdt er wel rekening mee dat dat spul in de pure vorm behoorlijk giftig en agressief is.
nl.wikipedia.org/wiki/Natriummetabisulfiet.
Ad

Het heeft een E nummer: E223 toegelaten voor gebruik in levensmiddelen. Maar ik heb gelezen over de risico’s, die zijn er! Daarom ben ik wel benieuwd naar een veilige dosering.
Groet, Gerrit.

@TS: mooi werk! Natuurlijk benieuwd naar je bevindingen ondertussen.
Vraag: waarom HP pomp van 2000 psi als je slechts 7-800 psi nodig hebt?

Still going strong. Geen storingen gehad. Alle drinkwater zelf gemaakt sinds installatie van de watermaker. De drinkwater vul fitting op dek is niet meer opengeweest.

De keuze voor pompen die geschikt zijn voor zeewater is beperkt. Ik kwam i.v.m. fysieke grootte op Giant uit. Druk is inderdaad meer dan nodig. Is goede keuze gebleken.

Nog een antwoord op een paar vragen die per PB aan mij gesteld werden:

Kan die Jabsco puppy impellerpomp tegen overdruk? Op het moment dat de hoge druk pomp nog niet geactiveerd is kan de opvoerpomp tegen een 'muur' aan pompen?

Nee. Het is zo geschakeld dat hoge druk pomp en waterpuppy gelijktijdig ingeschakeld worden.
Maar dan nog loopt de druk te hoog op bij 1500 rpm. De puppy moet te hard werken, wordt warm en de amps lopen op. Remedy is om de bypass-kraan half open te laten staan, zodat een deel van het water rechtstreeks weer in zee wordt gepompt.

Wat gebeurt er als je (per ongeluk) teveel gas geeft op de motor? Overdrukklep in het systeem?

Ik gebruik een spring-loaded ventiel, de druk wordt automatisch geregeld. Een goekopere oplossing is een naald-ventiel. Die moet je zelf bijstellen. Ziet er overigens hetzelfde uit, maar is goedkoper.

Sodium metabisulphite biocide. Ik gebruik een paar eetlepels op ong 8 liter water, maar alleen als we de boot een 3-4 maanden niet gebruiken. Maar eerst zo'n 10 liter produktwater aanzuigen, dan het biocide mengsel. Bij weer in gebruiknemen, het produktwater afvoeren (test kraantje open) gedurende zo'n 10 minuten, dan TDS meten en wanneer <300 produktwater naar tank (testkraantje uit).

Bedankt voor de terugkoppeling.
Blijkbaar heb je de boel prima onder controle!
Op mijn volgende sabbatical toch eens serieus in overweging nemen

Ondertussen ben ik gestart met mijn watermaker project, ik ga maar een nieuw onderwerp starten.
Het wordt een ca 30l per uur waarbij ik een 2.5 x 21 inch membraan gebruik.
