Onderwerp: BMS (boat monitoring system)

Naar aanleiding van dit draadje
zeilersforum.nl/index.php/foru...-je-mobiele-telefoon
op het idee gekomen om m.b.v. een arduino diverse gegevens op afstand te kunnen monitoren.

De volgende gegevens wil ik graag op afstand kunnen bekijken:
- accuspanning van service en startaccu.
- temperatuur in de boot
- bilge vlotter
- positie

De gegevens moeten via sms opvraagbaar zijn, maar ook via een website.

Om dit te realiseren heb ik een arduino besteld en een gsm shield.
De arduino is zo geprogrammeerd dat zodra hij een sms ontvangt met de tekst info, er een sms wordt teruggestuurd met de actuele gegevens.

Verder is het ook mogelijk om via sms het loggen naar de website te stoppen of te starten en de log interval in te stellen.

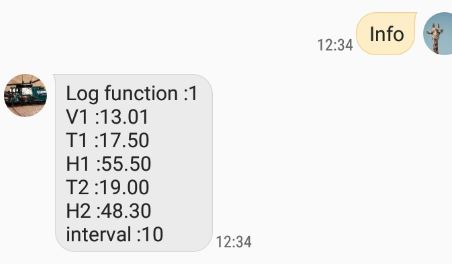

En dat ziet er dan zo uit:

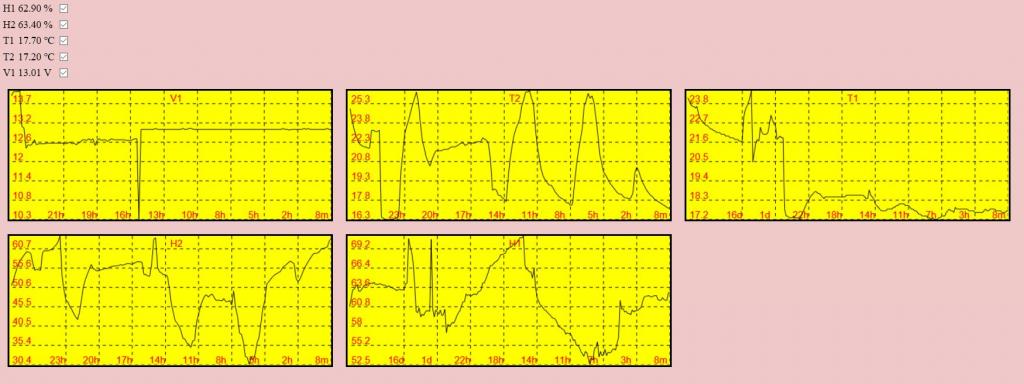

En via de website:

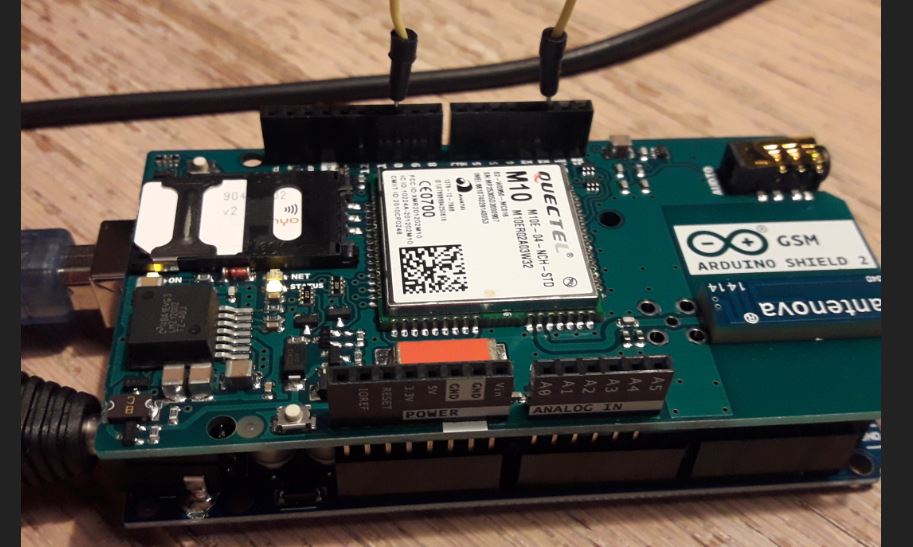

De arduino hier nog zonder sensoren:

Das handig gedaan

Ik zit in diezelfde richting te denken, maar zou het met een Raspberry pi zero willen uitvoeren.
Mogelijks dat ik behalve de temperatuur ook de luchtdruk zou willen opvolgen.
Maar mijn project staat nog in de kinderschoenen.

Mooi werk! Ook een doener dus.
Al fraai met huidige funkties, maar misschien een idee om ook wind snelheid/richting toe te voegen? Ik neem aan dat je GPS e.d. niet constant aan laat staan, dus stuur je eerst een SMS om e.e.a. aan te zetten?

Tony2920 schreef : Dat is het mooie van een aduino, en waarschijnlijk ook voor de pi, de sensoren kosten bijna niets.
Dus je kan het zo uitgebreid maken als jezelf wilt

37south schreef : De gps is een losse uitbreiding alleen bestemd voor de arduino, die dus ook altijd aan zal staan.
Misschien dat ik later nog eens mijn boordnetwerk er aan koppel.
Maar persoonlijk zie ik daar het nut niet zo van in.
Ik ben nog wel van plan om het mogelijk te maken om met een sms de kachel te kunnen inschakelen.

Leuk! Om te beginnen is de Arduino naar mijn mening makkelijker voor dit soort functies (en via Alie super goedkoop) Indien nodig kan je later alsnog upgraden naar raspberry, ze werken natuurlijk ook prima met elkaar samen.

Met de arduino heb ik al wat ervaring, met de pi niet.
Dan kies je toch makkelijk voor de bekende weg.
Ik denk, maar heb het niet nagekeken, dat de arduino ook wat minder energie gebruikt.

Heel mooi en goed plan. Wellicht mooi om er een luchtvochtigheidssensor aan vast te knopen. Dat geeft je een zinniger beeld wanneer het handig is de boot even droog te stoken met je kachel.

boarderbas schreef : Die zit er bij, de temperatuursensor is gecombineerd met een luchtvochtigheids sensor.

Leuk project! Ga ik volgen. Ben ook benieuwd hoe je voeding, behuizing en montage aan boord uiteindelijk hebt gerealiseerd zodat e.e.a. ook enigszins vocht- en stootbestendig is.

Hoe eenvoudig is zo'n projectje op basis van Arduino of Raspberry pi te realiseren voor iemand die (nog) geen enkele ervaring heeft met deze boardjes? Uitgebreide computerervaring (Windows, OS X en iOS) maar programmeer ervaring te gedateerd om nog van betekenis te zijn.

Leuk project.
Het stroomverbruik van een Raspberry PI ligt denk ik hoger dan dat van een Arduino ?
Heb geen walstroom dus een zonnepaneeltje moet het verbruik wel bij kunnen houden.

Hans V schreef : Met wat hulp en een voorbeeld programma moet dat wel te doen zijn.

Behuizing wordt een waterdichte kast.
Nu het concept werkt, ga ik beginnen met de behuizing.
De materialen daarvoor zijn al binnen.

Hans V schreef : Nou dat valt wel mee. Arduino programeren lijkt veel op C. Gedateerde programeer kennis is juist een pré dus
Ook is er heel veel vorbeeldmateriaal te vinden online waardoor je zo op de hoogte bent. Ik kon na pak hem beet 10 jaar niet meergedaan te hebben meteen aan de slag.

Programeren qua taal is dus niet moeilijk. Zoals in elke omgeving is structuur maken en houden belangrijker.

Bij mij het is winter arduino projectje voor de boot het maken van één display voor tank inhouden, temperaturen, luchtvochtigheid en voltages van diverse accu's en walstroom. Zo'n sms functie zou een leuke aanvulling er op zijn als die gegevens toch al beschikbaar zijn.

Zou het dan toch via wifi /internet/cloud proberen. (IOT)
Scheelt gsm modem.
En sim kaart is zooo 1980..

Ik was ooit aan iets soorgelijks begonnen, moet ook nog een draadje over zijn... Project beetje doodgebloed helaas. Ik was een beetje blijven hangen bij dat ik de wind en watertemp ook wilde zien en daarvoor mijn instrumenten moest aanschakelen, heb een relais gebruikt dat geschakeld door de arduino de instrumenten 1 maal per uur aan kon zetten om zo de data op te vragen, maar is nooit van mijn werkbank afgekomen wegens tijdgebrek..

Overigens kan Openplotter dit ook allemaal (en dan dus zonder programeren).

groet
Bas

roozeboos schreef : Een betrouwbare wifi verbinding in een jachthaven realiseren als je weken niet aan boord komt is een uitdaging, om van wifi onderweg nog maar niet te spreken.

Een simkaart kost niets, en de datakosten bij een log interval van 10 minuten schat ik rond de 3cent per 24 uur.
Oftewel zo'n 11 euro per jaar.

ja dat is ook zo. Maar als je vaart ben je ana boord toch?
Denk dat wifi in de haven wel meevalt tegenwordig hoor.
Voordeel van de cloud is wel dat je niet gebonden bent aan je smartphone voor de sms berichten.
nou ja, maakt ook niet uit natuurlijk. Sms werkt ook prima.

roozeboos schreef : Het is natuurlijk een kleine moeite om ipv sms bericht de server waar de data gelogt wordt een email te laten versturen.
Die ik dan wel weer om mn phone binnenkrijg.

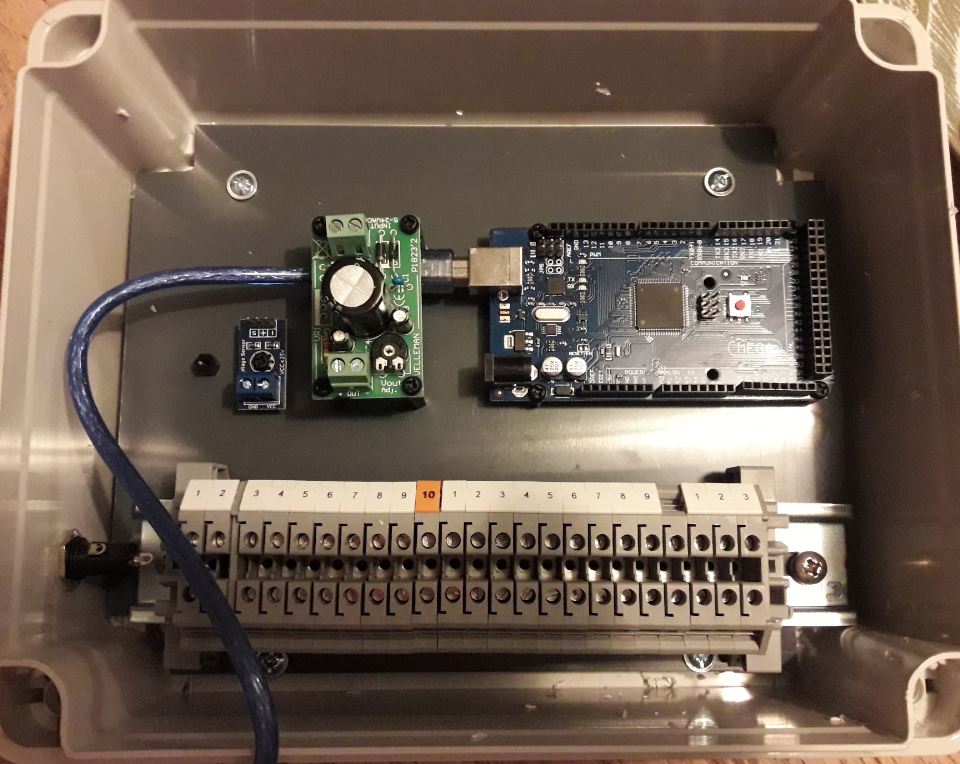

Nu in de behuizing, alleen jammer dat ik het voedingsprintje gesloopt heb.
Ik wilde een koellichaam plaatsen, hiervoor moest spanningsdeler losgesoldeerd worden.
Dat is wel gelukt, maar het printplaatje is overleden.
Meteen maar een nieuw bouwpakket van Velleman besteld.

roozeboos schreef :
Het internet in de jachthaven werkt meestal prima, maar je zal net zien als het nodig is, valt het internet net uit. Daarom lijkt me een sms backup heel belangrijk.
Niet alleen om de gegevens te kunnen uitlezen, maar juist om in geval van problemen je BMS te kunnen sturen.

Ja dat kan. Daarom gebruik ik bij mijn eigen BMS ((lithium) Battery Management System) Lora als communicatie middel. Dat is speciaal gemaakt voor IOT.
geen sim kaart, en geen wifi. Geeft momenteel 7 keer per uur een melding via Telegram.
Maar dat is niet te doen als hobby.

Leuk project. Zat net gisteren naar een GSM-shield van Arduino te kijken om precies hetzelfde te gaan maken. Hoe kom je aan 11 Euro? Ik keek naar een sim van Simpel. Kost €2,50 per maand met 250 MB aan data. Ook niet zo duur. Ik ga dit project zeker even volgen. Succes

Daan

Woody130 schreef : Ik heb een pre paid kaartje vam simyo zonder bundels.
Het staat nu zo'n 24 uur te draaien en er is 3 cent van mijn bel tegoed afgeschreven voor internet

Dan wordt het inderdaad nog goedkoper. Gelijk maar eens even zo'n gsm shield bestellen. Heb jij een gsm shield 2?

Heb je de sketch ook voor anderen beschikbaar?
