Onderwerp: Nog een Watermakerproject

Na lang nadenken en veel inlezen ben ik nu gestart met mijn Watermaker.
Doel is 25 a 30liter per uur
Ik heb inmiddels de membraan met koker met een lengte van 21 inch
deze gescoord via marktplaats waarbij ik een restant van een Sea Recovery watermaker van iemand heb overgenomen, daar zaten drie membranen bij maar ik wil er maar een gebruiken, de rest hou ik in reserve.
er zitten verder nog een 1.5KW motor bij en een opvoerpomp op 230V, geen hogedrukpomp helaas maar daar was de prijs ook naar.
Ik denk dat beide motoren weer in de verkoop gaan want ik wil de zaak op 24V laten draaien, daarom ook down sizen naar 30l/h.
In eerste instantie denk ik aan een Karcher pomp om de zaak werkend te krijgen maar in een later stadium wil ik wel een betere pomp welke beter tegen zeewater kan toepassen. Of misschien een drukversterker zoals in de Schenker Smart 30 is toegepast.
Voor de opvoerpomp heb ik al een water puppy liggen.

De volgende stap is het zoeken naar wat koppelingen, manometer en naaldventiel zodat ik de eerste proeven kan nemen.

Ook de nabehandeling van RO water vind ik belangrijk, daarvoor verwijs ik naar de volgende site
uwwaterman.be/index.php/over-u...n-mineralen-in-water

Nog eens flink in de documentatie gedoken en tot de conclusie gekomen om toch de drie membranen in serie te gebruiken. In beide gevallen heb ik toch een flinke HP pomp nodig en dan kan ik net zo goed 100 liter per uur produceren, het lijkit erop dat het systeemrendement met drie membranen een stuk beter wordt.

meer info over de membranen
msdssearch.dow.com/PublishedLi....pdf&fromPage=GetDoc

De toegepaste membranen SW30 2521 hebben een recovery van ca 8%
bij serieschakeling kunnen we deze waarde theoretisch verhogen naar ca 20%, voor de berekening van de gewenste pomp kom ik dan ook op een 500 liter per uur en een vermogen van 1500W.
Bij een enkele membraan is bijna dezelfde druk en doorstroming nodig dus een lichtere pomp gaat niet werken.

Ik volg met belangstelling

Ik doe de HP pomp aandrijfmotor nog niet weg, via de omvormer trekt ie ca 80 A uit de accus, dat kan de elektrische installatie wel hebben. als hij een 50l tank moet vullen is het slechts 50Ah inclusief spoelen, ik kook ook elektrisch dus ben berekend op een flink stroomverbruik. Omvormer is 5KW met 10KW piek. Accus 24V 440Ah.
Wellicht op zoek naar een originele HP pomp van Sea Recovery die zou dan zo op de motor passen. Het valt ok niet mee om een DC motor van dat vermogen te vinden, is even voor later misschien.

Mooi project, ik ben benieuwd waar je op uitkomt
Zijn de membramen geconserveerd ? Of is dat nog een gok

Gisteren een bezoek gebracht aan uw waterman in belgie en dat was zeer leerzaam.
Meteen de spullen meegenomen voor de nabehandeling, hiermee wordt het water gemineraliseerd en nog eens extra gefilterd voor de veiligheid. Dit ga ik alleen gebruiken voor drinkwater, voor alle andere doeleinden wordt het osmose water rechtstreeks gebruikt.
Ik ken genoeg mensen die osmose water zo drinken en dat is ook OK maar ik wil graag een wat gezondere vorm hebben ook omdat ik dat het hele jaar door drink, het wordt ook beter water dan wat er uit de kraan komt en daar zie ik ook wel de medische voordelen van.

De membranen heb ik nog niet bekeken maar ik ga er vanuit dat ze uiteindelijk vervangen moeten worden, heb 100 euro voor het spul betaald dus dat is niet teveel en een leuke startup voor het hele project.

De membranen lijken nog in een redelijke staat, ruiken fris en zien er nog proper uit.
volgens de vorige eigenaar had de hele set maar 46 uur gerdaaid dus ik ga het maar met deze set proberen.
Voorlopig een Karcher K2 als hoge druk pomp en daar valt nog iets over te zeggen.
De HP pomp is van kunststof en daarmee redelijk zeewater bestendig, een zwak punt kan zijn de klepjes en daar bestaat een revisiesetje voor. De aandrijving lijkt vrij robuust en draait in een oliebad. Het is een soort CAT pomp zoals vaak gebruikt wordt bij watermakers.
Ik ga nu op jacht naar allerlei koppelstukken en dergelijke om de diverse componenten aan elkaar te knopen. Aan de hogedruk kant wordt het RVS en aan de drinkwaterkant denk ik aan kunststof.
Er is een hydrauliek winkel hier op loopafstand dus ik denk dat dat wel gaat lukken...

Hallo Ratman,
Ik start ook een zelfbouw projectje watermaker op basis van een karcher. Ik zoek me echter te pletter om de membraan behuizingen te vinden (ik zou er 1 bouwen met 2 2540 membranen) heb jij toevallig een adres waar ik deze kan kopen ?

FrancisV schreef :
kijk eens bij Lenntech, die kan naast alle soorten membranen ook de druk vaten leveren.
www.lenntech.com/Data-sheets/P...2-5E1000N-1503-L.pdf
heeft een nederlandse vestiging

Ik ben zelf op zoek naar een RVS T stuk met drie G-1/4 aansluitingen.

Inmiddels gaat de Karcher eruit omdat ik nu een mooie catpomp heb kunnen scoren, het werkt trouwens best wel met die Karcher maar het is heel lastig om goede koppelingen te maken die betrouwbaar zijn.
Nu een vraag aan de specialisten:
Wat is een goede opbrengst van de pomp voor een watermaker van zo'n 30l/ uur.
Dit om te bepalen wel toerental mooi is voor de pomp. Dus het aantal liter per minuut.
zelf lijkt me zo'n 2 a 3 liter per minuut een mooie waarde, hoe minder hoe lager het energie verbruik.
Voor de aandrijving heb ik een dikke 24V DC motor welke ook met een PWM regelaar van 0 - 4000 rpm regelbaar is.

Ratman schreef :
Hoeveel liter drinkwater levert de watermaker ? Welke membramen gebruik je en hoeveel stuks ?

Ongeveer 10% (misschien iets meer) van het zoute water wordt drink water , als je 60 liter drinkwater per uur maakt heb je dus een opvoer pomp nodig die 600 liter per uur kan aanvoeren (10 lpm)

Verder zou ik niet te krap gaan zitten omdat een hogere waterstroom ook het pekelwater beter afvoert en de membramen beter schoon spoelt

10% dus
Dan kom ik op ca 300l/ uur of 5l/ min uit.
De pomp zou dan ca 500rpm moeten draaien om de benodigde flow te genereren, dan kan ik de reductie factor van de aandrijving zo berekenen.
Ook is nu het benodigde vermogen te berekenen
daarbij kom ik op ca 0,7PK uit, de motor is 1 KW dus die moet dat makkelijk redden.
Er is een mogelijkheid om het toerental tijdens het watermaken nog iets terug te regelen om energie te besparen, bij het spoelen kan hij even weer wat sneller.
Wat slimme elektronica kan dat prima regelen.

Als bij het terugregelen vd rpm’s de druk goed blijft (55bar) lijkt het me niet zon groot probleem
Stap je nu ook af van 3 membramen en ga je verder met 1 ?

Ik blijf bij een membraan maar houd de optie open voor twee.
Elk membraan (21Inch) is goed voor ca 30liter per uur.
De pomp wil ik op ca 500rpm laten draaien, dit heb ik bepaald aan de hand van de formules in de service manual van de pomp. Daar kun je ook mee berekenen hoeveel Pk je nodig hebt.
De Pomp is geschikt voor drie membranen maar ik wil de installatie een beetje compact houden.

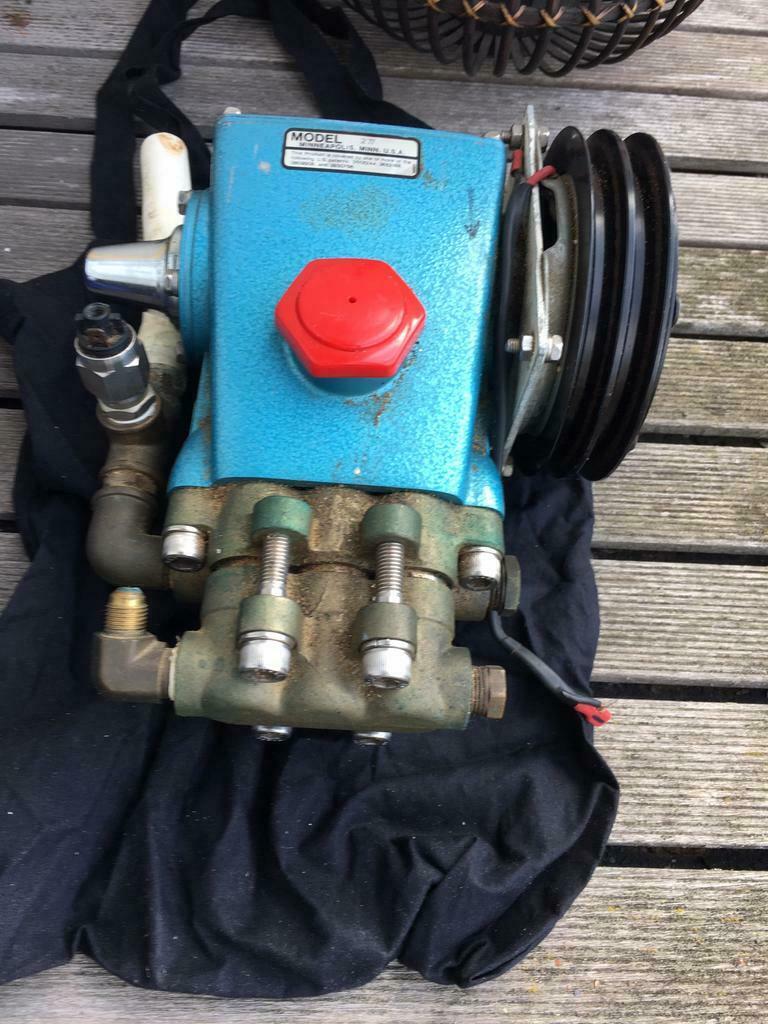

Een plaatje van de pomp die ik heb gescoord via Marktplaats



Jammer genoeg gaat het met de DC motor niet lukken, de assen zijn te kort om er een fatsoenlijke poelie op te zetten. Heb nu een AC motor gescoord met poelie Dan maar via de omvormer of generator draaien, vind ik ook wel OK
Nu eerst maar eens een frame maken waar het geheel op komt, wordt iets van 50x35 x30 cm en dan zit alles erin dus ook de prefilters en opvoerpomp.

Nog een beter

plaatje

Nog een link naar een leverancier voor onderdelen voor een watermaker.
bluegold-watermakers.com/
was nog op zoek naar o.a. hogedrukleidingen voor tussen de membraan en de regelunit.
Ik heb wel slangen met passende aansluitingen op de membranen en de pomp maar de regelunit gaat naar een andere maat draadfitting (G1/4)
Op de membraan buis zit NPT, met een paar koppelstukken gaat het naar NPS en de slang is ook NPS. Een verloop naar NPS is niet te vinden maar NPT wel.
Er zit weinig anders op dan op het membraan meteen een verloop naar G1/4 te maken en daarop verder te bouwen. G1/4 is hier redelijk standaard en NPT is ook wel te vinden.

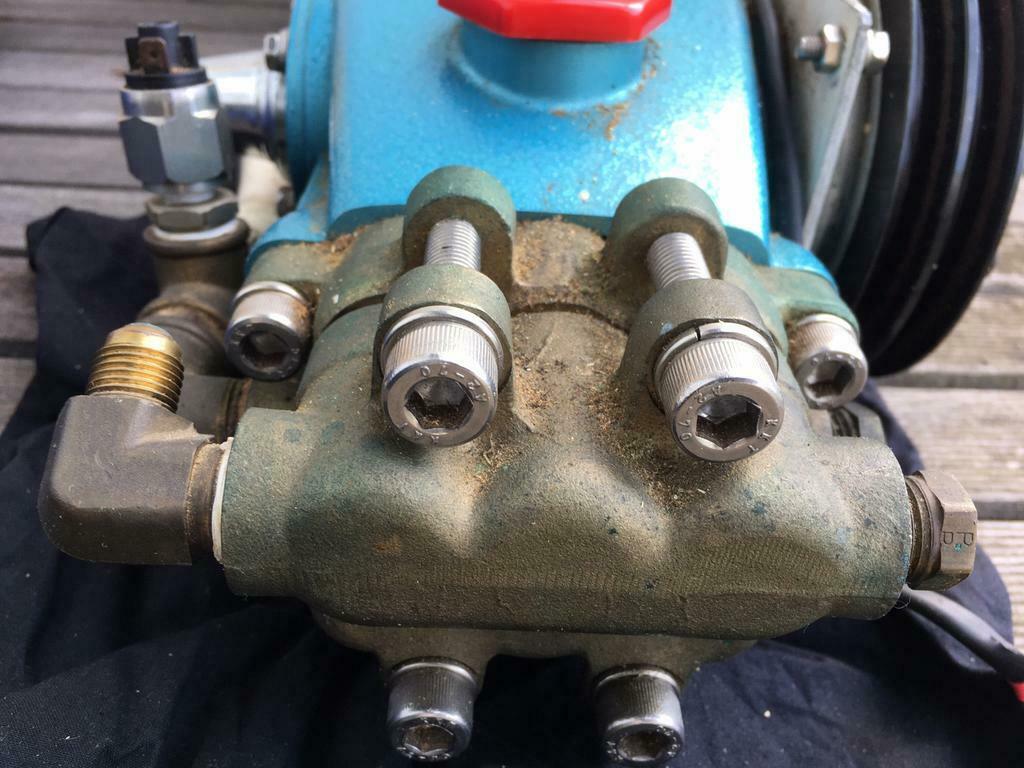

Op de foto in de vorige post zie je een verloop knie van NPT (inde pomp) naar NPS welke niet taps loopt maar recht. Deze is ongeveer een kleine mm dikker dan de G1/4 aansluiting die je hier in de meeste shops vindt.

Met deze nippel kan ik direct een slang met een G1/4 aansluiting aan het membraan koppelen.
www.techniekwebshop.nl/dicsa-n...l5M5uPBoCShYQAvD_BwE

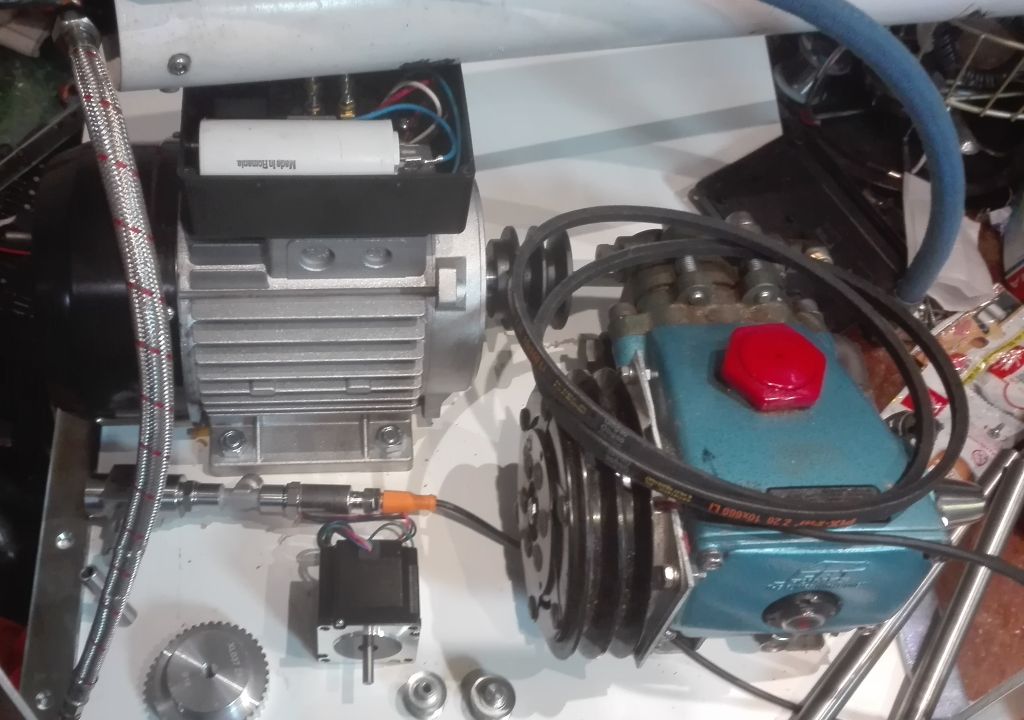

Langzaamaan komeen er steeds meer onderdelen binnen, naaldventiel, t stuk, vriemen.
maar ook een stappenmotor en een druksensor.
De watermaker komt niet op een handige plek te staan dus bediening via een remotepanel is wenselijk. De druk kan ik dan digitaal aflezen via een 4-20mA interface, met de stappenmotor wordt het naaldventiel geregeld.




Ik overweeg nu ook een volledig automatische besturing met tijdinstelling. Verder is de magneetkoppeling volgens mij overbodig dus ik overweeg om deze te vervangen door een gewone poelie.
wacht nu nog op de hogedrukslang en wat nippels.

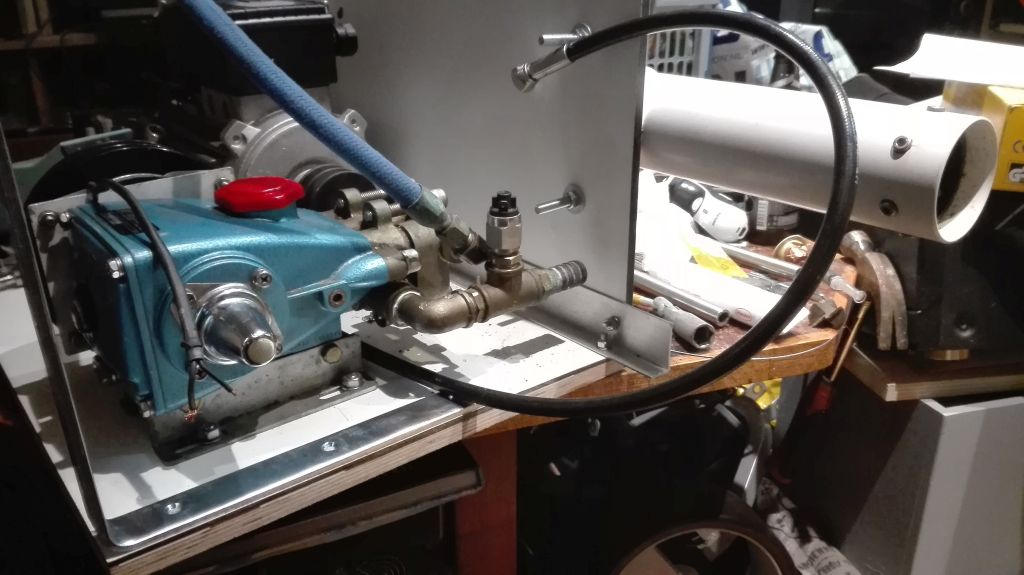

weer wat vorderingen gemaakt, de inlet van de hogedrukpomp opgebouwd. dit zat bij de pomp maar is helemaal opnieuw opgebouwd. Een druksensor zorgt ervoor dat de pomp niet gaat draaien als er geen druk is. De Outlet is verbonden met de RO buis die achterop gemonteerd zit, dit is de originele slang die bij de membranen hoort en die past gelukkig (NPT/NPS draad.
De regeling is geheel met nieuwe componenten opgebouwd in de maat G1/4, de slang is ook binnen.
Ik wacht nog op een paar nippels om dat verder aan te sluiten.
