Onderwerp: Sailing Performance Dashboard

In het SPDlog zie je dat de SOGp-inc wel goed gaat volgens mij.
Dat wil zeggen: het log. Performance zelf blijft achter

koko schreef :
Daar kun je SPD niet de schuld van geven

Baasklusje schreef :
Gemiddelde performance over de wedstrijd 91%. Maar ook een rak 85.

Afgelopen woensdag slechts enkele minuten >6kts wind, de rest er onder en dus te weinig om iets te hebben aan de performancemeter. Maar het log is natuurlijk ook leuk

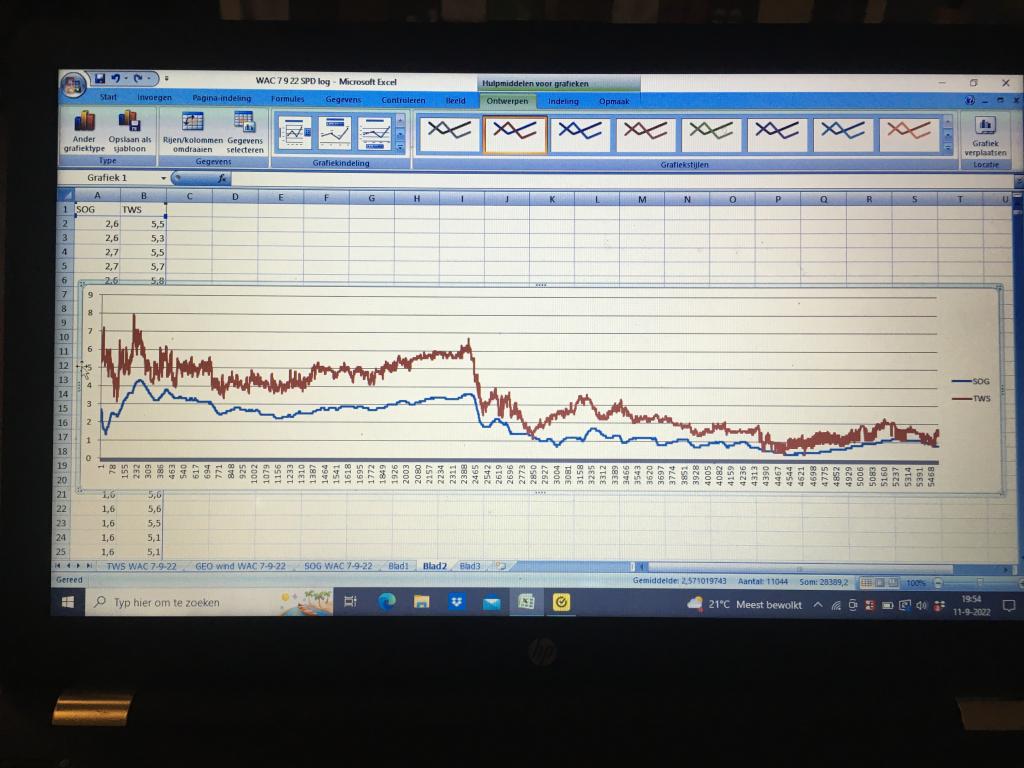

Hier een grafiekje van sog en tws op 10mtr. Mooi om te zien dat boven de 4 kts wind de sog min of meer meebeweegt met tws. Daaronder zie je dat de massa nog even doordrukt als de wind wegvalt en het even duurt voor we weer op “snelheid” zijn. Het was een prachtige wedstrijd met de eerste keer de eerste plek in de uitslag met de Scarabee




De dipjes in sog vanaf halverwege tot ongeveer 3/4 zijn de overstagjes in het kruisrak.

koko schreef :
Gefeliciteerd!

www.capolavoro.nl/latest-changes

Vandaag geprobeerd om de Accelerate de 21ste eeuw in te helpen, en SPD aan boord te installeren.

Met gedeeltelijk succes.

Ik heb t volgende gebakken:
rpi 4, 2GB
RS232 USB kabel, met pin 2 voor inbound, 3 voor outbound en 5 voor GND.
SPD autostart gemaakt
In openplotter de serial com port aangemaakt.
In de ini de input op serial.
En ook serial output hetzelfde ingesteld.

Krijgen prima de gegevens binnen en SPD snort lekker.
In de NMEA out log zie ik de RPM messages gegenereerd worden.

Maar we krijgen de performance, middels RPM niet op t scherm.

Ik ben vast ergens iets vergeten, maar kon t zo 123 niet vinden.
Suggesties?

Jumpinjack schreef :
Wat voor scherm gaat het over, en via welke route ernaartoe, en krijgt dat scherm misschien ook echte RPM binnen?

En serial output ingesteld, zeg je?
Dan maak je een 2e COM aan in SPD voor de output. Wil je dat echt? Normaal komt de output via de ene COM die ook de input voor SPD doet.

Een recente raymarine plotter.
Via nmea0183 in op die plotter direct.
Er is geen echte rpm op t netwerk.

In eerste in stantie had ik alleen de standaard serial, maar daarna nog een keer, omdat t niet werkte met serialout, maar wel met dezelfde poort.
Geen enkele behoefte aan een tweede poort, was meer ‘misschien zo dan wel’.

T komt dus wel prima binnen.

Ok, even naar lighthouse 3 voor eS plotters gekeken… RPM staat niet in de supported 0183 messages.
Wel de n2k engine parameters, maar niet 0183.
Dat zal niet meehelpen.

ja, dat hele verhaal van Bas dus
fijn dat hij helpt, ik ben handig met andere dingen zeg maar

ik kan het volgende toevoegen:
plotter Raymarine ES75 met lighthouse 3 (seatalk ng en een apparte kabel met NMEA 0183 in en output voor (o.a.) marifoon en ais.
hierop zit de PI nu aangesloten en krijgt dus wel data binnen, alleen data in de plotter wil nog niet.

verder ST60 instrumenten met o.a. een Graphic meter.

ik hoef niet perse de data op de plotter te zien, op de Graphic is ook prima (die zit 10 cm onder de plotter)
in Graphic klokje ook nmea input mogelijk, werkt dat e.v.t. wel, nu blijkt dat lighthouse 3 geen RPM input slikt...?
en op de Graphic kon ik geen ''rpm'' vinden om te tonen, dus hoe krijg je dan je perf. op je Graphic te zien?


in de boot heb ik dus:
- NMEA
- Seatalk
- Seatalk ng

Accelerate schreef :
Een Graphic heeft een NMEA in mogelijkheid.
In SPD kun je kiezen welke data (performance, bijvoorbeeld) je in een NMEAbericht zet, en ook in welk type NMEA-bericht.

De Graphic werkt goed voor performance als je die Performance in een VTG-bericht zet (in SPD).
Dat kun je vast wel zelf aanpassen . Of Bas helpt weer even.

Dan stop je performance in het COG-veld van de VTG.
De Graphic op Navigate-COG zetten en dan zie je performance.
MAAR! Als er ook een echte COG op Seatalk aanwezig is (bijvoorbeeld uit een Rmc bericht uit de GPS) dan krijgt de Graphic 2 verschillende COGgen binnen.
Soms gaat dat goed en zie je om en om echte COG en performance.
Maar beter is om de Seatalk-data naar die ene Graphic te kunnen onderbreken: schakelaar in de gele draad maken. Dan heb je een dedicated Performance-meter die je weer kan omschakelen tot gewone ST-Graphic.

www.capolavoro.nl/latest-changes

T wordt steeds mooier. Nog effe en t zit aan t roer.

Kijkend naar de Accelerate, als ik functioneel kijk naar de Raymarine setup, dan begrijp ik dat er twee mogelijkheden zijn:
- display op de ST-Graphic - COG vullen met performance in de VTG message
Aangezien er COG op t netwerk staat, is het gebruik van de STxGraphic dus niet mogelijk via n2k/seatalk NG)
Enige maar voor t klokje is dus dedicated voor performance met 0183, of met aan/uit op de seatalk NG zodat t niet mixed.

- op de eS plotter - die hapt geen rpm via 0183, dus vullen via seatalk NG
Dan kan performance in een hoekje op t kaartscherm

Mis ik iets voor Raymarine? Is er nog een ander veld mogelijk op t schermpje wat wel via seatalk zou kunnen?

Jumpinjack schreef :
De plotter weet ik niet.
De Graphic gele draad onderbreken is een optie (ik gebruik een Multi daarvoor die een eigen ST-snoertje heeft, dus niet doorgelust).

Webserver in een browser (telefoon) is geen optie??

Op de roosmux gebruikten we de target waypoint naam in het RMB bericht.
ervanuitgaande dat je toch wel weet waar je naar toe vaart, is dat overbodig en dus handig te gebruiken. En kan cijfers en letters aan.

Maar op sommige displays is de waypointnaam niet zo groot.

Voor de webpagina is t jammer dat er een internet verbinding nodig is voor de dials.
Ik vroeg me af of D3 js niet wat is, die library kan wel lokaal.
bl.ocks.org/msqr/3202712 bijvoorbeeld.

Roozeblij schreef :
Je kan in SPD het RMB bericht aanpassen en er het performancebericht in plaatsen. Dat werkt, vorig jaar zo gevaren met perfomance op de Multiview van Chris. Als het via Seatalk moet kan er geen ander RMB bericht op het Seatalk netwerk zijn. Dus als je het RMB bericht uit de gps kan filteren alleen naar SPD en het bericht uit SPD alleen naar de plotter kan sturen verwacht ik dat dat gewoon werkt.

Jumpinjack schreef :
Ja die Google dials kunnen alleen met live internet.

Ik hoop dat iemand een stukje html maakt met dials dat dan met SPD in de distributie (web_root map) mee kan.

Maar je kunt ook html gebruiken/maken met alleen tekst, hele grote cijfers op een tablet of telefoon.

Thomas: op dit moment stuurt SPD geen nmea uit als je een replay doet.

Ik denk dat het toch handig kan zijn als dat wel kan. Dan kan je stilliggend ( of thuis) testen wat er op je displays buiten komt te staan. Met 0,0 kts bootsnelheid is performance wat lastig zeg maar

koko schreef :
Als je een replay doet is er geen COM poort waarop iets binnenkomt.
En dus ook geen COM poort waarop er nmea uit SPD kan......
Dat maakt het complex.
Je moet dan in Replay toch een actieve COM maken, is complex voor de gebruikers.

Testen doe ik door de GPS aan boord in Simulation Mode te zetten, met een snelheid en een koers. Dan krijg je wel output (want live SPD)

Oke, dat kan ik ook doen natuurlijk. Bij mij kan de wind nog spelbreker zijn dan omdat die vaak alle kanten op geslingerd word tussen de gebouwen. Maar goed, dat is dan een goeie dag uitzoeken.

In signalk haak ik gewoon een file aan als source.
Voor de rest blijft alles hetzelfde.
Maakt voir eenvoudig testen.

Baasklusje schreef :
Mmm, als t een keer heel lang regent zal ik eens kijken. Zou met wat knip en plak werk moeten kunnen met D3.

Jumpinjack schreef :
Dat doe ik met NavMonPC. Daar een file replayen en verzenden via Serial of TCP.
Net live maar dan niet helemaal echt

Je kunt dat meteen ook de nmea naar je navigatieprogramma versturen, zie je ook nog waar je vaart (thuis op de pc).
