Onderwerp: SailingPD performance weergeven op je boot

SailingPD performance weergeven op je boot 01 mrt 2021 09:03 #1257819

SailingPD
Offline
Gebruiker
Berichten: 244

ZeilBroer schreef :

De verschillende performance opties worden echter wel interessant.

De NKE records:

Speed and performance target
$PNKEP,01,x.x,N,x.x,K*hh<CR><LF>
          |      \ target speed in km/h
           \ target speed in knots
Course on next tack
$PNKEP,02,x.x*hh<CR><LF>
           \ Course (COG) on other tack from 0 to 359°
Opt. VMG angle and performance up and downwind
$PNKEP,03,x.x,x.x,x.x*hh<CR><LF>
          |   |    \ performance downwind from 0 to 99%
           \   \ performance upwind from 0 to 99%
            \ opt. VMG angle 0 à 359°
Angles to optimise CMG and VMG and corresponding gain (available but to be verified)
$PNKEP,04,x.x,x.x,x.x,x.x*hh<CR><LF>
          |   |   |    \ Gain VMG from 0 to 999%
           \   \   \ Angle to optimise VMG from 0 to 359°
            \   \ Gain CMG from 0 to 999%
             \ Angle to optimise CMG from 0 to 359°
Direction and speed of sea current
$PNKEP,05,x.x,x.x,N,x.x,K*hh<CR><LF>
          |    \     \current speed in km/h
           \    \ current speed in knots
            \ current direction from 0 à 359°

Type 02 zit niet in SailingPD, course on other tack. Onduidelijk of dat koers naar WP is of de andere (op/af)kruiskoers. Vermoedelijk het laatste. Niet zo interessant. Erg stroom-afhankelijk, en of stroom erin zit is onduidelijk. Dat stroom verandert (plaats en tijd) zit er zeker niet in, dat kan niet.

In Type 01 zit Target speed, maar geen percentage performance. Niet interessant.

Type 03 zit performance in, maar vermoedelijk alleen STW tegen Target en dan de VMG-performance, niet de 'recht vooruit' performance.

Type 04 geeft de optimale UA en DA. Die laat SPD ook niet, en aan de VMGperformance kun je simpel zien wat de beste hoek is. Ook erg interessant bij opkruisen op stroom: kies de hoek en de plek in het vaarwater met de hoogste VMG %%.

Zeg het maar, welk PNKE type doen we eerst

En dan kan je met de Templates zelf kiezen wat je erin wil zetten.

nobody believes in coriolis (any more)

Laatst bewerkt: 01 mrt 2021 09:11 door SailingPD.

Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 09:04 #1257822

koko Offline Gebruiker Berichten: 15519	ZeilBroer schreef : Uiteraard kan een NKE mastdisplay NKE performance zinnen weergeven. Gepost met de officiële Zeilersforum-app Haha, ja, Sorrie. Domme vraag natuurlijk Voor de rest helder. Thanx.
	Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 09:29 #1257827

nobody
Offline
Gebruiker
Berichten: 127

SailingPD schreef :

Vermoedelijk het laatste. Niet zo interessant. Erg stroom-afhankelijk, en of stroom erin zit is onduidelijk. Dat stroom verandert (plaats en tijd) zit er zeker niet in, dat kan niet.

Mijn moeder had altijd een stichtelijke opmerking klaar als ik zij dat iets niet kon (of als ik iets niet luste).

Routing software als Weather4D,Expedition,Adrena enz. Kunnen prima omgaan met stroom en wind die nog komen gaat. Daar zit juist de kracht van dit soort software.

Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 09:48 #1257834

SailingPD Offline Gebruiker Berichten: 244	Ik maak geen routing-software. Bovendien wil ik die paketten dat nog wel eens zien doen, omgaan met de subtiele details van de stroming op het Wad. De binnenbocht of de buitenbocht nemen, als je uit de Texelstroom het Schulpengat in gaat?
	nobody believes in coriolis (any more) Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 10:07 #1257838

Shutter Speed Offline Gebruiker Berichten: 1181	koko schreef : Als je SPD rechtstreeks aan de compoort van de NGT-1 hangt, wat gebeurt er dan? Niks.... de NGT-1 geeft n2k berichten door.
	aka jumpinjack Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 12:45 #1257909

koko Offline Gebruiker Berichten: 15519	Jumpinjack schreef : koko schreef : Als je SPD rechtstreeks aan de compoort van de NGT-1 hangt, wat gebeurt er dan? Niks.... de NGT-1 geeft n2k berichten door. Maar SPD leest wel de compoort en krijgt die data binnen? Ik meen dat de NGK-1 bidirectioneel is, klopt dat?
	Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 12:48 #1257912

koko Offline Gebruiker Berichten: 15519	nobody schreef : Routing software als Weather4D,Expedition,Adrena enz. Kunnen prima omgaan met stroom en wind die nog komen gaat. Daar zit juist de kracht van dit soort software. Maar die routing software kan dat toch niet op de seconde en exacte positie? (De rekenfactor van SPD )
	Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 13:00 #1257916

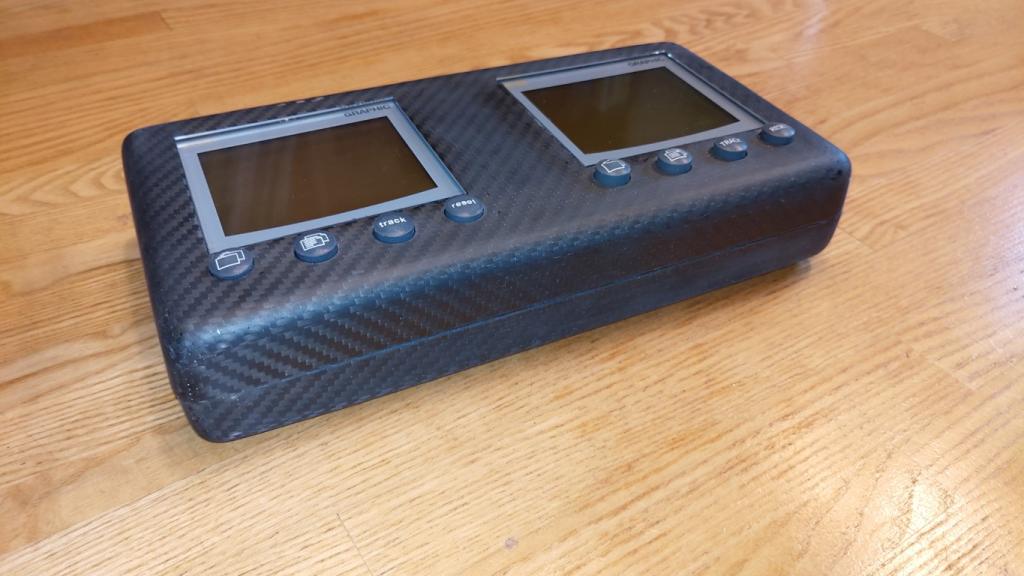

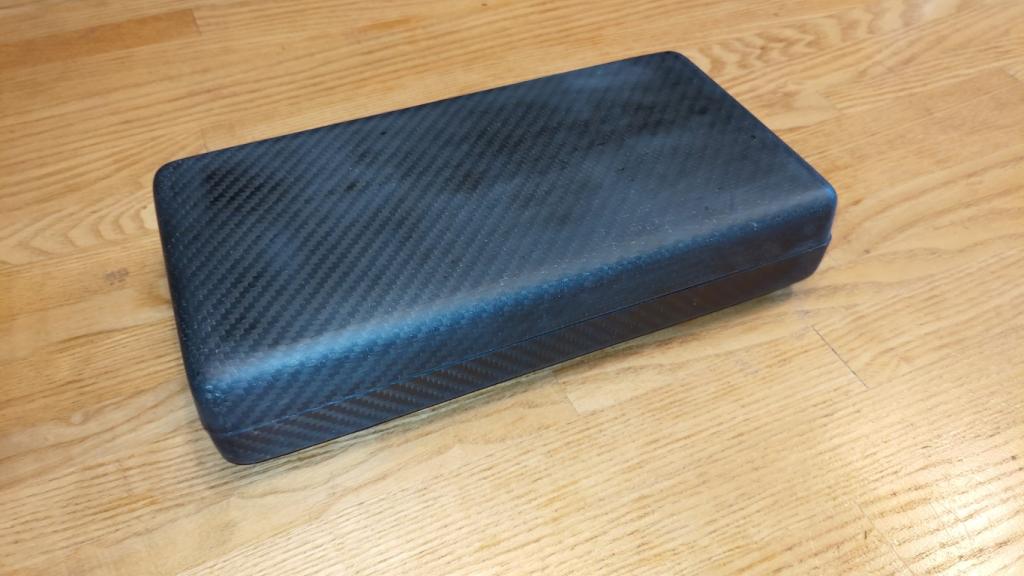

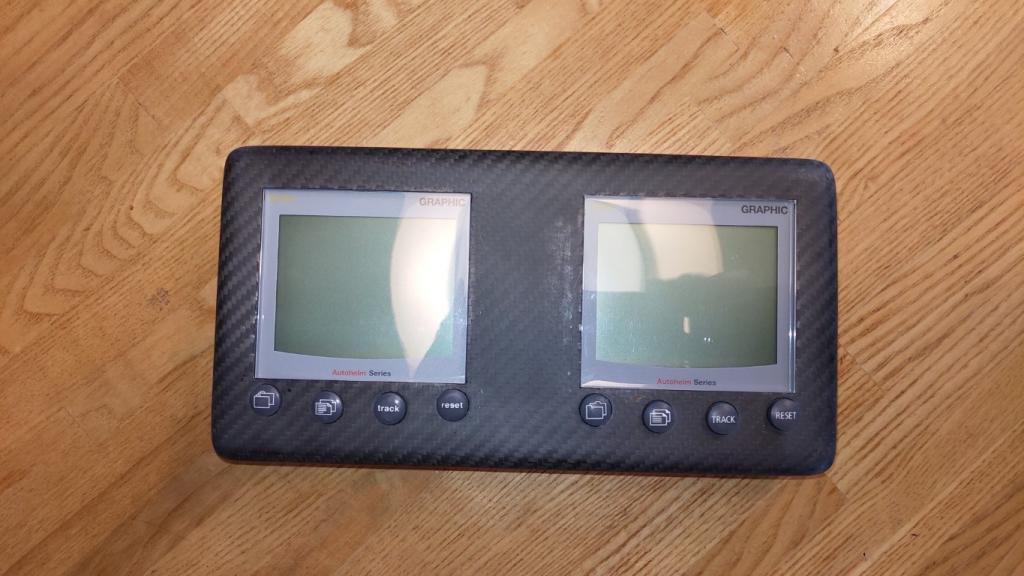

holtere Offline Gebruiker Berichten: 16266	Ik sneak even tussendoor. De pod voor de twee graphic schermpjes is klaar op het spuiten na. Er komen nog twee schakelaartjes op dan kunnen de schermpjes naar keuze draaien met info van de mux of rechtstreeks van de usb naar 232 converter uitgang van SailingPD.
	Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 13:05 #1257918

koko Offline Gebruiker Berichten: 15519	Niiiiiice Heb je de displays nu uit hun behuizing gehaald?
	Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 13:16 #1257927

holtere Offline Gebruiker Berichten: 16266	Inderdaad. Die klik je er zo af!
	Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 13:38 #1257935

Account op verzoek verwijderd 13 Offline Gebruiker Berichten: 21110	Je weet dat water erg dun is?
	Ontwerper van de RoosMux, en andere apparaatjes. www.viax.nl It's been said that a boat is a vessel continually looking for ways to sink itself.. Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 14:12 #1257951

agvisser
Offline
Gebruiker
Berichten: 264

SailingPD schreef :

De NKE records:

Speed and performance target
$PNKEP,01,x.x,N,x.x,K*hh<CR><LF>
          |      \ target speed in km/h
           \ target speed in knots
Course on next tack
$PNKEP,02,x.x*hh<CR><LF>
           \ Course (COG) on other tack from 0 to 359°
Opt. VMG angle and performance up and downwind
$PNKEP,03,x.x,x.x,x.x*hh<CR><LF>
          |   |    \ performance downwind from 0 to 99%
           \   \ performance upwind from 0 to 99%
            \ opt. VMG angle 0 à 359°
Angles to optimise CMG and VMG and corresponding gain (available but to be verified)
$PNKEP,04,x.x,x.x,x.x,x.x*hh<CR><LF>
          |   |   |    \ Gain VMG from 0 to 999%
           \   \   \ Angle to optimise VMG from 0 to 359°
            \   \ Gain CMG from 0 to 999%
             \ Angle to optimise CMG from 0 to 359°
Direction and speed of sea current
$PNKEP,05,x.x,x.x,N,x.x,K*hh<CR><LF>
          |    \     \current speed in km/h
           \    \ current speed in knots
            \ current direction from 0 à 359°

Zeg het maar, welk PNKE type doen we eerst

En dan kan je met de Templates zelf kiezen wat je erin wil zetten.

Kennelijk zijn er nu twee applicaties die de $PNKEP performance records leveren of dat gaan doen: SailingPD en OpenCPN/Tactics. Ik heb geen duur NKE schermpje maar wel een Multiview van Roozeboos. Chris, zou het haalbaar zijn de Multiview firmware aan te passen om die $PNKEP records zichtbaar te krijgen?

www.agvisser.nl (maritiem antiquariaat)
www.pintails-curlews.nl (over Rossiter schepen)

Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 14:35 #1257958

Account op verzoek verwijderd 13 Offline Gebruiker Berichten: 21110	ja hoor
	Ontwerper van de RoosMux, en andere apparaatjes. www.viax.nl It's been said that a boat is a vessel continually looking for ways to sink itself.. Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 15:11 #1257965

koko Offline Gebruiker Berichten: 15519	Is denk ik niet eens nodig. In SPD kan je ook het RMB bericht aanpassen. Dat is wat er ook gebeurt in de Roosmux. Chris: is het niet een kwestie van de Roosmux geen performance laten uitsturen en het RMB bericht doorzetten naar de Multiview?
	Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 15:33 #1257973

agvisser
Offline
Gebruiker
Berichten: 264

koko schreef :

Is denk ik niet eens nodig. In SPD kan je ook het RMB bericht aanpassen. Dat is wat er ook gebeurt in de Roosmux. Chris: is het niet een kwestie van de Roosmux geen performance laten uitsturen en het RMB bericht doorzetten naar de Multiview?

Zolang SPD nog alleen Windows is, gebruik ik OpenCPN/Tactics (op m'n Linux navigatiePC) voor performance en ben dus gebaat bij die $PNKEP records zichtbaar op de Multiview

www.agvisser.nl (maritiem antiquariaat)
www.pintails-curlews.nl (over Rossiter schepen)

Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 15:40 #1257974

Account op verzoek verwijderd 13 Offline Gebruiker Berichten: 21110	In welk bericht de data staat maakt mij niet zoveel uit Wat ik al eerder meldde, het gaat er om dat je het duidelijk kan zien. Dus met grote cijfers. En eventueel een andere status erbij, zoals bijvoorbeeld buiten de polar zeilen. Eigen ontwerp software in een eigen ontwerp display maakt dat mogelijk.
	Ontwerper van de RoosMux, en andere apparaatjes. www.viax.nl It's been said that a boat is a vessel continually looking for ways to sink itself.. Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 15:42 #1257976

koko
Offline
Gebruiker
Berichten: 15519

agvisser schreef :

koko schreef :

Zolang SPD nog alleen Windows is, gebruik ik OpenCPN/Tactics (op m'n Linux navigatiePC) voor performance en ben dus gebaat bij die $PNKEP records zichtbaar op de Multiview

Ja, kijk. Dat had je er niet bij gezegd

Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 16:53 #1257996

Shutter Speed
Offline
Gebruiker
Berichten: 1181

koko schreef :

Maar SPD leest wel de compoort en krijgt die data binnen? Ik meen dat de NGK-1 bidirectioneel is, klopt dat?

Connectie met de com poort is prima, maar dan: geen data.
Niet raar want hele andere berichten op die poort.

De ngt-1 is bi-directioneel, maar alleen n2k naar usb.

Heb ook een ngw-1, die doet n2k naar 0183 draadjes. Dus als t via de signal k niet werkt, dan trek ik wel weer wat draden en zoek ik mn serial naar usb kabeltje op. Dan moet t zeker wel werken.

aka jumpinjack

Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 17:16 #1258000

SailingPD
Offline
Gebruiker
Berichten: 244

agvisser schreef :

Ik maak nu alleen PNKEP,03

$PNKEP,03,39.0,95,93*51

Boven is te zien wat erin staat; een exemplaar uit de PD NMEA OUT LOG:

de 39,0 is een ingevulde Upwind ANgle, de 95 en 93 2 soorten performance.

Je kan er natuurlijk in zetten (met de NMEATemplates file) wat je wil, maar deze 3 komen het meest in de buurt bij wat NKE er zelf in zet:

$PNKEP,03,x.x,x.x,x.x*hh<CR><LF>
          |   |    \ performance downwind from 0 to 99%
           \   \ performance upwind from 0 to 99%
            \ opt. VMG angle 0 à 359°

Daar weet een Multiview vast raad mee.

De andere typen NKE leken me niet zo interessant. Misschien later.
Zeilbroer test deze 03 nu met een NKE-display.

nobody believes in coriolis (any more)

Laatst bewerkt: 01 mrt 2021 17:31 door SailingPD.

Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 17:32 #1258008

Account op verzoek verwijderd 13 Offline Gebruiker Berichten: 21110	hoezo tot 99%?
	Ontwerper van de RoosMux, en andere apparaatjes. www.viax.nl It's been said that a boat is a vessel continually looking for ways to sink itself.. Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 17:51 #1258014

koko Offline Gebruiker Berichten: 15519	Chris, zou het kunnen werken zoals ik voorstelde: het rmb bericht uit PDS doorzetten met het performance bericht op de juiste plek geplakt? Dus zonder verdere aanpassingen aan de SW van de Multiview?
	Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 19:13 #1258055

Account op verzoek verwijderd 13 Offline Gebruiker Berichten: 21110	Ja
	Ontwerper van de RoosMux, en andere apparaatjes. www.viax.nl It's been said that a boat is a vessel continually looking for ways to sink itself.. Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 19:31 #1258070

koko Offline Gebruiker Berichten: 15519	roozeboos schreef : Ja Das kort maar krachtig Chris Top. Ik ga het uitproberen en meld me als de samenwerking Multiview <—-> SPD werkt.
	Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 19:39 #1258074

SailingPD Offline Gebruiker Berichten: 244	roozeboos schreef : hoezo tot 99%? Geen idee. Is een NKE document. Ik wil er altijd 3 posities voor.
	nobody believes in coriolis (any more) Alleen ingelogde leden kunnen reageren.

SailingPD performance weergeven op je boot 01 mrt 2021 19:41 #1258076

Account op verzoek verwijderd 13 Offline Gebruiker Berichten: 21110	maar ben je nu aan het programmeren, en je hebt geen idee over een simpele variabele als een performance?
