Onderwerp: SailingPD performance weergeven op je boot

Even een update van de geheel praktische kant van de zaak in Luna Rossa look!

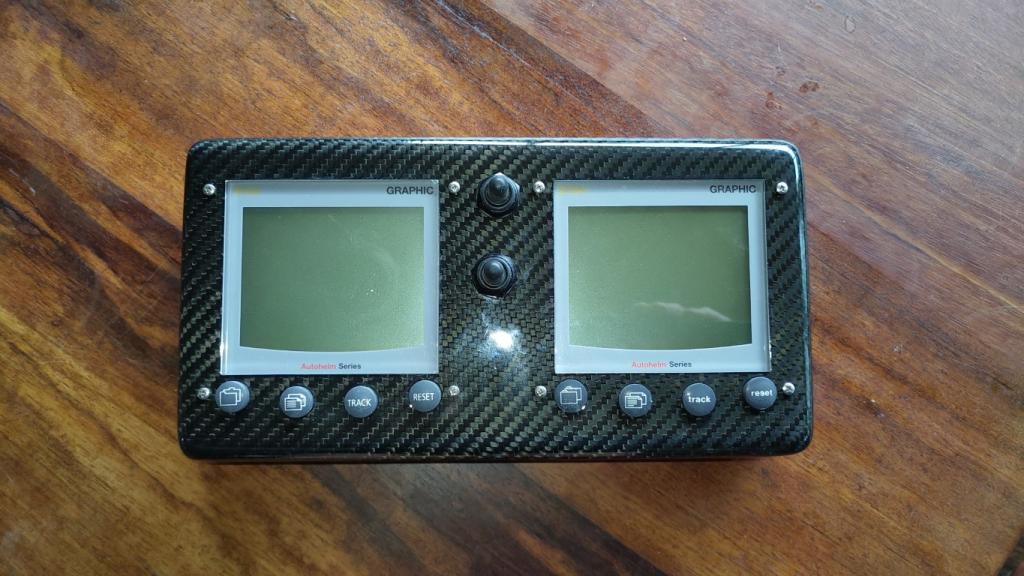

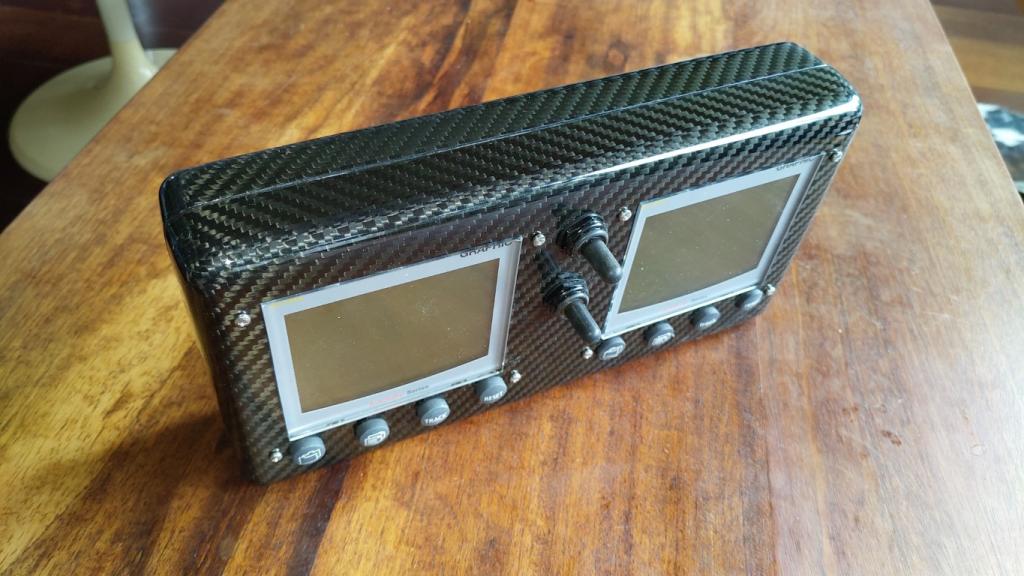

De pod is klaar, nog op de boot vastschroeven en de draadjes aansluiten.
Ik heb er twee schakelaars opgebouwd, ik kan beiden of afzonderlijk nu schakelen op de nmea uit van de usb/232 converter met de SPD info of schakelen op de nmea uitgang van de mux. Dan krijgen ze alle info van het volledige boordnetwerk zonder SPD info.

Heel mooi!

Meesterwerkje.

Only Fools Rush in schreef :
Un grande capolavoro zouden de Italianen zeggen

En nu nog al die prachtige informatie erop!

Een en ander gaat nooit zonder strubbelingen....
De twee graphic schermpje werken perfect op de miniplex multiplexer aansluiting van het boordnet, geen probleem. Ik kan ze beiden omschakelen naar de gegevensstroom van de usb 232 converter die via de boordpc de info krijgt van SailingPD. Helaas, er werkt dan maar een van de twee schermpjes

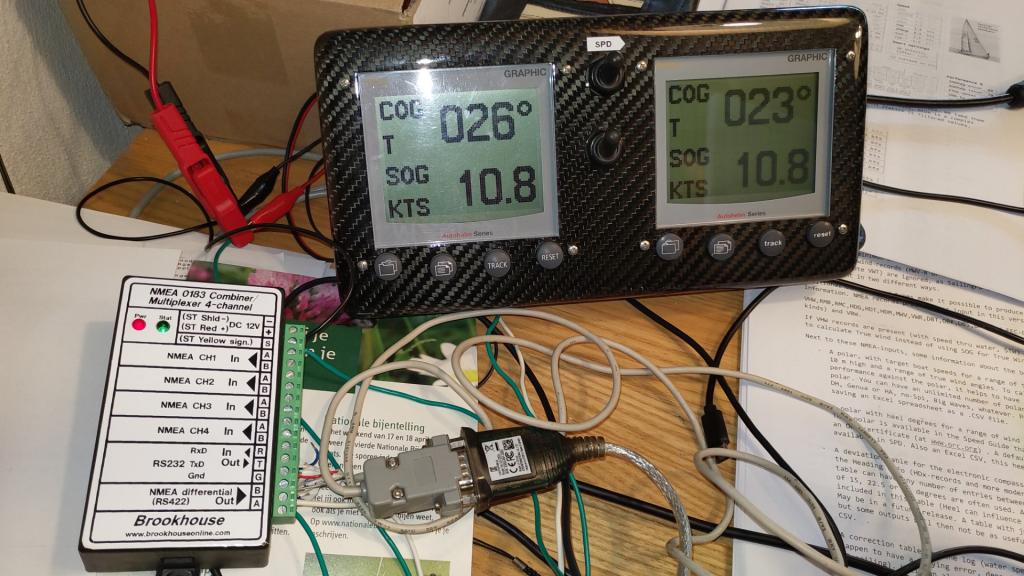

Na het nakijken van alle verbindingen komen we tot de conclusie dat zo'n converter te weinig porrie heeft om twee schermpjes te laten leven. Een advertentie gezet op ZF en een week later was ik voor de 2e keer een trotse bezitter van een oude Brookhouse multiplexer met usb aansluiting. Zelfs de helpdesk van Brookhouse blijkt nog bereikbaar en efficient als vroeger! Helaas lijken die usb drivers niet erg betrouwbaar en toch de usb232 converter weer in stelling gebracht en die op de multiplexer aangesloten. De graphics erop en bingo! Het werkt, SailingPD in stereo

Fraai geworden!

Mooi dat het werkt, en kennelijk levert die converter inderdaad te weinig prik om 2 Graphicsen aan te sturen.

Nu nog een paar mooie NMEA-berichten bouwen in SPD (en niet vergeten de Dummywind uit te zetten als de mast er weer op zit )

Welk bericht met welke data stuur je nu?

Met een nmea generatortooltje:
4river.a.la9.jp/gps/file/nmeagen.htm

Heel fraai! Perfectionistisch.
Cheers,
Walt

Mooi carbon zoals we dat van je kennen! Maareh, de ene klok had toch gewoon via Seatalk de benodigde data door kunnen geven aan de andere? Of anders desnoods via z’n NMEA-out? Soort van mini-netwerkje dat alleen binnen deze doos leeft, zodat je maar een keer input er naartoe hoeft te sturen..

@FMJ

Volgens mij zijn die schakelaartjes om data te kunnen kiezen:

holtere schreef :

Echt wel weer lekker dat carbon patroontje, gewoon omdat het kan zullen we maar zeggen..

FMJ schreef :
Volgens mij is het iets ingewikkelder....
Er gaan 2 paren NMEA-draden heen:
- 1 paar van de extra mux (die SPD-data krijgt via de 2e COM van SPD) (eigenlijk een versterker)
- 1 paar uit de Miniplex.

Met twee tweepolige omschakelaartjes bij de klokken kun je dan per klok kiezen: SPD-data of iets uit de mux (incl vertaalde Seatalk).

Dat was iig het idee

Yep, de uitleg deugt
Maar evengoed zijn die schermpjes wel slim, ze kunnen van alles waar ik ook niet in verdiept heb.

Mooi dat het werkt Holtere met die Brookhouse! Die is bij mij spontaan in een fles Beerenburg veranderd . Wat rest is alleen nog een NMEA2000 netwerk aan boord.

SPD werkt bij mij via een Yacht Device YDWG-02 wifi gateway en Franson GPSGate om een seriële poort aan SPD aan te bieden. Op de PC werkt dat uitstekend. Volgende stap is de output van SPD zichtbaar te maken op de "Web Gauges" van de YDWG. Als dat werkt dan moet het ook lukken de i70 klokken te vertellen dit te laten zien.
YachtD zal overigens bij de volgende firmwareupdate ook PGN 127257 to XDR ondersteunen. Ofwel dan komen roll, yaw en pitch ook beschikbaar. Als dan ook nog die performance PGN er komt is het helemaal mooi.

gmdv schreef :
Weet je al hoe die XDR eruit ziet?
Die records hebben een tekstveld waarin staat wat wat is (Roll, of roll, of ROLL, etc)
SPD moet even weten hoe die dingen gespeld worden om ze te kunnen vinden in de records.

Nu herkent hij:
"Heave","Roll","ROLL","Yaw","Pitch","PTCH"

Allemaal fantasietjes van de conversie-bedenkers....

Ik neem aan, maar gevaarlijk, volgens de "standaard" die ze op hun eigen website publiceren:

NMEA0183 4.11 XDR standaard

We wachten het af;-)

Als je zo'n XDR gevangen hebt, laat even weten als het anders is gespeld dan
"Heave","Roll","ROLL","Yaw","Pitch","PTCH" ....

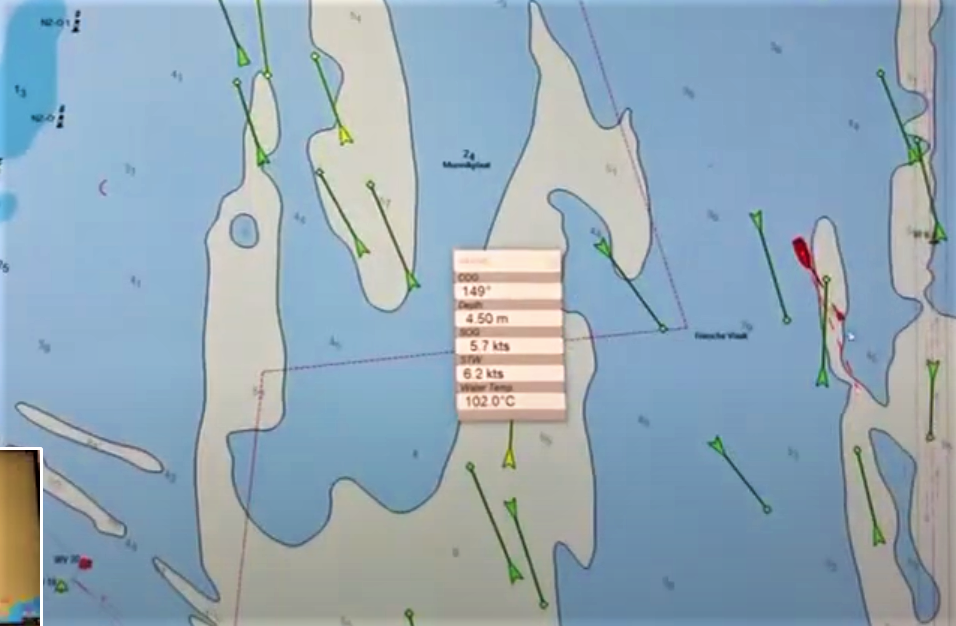

Nachtvlinder stuurt SPD-NMEA-output naar OpenCPN.
Een $SPMTW record met performance in het (enige) dataveld van dat MTW-bericht.
OpenCPN laat keurig de performance zien (in Celcius )
(ik heb dit voorbeeld-plaatje ook op de capolavoro-site gezet bij de voorbeelden. Mag vast wel, NV)?

Zal ik je een scherpe schermafdruk sturen?

Graag!

Zo, t kostte wat gepruts en gevloek, maar de aanhouder wint.

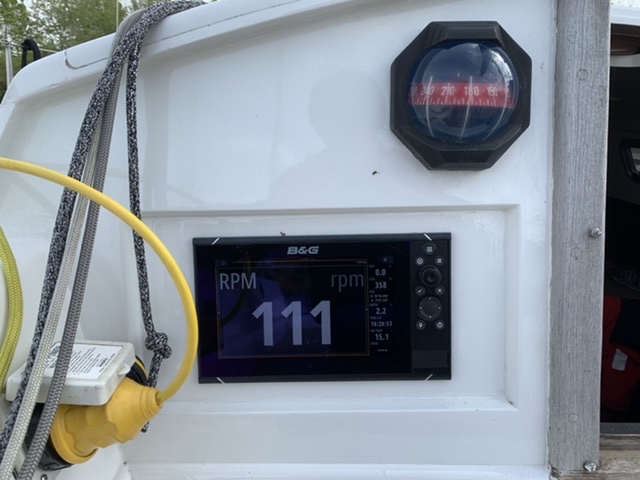

Performance op de zeus3 plotter, niet meer te missen zo.

SPD, via nmea xdr uit naar rpm in signalk, door naar n2k.

Jumpinjack schreef :
Knap stukje werk !

(ik heb nooit gezegd dat het eenvoudig was, wel dat ongeveer alles ermee kan )

Ik heb je foto bij de voorbeelden op capolavoro.nl gezet. Ok?

De beste setup, vooralsnog, is de volgende.



Moet eerlijk zeggen dat t best verslavend is. Geeft heel direct feedback over de trim.
Hoeft niet heel advanced te zijn, de schoot een beetje of de kar een beetje. Met soms heel leuk resultaat.
Je hoeft geen wedstrijd te zeilen om toch heel veel plezier uit de feedback te krijgen.

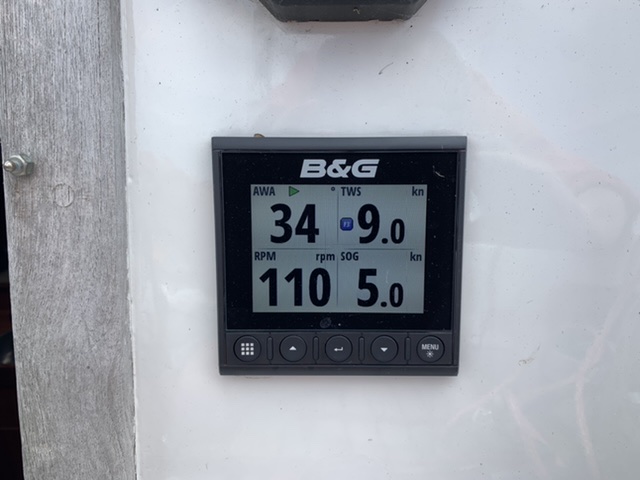

RPM is hier de performance.

En, als tip voor anderen, gebruik de sogperfci, inclusief current, zolang je niet optimaal je stw getuned hebt cq op niet stromend water vaart.

Mooi zeg!

Mij lukt het nog even niet. Al wel een en ander geprobeerd, maar te weinig tijd en rust om het even goed aan te pakken. Komt wel.

Jumpinjack schreef :
Mooi zo, dat is precies de bedoeling. Verslavend. Kleine acties, 3% erbij. Dat soort werk

sogperfci zal wat minder ruis hebben dan sogperf; komt zo uit de NMEA, niets aan gerekend.
sogperf is stroom uit gehaald op basis van verschillen stw-sog en cog-hdg. Ruisgevoelig, zeker als je geen perfecte stw-correctietabel en deviatietabel hebt. Maar die maakt SPD voor je

Ik heb inmiddels, met een RMB-bericht, de smart warnings voor header en lifter (velocity en real) op een ST60 Graphic. Dat luistert nauw....
De RMB MOET de positie van het target waypoint bevatten, precies in het juiste formaat (vaste lengtes!)
Anders wil de Graphic hem niet zien.

Een MTW (watertemp) naar een ST60 sturen is me nog nooit gelukt... sturen wel, maar zien?
Iemand dat wel voor elkaar?
