Onderwerp: borging / geleiding schuifluik

Ha,

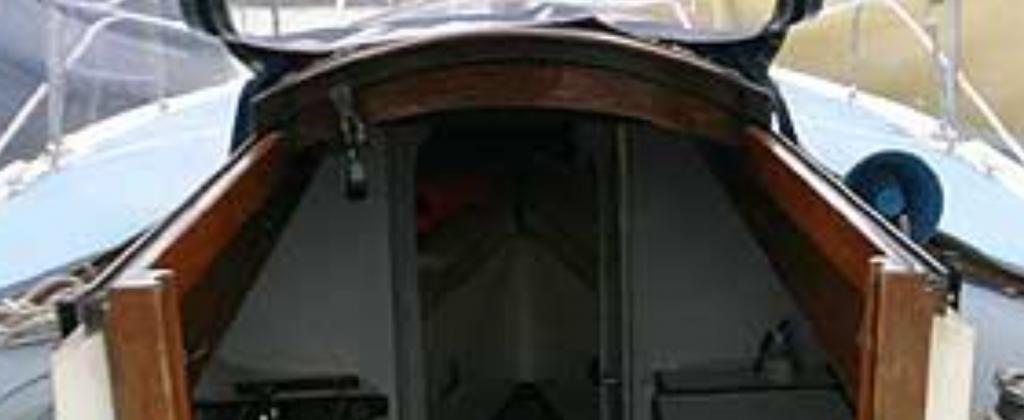

Mijn schuifluik ligt los op het dak:





Je kan het zo optillen. Dat is om meerdere redenen ongewenst en bij harde wind zelfs gevaarlijk, als het dwars veel wind vangt zou het overboord kunnen donderen als je het niet goed plat open/dicht schuift.

Ik heb foto's van een andere Nomad maar daar zie ik het slecht op. Hoe bevestig je normaal een schuifluik aan (het houten raamwerk op) het kozijndak? (Metalen rails, of een bepaalde borging om het zowel van binnen als van buiten te kunnen afsluiten?) Op mijn houten geleiding zie ik zo snel geen mogelijkheid om hoekprofielen oid te monteren. Hoe kan ik dit handig verbeteren?

Groetjes,


Thijs

Eigenlijk zijn het verschillende vragen:

- een borging die voorkomt dat het schuifdak tijdens het varen van het schip af kan glijden (bv: een balkje aan de zijkanten vh luik wat (naar boven/opzij) wordt tegengehouden door een rail oid op de kajuit?
- als dit zit kan de boot ook van binnen en buiten afgesloten worden met een borging op het kajuitschot (die je in het deurtje schuift) en evt voor de vorm een klein slotje (dit heeft nu geen zin want het luik ligt er dus los op)
- als het zo stevig zou zitten dat ik er als bonus handgrepen op kan zetten zou dat mooi meegenomen zijn, maar dat vergt natuurlijk een veel stevigere constructie dan "als het in ieder geval zichzelf en open/dichtschuiven maar houdt" (het luik weegt ik schat 10kg?)

volgens mij maak ik iets simpels te complex? Hoe hoort het eigenlijk?

Hoe het hoort is eigenlijk helemaal niet interessant maar hoe je het op jouw boot het best gemaakt kan worden.
Nu zijn er zo al een paar opties te bedenken maar een paar scherpe en van iets dichterbij genomen foto's zouden toch tot een nauwkeuriger uitgewerkt idee leiden en dan meteen ook de verschillende materialen aangeven die daar zijn gebruikt.

Kijk om te beginnen al eens op google afbeeldingen sliding hatch boat.
Dan betere foto's van jouw situatie en dan kunnen we verder, lijkt me.

zeekraal schreef :
Betere foto's ga ik voor zorgen.
Er is een "kozijn" (heet dat zo?) van hardhout, overbodig gelakt zegt iedereen.
Het luik was denk ik van hout, maar lijkt nu op het oude houten leuk in de dikke epoxy gezet. Daar heb ik beeld bij.

Ilex schreef :
ik heb op van alles gezocht maar deze (sliding hatch) is bingo en bracht me zelfs op: wiki.westerly-owners.co.uk/ind...p?title=Hatch_Slides waar ik volgens mij heel veel aan heb. Soms moet je even op de goede (engelse) zoekterm geholopen worden, dank.

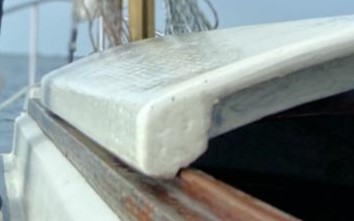

Bij onze boot zit het zo:


Oh…de foto staat op z’n kant, zie ik nu…boven=rechts
Geen idee of dat bij jouw boot ook past. Je ziet ook vaak een ‘omega’ profiel

EDIT: wat je in jouw link ziet, bedoel ik dus met een ‘omega’ profiel

Kan je luik dan los naar boven klappen, til je het er zo uit, zeg maar?

Ik vond deze nog, misschien iets duidelijker?





Het glijdt prima, ook niet te los.
Maar als je het van binnen uit openmaakt met harde wind moet je het goed vasthouden (van buitenuit ben je geneigd naar beneden drukkend te schuiven, van binnenuit net andersom). En het glijdt ook zo uit zijn "railtje" en dan ligt het los en moet je het even optillen om het weer recht te leggen (1 of 2x gebeurd).

Het lijkt alsof er bij het in de epoxy oid zetten wellicht een stuk van de randen is opgeofferd?
Sorry dat ik nu geen duidelijkere foto's heb.

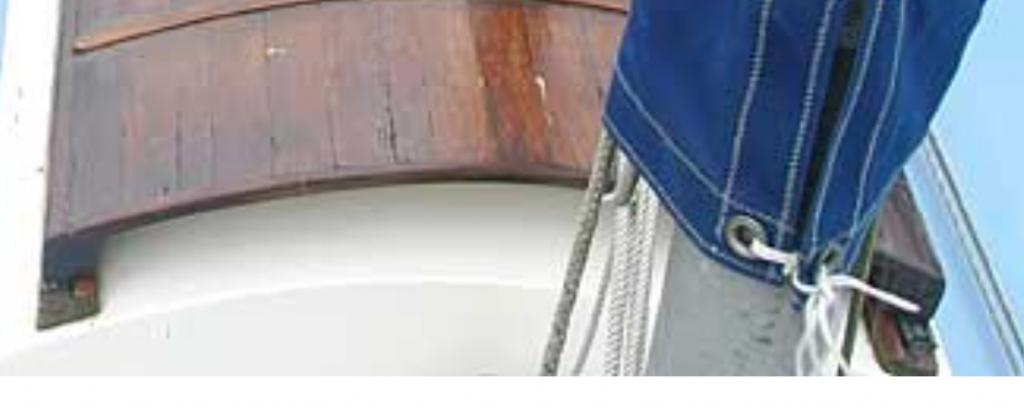

Foto's van een andere Nomad, onscherp, maar er lijkt een railtje te zitten?

Het is op je foto’s niet goed te zien, maar er lijkt toch wel een soort railtje te zitten, of niet? Dan ff goed kijken waarom het luik er toch af kan, moet toch wel op te lossen zijn.
Anders zo’n omega rail (als op je laatste foto’s) plaatsen, werkt altijd

Ik denk dat de simpelste oplossing voor jou een 1cm bredere strip in de sponning is. Dan een lat van 12 mm op de zijkant van het luik lijmen.
Op deze lat een hoekprofiel (van b.v. 40/10) dat onder de strip pakt. Hoeft niet eens de volle lengte te hebben. In dat geval kun je het zelf in de bankschroef omzetten.

Handgreep kun je gewoon van onder af op het luik schroeven.

zeekraal schreef :
Dit is een slim idee. Dank je wel. Dat ga ik uitwerken!

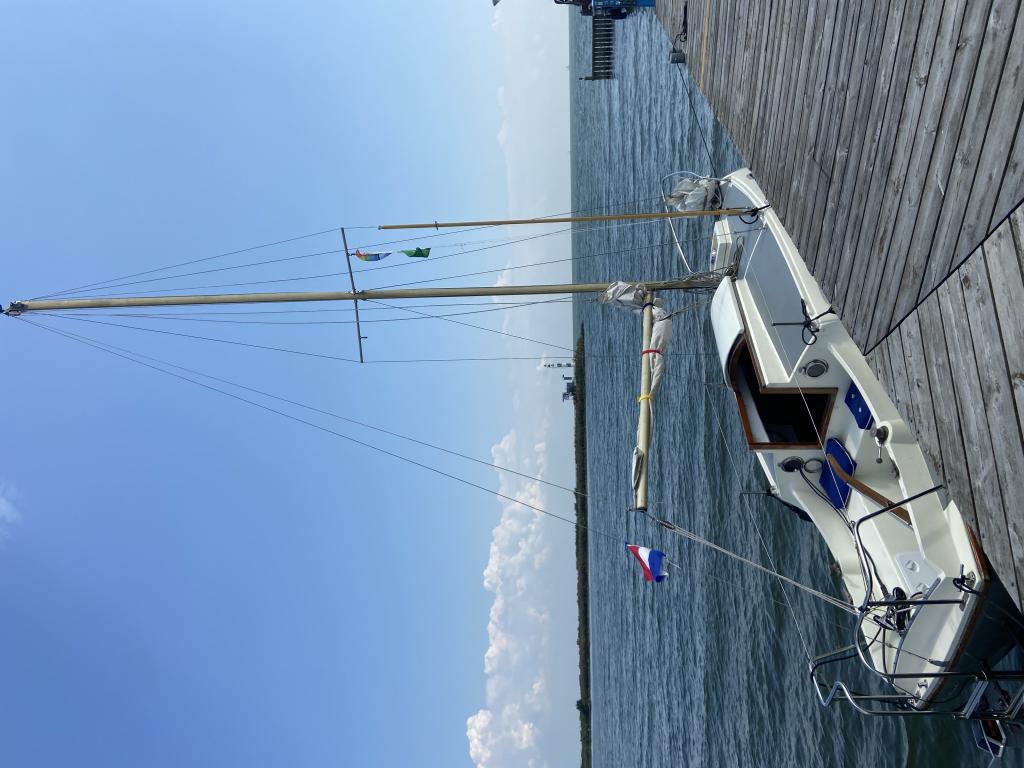

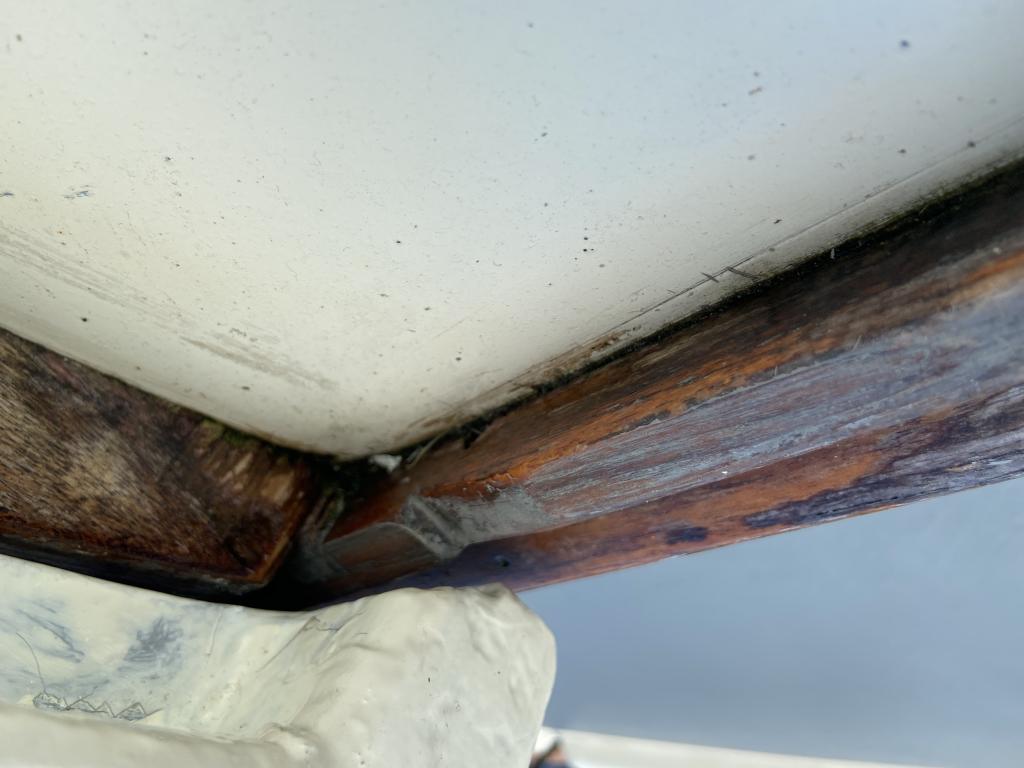

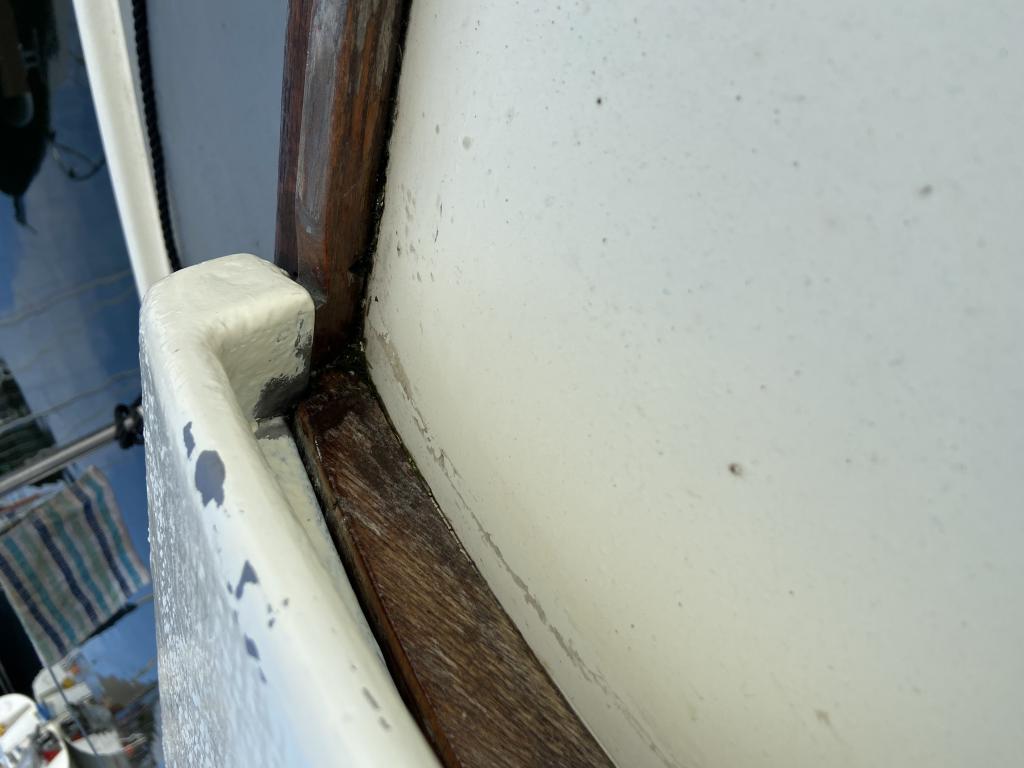

Nieuwe foto’s.

Mijn luik lag achterstevoren.

Nog eens goed gekeken, ik kan denk ik het beste aan de voor/binnenkant wat monteren.

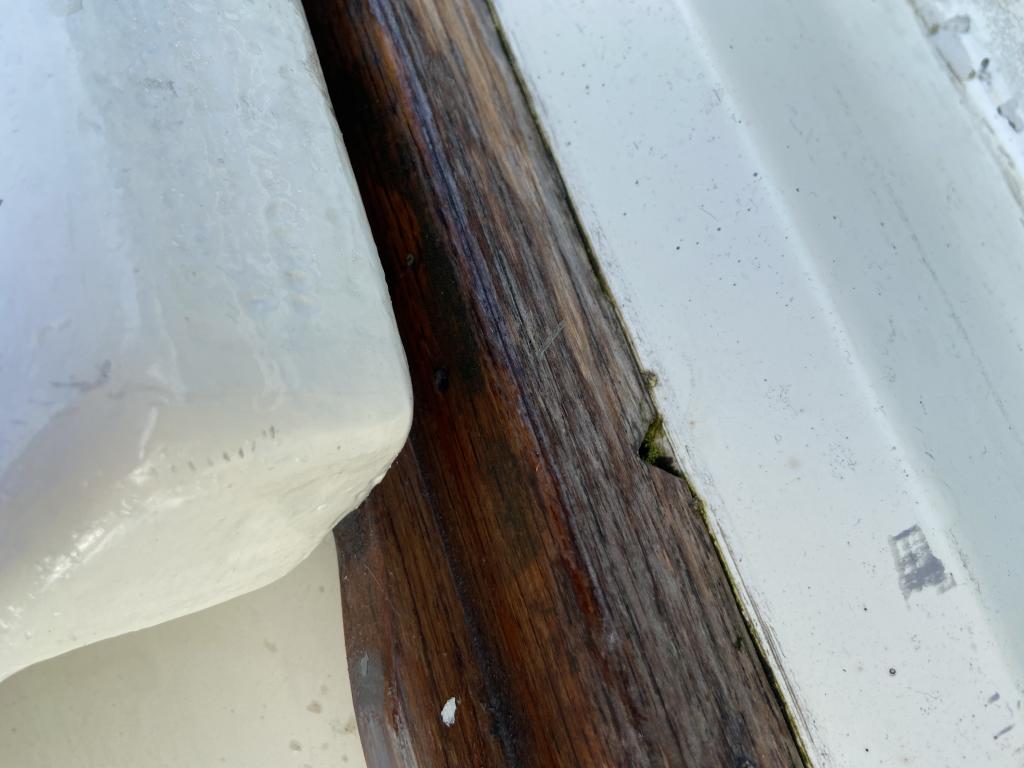

Er zitten rare driehoekjes in het hout, ik denk voor een buiskap?

De driehoekjes zijn voor de afwatering volgens mij. Zie gaatjes erachter.

Sons schreef :
Kan! Ik zal er zo eens een puts op gooien.

Nou ik blijf dit een lastig onderwerp vinden en nog steeds geen goede oplossing...

Al heel wat bij andere schepen in de haven gekeken, op internet (afbeeldingen) gezocht en me aan boord voorgesteld hoe ik een werkende oplossing zou kunnen maken.

Het luik ligt op een soort tussen-platform, en op de bovenkant van de bekisting. Waar het uitsteekt zit ongeveer 1cm ruimte tussen een 25mm brede hardhouten onderrand (bekisting) en een wat bollige, ge-epoxiede onderkant van het oversteeksel aan mijn luik.



Daartussen kan ik denk ik het beste iets aanbrengen.
Ik dacht aan: aluminium? messing? RVS? een profiel aan de onderkant. Ik zag met een soort bol in het midden (en dan een pakkende sleuf eromheen als 'slede') en ik denk aan hoekprofielen of iets waar een (nylon?) slede doorheenkan.

Als ik bv zoek op "geleiderails nylon slede 20mm" kom ik er net niet... Ik ben al bij verschillende ijzerwarenwinkels geweest (oa.de Isero) maar daar konden ze me niet verder helpen.

Iemand een idee waar ik me zou kunnen laten adviseren/meedenken en het juiste spul kan krijgen?

T.

Kun je niet eens een duidelijke doorsnede vande huidige schuifconstructie tekenen? Goed opmeten met een schuifmaat en op schaal 1 op 2 tekenen. Gebruik ruitjespapier als je moeite hebt met op schaal tekenen. Met een goede tekening zien we wat het probleem is en is een oplossing dichtbij.

Het luik zit nog steeds los. En dat irriteert me heel erg aan mezelf, maar ik vind het geen makkelijke klus!

Heb veel gegooglet op materialen en gekeken bij andere schepen.

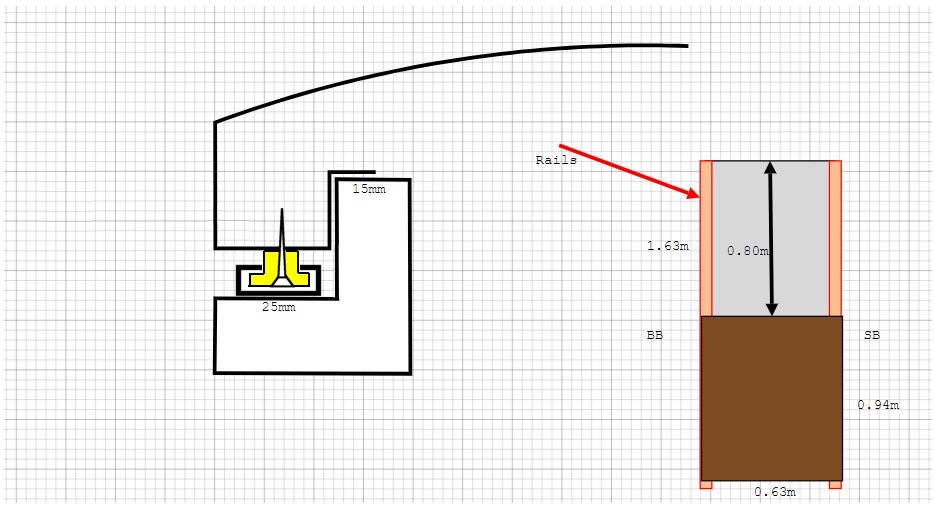

Eerst dacht ik hiermee: www.boottotaal.nl/rvs-rail-laag-profiel-180cm.html een dergelijke constructie te gaan maken: (maar nu denk ik een beter idee te hebben)


Maar ik vind het erg duur en twijfel over de constructie ook de bevestiging van de "sierrails om details uit het zicht te houden" klepje om het luik aan vast te maken. Gaatjes boren. Wordt vast niks.

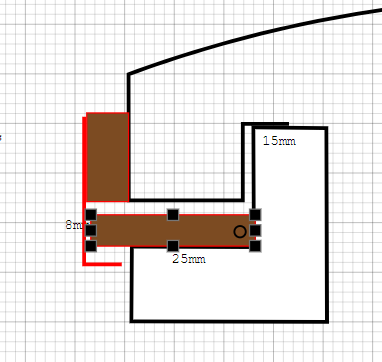

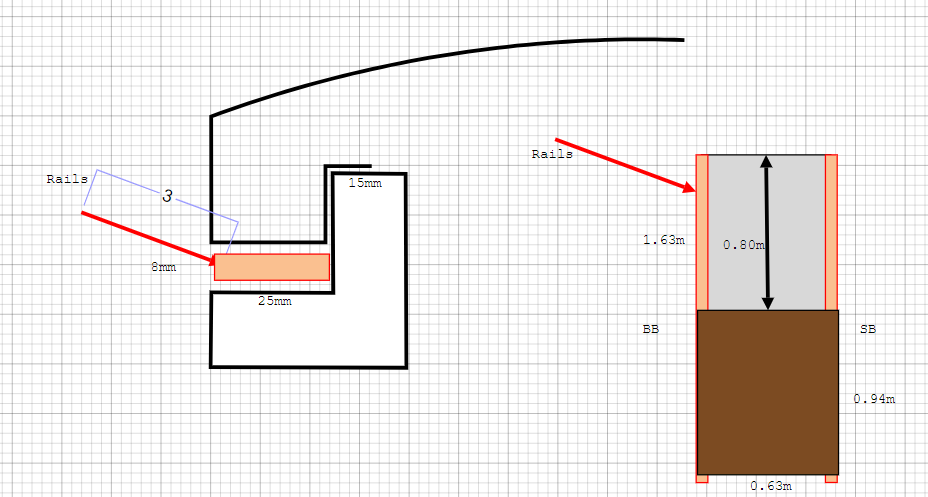

Toen dacht ik weer terug in lijn met opmerkingen hier dat dit beter is:



Een plankje/latje plat op de bekisting, van bv 35mm (steekt dan 10mm uit) en 5mm dik (dan schuift het luik er niet tegenaan).
Een plankje latje van 10cm dik plat tegen het kajuitluik.
En op dat laatste plankje een hoekprofiel van de ene breedte de breedtte van het tweede plankje (+5mm) en de andere 8mm.
Dan kan ik het zo stellen, dat het hoekprofiel een paar mm ruimte geeft met het dwarsplankje. En ik kan evt een rubberen of nylon stip aan de onderkant van het hout of binnenkant U-profiel bevestigen om schokken/-jes te dempen?

Is dit wat?
Wat voor hout kan ik dan het beste nemen? (Kan iemand zien wat voor hout mijn huidige bekisting is?)
Wat voor metaal? (Ik zou messing het mooiste vinden maar is dat voldoende weerbestendig?)

Continuing saga. Hopelijk kan ik nu eens wat (de juiste) spulletjes gaan kopen en monteren, zin in!

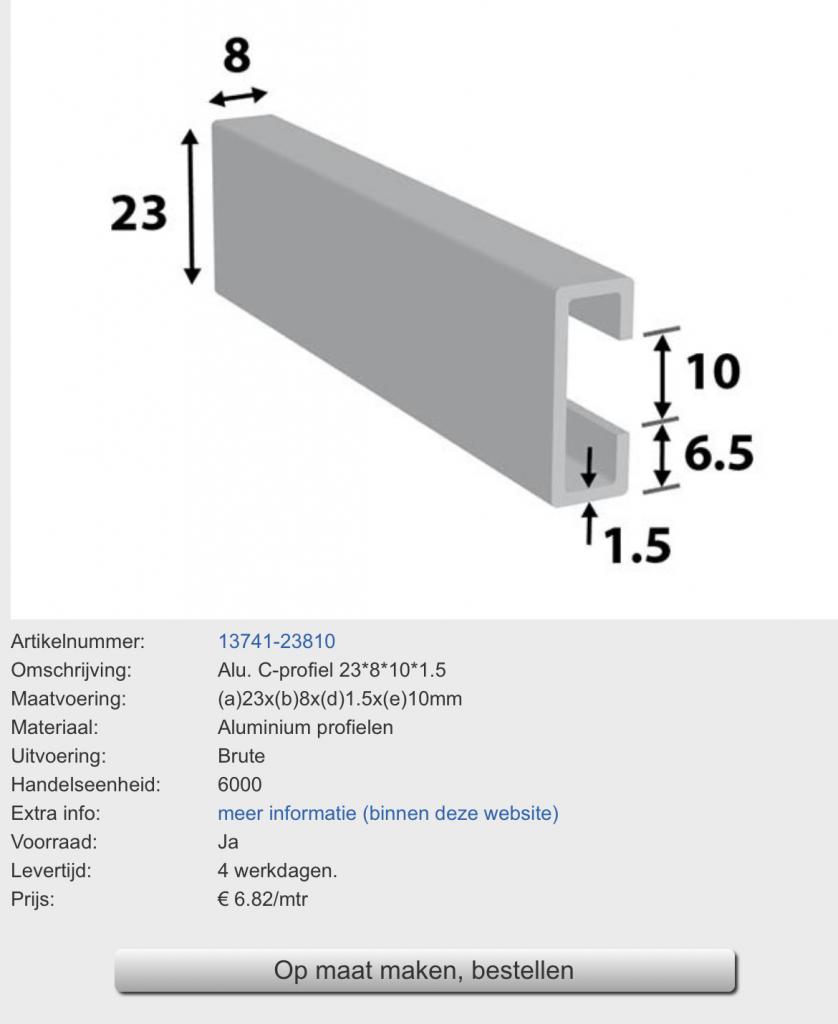

www.klaas-mulder.nl/product-sc...prijs+per+meter-4041

Rob10 schreef :
Ben bij hem langs geweest in Zaandam en een stukje in mijn handen gehad, maar ik vrees dat het "te hoog" is waardoor het luik naar boven opschuift en kan gaan "kieren"?

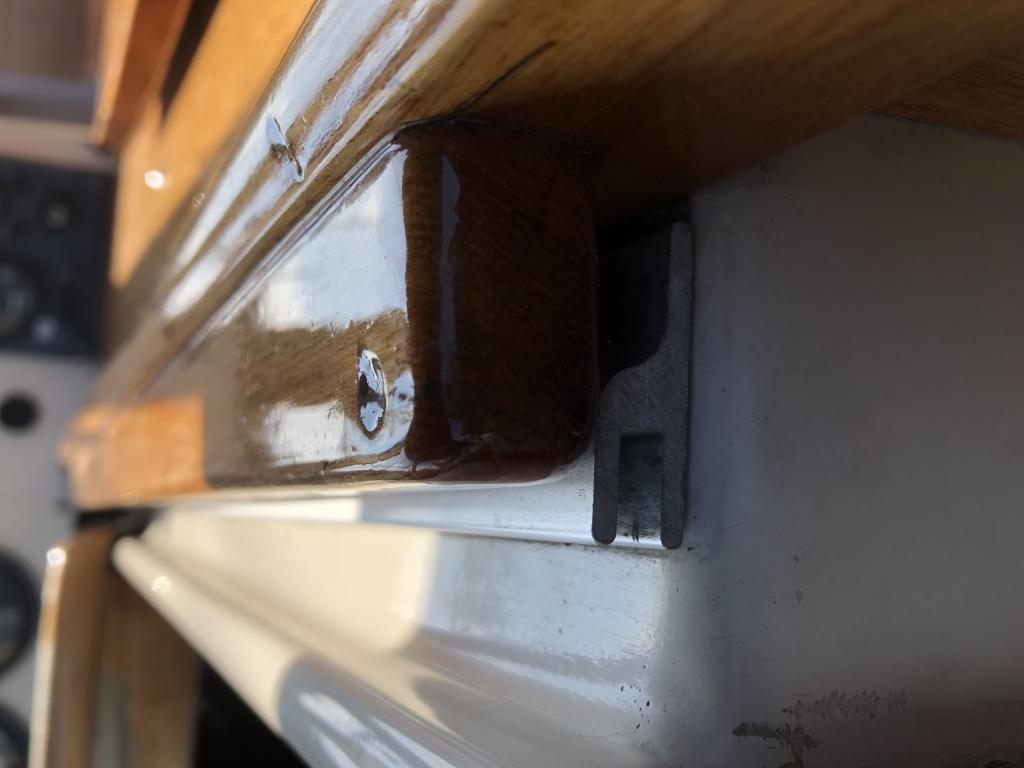

Kan erg simpel, bijvoorbeeld zo



Nylon of Pom blokje van onderen ingeschroefd. Alu of kunststof railprofiel op de bodem. Even zoeken, ik vond bijvoorbeeld deze

DANK dit is nuttig zeg!!!

Thijs1971 schreef :
In plaats van de lat tegen het schuifluik en het hoekprofiel kun je ook een lat met dezelfde functie toe passen.
Maak die aan de bovenkant gelijk met het luik en de onderkant net vrij van het dek, zie je de hele constructie niet. Wel zo netjes.
Stukje eiken of merantie. Houtsoort maakt niet. Ik neem aan dat je die lat schildert in één met het luik.
Op die manier zie je niet dat er ooit iets aan veranderd is.

Schuifluiken zijn best een lastig stukje.

Constructie is ook afhankelijk of je luik ook gedragen (rollen/schuiven) of alleen geborgd moet worden.

Misschien een goedkopere optie dan rvs rail:
www.nauticgear.nl/bootaccessoi...slag-rail-1-5-m.html
