Onderwerp: Project; navigatiehoek catalina 30

Beste forummers,

Voor mijn catalina 30 heb ik een nieuwe marifoon b&g v60 + handset h60, fm radio en mogelijk in de toekomst nog wat meer instrumenten die ik graag zou inbouwen (ruimte erachter voor multiplexer en mogelijk mfd inbouw). Nu heb ik weinig, eigenlijk zelfs geen inbouwmogelijkheden. Tot nu toe heb ik zelf 2 ideen;

1. Links van het schakelpaneel een paneel bij maken
2. Rechts van het schakelpaneel een paneel bij maken

Nu vind ik op internet allerlei ideen en plaatjes over navigatiehoeken, maar ik kom nog niet tot (voor mijn gevoel) het beste idee/ plan.

Zonder al te veel voorbeelden te geven: Hebben jullie nog leuke ideën? voor mij zou het helpen als jullie een aantal voor en nadelen bij het idee zouden benoemen zodat ik een goede afweging kan maken.

Ik ben benieuwd naar jullie reacties en het zal mijn project hopelijk op weg helpen tot nieuwe inzichten

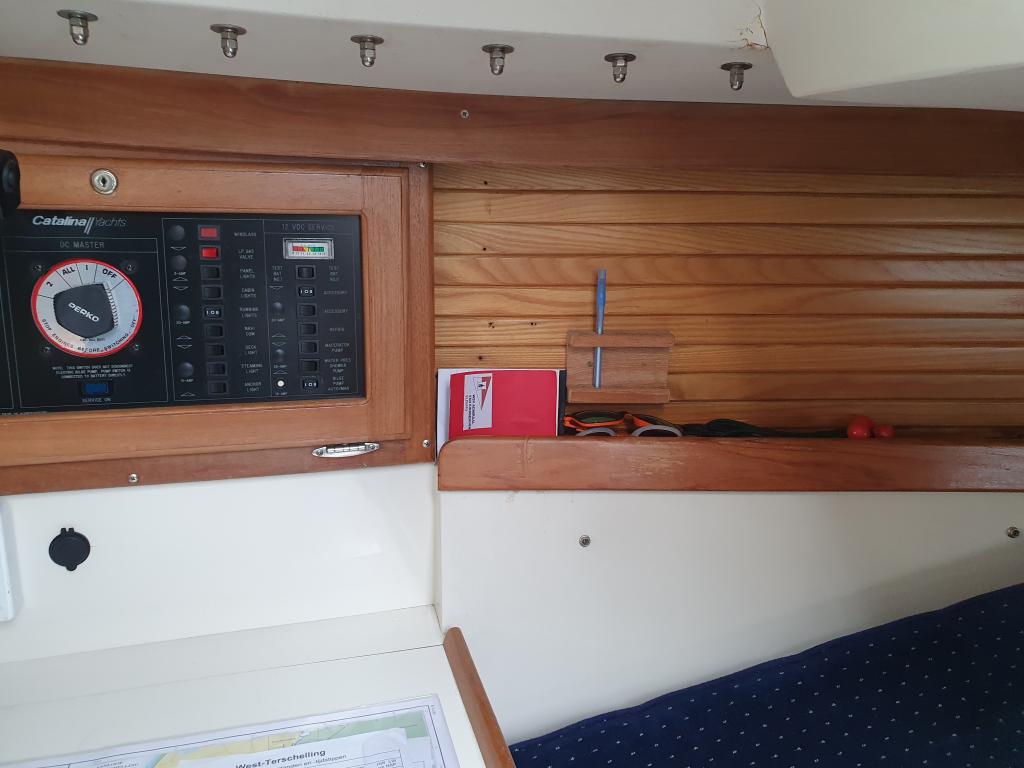

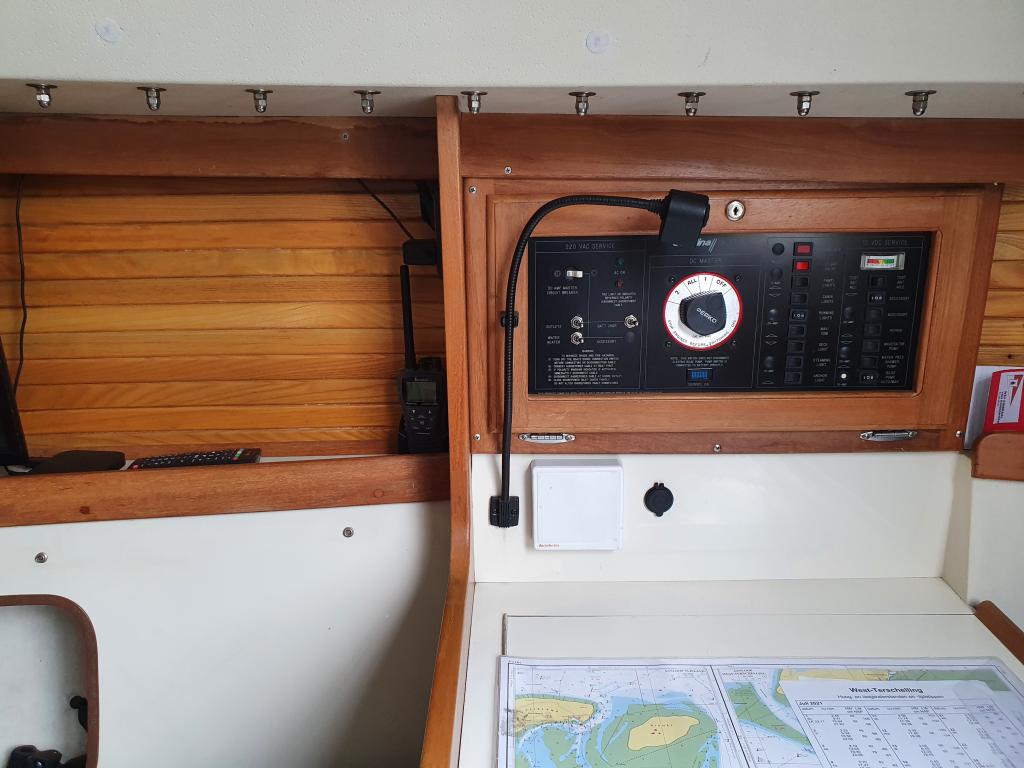

Ter info bijgevoegd een aantal foto's van de navigatie tafel
- links en rechts bij de drukknopen zitten normaal gesproken kussens
- inbouw onder schakelpaneel is te krap (geen diepte)


Ps. Interieur aanpassingen zijn zeker mogelijk, maar het liefst natuurlijk niet al te ingrijpend

De moeren voor de bevestiging van de beugel zitten er al. Afstand houdertje er tussen en je kan hem zo ophangen.

Zo hing de oude marifoon inderdaad.. ik vind dat helaas niet mooi en ga ergens iets van een inbouwpaneel maken. Inderdaad dat is misschien werk zoeken, maar dat is hobby voor mij

Ik zoek wat meer inspiratie, maar uit mijn post komt weinig inspiratie helaas

Je zou een stukje “schap” op kunnen offeren vóór of achter dat schot. Of een stukje zwevende console maken dwars op de vaarrichting, evt met een deel 45gr paneel erin. De kaart schuift daar dan een stukje onder

Nachtvlinder schreef :
hmm.. een ''zwevend'' navigatie instrumentenbak, dan zal ik de klep wat kleiner moeten maken en boven de navigatietafel een bak kunnen maken

Dit weekend maar eens uitmeten of dat wat wordt, bedankt.

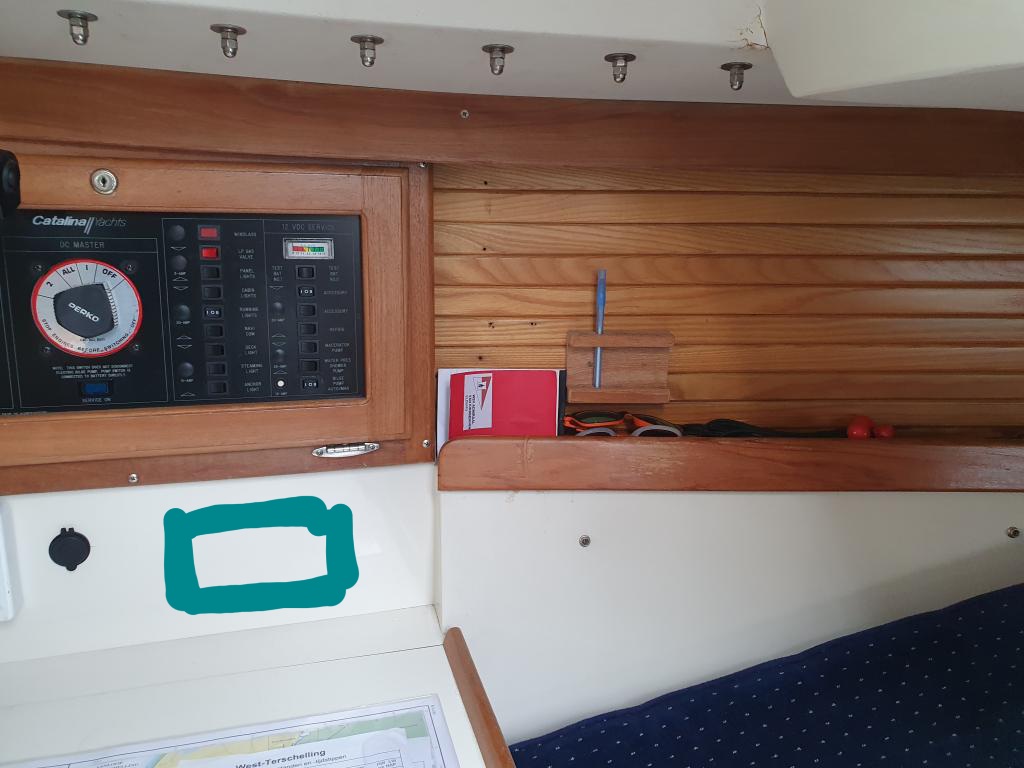

robinC30 schreef : heb je geen ruimte voor inbouw onder het uitklapbare schakelpaneel? dus iets ZW van dat rechter scharnier... zelf zou ik overwegen de vhf binnen bij de kajuituitgang te plaatsen en de H60 achterwege laten misschien, is geen inbouw dus niet wat je zoekt. zelf kijk ik wel eens op verkoop advertentie fotos voor mijn type boot voor ideeën. beter goed gejat dan slecht bedacht

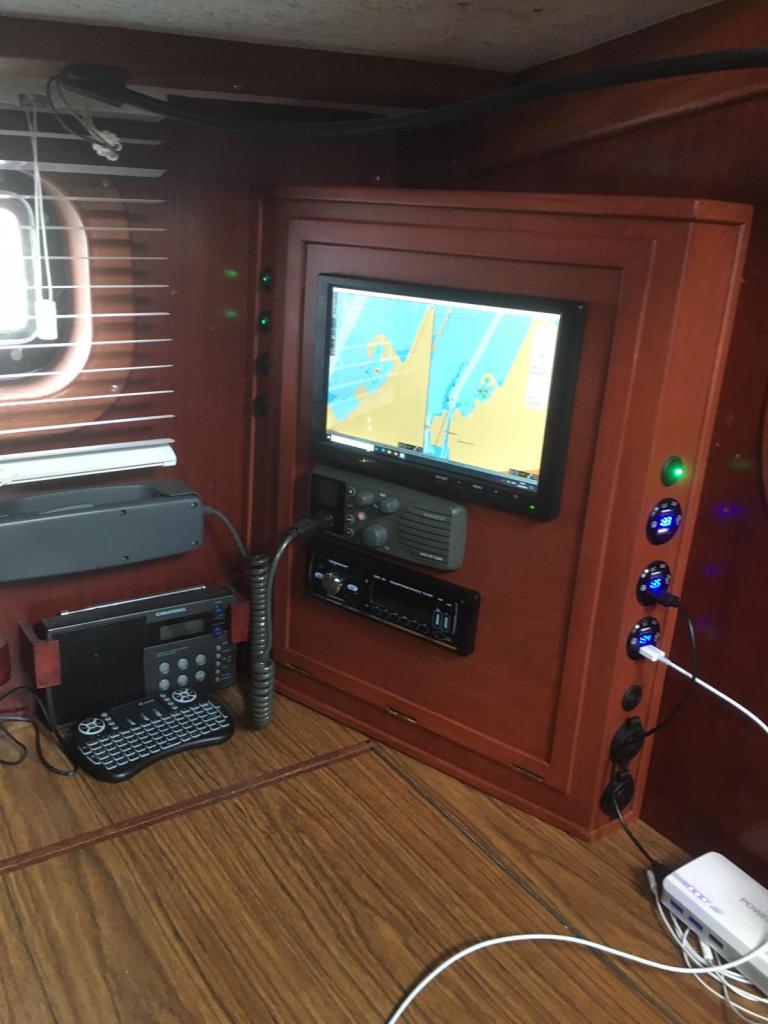

Ik heb het zo gemaakt:



Misschien dat jij ook zoiets kan maken? Bij ons zit er wel een kast achter waarvan ik een stuk uit de wand heb gezaagd. Daardoor kon er ook wat diepere apparatuur (marifoon) is toch een beperkte ruimte.

Extra scharnier maken in klep zodat jé een klein klepje overhoud waar je kaarten in kan schuiven.
Of de kopse kant helemaal open maken en dan klep vast schroeven.

Zo kun je er nog wel kaarten indoen maar die hele grote klep als ingang voor de kaart-ruimte is niet echt nodig in mijn beleving

Sier plankje waar je tegenaan kijkt op de de foto, verwijderen en één lange lat maken.
Op dwarsrichting boot, een "kastje" maken op pootjes (zodat je de kaart er nog wel plat onder kan leggen) waar je de instrumenten inbouwd.
De kunst lijkt me dan wel alles zo ondiep mogelijk te houden en je verliest het open karakter wat 't nu heeft.

Andere optie is om vanuit de zijkant een kastje te maken.

Misschien helpt 't om eens een kastje of papieren doos te maken waar al de apparatuur inpast, en die eens op de verschillende plekken neer te zetten zodat je een beter beeld krijgt!?


Gepost met de officiële Zeilersforum-app

Bij TS heeft een zwevend paneel esthetische een grote invloed: het breekt de kajuit in tweeën. Je moet daar goed over nadenken en voor je zien denk ik…

Hier een kastje van maken met klep net zoals waar nu je schakel paneel zit ?

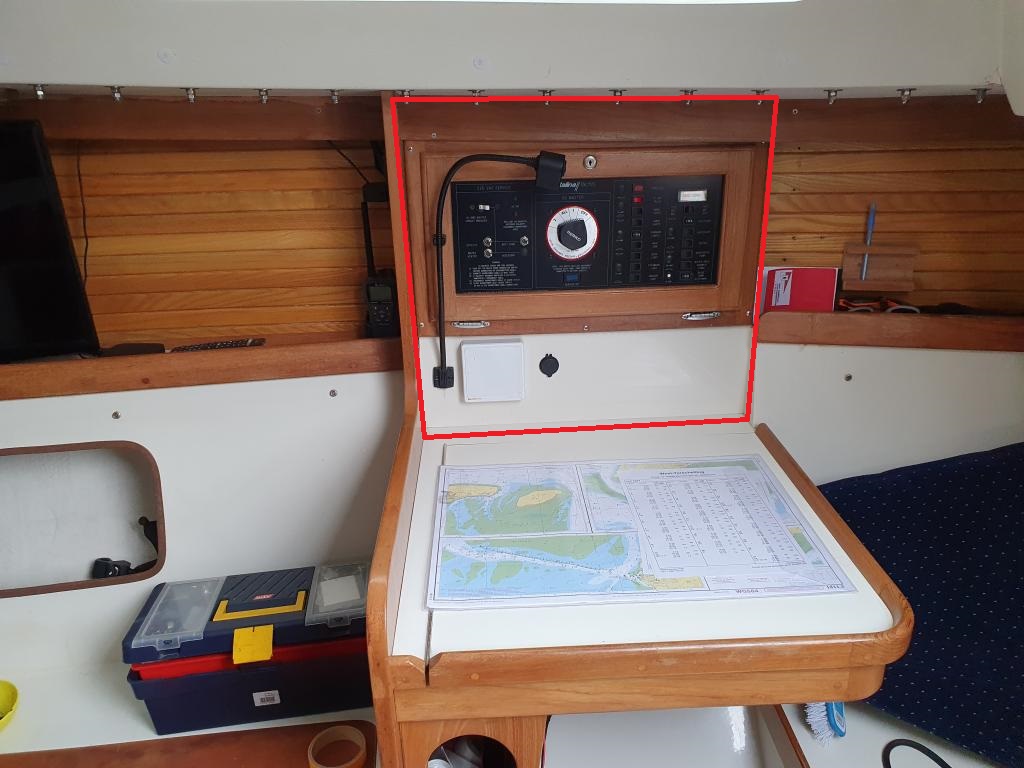

Kan je niet het hele paneel (zie rood kader) wat naar voren verplaatsen om wat ruimte erachter te creëren? De kaartentafel is niet meer zo nodig voor papieren kaarten dus mag best een stukje kleiner. Als je de look and feel gelijk houdt met wat er nu zit kan dat prima ingepast worden lijkt me.

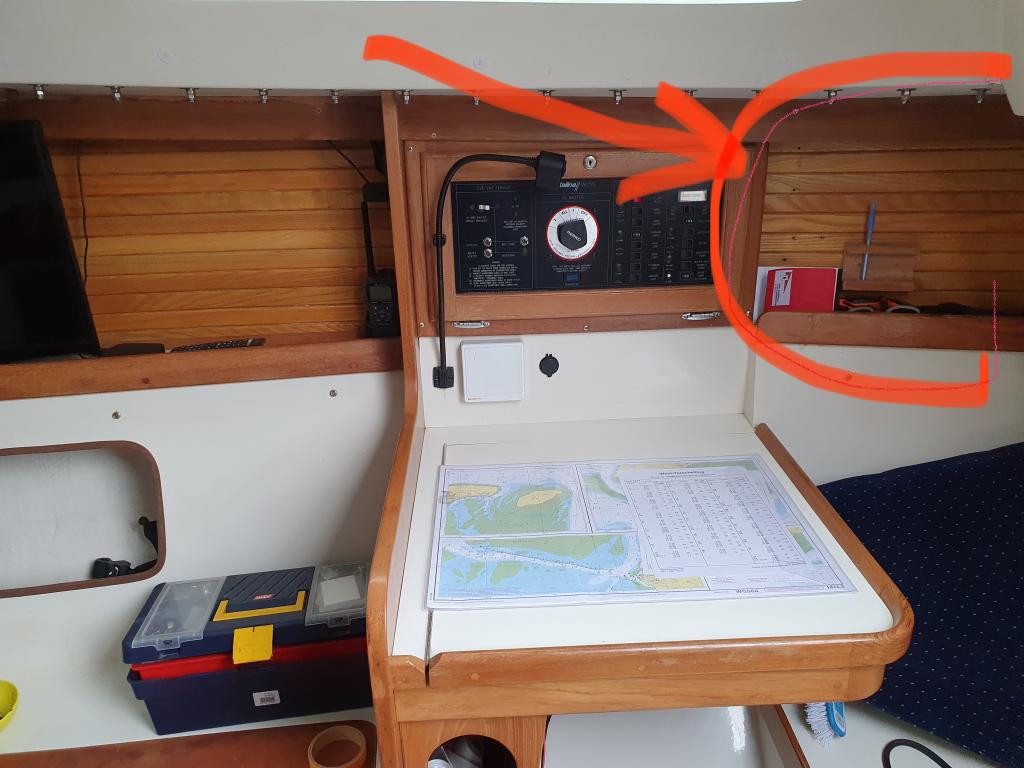

Het hele schakelpaneel naar rechts opschuiven en op de huidige plek je apparatuur.
Schakelen doe je effe snel en geeft niks als dat achter je zit. Je plotter oid achter je is ronduit irritant.

Mijn plotter zit overigens recht voor me en zo laag mogelijk op de tafel ivm multifocale bril. Dan hoef je je hoofd niet zo achterover t gooien om door je leesgedeelte te kunnen kijken.

Een schakelpaneel aan SB waar je over SB zeilend met je schouders tegenaan zit is niet handig. Je zou dan een bescherming over de schakelaars kunnen zetten. Bv een RVS strip over de schakelaars heen.

Links van het schakelpaneel een goede monitorarm maken die je vast kan zetten en een monitor plaatsten als plotterscherm. kan je ook nog kan verdraaien voor andere entertainmentzaken.
Zelfs een monitorplaat met enkel een scharnier, kan je ook vastzetten of wegdraaien....

j27 schreef :
Helaas dat is veel te krap

Bedankt voor alle ideeën, weer wat nieuwe plannen

Zoals het nu lijkt wil ik een schuin vlak maken en dan het schakelpaneel 'half' opschuiven. Hierdoor krijg ik net genoeg inbouwruimte.

Volgende week nog even goed kijken of het echt past en het kabelwerk geen problemen oplevert

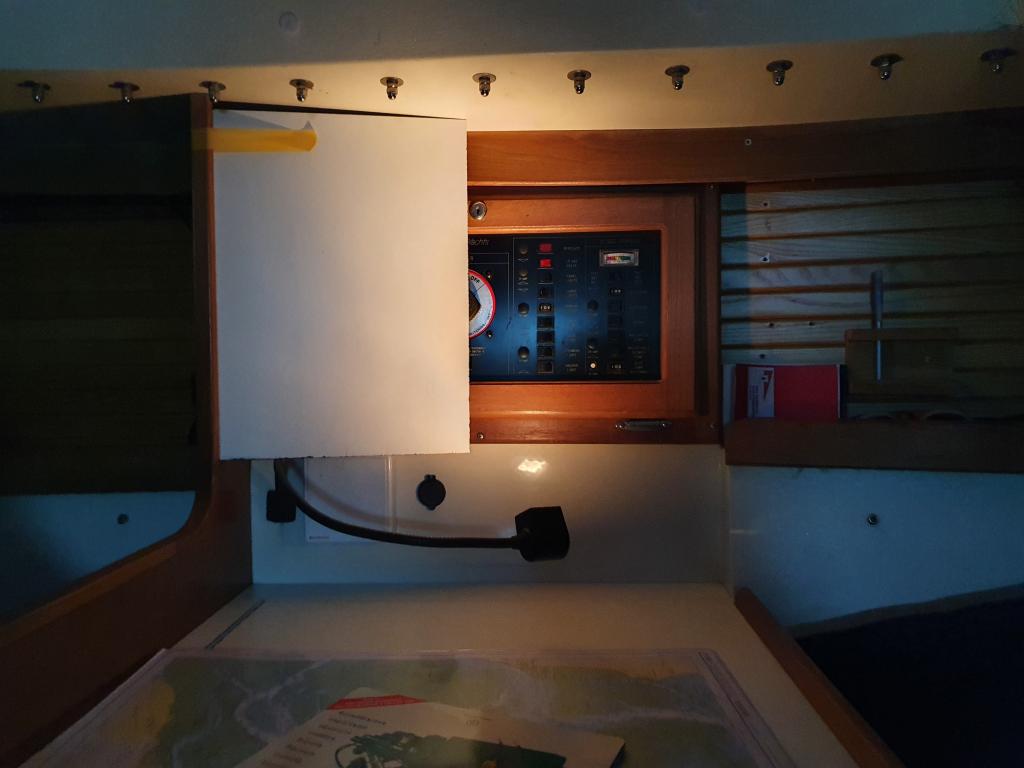

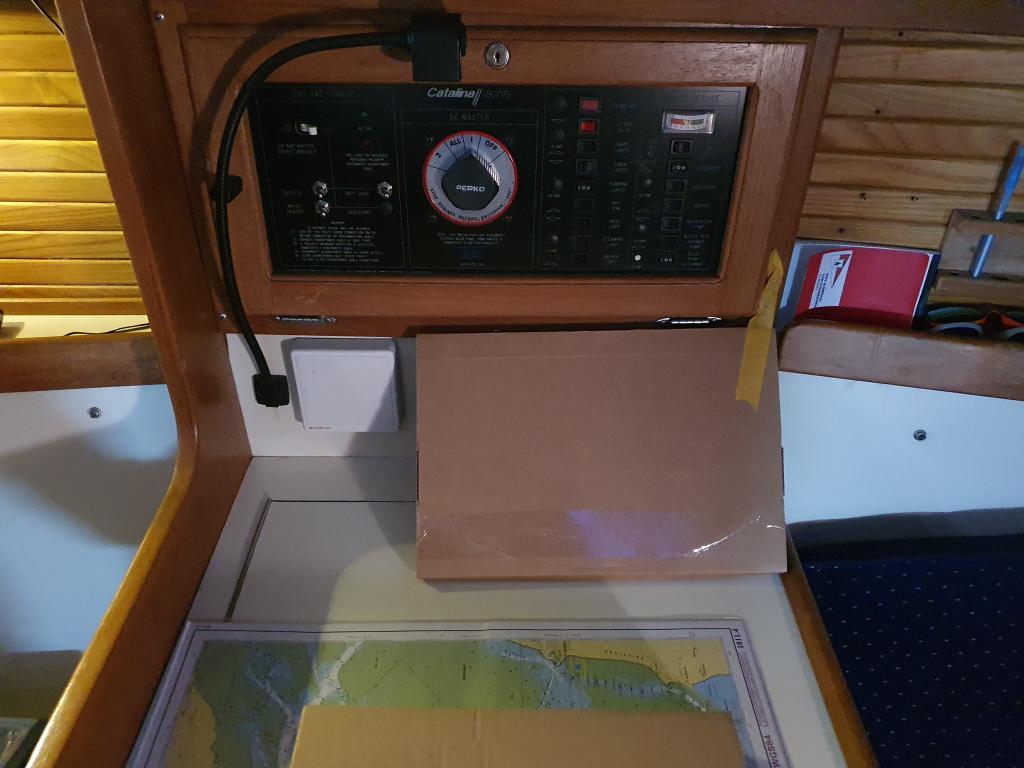

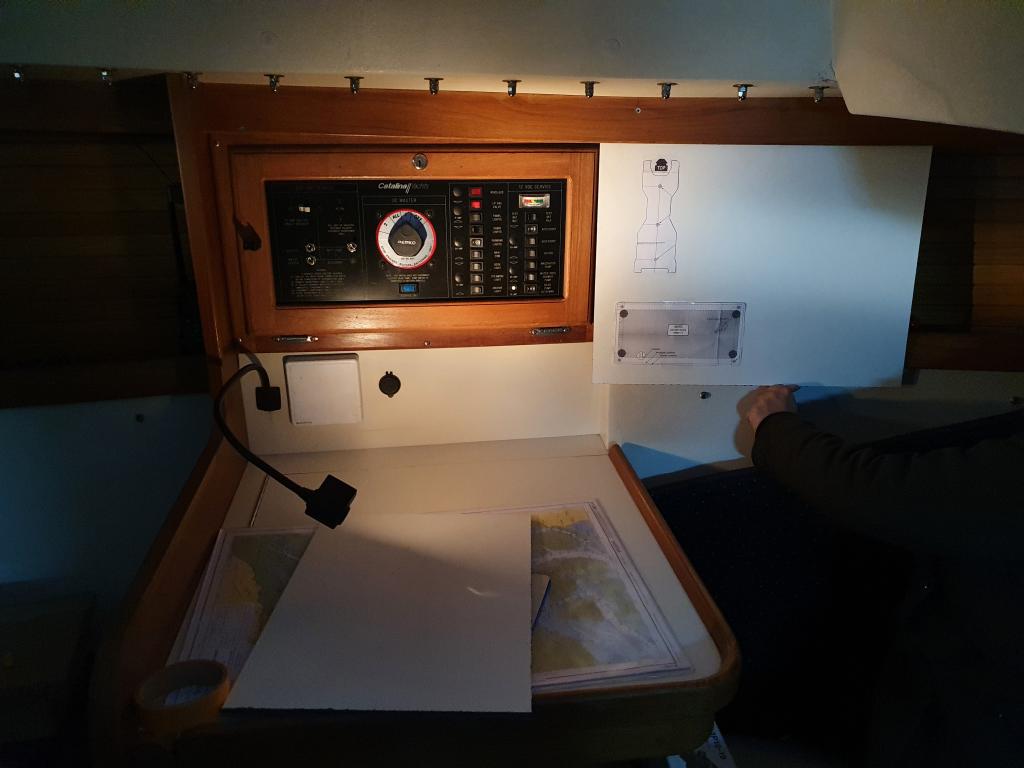

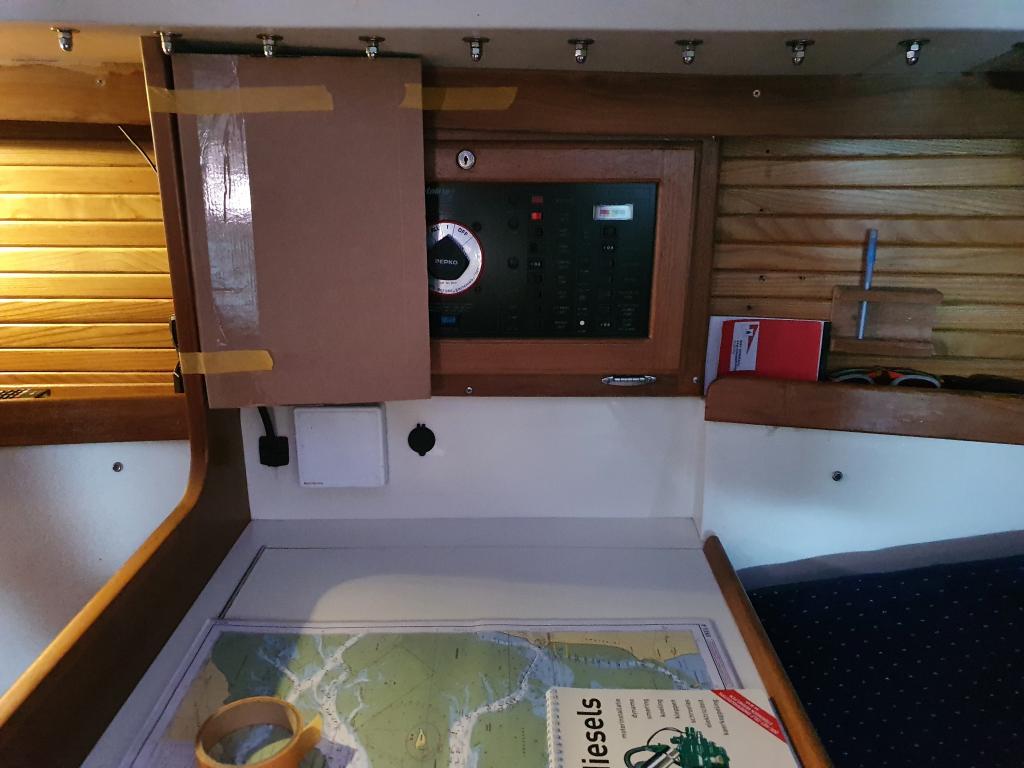

Hier nog de foto's van de andere ideeën.

Een soort 'zwevende' bak creëren bij de navigatie tafel doet naar mijn gevoel ook breuk aan de open indeling van de boot

Ik zou een stukje van 25 cm van de bank opofferen (een extra schot op die afstand dus). Het schot tussen kaartentafel en bank hoger maken en daar de instrumenten in. Alles recht voor je neus . En dat stukje bank. Hoe vaak gebruik je dat?
Bovendien kun je in ruimte lager dan het blad nog een paar laden maken. Ook nooit weg.

robinC30 schreef : balen, ik zag een repeater naast die 12vplug daar maar dat is opbouw natuurlijk. de catalina,s zijn leuke goed gebouwde boten met mooie binnenafwerking. ik zou persoonlijk niet het paneel of de algemene look&feel veranderen. heb je een een foto van de situatie bij de kajuit uitgang? een plotter zou ik buiten monteren en binnen met een tablet route uitstippelen comfortabel op de bank en dan overzetten naar de plotter buiten. denk misschien na hoe en vooral waar je nav, vhf in de dagelijkse praktijk gaat gebruiken

Je hebt al een mooi, orrigneel paneel maar die geigantische 1-2-both-off schakelaar neemt enorm veel ruimte in terwijl je die misschien kwijt kan op een subtielere plek? Creeert ruimte voor een en ander, precies daar waar je ruimte zoekt.
Dan mete je wel in de weer met het mooie paneeltje en ik denk niet dat je dat wil...

ja het schakelpaneel is eigenlijk goed en voldoet prima, het kabelwerk erachter zou netter kunnen als ik toch bezig ga...

in eerste instantie zoek ik ruimte om de marifoon B&G V60 kwijt te kunnen en daarnaast de H60 op te hangen en van stroom te voorzien (deze heb ik beide al liggen). Buiten dus straks een draadloze handset icm de vaste marifoon.. daar had ik al over nagedacht

Omdat ik toch ergens een inbouwkast/ paneel wil maken dacht ik er aan om hier ook gelijk de fm radio te plaatsen en eventueel ruimte over te houden voor een schermpje. De fm radio zit nu met de achterkant in de klerenkast, scheelt me daar gelijk opbergruimte, want die wil ik ook nog intimmeren

ik denk alleen dat het paneel groot genoeg wordt voor de marifoon, handset en fm radio. Dus een eventuele plotter of tablet ruimte laat ik denk ik eerst achterwege en doe ik met de tablet houder.

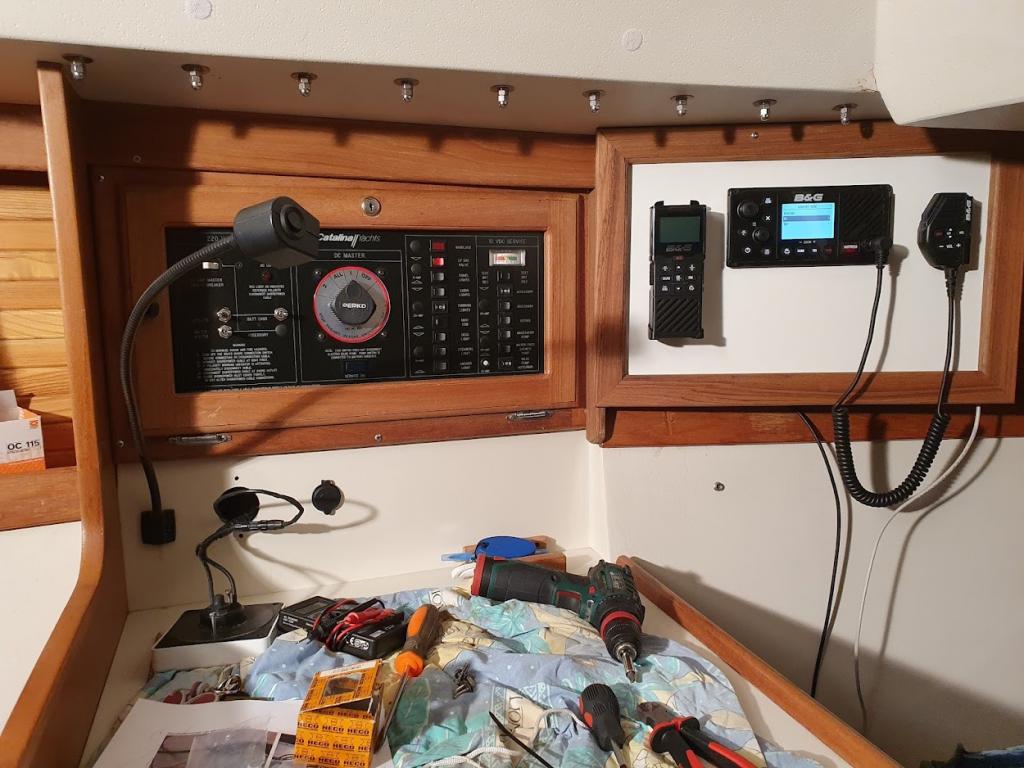

Project zo goed als afgerond, bedankt voor alle ideeën
Ik heb het demontabel gemaakt, als het niet bevalt kan het verplaatst worden

Dat ziet er netjes uit zeg! Daar ga je geen spijt van krijgen. Zelf had ik misschien voor gekozen om de marifoon lager op het paneel te plaatsen zodat er boven ruimte overblijft voor toekomstige andere klokjes of apparatuur. Maar tegen die tijd kan je vast het witte paneel altijd nog uitwisselen voor een ander. Keurig gemaakt.

Netjes, sluit qua stijl ook mooi aan bij wat er al is!

robinC30 schreef :
Netjes hoor. Ik zou wel t paneeltje zwart maken, dan past t beter bij t schakel paneel.
