Carbon scharnier om het voorste deel van de helmstok opklapbaar te maken is in de maak. Rondom 6 mm as (tijdelijk even messing dat ik nog had) komt 2 mm 160 g/m2 weefsel. De bladen van het scharnier worden dan automatisch 4 mm dik

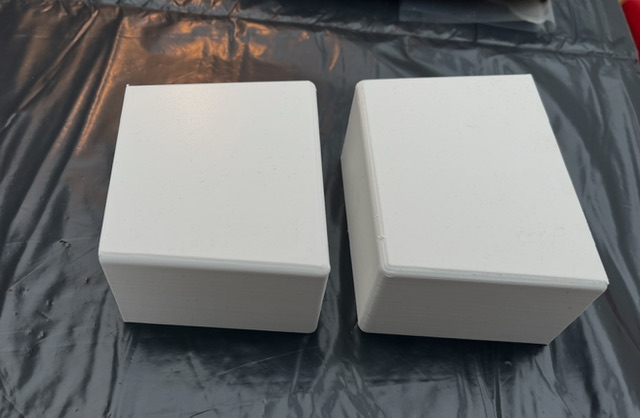

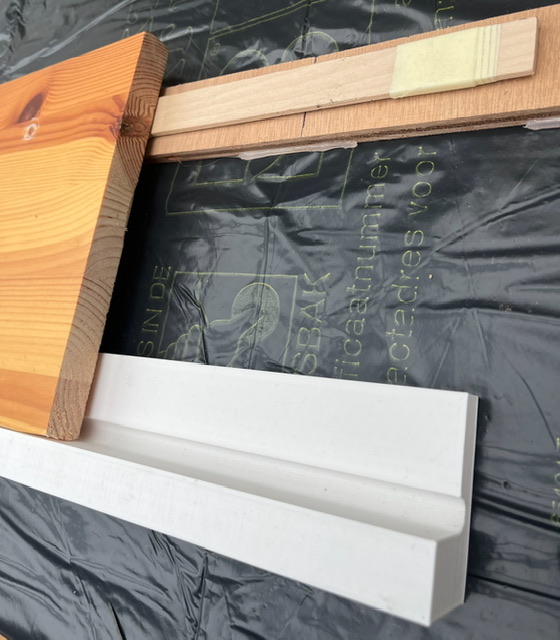

Mallen voor de carbon kapjes waar dit scharnier later in mee-gelamineerd wordt alvast geprint



Laminaat tussen de twee kapjes in (waar scharnier komt) wordt rondom gelamineerd zodat een aanslag ontstaat.

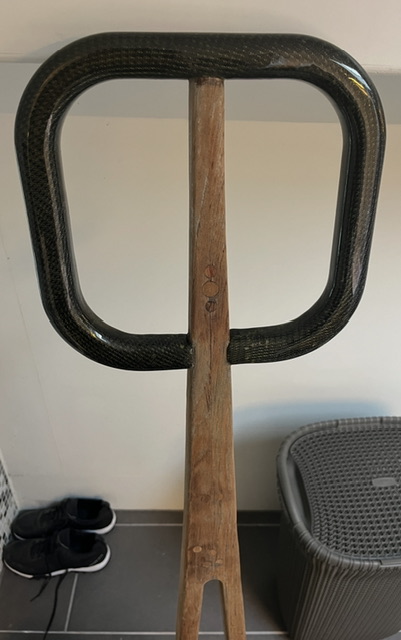

Helmstok zelf zaten wat gaten in van inmiddels overbodig geworden beslag. Deze volgezet met epoxy en afgedopt:

Mooi uit de mal gekomen

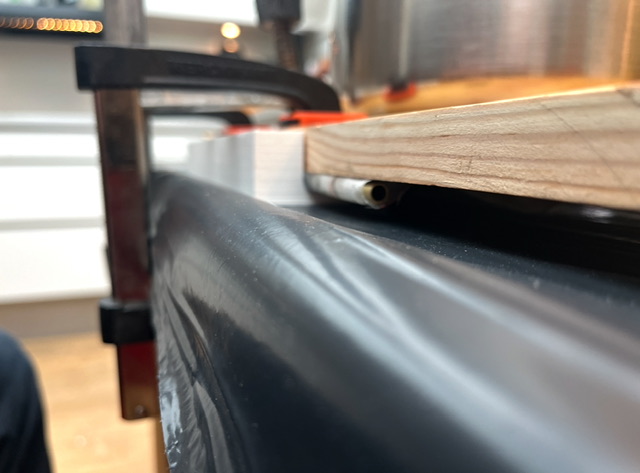

Nu op de verwarming verder uitharden en dan hopen dat de gewaxte as eruit wil. Kan het ding daarvoor eerst in de vriezer leggen, dan krimpt de as nog wat…

De holle messing as eruit halen was wel spannend, omdat de buis aan het begin begon te wokkelen bij draaien van het werkstuk. Daarna doormidden gezaagd met zelfde resultaat. Begon mij zorgen te maken

Toen koudespray erop, as verticaal in de bankschroef geklemd en het werkstuk met een flinke hamer naar beneden getikt. Toen kwam ie

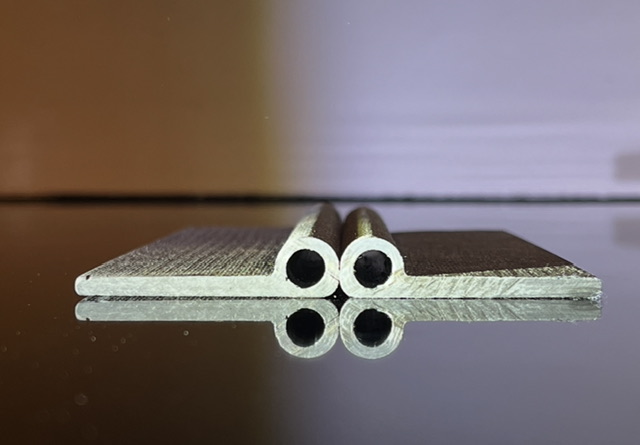

Maar ben tevreden: wanddiktes zijn precies zoals de bedoeling was en nagenoeg overal even dik. Aan de buiten-onderkant van de kraal een stukje dat niet zuiver rond is, maar dat kan zo blijven omdat dat precies boven de (aan de bovenkant afgeronde) naad tussen de kapjes komt. Er loopt dan niets klem.



Volgende stap wordt het verzinnen van een vinger-verbindingstool voor de freestafel…

Haakse slijper en pas maken met een zoete vijl?

Ja da’s wel goed genoeg wss. Wordt wel zichtwerk…

Daarom met de zoete vijl

Nachtvlinder schreef :
Misschien een vacuumpad 3d printen?

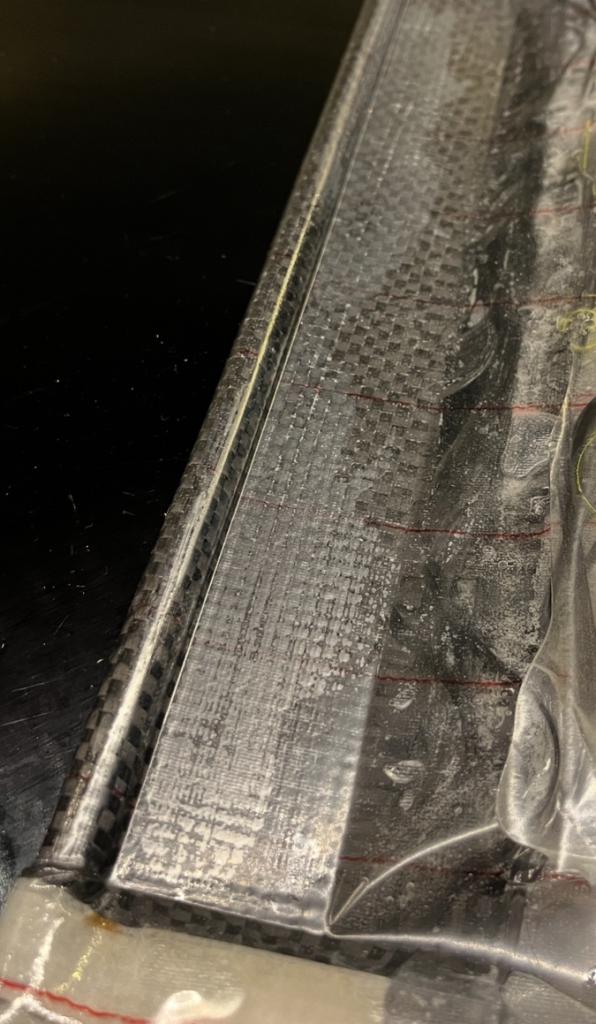

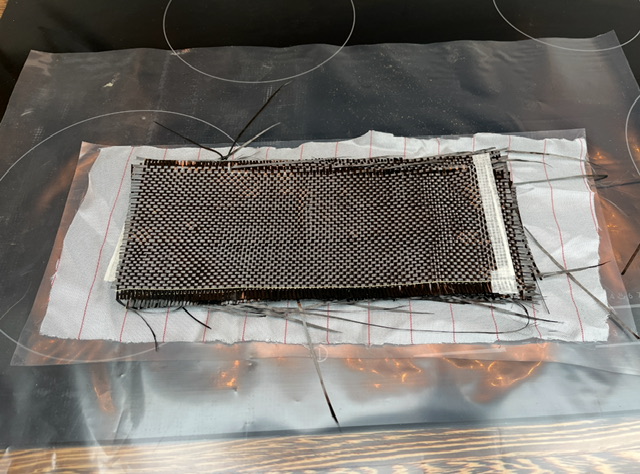

Volgende stap. Eerste 6 laagjes laminaat. Als dit uitgehard is wordt scharnier in de laatste 6 lagen meegelamineerd.

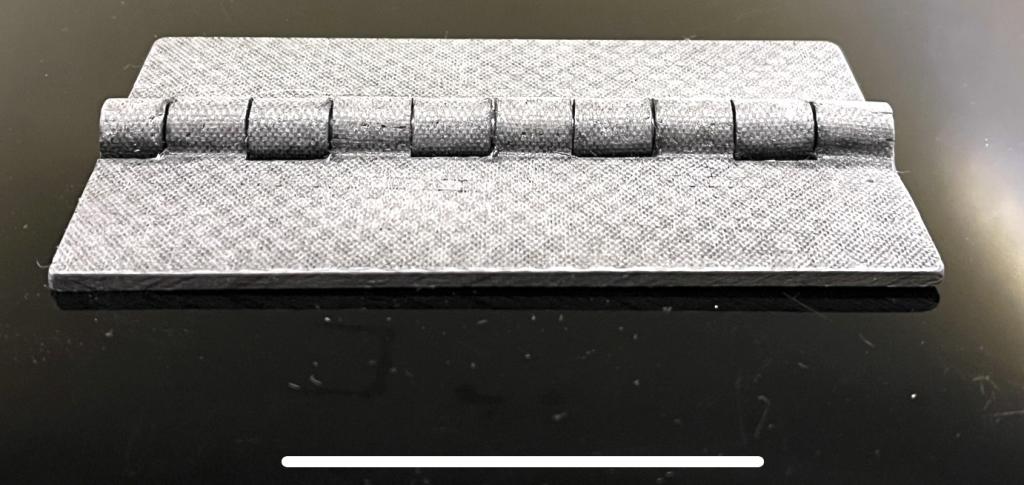

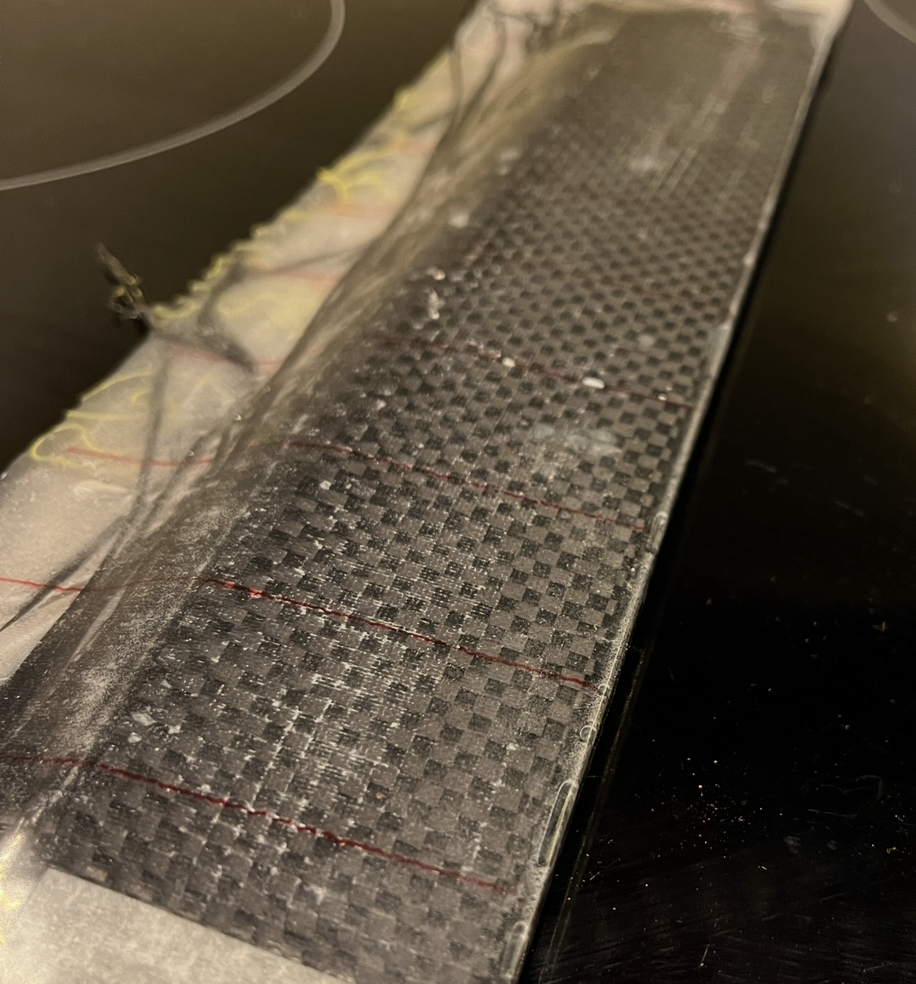

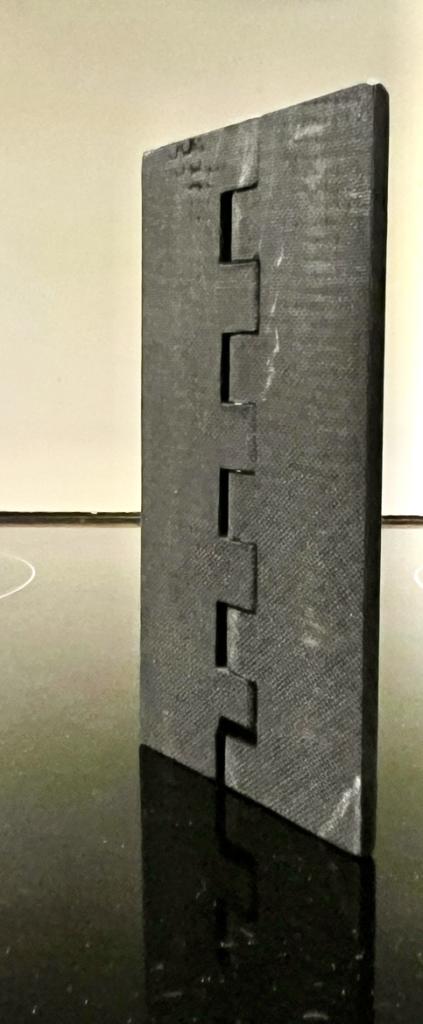

Een echt scharnier inmiddels

Ziet er kloek uit

Met de haakse slijper? Of toch de ijzerzaag?

holtere schreef :
Mooi!!

Netjes. Welk materiaal voor de pin ga je gebruiken ?

Dank, ben zelf ook blij dat deze stap goed gegaan is. Hikte er wel wat tegenaan.

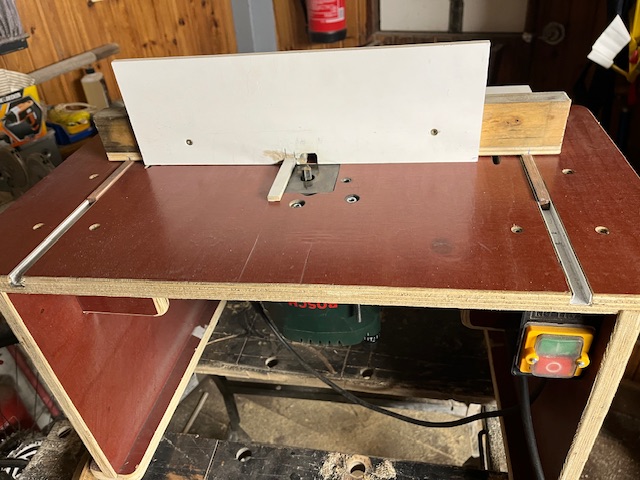

Heb de freestafel uitgebreid met een extra geleiding en 12 mm vingerlas-tool. Ook met de gedachte om op Griend het gooi-en-smijtvak onder het kooktoestel van laden te kunnen voorzien:

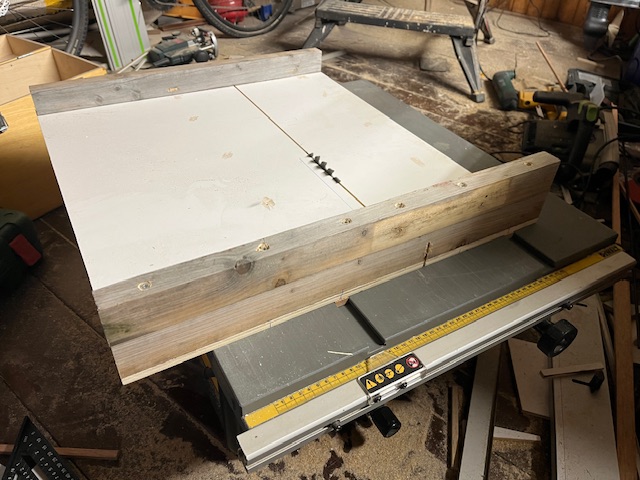

En meteen een zuiver haakse bak voor de zaagtafel gemaakt (bij gebrek aan een goede afkortzaag):



De pen is van massief koolstof. Gaat er met wrijving in; heb ‘em aan een kant met secondelijm geborgd.

Dit setje met bijbehorende secondenlijm (voor het eerst gebruikt - om de basis op de geleidelatten te laten zakken) is mij uitstekend bevallen trouwens! Meteen vast en veel sneller dan houtlijm.

Nou dat is een spannende lamineerklus gebleken…

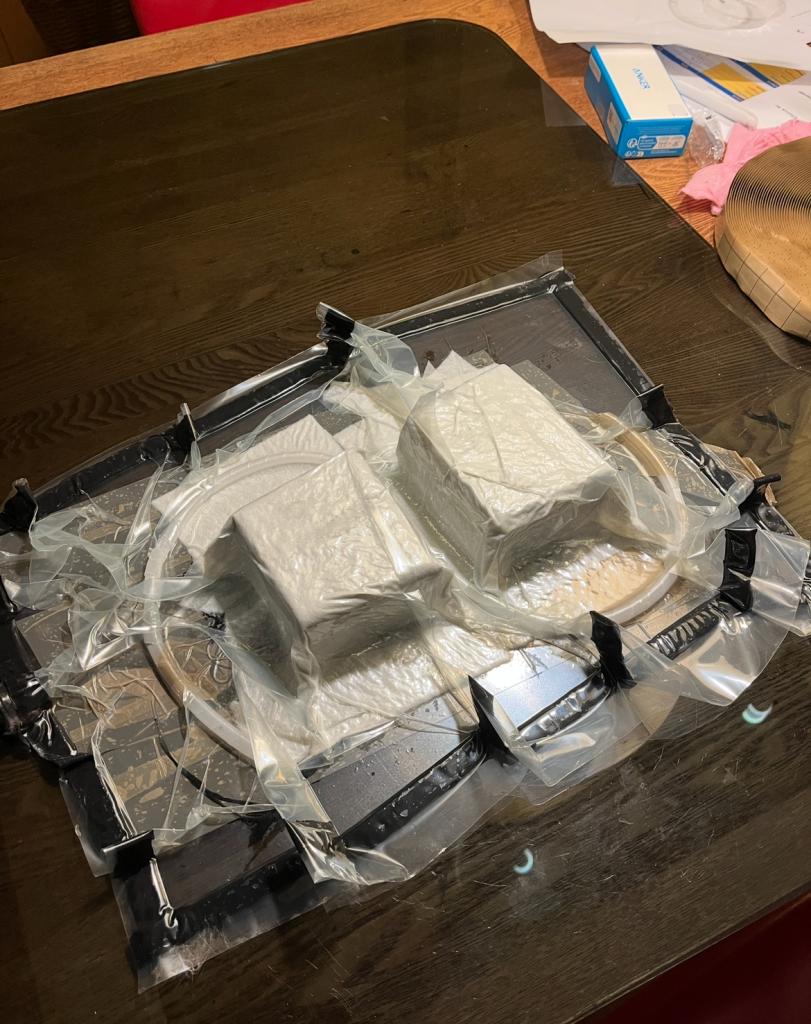

De conische bakjes die ik eerder dun had voor-gelamineerd waren “mwhaw” uit het vacuüm gekomen. Bij het vacumeren was het weefsel in de hoeken hier en daar blijkbaar wat verschoven/geplooid, waardoor er na het vlakschuren van de 4 zijden hier en daar maar wat flinterduns over was gebleven.

Net voldoende basis om vanavond op verder te lamineren, maar rondom, dus kopse aanslag en beide zijkanten heb ik nog 6 stroken extra gelegd (dat was oorspronkelijk niet de bedoeling).

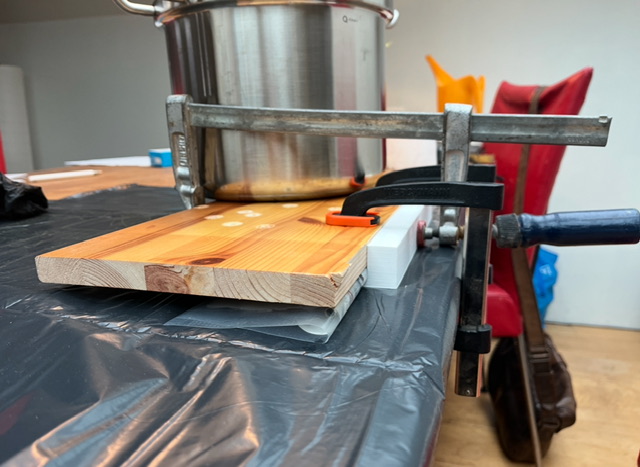

Daarna de kopse kanten en de platte bovenkant uitgelijnd en in de bankschroef nat tegen elkaar getrokken met een pakketje “peelply - nonwoven - folie - nonwoven - peelply” ertussen dat ik als geheel had klaargelegd.

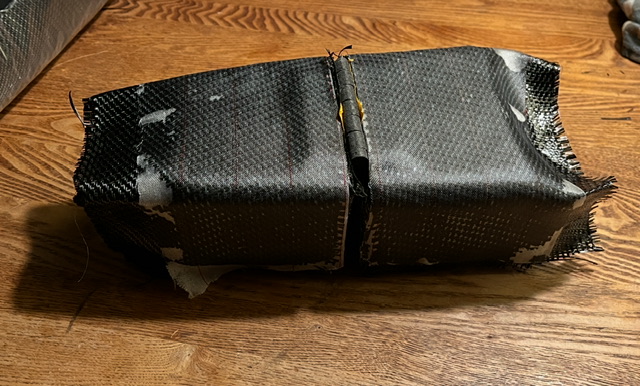

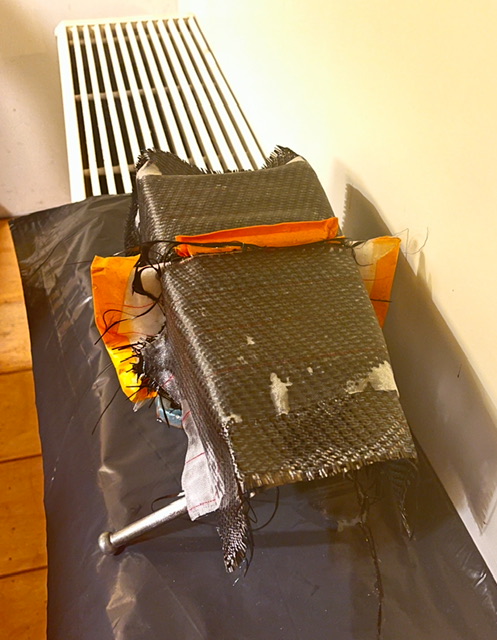

Toen het (hopelijk voldoende afgetapede ) scharnier erop uitgelijnd en nog 6 lagen in breedterichting over de bovenkant en zijkanten gelegd. Tot slot een laag decoratief keperweefsel (met Griend-blauw draadje erin geweven!) erop en peelply erover.

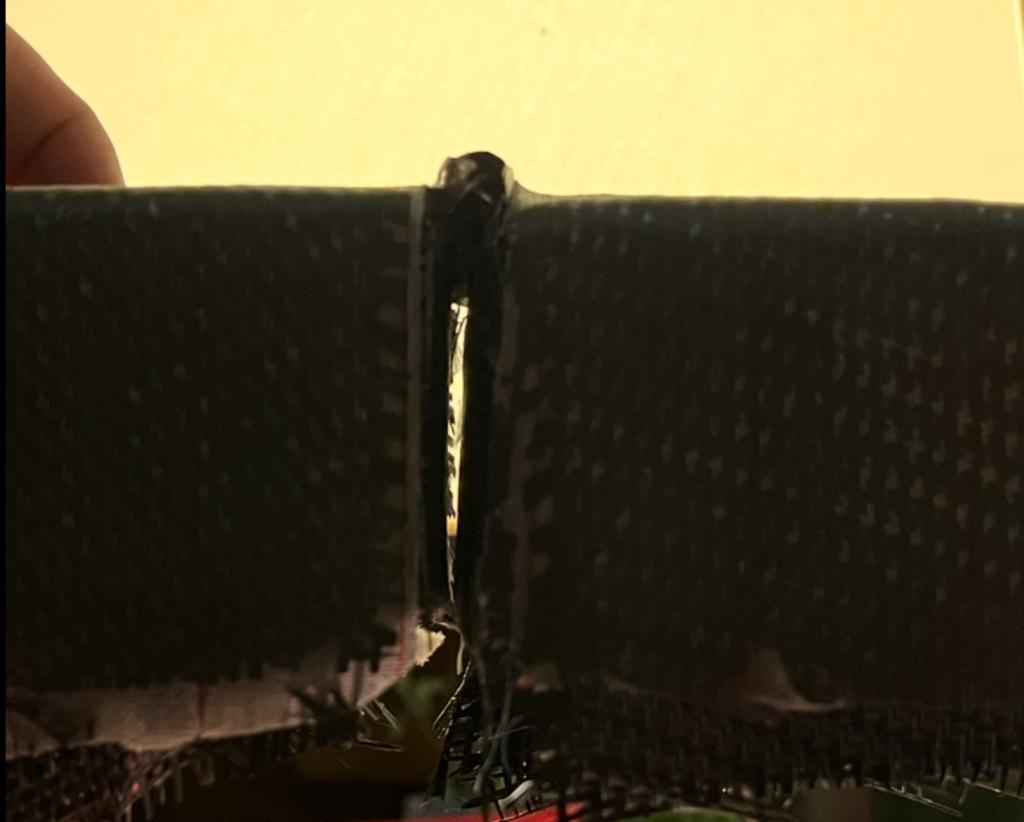

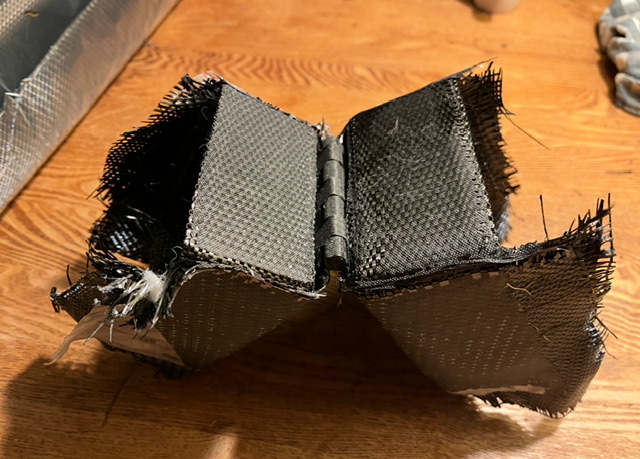

Benieuwd hoe dit wordt (en of ik er nog beweging in krijg!) wanneer uitgehard. Mixed feelings…

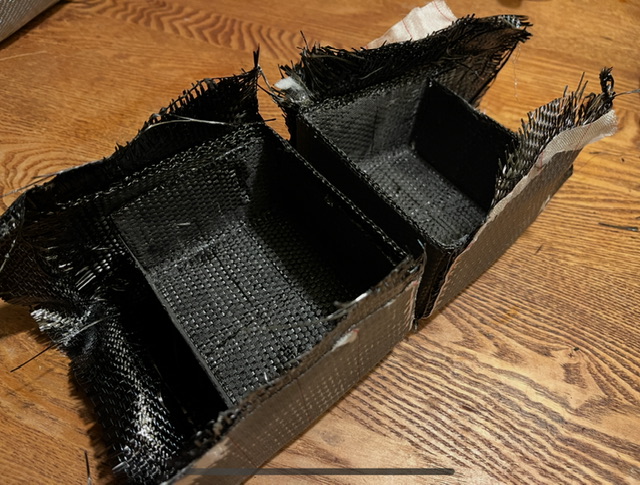

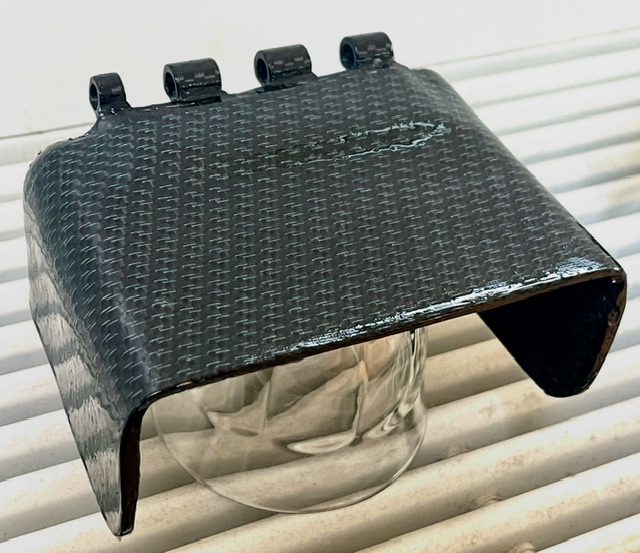

Slecht geslapen maar volgens mij moet dit goed gaan komen. Nog wel veel af te werken en er is nu een naad ontstaan tussen de kopse kanten, die oorspronkelijk koud tegen elkaar zouden moeten komen als aanslag. Dat dus nog opvullen met een pakket ingedikte epoxy oid.

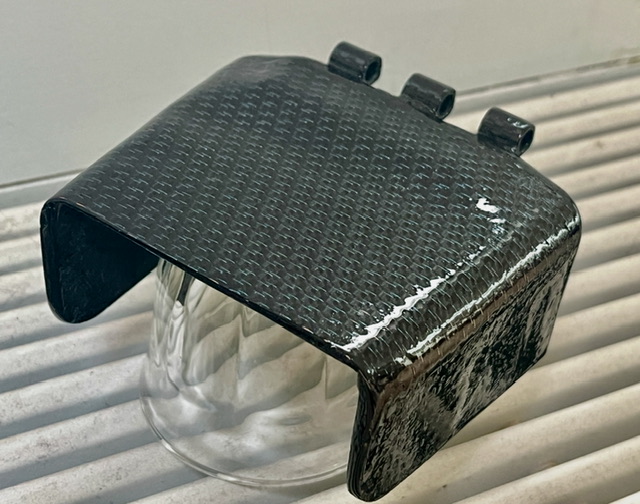

Kapjes krijgen de hoogte van de helmstok en zijn wat te hoog gehouden.

Rest van de dag in de oven (30 graden) en vanavond verder…

Wat denken jullie dat de beste manier is om de teakhouten helmstok hier in te bevestigen?

Ik zat aan een combinatie lijmen en doorbouten te denken, maar dat kan bij overbelasting wellicht puntbelasting op het hout geven, waardoor dit splijt bij de boutgaten?

Zou alleen verlijmen niet beter zijn? Geeft geen puntbelastingen en als de lijmverbinding faalt, dan blijft de helmstok onbeschadigd en kan ik iets anders verzinnen zonder meteen een hele nieuwe helmstok te hoeven maken…

Wat denken jullie?

PS: heb nog carbon sok liggen… Die zou ik in een paar lagen over de helmstok kunnen schuiven en dan nat in de hoeken van deze kappen kunnen klemmen; geeft een soort van lamineerverbinding dan…

Carbonsok ruim om het hout en vast lamineren in je blok. Mooi afwerken en je hout met wat katoenvezel en epoxy erin plakken? Kun je ook nog wat richten!
Bouten is zooo 6-7

Sok nog wat door laten lopen klinkt goed! Geeft wat meer ondersteuning en geleidelijkere verdeling van de krachten

6-7! Ok zoomer

Wouw!!

Chapeau!

Als ik het goed zie wordt de kracht die je op het scharnierende deel van de helmstok uitoefent alleen door het scharnier overgebracht naar het vaste deel van de helmstok. Is dat fail-safe of was het beter geweest als de zijvlap van het voorste doosje nog doorloopt over de zijvlap van het achterste doosje. Of wellicht heb je dit al in de planning om alsnog te maken als aanvulling.
