In deze sectie horen alleen topics welke een project beschrijven. Hiervoor gelden bijzondere regels. De beschrijving van het project staat centraal, reacties van zowel de Topic Starter (TS) als andere leden zijn alleen toegestaan indien deze rechtstreeks betrekking hebben op de projectinhoud. Zie ook de forumregels die hierop van toepassing zijn.

Onderwerp: vd Stadt Tasman 48 Afbouwen

vd Stadt Tasman 48 Afbouwen 03 jan 2024 19:09 #1532293

  • koko
  • koko's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 15960
Heel interessant om te volgen allemaal!
Het lijkt mij heel prettig om sommige zaken van scratch af opnieuw te kunnen doen. Je kan het dan helemaal doen naar je eigen normen en je weet exact waar je mee rondvaart. Van alles weet je tot in detail hoe het zit. De kunst blijft om geen short-cuts toe te staan aan jezelf. Keep it up ;)
Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 19 juni 2024 13:46 #1567332

  • Reed
  • Reed's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2221
Hoe verloopt het project, lukt het allemaal ?
Reed van Batavia (oud Nederlands) voor de Rede van Jakarta.
Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 20 juni 2024 11:58 #1567526

  • fer2nand
  • fer2nand's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1634
:blush: tja loop een beetje achter met potsen....

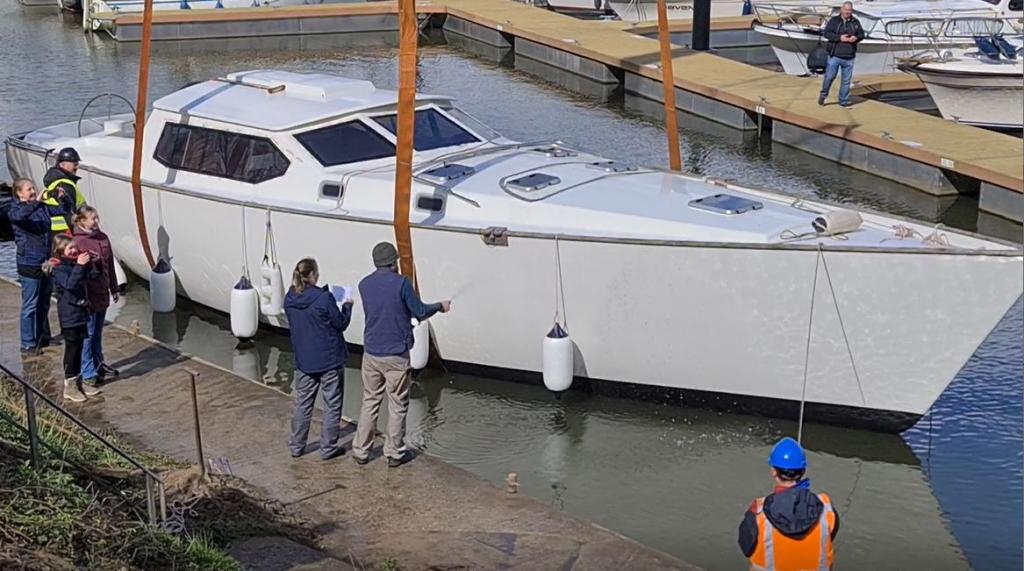

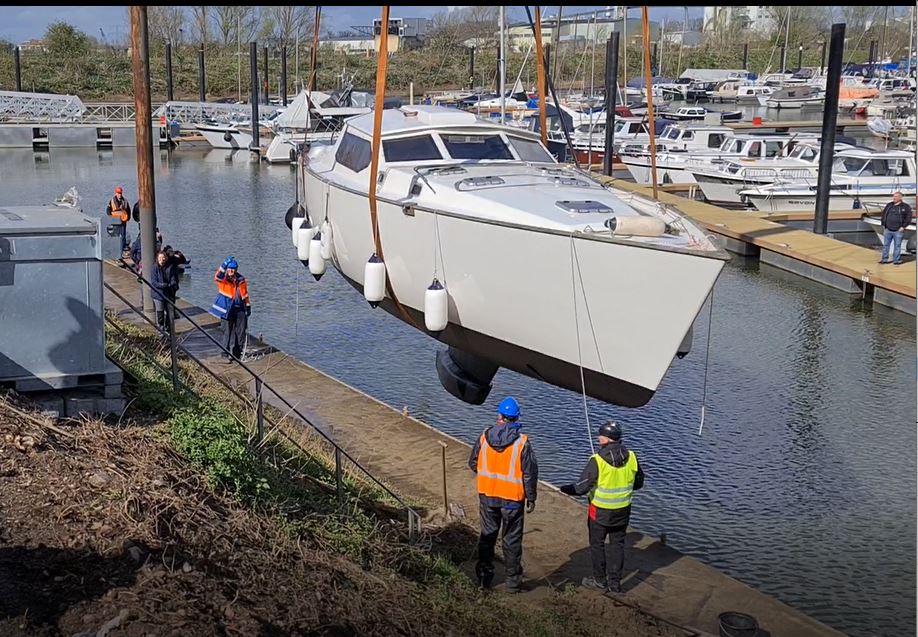

We liggen sinds april in het water, alles droog binnen geen lekkages op 1 van de 28 gaten :pinch:






Laser 777 -> Sailfish18 -> Neptun20 -> Sail Impala -> Hunter Formula One "Omnivoor" -> Eygthene24 "Kookaburra" -> Elvstrom31 "Zeeduif" -> Tasman 48 "Yara"
Laatst bewerkt: 20 juni 2024 12:02 door fer2nand.
Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 20 juni 2024 13:25 #1567549

  • Kendu
  • Kendu's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2007
Mooi hoor!
www.zeilbelevenissen.nl

Heb begrip, geen oordeel
Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 20 juni 2024 13:38 #1567555

prachtig schip zo!
Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 20 juni 2024 19:57 #1567642

  • Ilex
  • Ilex's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 9320
Wat een joekel!
Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 21 juni 2024 09:48 #1567723

  • Reed
  • Reed's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2221
DA`S GAAF !!!
Reed van Batavia (oud Nederlands) voor de Rede van Jakarta.
Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 21 juni 2024 09:50 #1567724

  • sy helios
  • sy helios's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 14781
geen verf meer nodig denk ik Ferdinand?
B) ;)
Helios is de zonnegod, Zoon van het Titanenpaar Hyperion en Theia, broer van Selene (Maan) en Eos (dageraad). Met zijn zonnewagen rijst hij bij dageraad op uit de Okeanos, rijdt langs de hemelkoepel en verdwijnt `s avonds in het westen weer in de oceaan.
Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 21 juni 2024 14:21 #1567769

Een aparte kiel. Ben benieuwd naar mast en tuig. Enorm hard gewerkt zo te zien. Als nieuw. ( oh ja dat is ie ook)
Wát zoek je? Wind?
Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 24 juni 2024 08:56 #1568250

  • fer2nand
  • fer2nand's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1634
sy helios schreef :
geen verf meer nodig denk ik Ferdinand?
B) ;)

Er mag nog wel een laagje verf op, vrijveel plekken waar je de latten nog kan zien, verder komen er nog wat luiken, andere ramen, aanpassingen aan de achter klep dus met een jaar ofzo weer de kant op om de boel binnen mooi af te lakken.
Laser 777 -> Sailfish18 -> Neptun20 -> Sail Impala -> Hunter Formula One "Omnivoor" -> Eygthene24 "Kookaburra" -> Elvstrom31 "Zeeduif" -> Tasman 48 "Yara"
Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 24 juni 2024 09:06 #1568253

  • fer2nand
  • fer2nand's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1634
Zwaardopzee schreef :
Een aparte kiel. Ben benieuwd naar mast en tuig. Enorm hard gewerkt zo te zien. Als nieuw. ( oh ja dat is ie ook)

Kiel ben ik erg blij mee, Erik heeft daar een goed ontwerp voor geleverd, de bulb is feitelijk een langere koorde van de kiel die als eindplaat werkt voor het dunnere stuk, dit dunne stuk geeft bij hogere snelheid de meeste lift. Het onderstuk levert dan weer effectief meer lift bij lagere snelheid.

Kiel weegt in totaal 6,7 ton net zo zwaar als de diepe kiel van 220 / 240 cm echter wij zitten nu op 190 cm met ongeveer gelijke weerstand en lift als het origineel.

Er zijn een aantal kielbouten toegevoegd, totaal is nu 7 dubbele rijen en 2 enkele kielbouten voor en achter, kortom 16 stuks M30, kielvlak is 11 centimeter dik dat blijft vast en zeker zitten B)
Laser 777 -> Sailfish18 -> Neptun20 -> Sail Impala -> Hunter Formula One "Omnivoor" -> Eygthene24 "Kookaburra" -> Elvstrom31 "Zeeduif" -> Tasman 48 "Yara"
Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 24 juni 2024 12:25 #1568319

vraagje; is het tuig ook aangepast op die geringere diepgang bij gelijkblijvende kielballast?
Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 24 juni 2024 15:53 #1568381

  • fer2nand
  • fer2nand's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1634
De kiel is niet zwaarder wel complexer van vorm, een bulb variant waardoor we meer gewicht lager in de kiel kunnen hebben in vergelijking met een standaard vin vorm zoals het origineel.

We hebben dus hetzelfde gewicht, met een gelijk oprichtende kracht, maar minder diep. Het zwaartepunt van onze kiel is gelijk dan de standaard kiel, het gewicht ook, dan is het niks anders dan Moment = kracht x arm

De Mast is overigens een stukje korter, dit kan omdat we ipv een 7/8 een 19/20e tuigage gaan gebruiken, dit komt ook allemaal weer ten goede aan het beperken van de loefgierigheid die andere Tasmans en Samoa's ervaren.
Laser 777 -> Sailfish18 -> Neptun20 -> Sail Impala -> Hunter Formula One "Omnivoor" -> Eygthene24 "Kookaburra" -> Elvstrom31 "Zeeduif" -> Tasman 48 "Yara"
Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 24 juni 2024 17:36 #1568396

helder, lijkt allemaal goed te kloppen dan.
Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 25 juni 2024 12:05 #1568530

  • fer2nand
  • fer2nand's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1634
Goed terug naar waar ik was gebleven met updates....

De kiel, kaal weegt deze 3800 kilo en hier komt nog een bulb onder van 2500 kilo lood en nog een 150 kilo aan glas, bouten etc.

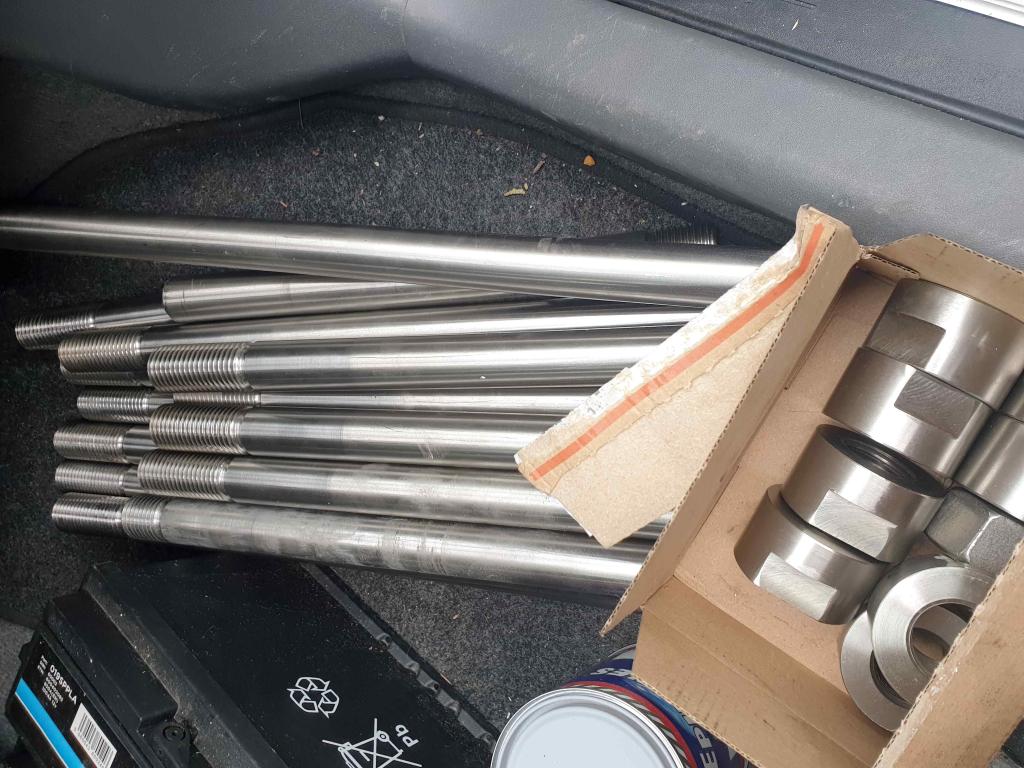

Om al dit gewicht op de plaats te houden komen er een aantal kielbouten bij, 7 rijen en 2 enkele, totaal dus 16 stuks M30, deze bouten zitten in de kiel met een extra brede moer op 25 tot 35 cm diep.

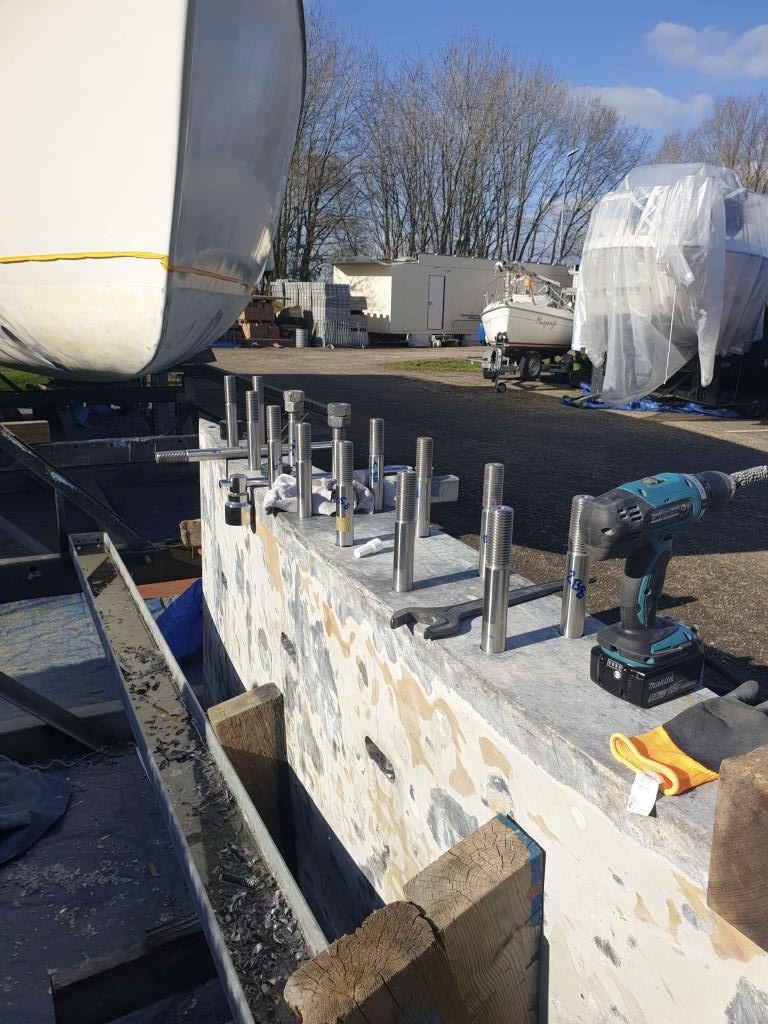

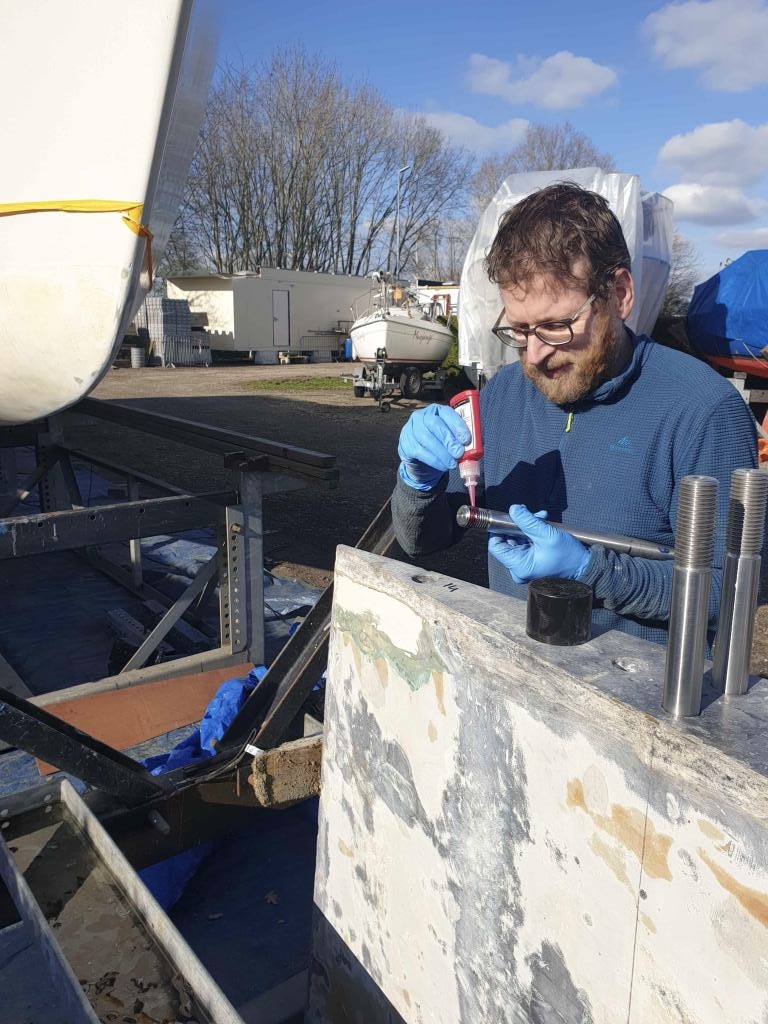

Nadat de gaten erin zaten kunnen de bussen en nieuwe draadstangen erin. Dat ziet er al aardig indrukwekkend uit.



Laser 777 -> Sailfish18 -> Neptun20 -> Sail Impala -> Hunter Formula One "Omnivoor" -> Eygthene24 "Kookaburra" -> Elvstrom31 "Zeeduif" -> Tasman 48 "Yara"
Laatst bewerkt: 25 juni 2024 12:37 door Noballast. Reden: Foto’s rechtgezet
Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 25 juni 2024 12:17 #1568534

  • fer2nand
  • fer2nand's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1634
De volgende stap was de bulb voorbereiden.

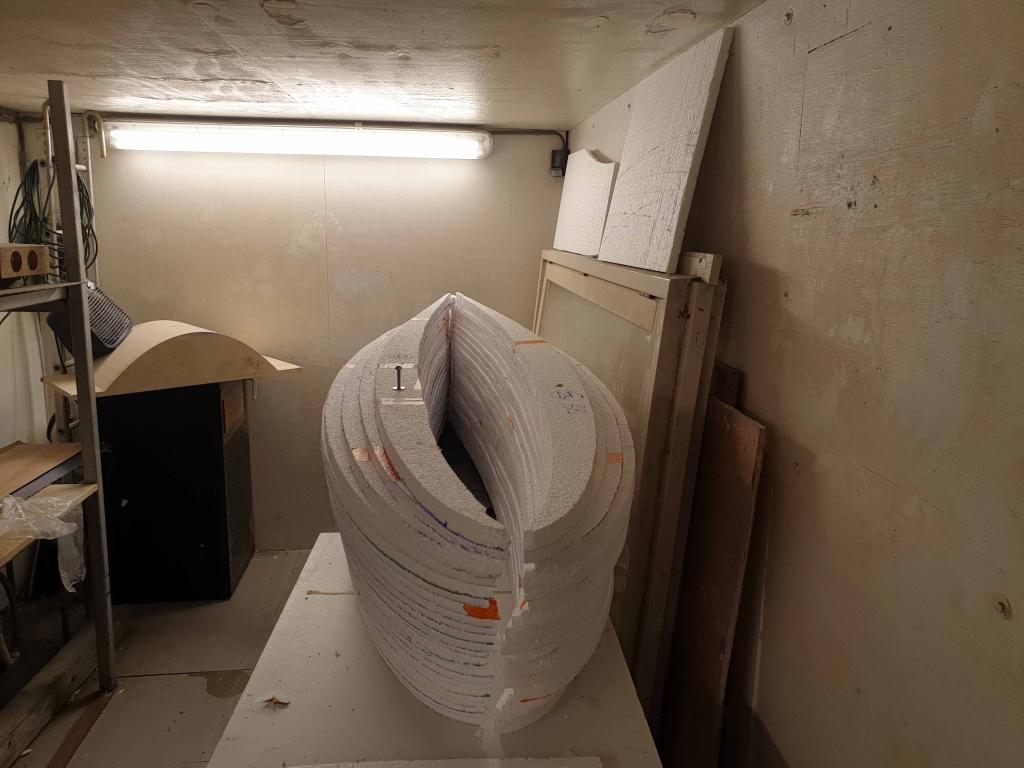

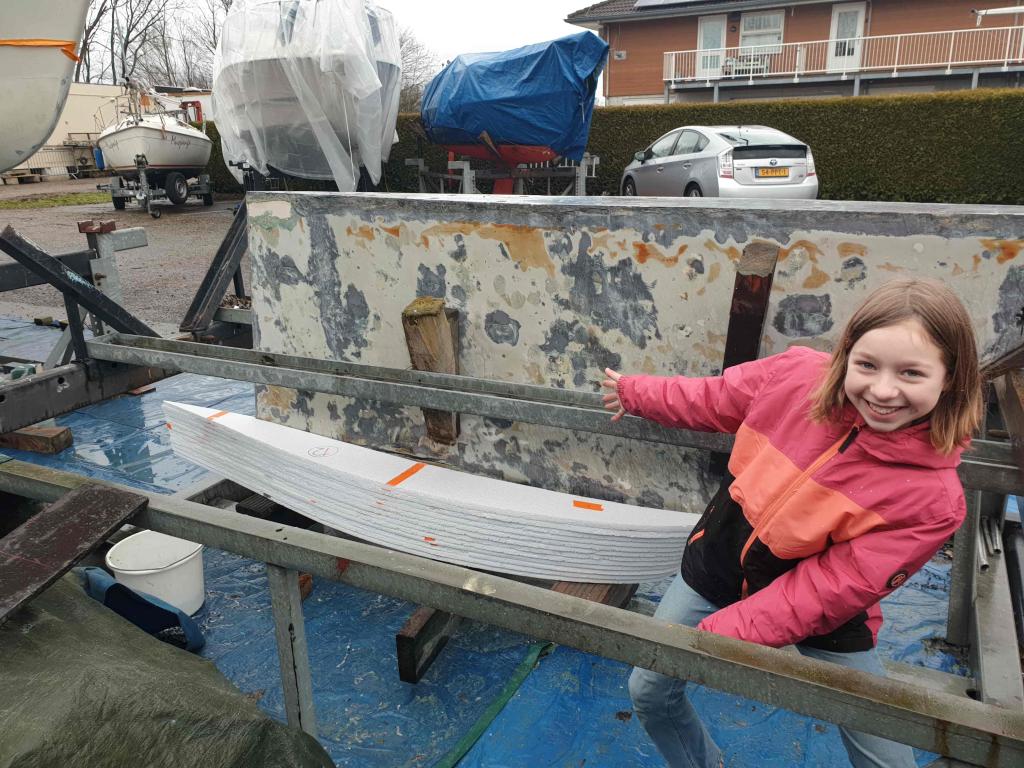

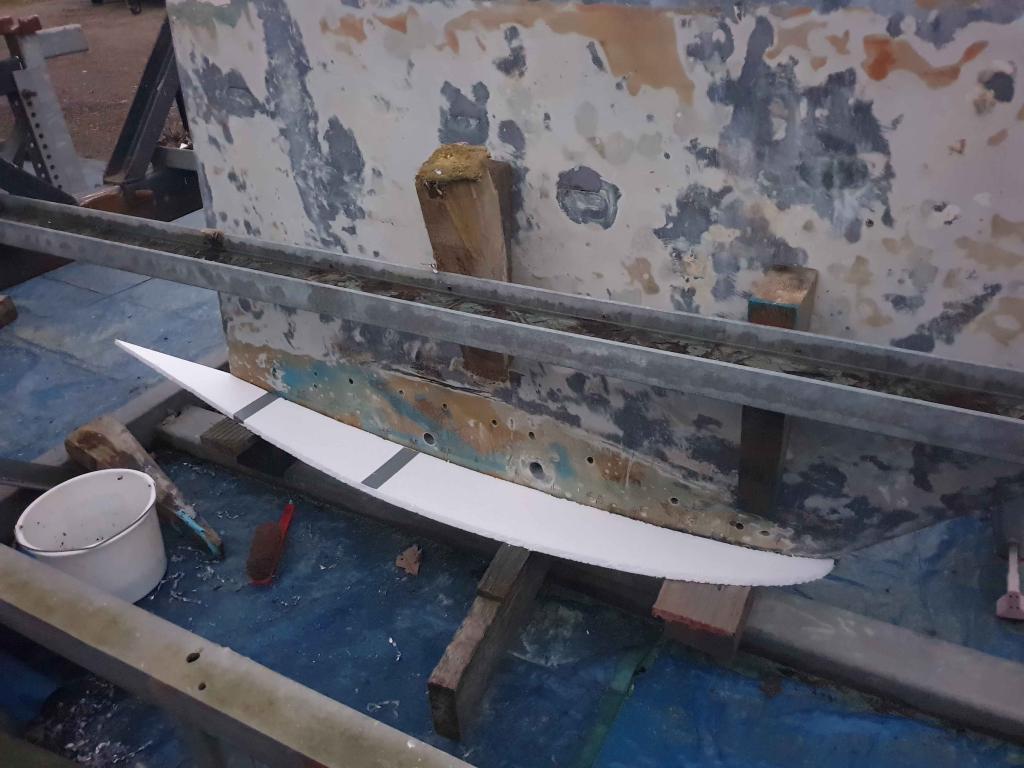

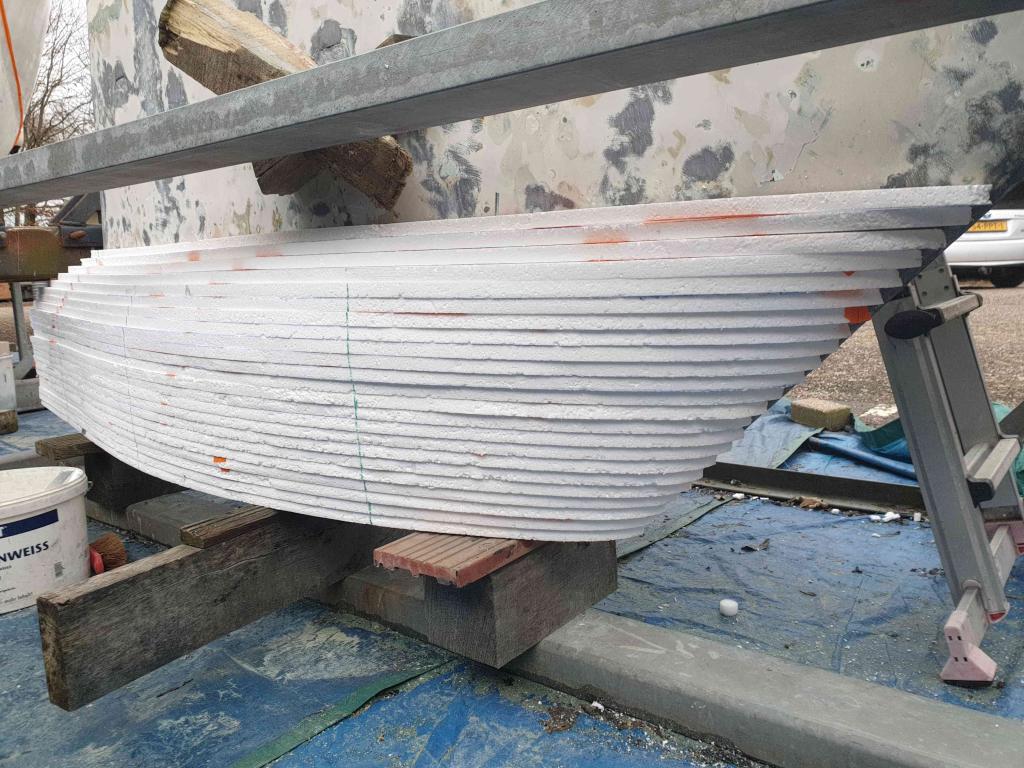

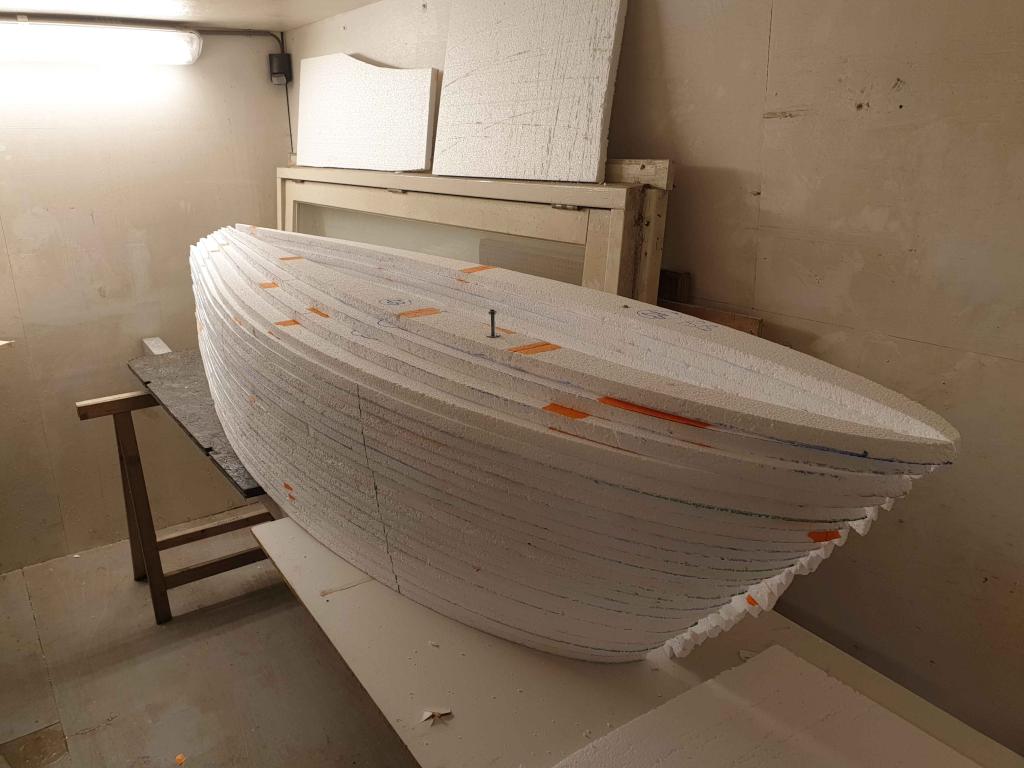

Op basis van de CAD tekening hebben we de kiel in plakken gesneden en deze 1:1 uitgeprint an overgezet op polystyreen, 20 + laagjes maken de BB en SB mal.

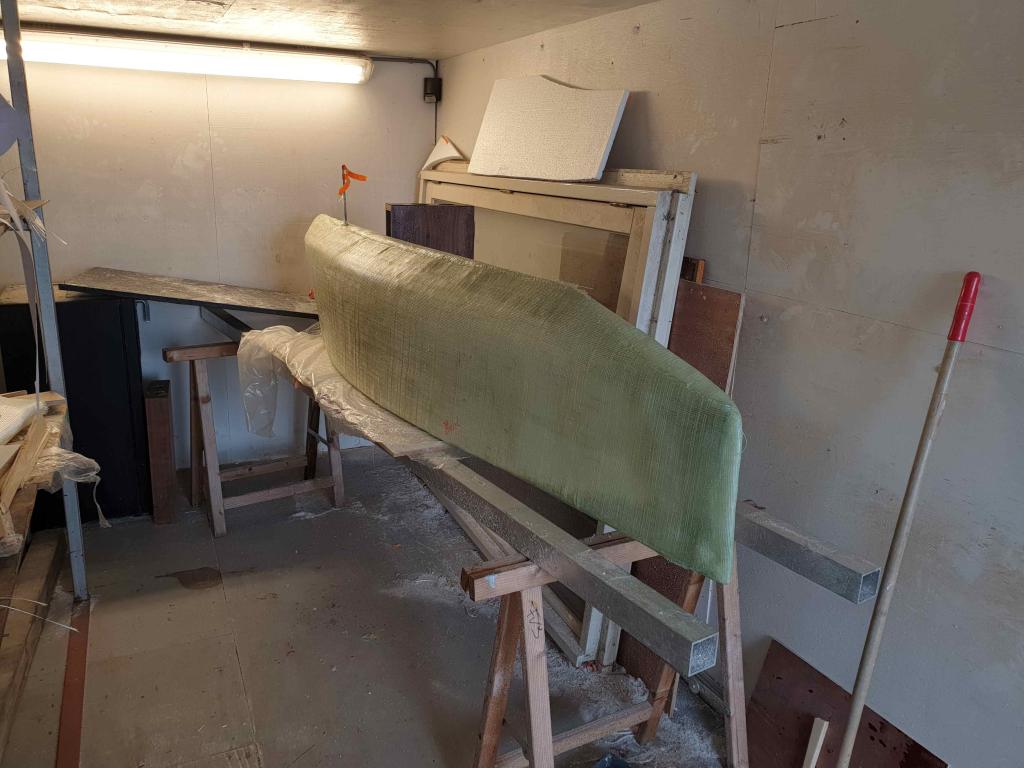

Vervolgens de mal wat geschuurd zodat de plakken mooi in elkaar overlopen, folie erom heen en een flink aantal lagen glas verder hadden we de mallen.

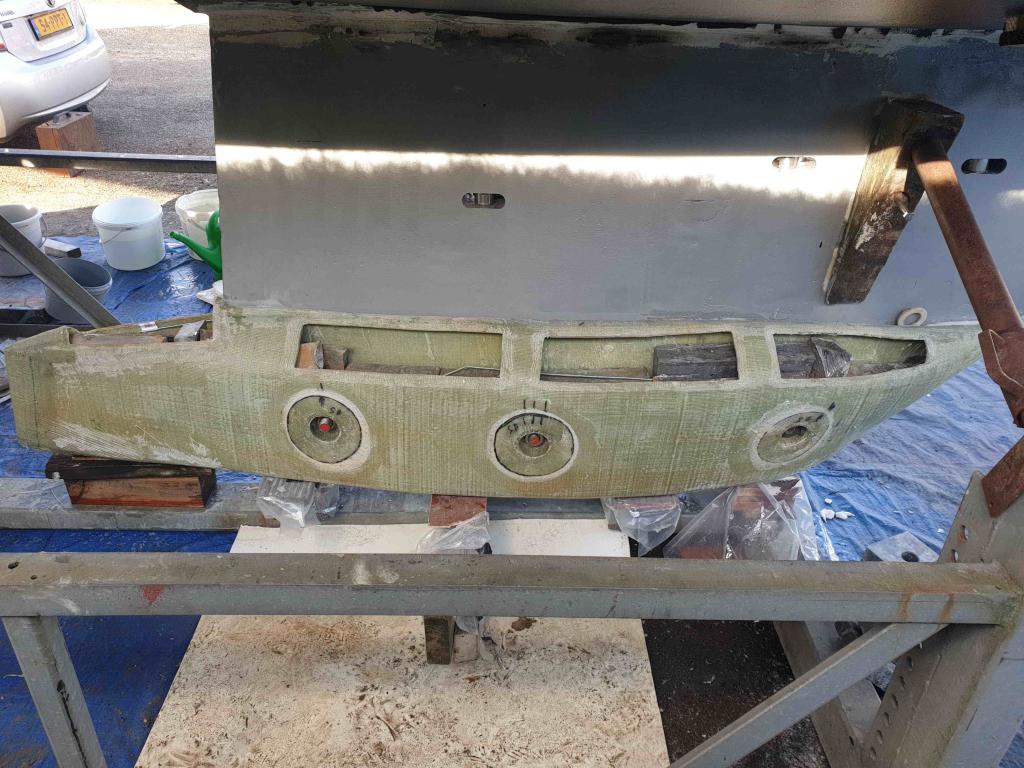

Klepjes erin gemaakt zodat we de kiel kunnen vullen en daarna passen tegen de kiel en de te boren gaten aftekenen.

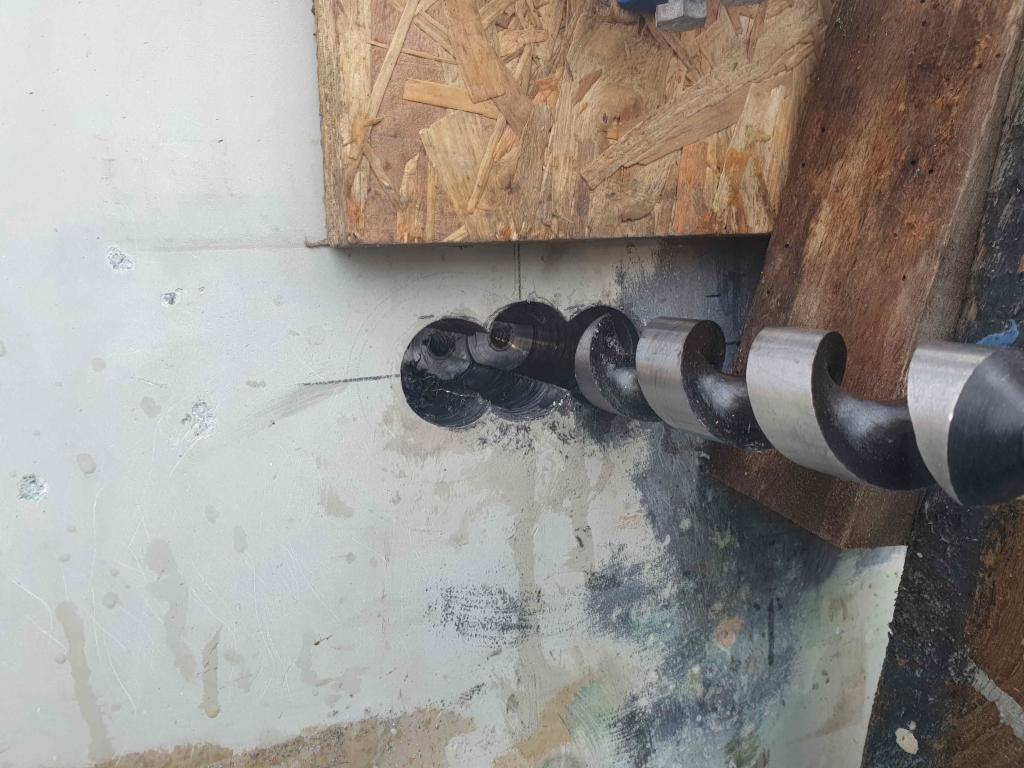

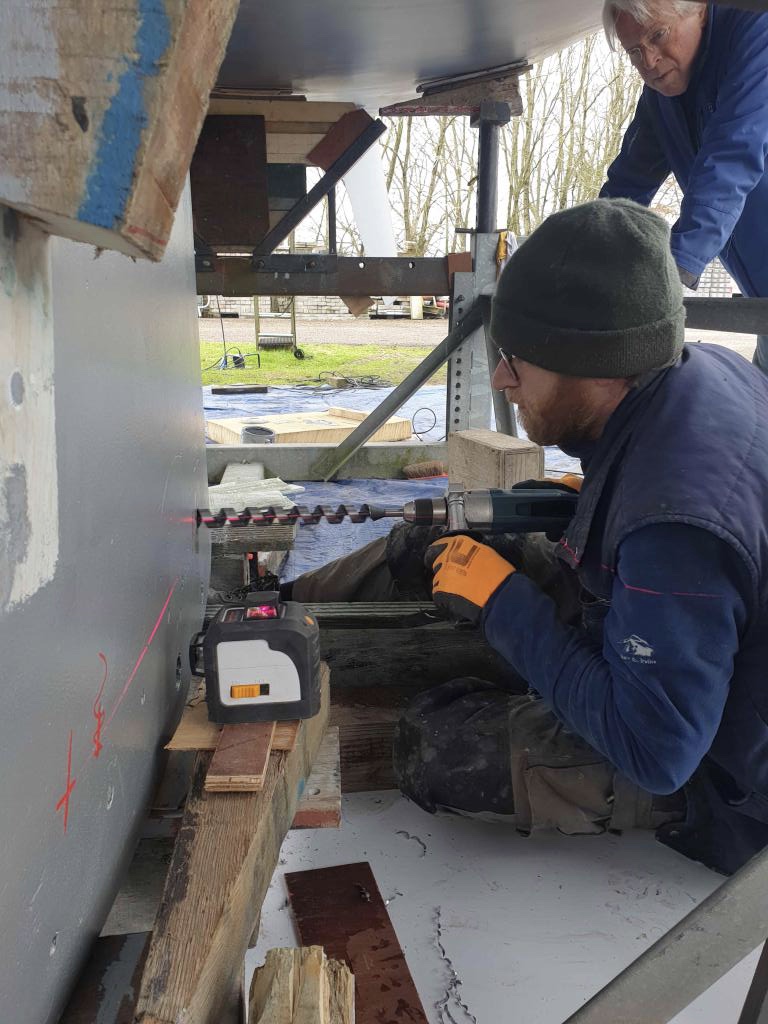

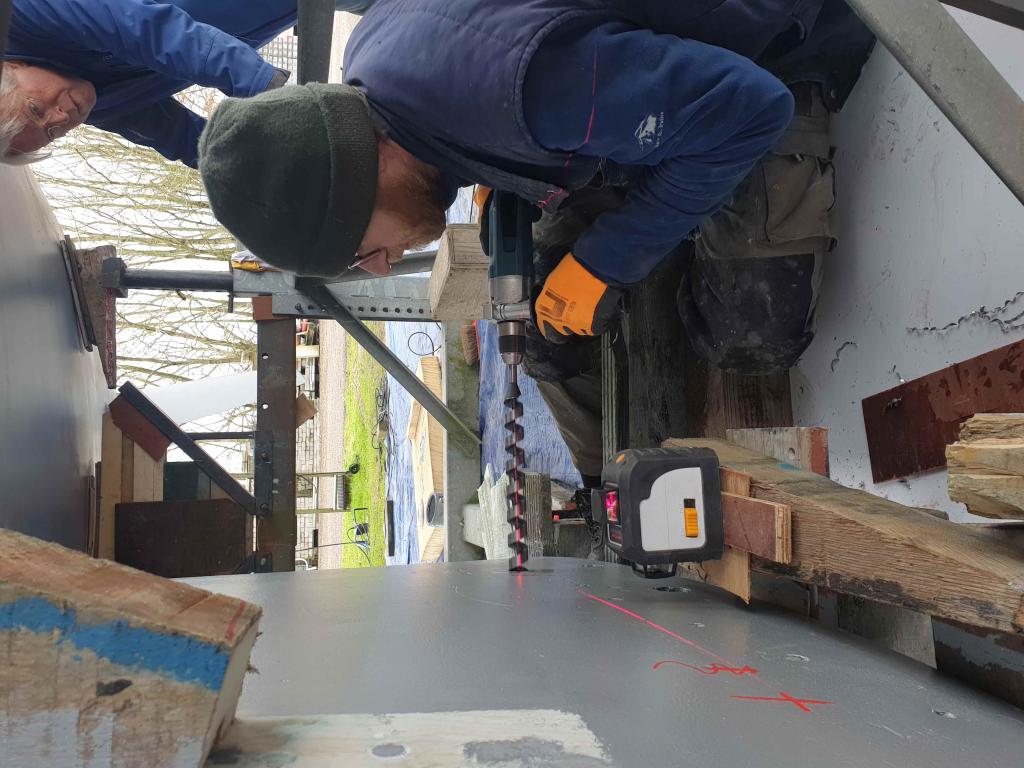

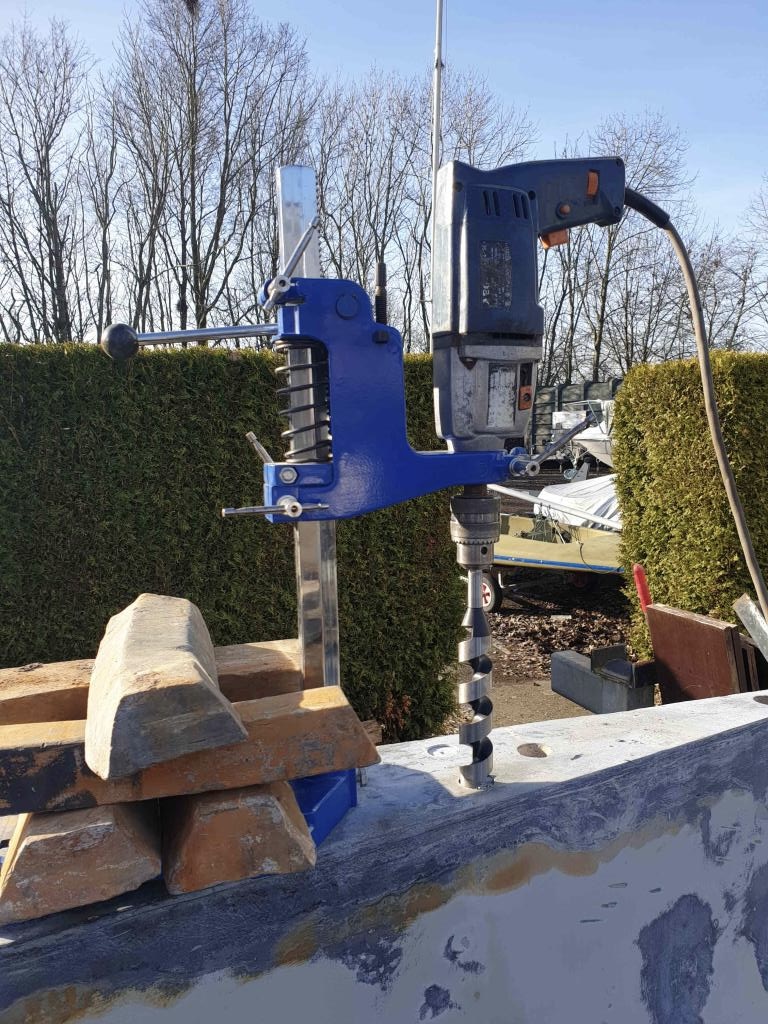

Nog meer gaten boren (ik gebruik hiervoor een laagtoeren boormachine met een houtspiraalboor voor hardhout)


(ziet er zo een stuk makkelijker uit 90 graden gedraaid...... :side: )

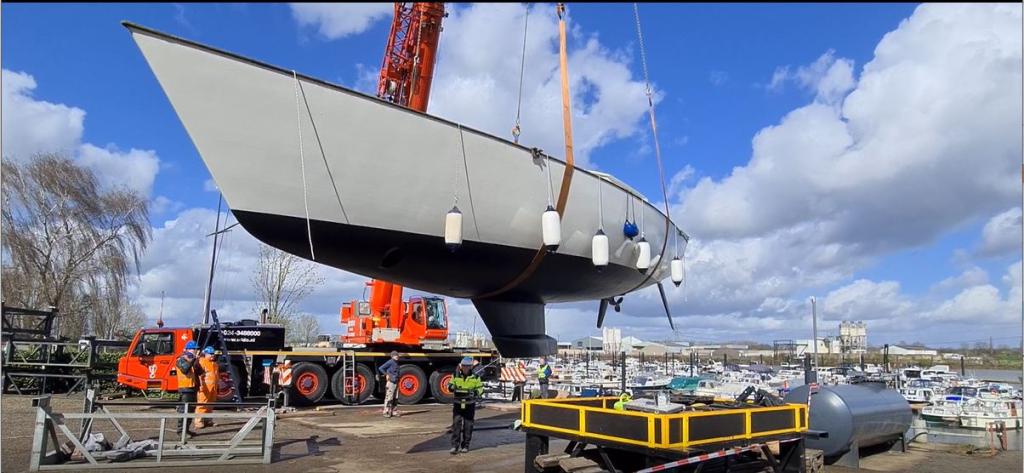

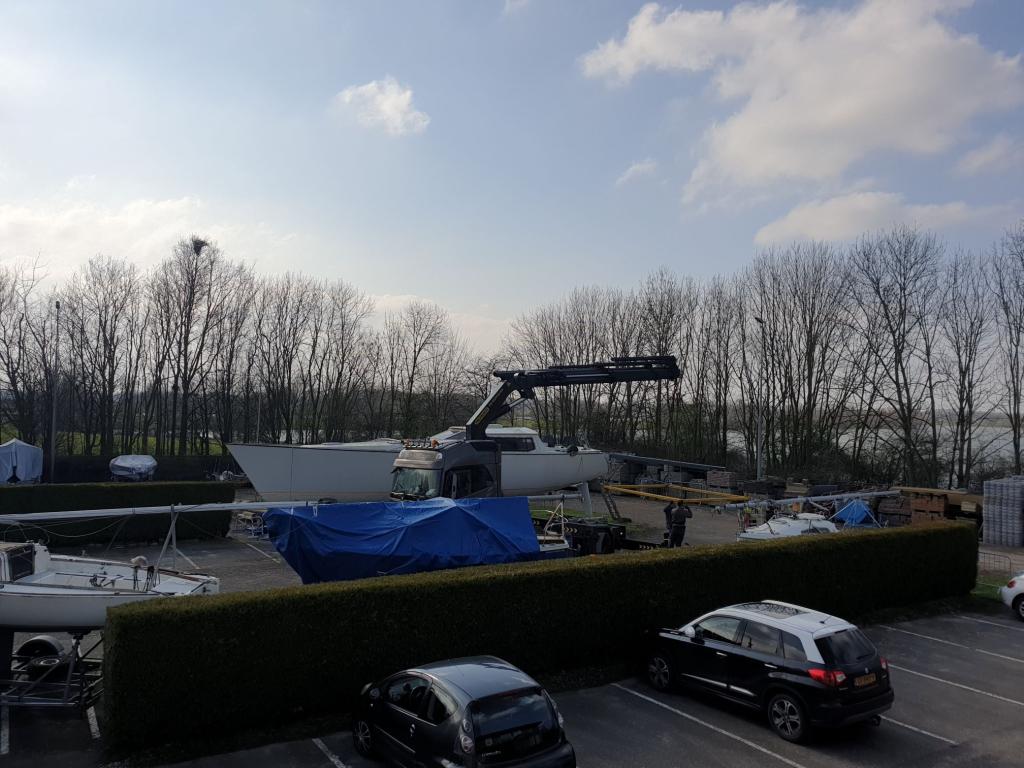

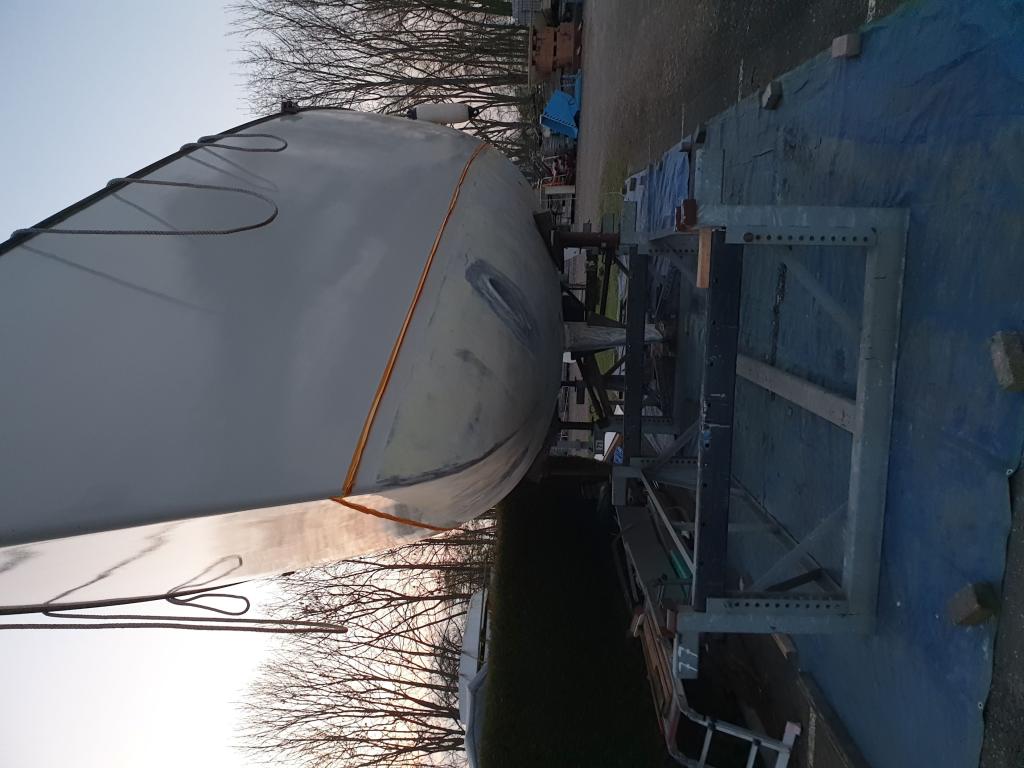

Voor de oplettende kijker....de boot is nu ook op de kiel gezet, 14:30 kwam Max Gremmen met zijn kraanwagen om de boot op de kiel te zetten.
Een spannend moment want nu komt al het meetwerk en secuur werken samen, zijn alle gaten goed, recht en op de juiste plek. Er was 5 minuten vijlen nodig om 1 gat ietsjes ruimer te maken maar daarna was de passing perfect.
Vervolgens is de boot 3 cm opgetild en zijn de vulplaatjes geplaatst waarna er 5 tubes 3M 5200 tussen de romp en kiel gespoten, goed rondom de kielbouten voor de perfecte afdichting.








Om 18.00 stond de boot stabiel op zijn kiel, missie geslaagd
Laser 777 -> Sailfish18 -> Neptun20 -> Sail Impala -> Hunter Formula One "Omnivoor" -> Eygthene24 "Kookaburra" -> Elvstrom31 "Zeeduif" -> Tasman 48 "Yara"
Laatst bewerkt: 25 juni 2024 12:44 door fer2nand.
Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 25 juni 2024 12:29 #1568538

  • fer2nand
  • fer2nand's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1634
Nadat de bulb met 5 kilo epoxylijm tegen de bulb is gelijmd en aangetrokken dmv de 3 M30 bouten die dwars door de kiel steken was het tijd voor het vullen met lood.

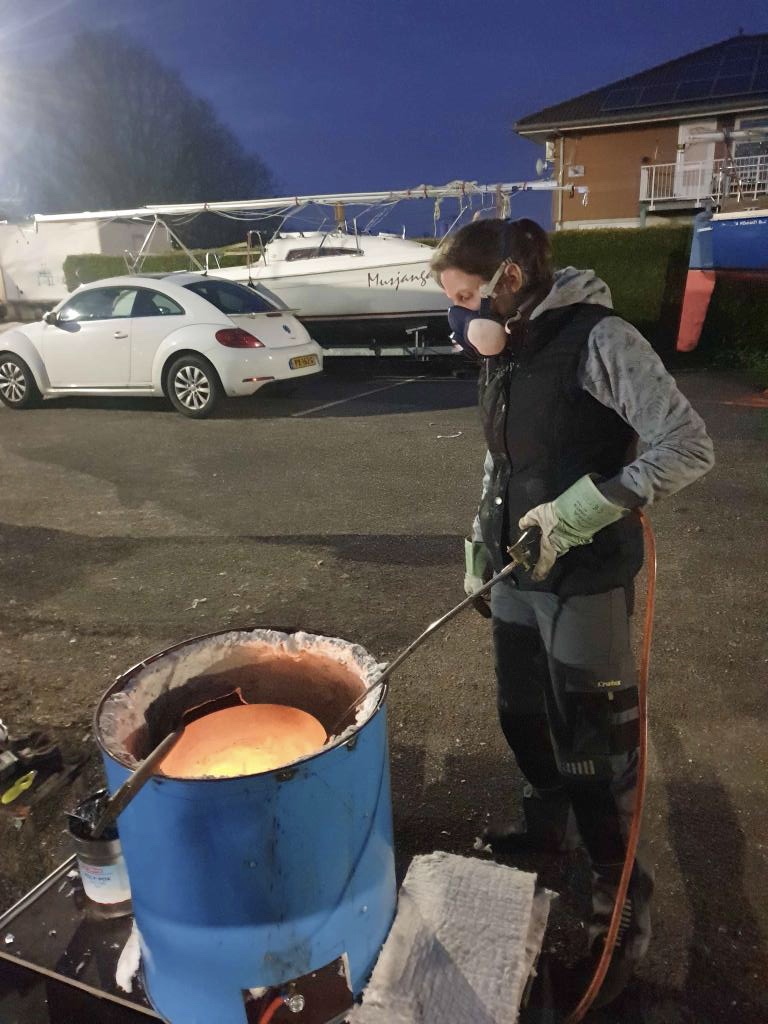

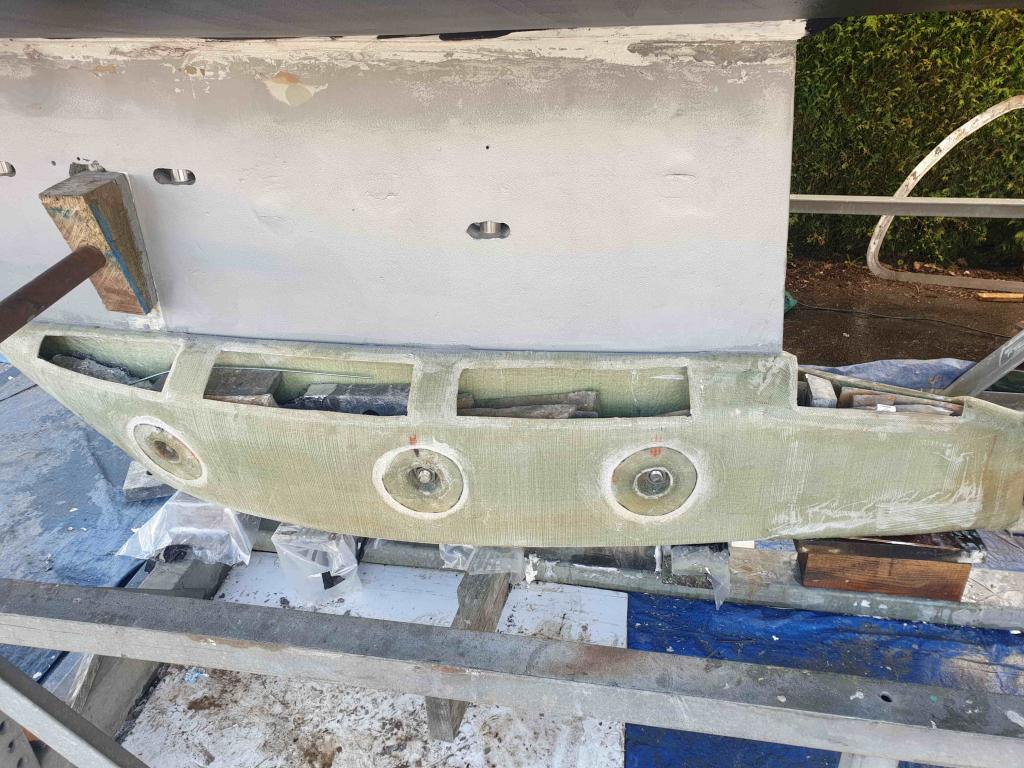

Dit doen we door de blokken lood zo netjes mogelijk te stapelen (tetris fitnes parcours 2.0) en aan te gegoten met gesmolten lood, de temperatuur van het lood is hier belangrijk bij 425 tot 450 graden vloeide dit het mooiste uit.
Laag voor laag is de kiel volgestapeld en aangegoten, ook belangrijk om de mal goed gekoeld te houden om brosheid te voorkomen.

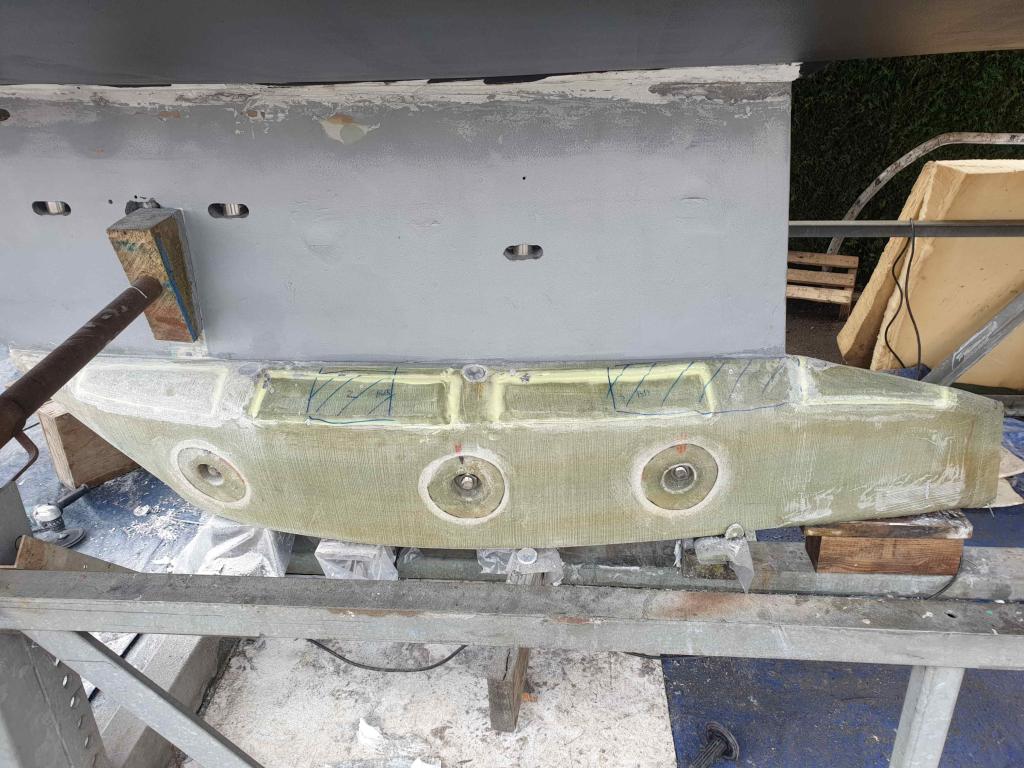

2500 kilo verder konden de klepjes dicht.

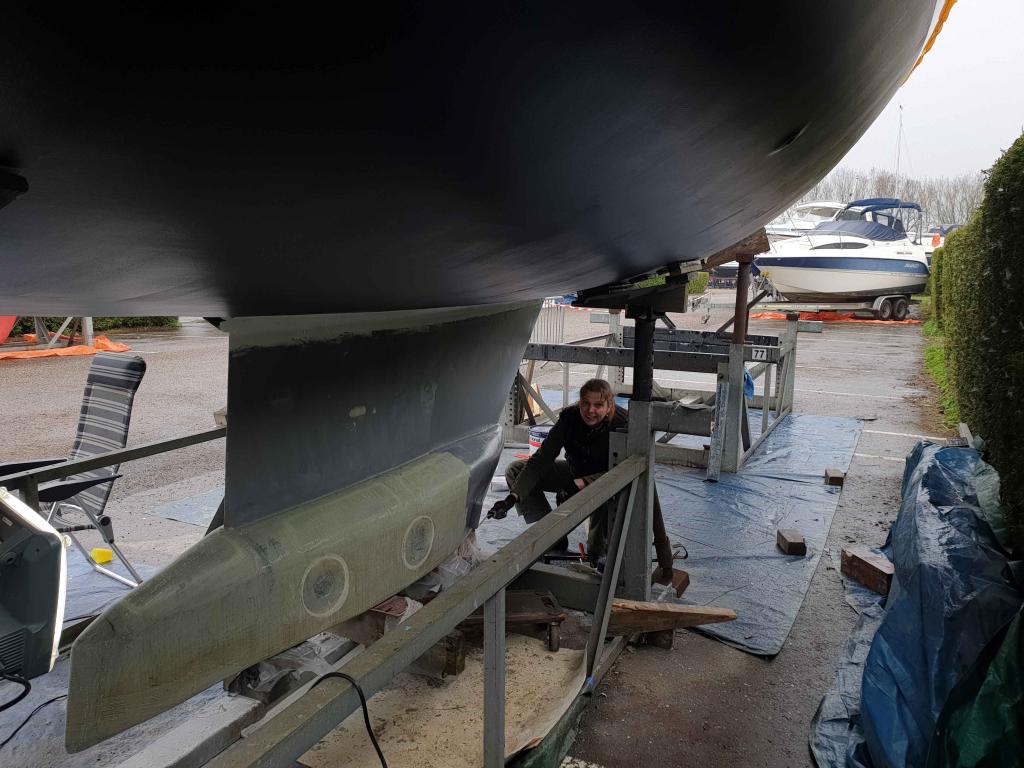

Schuren, plamuren, primer en antifouling erop

Laser 777 -> Sailfish18 -> Neptun20 -> Sail Impala -> Hunter Formula One "Omnivoor" -> Eygthene24 "Kookaburra" -> Elvstrom31 "Zeeduif" -> Tasman 48 "Yara"
Laatst bewerkt: 25 juni 2024 12:40 door Noballast. Reden: Foto’s rechtgezet
Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 25 juni 2024 12:43 #1568540

Respect en bewondering! Johan


Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 25 juni 2024 12:48 #1568541

Sodeju wat een klus zeg! Knap dat je dat zelf aan durft te pakken zo!

Hoe gaat dat met die polyester kist waar het vloiebaar lood ingegoten wordt? Houdt dat voldoende lang voor het verbrandt? Of koelt het vloeibaar lood voldoende snel af? Heeft na stolling weinig te houden natuurlijk, maar zou ook niet goed zijn als het er bij de eerste grondberoering afbrokkelt.
Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 25 juni 2024 13:18 #1568551

Waar is de kiel van gemaakt, niet van ijzer aan de boor te zien. Hoe zitten die draadeinden vast in de kiel? Wel een flinke klus. Ooit een stalen doos kiel gevuld met 3500 kg gesmolten lood.
geen sponsor alhier
Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 25 juni 2024 13:20 #1568553

geweldig mooi proces dit! Knap dat jullie dit zelf kunnen. Prachtig resultaat.
Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 25 juni 2024 13:33 #1568556

  • fer2nand
  • fer2nand's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1634
helmsman 38 schreef :
Waar is de kiel van gemaakt, niet van ijzer aan de boor te zien. Hoe zitten die draadeinden vast in de kiel? Wel een flinke klus. Ooit een stalen doos kiel gevuld met 3500 kg gesmolten lood.

Lood met antimoon, dat is dus flink taai. De draadeinden zitten vast DMV bussen die 25 tot 35 cm diep in de kiel zitten, die trek je er niet uit.
Laser 777 -> Sailfish18 -> Neptun20 -> Sail Impala -> Hunter Formula One "Omnivoor" -> Eygthene24 "Kookaburra" -> Elvstrom31 "Zeeduif" -> Tasman 48 "Yara"
Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 25 juni 2024 13:39 #1568558

  • fer2nand
  • fer2nand's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1634
Nachtvlinder schreef :
Sodeju wat een klus zeg! Knap dat je dat zelf aan durft te pakken zo!

Hoe gaat dat met die polyester kist waar het vloiebaar lood ingegoten wordt? Houdt dat voldoende lang voor het verbrandt? Of koelt het vloeibaar lood voldoende snel af? Heeft na stolling weinig te houden natuurlijk, maar zou ook niet goed zijn als het er bij de eerste grondberoering afbrokkelt.

Het is alleen aangieten, dus de temperatuur valt mee, het grootste deel van de warmte is snel door de loodblokken opgenomen, de rest houden we met koeling ter plekke onder controle, meer dan een graad of 60 aan de buitenkant hebben we niet gemeten.

Het is nog meer dan sterk genoeg, de mal is 9 tot 13mm dik en zelfs al zouden we de bulb verliezen (wat me sterk lijkt) dan hangt er nog altijd 4000 kilo kiel onder de boot.
Laser 777 -> Sailfish18 -> Neptun20 -> Sail Impala -> Hunter Formula One "Omnivoor" -> Eygthene24 "Kookaburra" -> Elvstrom31 "Zeeduif" -> Tasman 48 "Yara"
Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 25 juni 2024 14:33 #1568567

  • fer2nand
  • fer2nand's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1634
helmsman 38 schreef :
Waar is de kiel van gemaakt, niet van ijzer aan de boor te zien. Hoe zitten die draadeinden vast in de kiel? Wel een flinke klus. Ooit een stalen doos kiel gevuld met 3500 kg gesmolten lood.

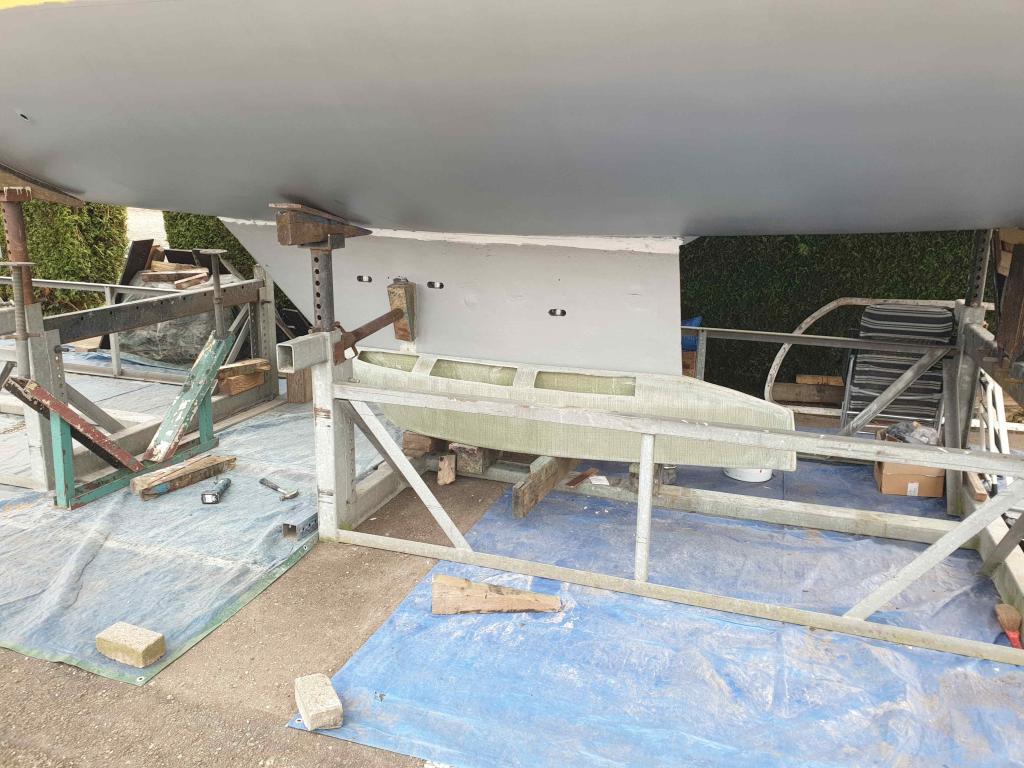

zeilersforum.nl/media/kunena/a.../20240310_172600.jpg

Op bovenstaande foto zie je de zilveren bussen in de kiel zitten, feitelijk een oversized moer
Laser 777 -> Sailfish18 -> Neptun20 -> Sail Impala -> Hunter Formula One "Omnivoor" -> Eygthene24 "Kookaburra" -> Elvstrom31 "Zeeduif" -> Tasman 48 "Yara"
Alleen ingelogde leden kunnen reageren.

vd Stadt Tasman 48 Afbouwen 29 juni 2024 18:49 #1569282

  • Reed
  • Reed's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2221
Schitterend project waar blijkbaar goed over wordt nagedacht. Veel plezier en succes
Reed van Batavia (oud Nederlands) voor de Rede van Jakarta.
Alleen ingelogde leden kunnen reageren.
