Onderwerp: Gat op het Instrumentenpaneel verkleinen - Epoxy

Hallo,

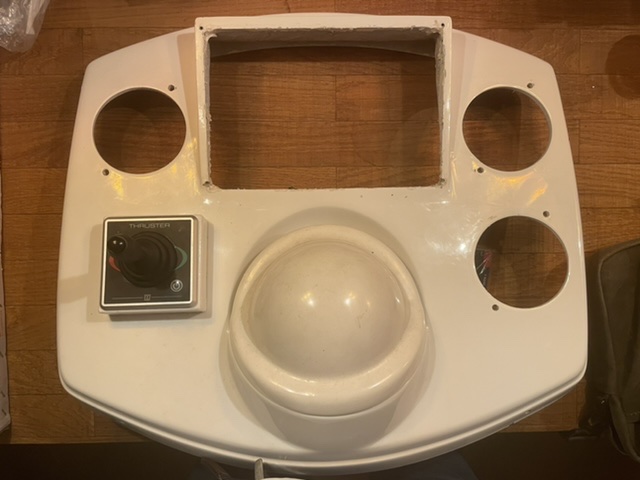

Vandaag ben ik begonnen met de vervanging van mijn instrumenten. Waar eerst een C70 zat, komt nu een Axiom 9. De vorige eigenaar had een “doos” op de instrumentendoos op de stuurstand gemaakt. Als ik zo kijk vermoed ik met polyester of epoxy en glasweefsel, en daarna alles geverfd.








Om de nieuwe plotter kwijt te kunnen moet ik het gat kleiner maken en een randje aan de binnenkant maken waar ik een beugel op kan schroeven.

Ik heb nog nooit met epoxy gewerkt. Wat is de slimste aanpak?

Eerst helemaal dicht maken en nieuw gat zagen, of kun je ook alleen een extra randje aan de bestaande rand plakken? Hoe stevig wordt zoiets?

binnenzijde goed ruim kaalschuren met schuine vlakken.
Buitenzijde randen ook kaal schuren en vlak houden.
Triplex plaatje nemen met de buitenafmetingen van het gat en deze tijdelijk met ductape oid aan de buitenzijde plakken.

Neem nu iets van gips, en druk nu je plaat in het gips totdat je gat er ca 5 a 7 mm inzit (dus tot aan je paneel)
Gips hard laten worden, paneel uitnemen, gibsmal voorzien van verpakkingsplastic.
Triplex verwijderen van je paneel, paneel in je gibsmal plaatsen, epoxy aanmaken in het gat gieten.
Epoxymat op een plaat ruim op maat verzadigen met epoxy en aanbrengen. zijkanten van de mat goed aandrukken tegen de binnenzijde van je console
drogen, afwerken.

De Optimaal schreef :
Ik werk best af en toe met epoxy en glas, maar deze stap snap ik niet. Kun je die toelichten? Alvast bedankt!

Rinus schreef :
Epoxy matten er nat tegenaanboetseren vind ik zooooo'n kliederboel en dan nog in model houden..
Daarom maak ik van het eindproduct vaak een afdruk zodat de matten kunnen blijven liggen in de juiste houding en kunnen uitharden.
De vlakken waar epoxy mee in contact komt en net mag hechten leg ik altijd een stuk dik plastic van verpakkings materialen, die kun je naderhand zo van je epoxy aftrekken en heb je gelijk een redelijk glad oppervlak.
Voor het inpregneren van de epoxy matten gebruik ik een plaat waar zo'n stuk doorzichtig plastic op ligt, ruim bemeten, epoxymat in het midden en insmeren. Daarna plastic en al oppakken en in de mal duwen. Platic aan de bovenzijde en vanaf het plastic luchtbellen ed eruit drukken. Ook de zijkanten goed aandrukken. Door het plastic is het schoon werken zonder dat je zelf onder de kliederzooi zit

Zelf heb ik dan de luxe van een vacuum pomp en doe het geheel nog in een zak om vacuum te trekken.
Na drogen plastics eraf halen en alles zit dan al in model, evt ongerechtigdheden bijwerken, dwz kleine oneffenheden wegplamuren of iets groter maken (10cent formaat) en die met ingedikte epoxy bijvullen. ingedikte epoxy na aanbrengen voorzien van weer een transparant stukje plastic zodat je kan zien hoe je hem in model drukt.

volgens mij bestaat er gewoon een frame van Raymarine om van een C70 naar een Axiom 9 te gaan.

www.bootschappen.nl/adapter-voor-montage-axiom.html

Gepost met de officiële Zeilersforum-app

De Optimaal schreef :
Hoi Pim,
We snappen niet helemaal hoe je die mal maakt. Plaatje ter grote van het gat? Nieuwe gat of oude gat?
En als je hem er wat dieper in drukt, wat dan? en krijg je dan geen uitstulping van 6-7 mm?
Kortom, we kunnen het nog niet helemaal visualiseren.
Tekeningetje met dwarsdoorsnee misschien?

het gat in je paneel afdekken met een stukje tripex en vastzetten met ductape,
Je paneel insmeren met bv zeep en op zijn kop met het triplex plaatje aan de buitenzijde in een bakje leggen.
Bakje volgieten met vloeibare gips iod (Mal siliconen is zelfs beter maar duur)
Als het gips droog is en je je paneel eruit trekt heb je toch een negatief van wat je wel maken/aansmeren...

Wat is dat toch tegenwoordig op ZF?

Weer iets dat onnodig ingewikkeld wordt gemaakt. Als TS het door Bert65 gepresenteerde RM frame (dat waarschijnlijk weer de wereld moet kosten) te duur vindt is de simpelste oplossing: een vlak plaatje van de goed maat lamineren uit epoxy en niet te licht glasweefsel (zwaarder = snellere dikteopbouw) en daar het benodige frame uitzagen.

Het plaatje dat vrijkomt uit het frame bewaar je voor het volgende opvulklusje.

Het kan ook goedkoper en eigenlijk nog makkelijker.
Stukje multiplex, aan twee zijde bekleden met epoxy en glasweefsel. Frame uitzagen. Binnen en buitenrand verzadigen met epoxy. Klaar.

kan natuurlijk ook maar begreep uit de vraagstelling hoe de vrager dit zou kunnen herstellen met epoxy...en daar antwoord ik op. vroeg niet of dat we hem aardig vonden

Overigens doordat "Wat hebben die ZF" zijn er vaak wel hele creatieve oplossingen aangedragen en ja soms niet van toepassing of te duur/ ingewikkeld op hetgeen gevraagd werd maar bij andere klusssen wel altijd een bron van crea om iets op te lossen dus ja ik ben wel blij met "Die ZFfers"...

Beste allemaal,

Het opbouwframe vind ik niet te duur en heb ik zelfs liggen. Helaas past deze net niet op de console. Als ik het frame monteer dan ontstaat er door een bolling onderaan een kier tussen het console en het frame, en ik wil dat niet kitten oid. Vandaar dat ik het gat wil verkleinen en de Axiom zonder frame wil monteren...

Ik heb alleen nog nooit zo'n klus gedaan (of met epoxy gewerkt). Na Youtube kijken heb ik ene globaal idee, maar ik neem de tips hier zeker mee!

Men neme een stukje multiplex, 6mm. of zo. Zaag dit netjes op maat zodat het er van achteruit ruim in past. Maak de sparing in de console van achteren goed schoon daar waar het plankje ingelijmd gaat worden. Verf het in een mooi kleurtje, zaag de uitsparing eruit en lijm het van achteren vast. Gebruik daarvoor wat ingedikte epoxy (kant en klaar te koop) waarmee je ook de kopskant van het multiplex afdekt ter bescherming voor inwatering.

MarcelT schreef :
Zit die bolling in de basis waar het frame op moet komen? En je ziet er niet overheen om die basis op de één of andere manier vlak te maken? Iets dat niet kant en klaar past, is vaak wel pas te maken. En qua kitten. Iets dat zonder een zachte pakking op iets anders wordt geschroefd, is nooit waterdicht, ook niet als het ogenschijnlijk vlak en zonder kieren op de ondergrond ligt. Als er geen vocht onder mag komen is kitten bij gebruik vn een los frame dus altijd noodzakelijk.

Je kan aan de onderzijde van het bestaande gat ook een dun plaatje triplex lijmen (met ingedikte epoxy) en na uitharding aan de buitenkant daar overheen lamineren. Het gat wordt dan naadloos gedicht en als je het laminaat vlak afwerkt en de nieuw plotter sluit met een (bijgeleverde?) pakking daarop aan, ben je ook waterdicht

Succes!

Ik heb uiteindelijk een mal gemaakt voor een passtrookje epoxy. Als die hard is (nog een paar dagen denk ik), dan ga ik die inlijmen en afwerken.

Maar nu moet ik ook iets verzinnen om de plotter vast te maken. De standaard Axiom montagebeugels zijn veel te groot.

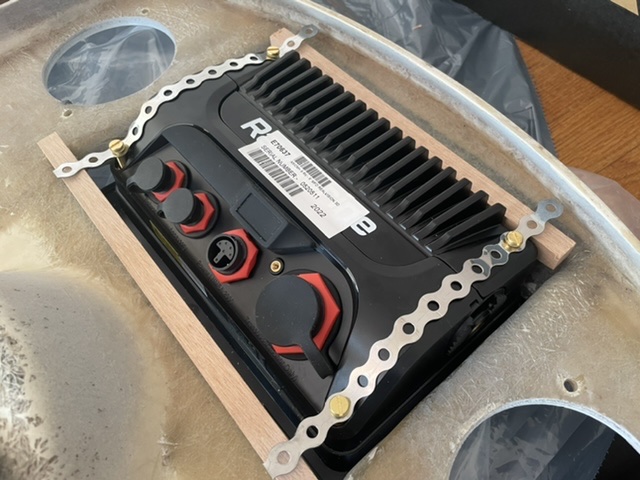

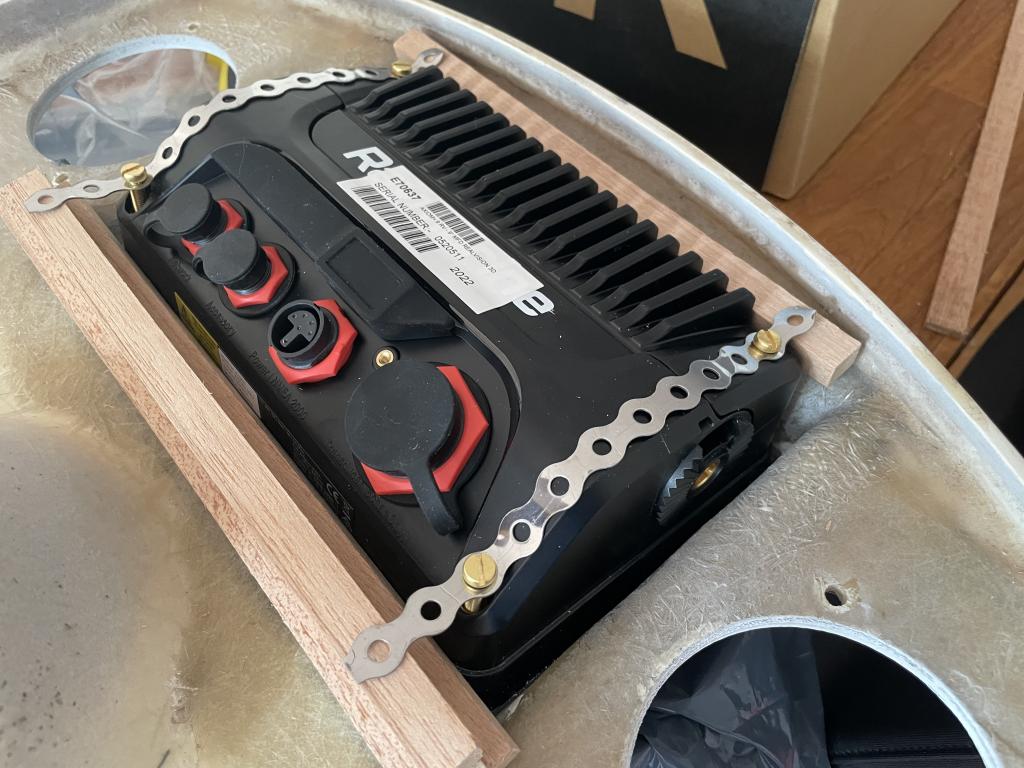

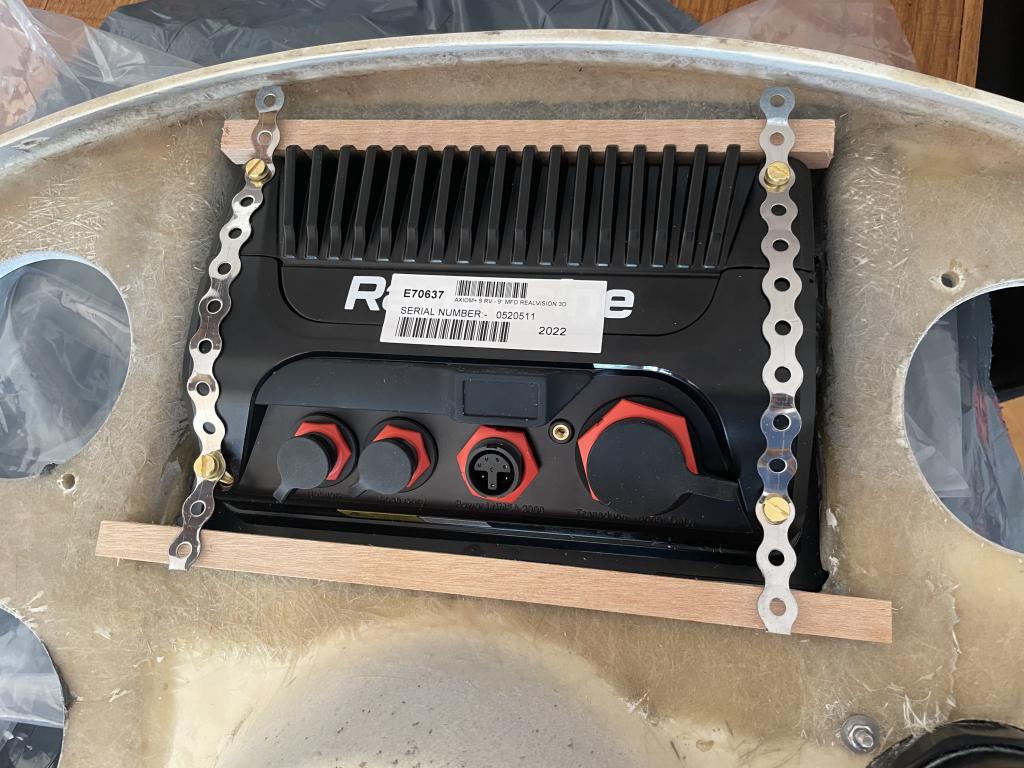

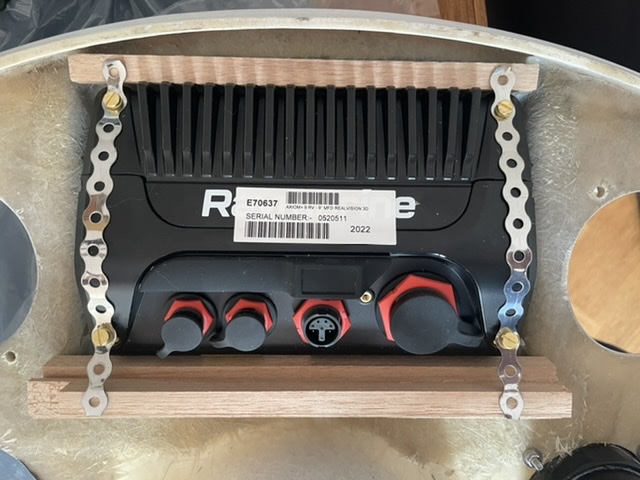

Zou zoiets als dit werken?






Natuurlijk moet ik de latjes in epoxy zetten. Misschien dat RVS stripje ook wel?

MarcelT schreef :

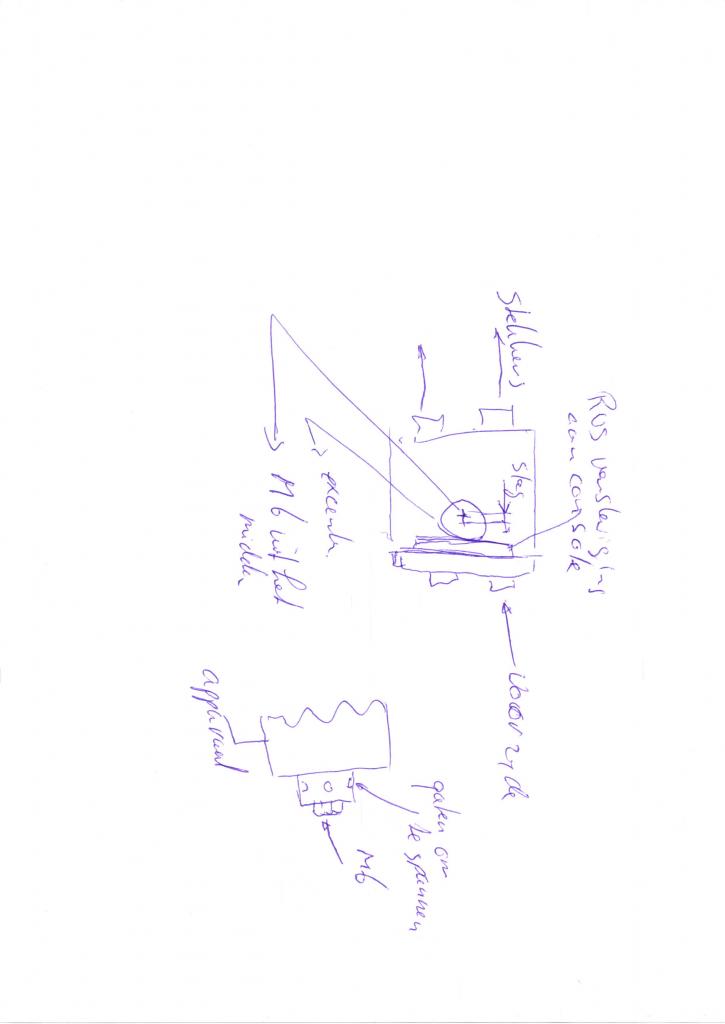

Nee...aan de zijkanten een RVS strip lijmen (3mm is zat) aan de achterzijde van je console en gebruik maken van de schroefgaten van je beugel. Je neemt een rond stuk rond aluminium ca 20mm 5mm dik 2st. boor hier uit het midden een gat in van 6,5mm.
in de omtrek boor je gaten van ca 3mm.
Steek een M6 zeskantbout met ring door het excentrisch geboorde gat.
Duw je apparaat met pakking in je console, excenters met de M6 plaatsen in de draadgaten van je beugel, kleine schroevendraaier om aan de omtrek de excenters strak te spannen tegen je met RVS versterkte console en draai de M6 bouten aan.
Zit als een huis en je apparatuur wordt strak aangetrokken.

De Optimaal schreef :
Waarom zou dit niet werken?

Wat jij zegt is ook een goed idee. Alleen zullen de aluminium schijven dan waarschijnlijk de stekkers in de weg zitten. Hmmm…

Beugeltje op maat 3d printen in PETG?

Gepost met de officiële Zeilersforum-app

Het is creatief maar deze strips zijn te slap helaas. dat gaat onvermeidelijk leiden tot kieren en lostrillen. Iets vergelijkbaars maar dan met wat stevigere RVS strips moet volgens mij wel kunnen. Met de excentrische schijven heb ik ook ervaring. Dat werkt goed, maar je moet ze wel heel goed fixeren anders 'draaien' ze los.

MarcelT schreef :
Het zal best wel werken maar.....zo'n stripwerk aan de achterkant ziet er zo rommelig uit.
De stekkers in de weg zitten ?...nee de excenters zitten aan de ZIJKANT van je apparaat op de plek van waar de beugel zat.


Heb zo de marifoon ingebouwd, is statisch dus als je de boel goed strak aandraad blijft dat gewoon goed zitten. en anders even het oppervlak opruwen of...kartelen,,,

De Optimaal schreef :

Ahhh, de zijbeugels! Daar had ik nog niet aan gedacht. Goeie, daar ga ik naar kijken!
Dankjewel!

De Optimaal schreef :
Gisteravond bleek dat de bout aan de zijkant precies tegen de achterkant van de console drukt. Dus met wat geluk kan ik er direct twee bouten in draaien en hoef ik die alleen te fixeren met blokjes hout/epoxy. Vanochtend direct naar de Hornbach geweest en een assortiment boutjes gehaald, ik ga vanavond ermee prutsen.

Denk dat dit de meest elegante oplossing gaat worden. Ik zal de foto's plaatsten als e.e.a. gelukt is.

Nogmaals bedankt!

" hoef ik die alleen te fixeren met blokjes hout/epoxy." dat is wel heel definitief...ik zou het wel demontabel houden mocht je storingen hebben en uitbouw van je apparaat noodzakelijk zijn.

Jouw methode is wel diefstal veilig

De Optimaal schreef :
Haha... ik bedoelde een blokje voor en achter het boutje om alles op zijn plaats te houden. Dus niet inlijmen!

MarcelT schreef :
alle spraakverwarring ten spijt ...we komen er wel

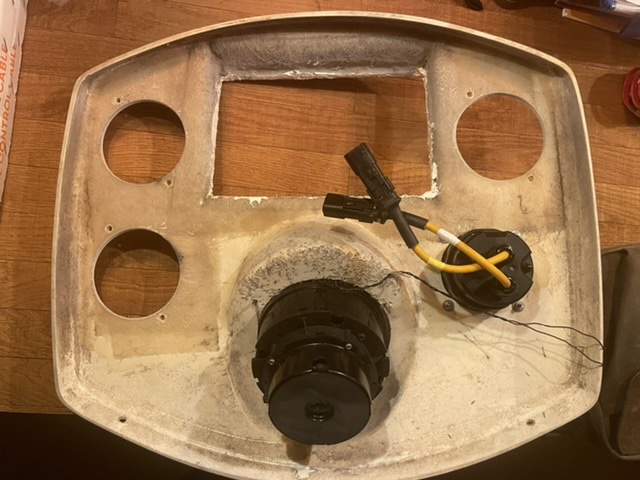

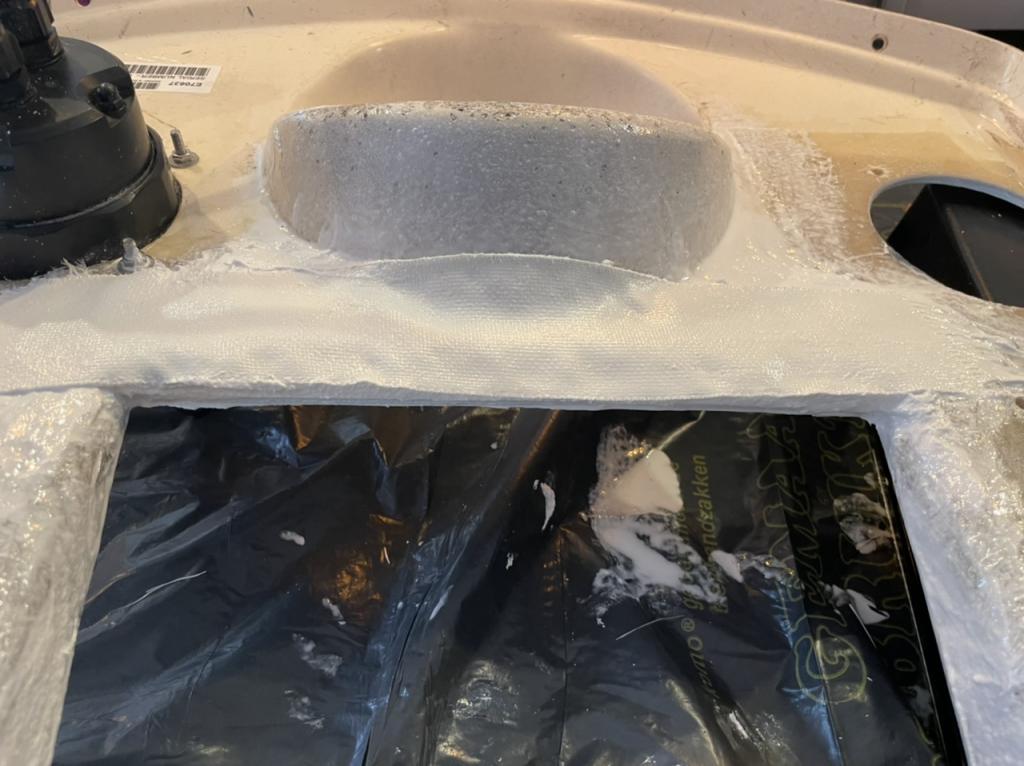

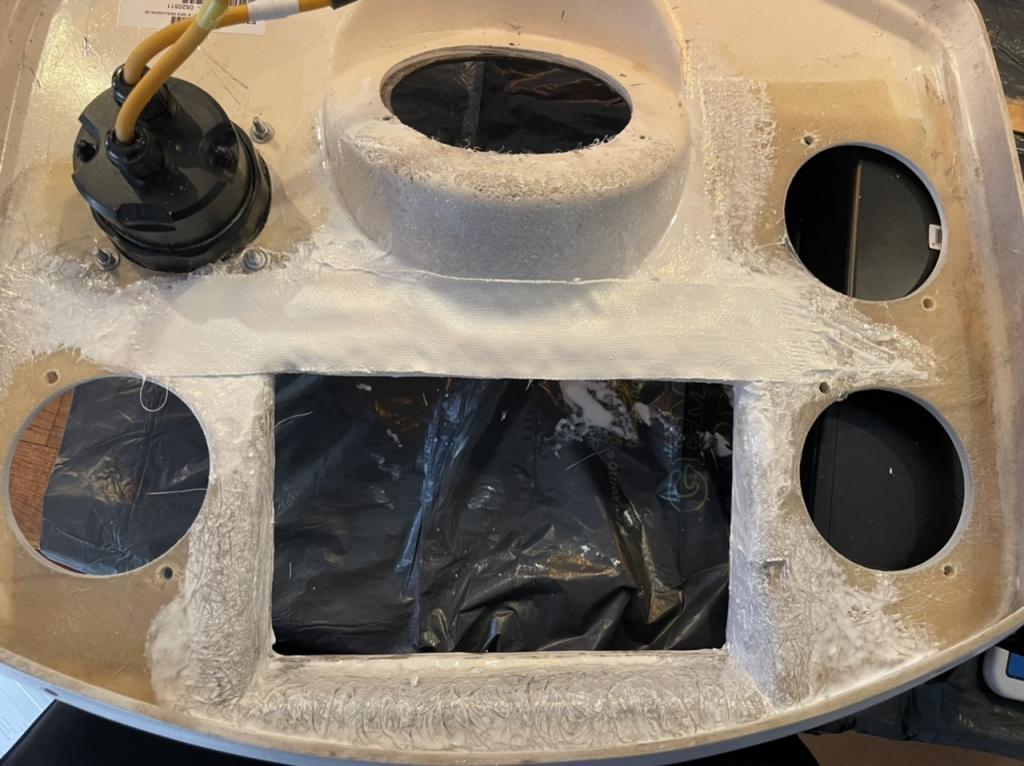

Update: gisteren een gegoten epoxy latje in het gat gelijmd met epoxylijm (epoxy met stiwathix). Zojuist de achterkant verstevigd met twee lagen glasvezel, dan epoxy met stiwathix en weer een laagje glasvezel.






De bovenkant lijkt gebogen op de foto, maar het is het glasvezel dat in het midden meer naar beneden komt. Niet het mooist maar voor de eerste keer epoxy-prutsen ben ik best tevreden. Zolang het maar stevig wordt!

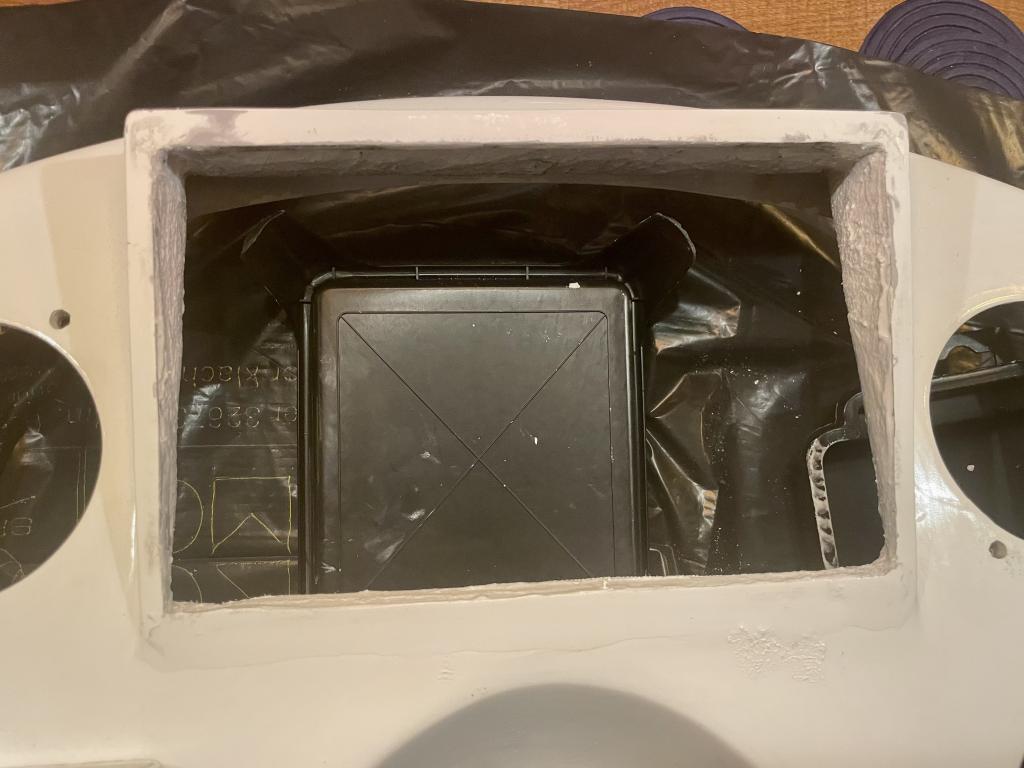

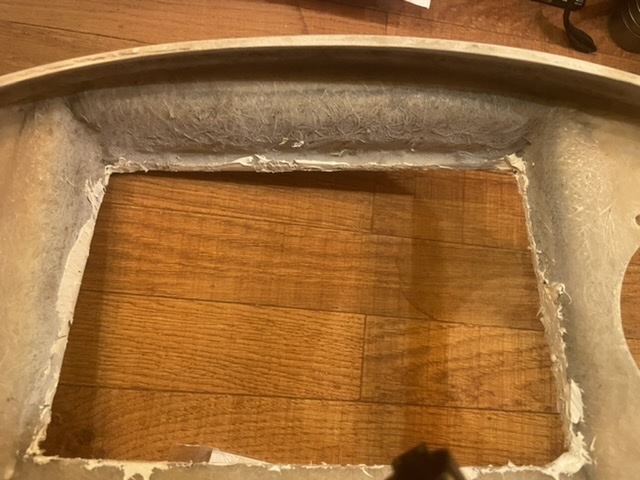

De bovenkant ook direct met epoxy opgevuld:



Morgen de bovenkant gladschuren. Met wat geluk staat alles dit weekend in de eerste laag DD lak Ik begin werken met epoxy zowaar leuk te vinden!

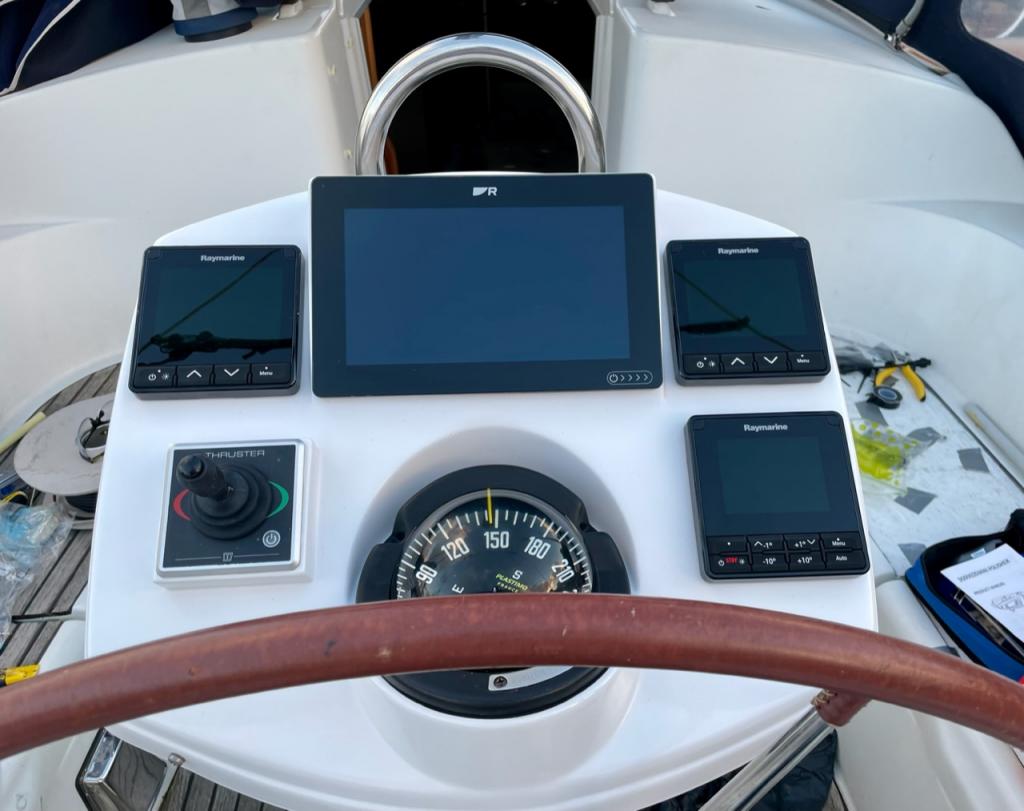

Het eindresultaat!

Het gat is verkleind met Epoxy en alles in DD-lak gezet (zie mijn frustratie-topic elders .
