Onderwerp: Afbouw Carena 36 casco

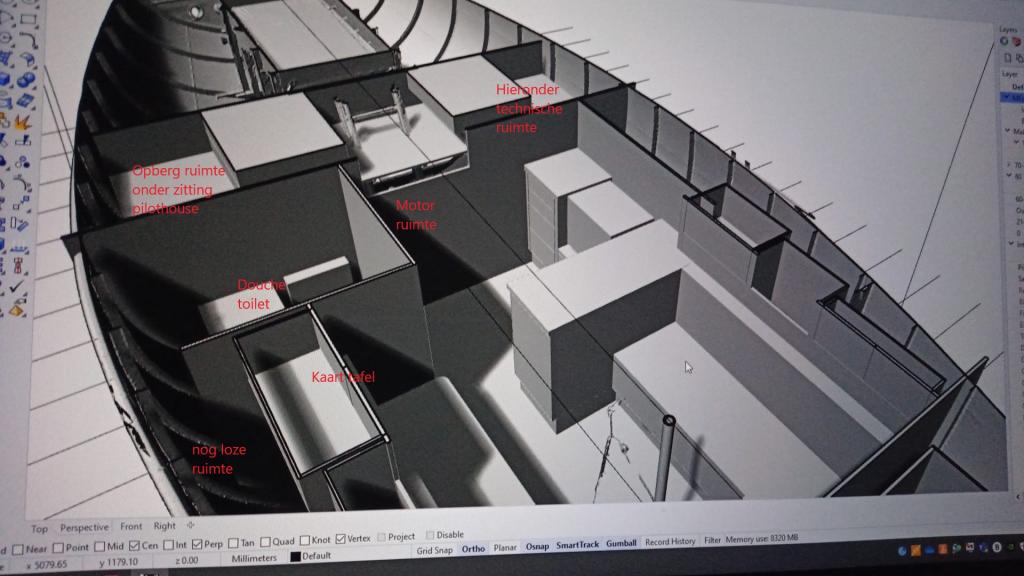

@hotsnail & ilCigno, Klopt, nog iets loze ruimte achter kaartafel. Zie plaatje, we zijn nog wat aan het spelen met bijvoorbeeld de doorloop wat nu krap lijkt. Nu wat gebaseerd op mijn Dehler, wat voor ons goed werkt.

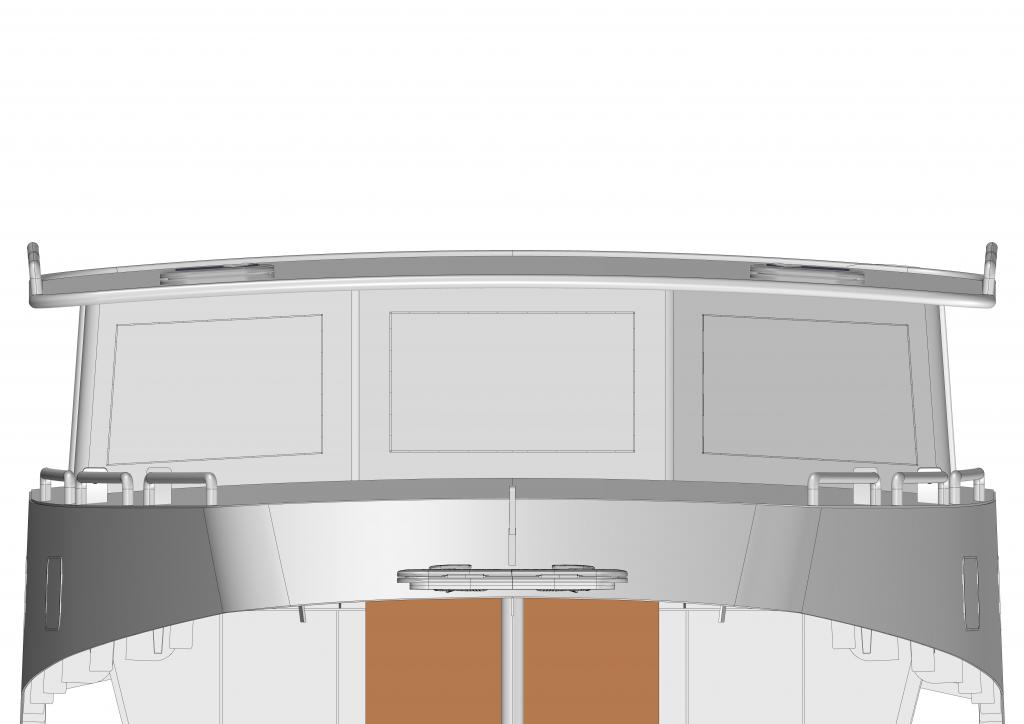

@helmsman38 De zijkanten staan al iets scheef, als ik ze schever zet vindt ik het weer juist lelijk worden. Zie bijgevoegd.




Binnenkort maken we een duidelijk verhaal/video hierover.

Je zou dak en dek nog zo kunnen vormgeven dat je regenwater kunt opvangen om je drinkwatertank mee te vullen.

ilCigno schreef : Geen idee of we hetzelfde bedoelen maar het lijkt alsof de boot mutje vol zit en er geen ruimte is om je kont te keren
Zo groot is een 36 voeter niet!

Maar je ziet ook maar een uitsnede van het interieur. Een compleet aanzicht geeft misschien een beter beeld?

@holtere, Klopt het is nu ook nog aardig krap maar blijft ook een concept nog.

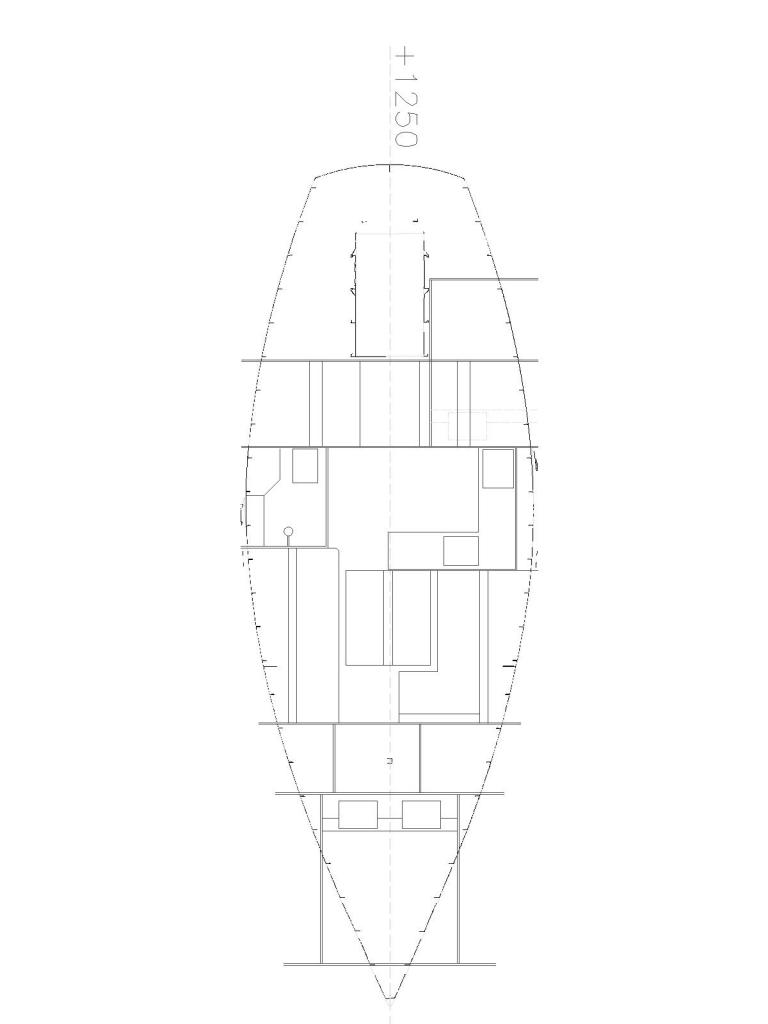

Op deze G.A hebben we het 3d model op het moment gebaseerd, zo zie je bijvoorbeeld al dat de banken meer naar binnen zijn gegaan.



We zijn nog druk bezig alles naar onze wens te maken.

@Noballast, dat is nog niet eens zo een gek idee.

Mij lijkt de bewegingsruimte bij dit ontwerp ook wat krap. Zo te zien staan de banken in de zithoek evenwijdig aan de hartlijn van de boot. Meer tegen de scheepswand geeft meer ruimte. Kijk ook nog eens naar de dwarsdoorsnede, er is ruimte te winnen door de ronding van de romp meer te benutten. Geldt niet alleen voor de zithoek, maar ook bij de kombuis en de kaartentafel.

Ik beaam volledig de vorige berichten wat betreft de (te) krappe indeling.
Wanneer je in een lege boot staat lijkt het enorm, ga je `m indelen valt het weer tegen.
En wat als jet het uitgangspunt neemt van een vergelijkbare 36 voeter.
je kunt er ook een paar bezoeken en er zelf in gaan staan. Dan zie en voel je het pas echt.
Dan zou je alsnog nog kunnen spelen en optimaliseren.
Maar wat een mooi project en hoe gaaf dat je zelf aan de knoppen kunt draaien in het ontwerp.
Heel veel plezier en succes,

Suggestie: op je werk even de brochure van de BV36 erbij pakken.
(Zit een aardige oplossing voor de banken in)

En voor de indeling wellicht meerdere waterlijnen, al dan niet op elkaar, uit de scan van de romp halen. Op kniehoogte kan je wegkomen met iets minder breedte dan op tafelhoogte voordat het krap wordt.

Klopt, 3d model van interieur hebben we ernaast gehad. Conclusie, bijvoorbeeld: de ruimte voor het bed in onze 36(tussen de 2 kasten) is groter als de ruimte in de bv 36 (tussen de mastkoker en het bed) De ruimte tussen toilet en keuken 2cm smaller (op knie hoogte)
Ook is de technische en toilet van onze 36 geïnspireerd van de bv36. Het banken systeem is inderdaad wel slim gedaan.

Wat ook zo is, de hoogte van het overzicht in onze 2d en 3d concept is laag bij de vloer. Hoe hoger hoe breder. De Carena 36 heeft een zeer hoog vrij boord. Hoger als de bv36 maar stuk minder breed.

Ik heb het al eerder genoemd, maar een zeilliefhebber in zuid Holland was vorige jaar zo vrij om ons foto's met rolmaat te laten maken in zijn Carena 36, hier refereren wij ook vaak naar terug. Ook heb ik foto's van zijn 2d interieur (tekeningen) maar ook van het Scheepvaartmuseum Amsterdam.

Ik ben ook in het bezit van een Oculus VR headset en gaan binnenkort proberen door het interieur te lopen.

Ligt jullie project stil?

Hoi IIex,
Nee het ligt niet stil, we hebben alleen besloten om wat kalmer aan te doen. Ondertussen zijn we langzaam alle spullen aan het inkopen (die we nodig hebben)die op ons pad komen. Afgelopen bouwvak zijn we met mijn Dehler naar Noorwegen gevearen waar weer nieuwe ideeën uitkwamen voor het interieur.

Ok, goed te horen. Vind het een interessant project!
