Onderwerp: Miniprojectje: kantelschakelaar reddingslicht

Ook ik werd er in het verleden mee geconfronteerd: het 's-nachts telkens opflitsen van mijn reddingsboeilicht.

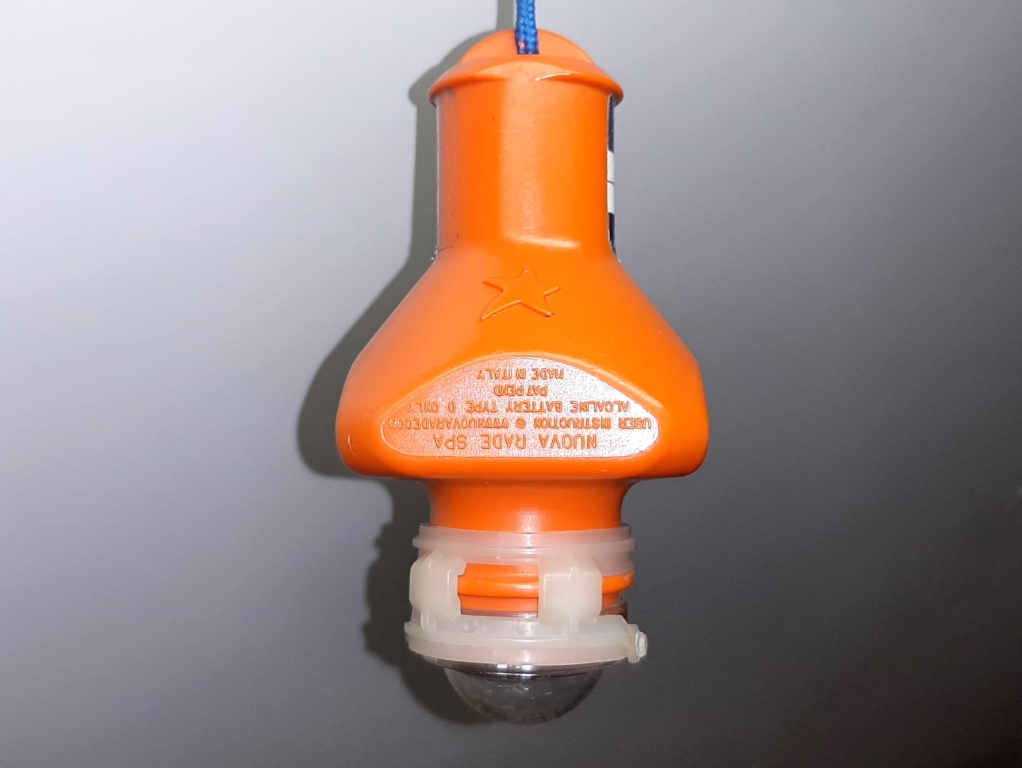

Die hangt netjes op zijn kop aan de hekstoel, met een kort lijntje aan de hoefijzerboei. Dan hoort hij uit te blijven, maar met flinke golven was de verticale versnelling af en toe net genoeg om de lamp toch kort te activeren. Met mijn oude reddingslicht, met vier kloeke D-cel batterijen op een inwendige veer er in, was dat regelmatig het geval. Ik dacht er vanaf te zijn door de aanschaf van een LED-versie, waarbij de inwendige elektronica wel een inschakelvertraging zou hebben. Nee dus, hoewel minder vaak treedt het flitsen nog steeds op.

Niks is zo hinderlijk als je 's-nachts op zee zeilt en dat witte licht flitst telkens even aan. Ik heb de batterij er zelfs wel eens uitgehaald maar ja, die lamp zit er juist om direct overboord te kunnen mikken bij man overboord. Eerst weer in het donker de batterij zoeken (weggeborgen tegen het rollen!) en er in prutsen is dan geen goed idee.

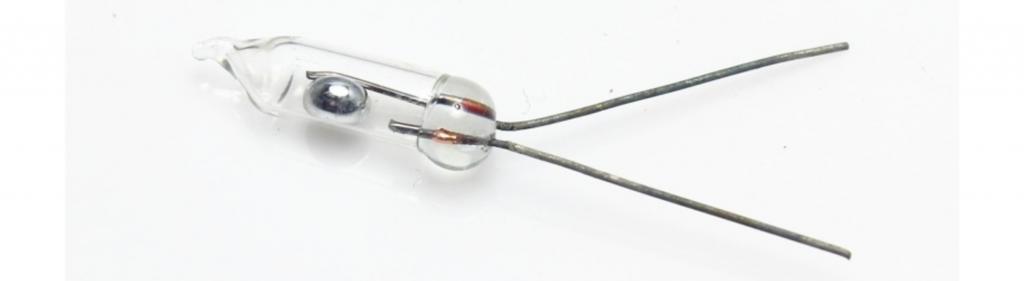

Gelukkig werd op ZF een oplossing aangedragen: het monteren van een extra kantelschakelaar. Daar bestaan meerdere soorten van, maar een eenvoudig en oersimpel kwikschakelaartje leek mij de beste papieren te hebben. Het idee is dat er nu twee afzonderlijke kantelschakelaars tegelijk geactiveerd moeten worden voordat de lamp gaat branden. Omdat de schakelaars van elkaar afwijken is hopelijk ook de versnelling anders die de schakelaar onbedoeld kan activeren. Hoe dan ook, het is een kleine en goedkope ingreep dus veel kan er niet misgaan.



Vreemd genoeg kan je deze kwikschakelaartjes nog gemakkelijk bestellen. Ik dacht dat alle toepassingen met kwik al jaren verboden waren. Nou ja, het zit zeer goed dubbel verpakt in de lamp dus mileuschade is erg onwaarschijnlijk. Ik heb voor eventuele toekomstige eigenaren een briefje in de lamp gedaan om te wijzen op de aanwezigheid van kwik.

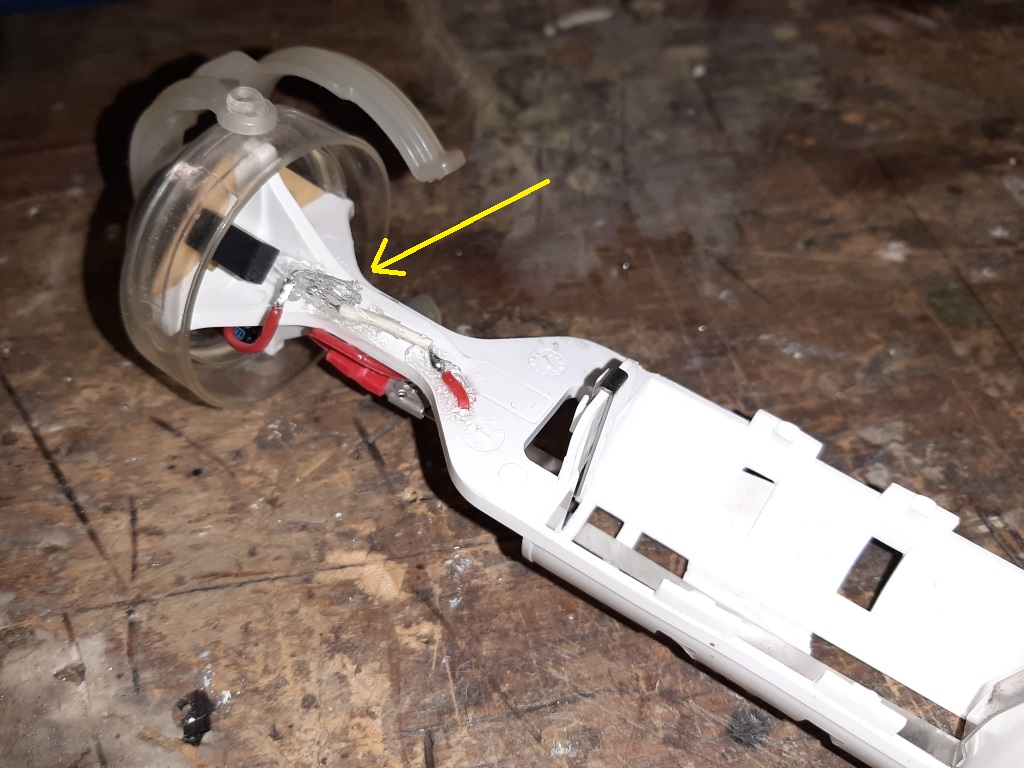

Het monteren is eenvoudig, gewoon de schakelaar in serie opnemen in de plus- of mindraad van de batterij. De schakelaar heb ik met wat dotten kit vastgezet zodat deze beschermd is tegen schokken.

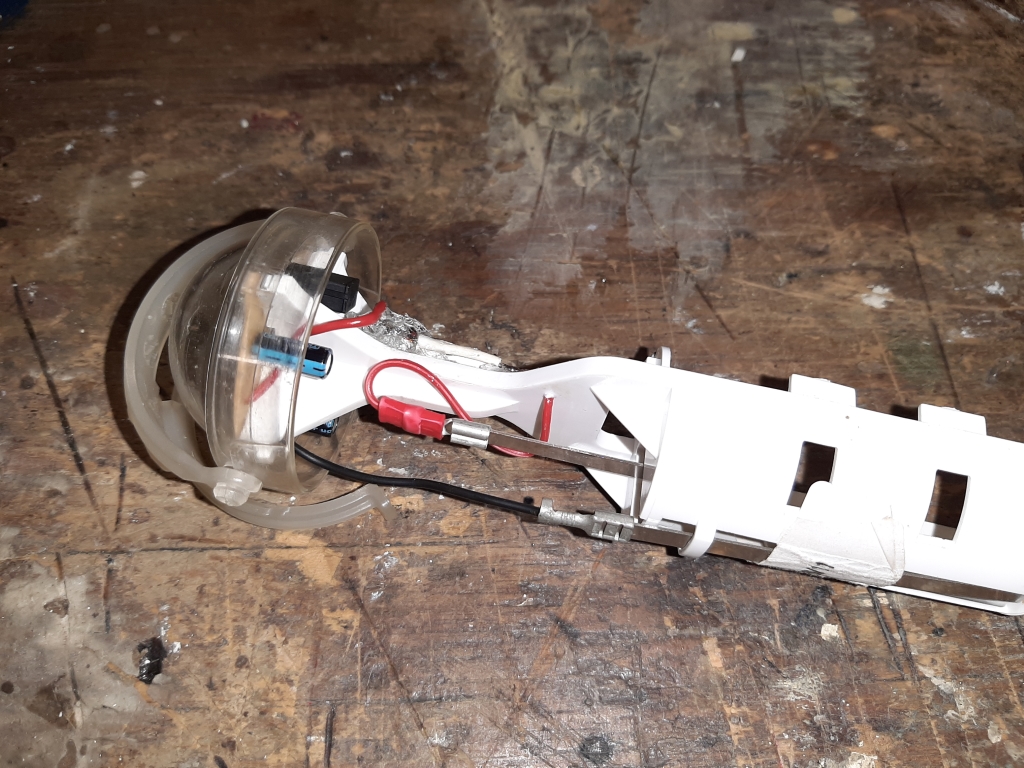

Om de schakelaar niet mechanisch te belasten heb ik de draad door een extra gaatje in het kunststof frame geleid. Zo zit het stevig vast.



Het aan- en uitgaan van het licht door te kantelen lijkt hiermee niet beïnvloed te worden. Of het onbedoeld opflitsen nu ook voorbij is moet komend seizoen blijken op zee. Als dit niet voldoende is moet er een vertraagde inschakeling ingebouwd worden. Dat is niet onmogelijk maar wel complexer. Eerst maar eens zien of dit werkt.

Hallo,

Het bovenste lampje had ik ook en met het zelfde verschijnsel dat het spontaan begon te knipperen als ik in de haven lag.
Ik heb hierover navraag gedaan bij de watersport winkel en van dit type lamp is bekend dat deze spontaan gaat knipperen.
Ik heb een andere gehaald !

Vrgrt

Is een andere oplossing misschien het monteren van een gewoon schakelaartje dat je aanzet als je het baken overboord gooit? Gaat in éen moeite door.

Mooi opgelost!

Dit jaar ook zo’n ding gekocht en die ging ook steeds knipperen zelfs op vlak water. Geruild bij de verkoper en de volgende ging ook steeds knipperen, deze zelfs in de haven.
Nu de derde gehad en die zou uit een andere serie komen, die heb ik nog niet getest.
Ik dacht dus dat het een mankement in een foute serie was maar het is blijkbaar een structureel probleem van een ondeugdelijk product.
Heel slecht dat een fabrikant zijn eigen product niet test en niet verbeterd als er klachten over komen.

Creatief opgelost zo Het verbaast mijnwel dat kwik hiervoor nog steeds toegestaan is, zeker omdat er alternatieven bestaan.

Welk gebruikt standaard component is hier te gevoelig? Bestaan daar geschiktere drop-ins voor?

Overigens heb ik (op het eerste gezicht in elk geval…) hetzelfde ding, maar deze schakelt wél vertraagd in. Nieuwere versie wellicht?

Omvalbeveiliging uit oude ventilatorkachel gebruiken?

Ankeraar32 schreef :
Dat is gewoon een knopje aan de onderkant die werkt door het gewicht van de kachel.

Goed idee Timo, ik zal kijken of ik die van mij ook kan aanpassen.
Ook dezelfde, die duidelijk sub-optimaal is qua ontwerp/uitvoering.
Wel een mooi klein lampje dus ik hou 'm nog even.

Nachtvlinder schreef :
Verbazend inderdaad maar het is wel het meest onfeilbare schakelaartje wat er ooit verzonnen is.
