Onderwerp: Project: zonnetent op maat

Project: zonnetent op maat 13 juli 2024 21:54 #1572092

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18084
Tijdens onze zeilvakanties met de il Cigno maken we regelmatig gebruik van onze zonnetent. Als het heet is en de zon uitbundig schijnt zijn we blij als we in de haven de kuip van wat schaduw kunnen voorzien. Nu zijn daar op zich meerdere oplossingen voor. Bijvoorbeeld een bimini of een zwevende parasol die je aan een val hangt. Wij vinden een zonnetent (ook wel giektent genoemd) het meest praktisch. Het is vaak niets meer dan een groot doek die je over de giek hangt en afspant op de zeerailing. In het grijze verleden had ik van een oud zwaar zeil eens een zonnetent gemaakt die min of meer de juiste afmetingen had voor onze kuip en daar hebben we veel plezier van gehad.

Maar nu waren er toch wat redenen om iets nieuws te gaan maken. Behalve dat de ogen her en der begonnen te roesten (ooit goedkope bouwmarkt persogen gebruikt…) kon ik de tent nooit goed strak afspannen vanwege de bolling van het zeil. Ook zat hij eigenlijk te veel naar voren, waardoor een groot deel van de kuip geen schaduw had, zeker als de zon wat van achteren stond. En het was ook niet goed mogelijk om maar een helft van de zonnetent te gebruiken, dus vanaf de giek alleen aan SB of aan BB. Kortom, hoe simpel zo’n tent ook is, er was ruimte voor verbetering dus ik besloot er eentje te gaan maken.

Nu hoor ik jullie zeggen: “hoe moeilijk kan het zijn, je koopt zo’n zonnetent kant en klaar voor pakweg €130 - 200 op internet”.



Dat is waar, maar ik wilde net wat meer en dat is niet te koop:
  • De zonnetent moet achterin de kuip een stuk verder doorsteken dan de giek lang is, zodat er meer schaduw in de kuip is;
  • De zonnetent moet indien nodig ook aan de achterkant (bij de spiegel) schaduw bieden;
  • Het moet mogelijk zijn om slechts de helft van de zonnetent te gebruiken;
  • De zonnetent moet breed genoeg zijn om overal schaduw te geven, maar moet ook goed af te spannen zijn en voldoende opening houden voor wat wind en ventilatie;
  • Onze giek hangt in de haven niet in het midden van de boot. Dit komt omdat het achterstag niet in het midden van de spiegel zit en de giek hangt in de haven aan het achterstag. De zonnetent moet ondanks dat mooi recht en overal even hoog af te spannen zijn.
Kortom, op maat dus.

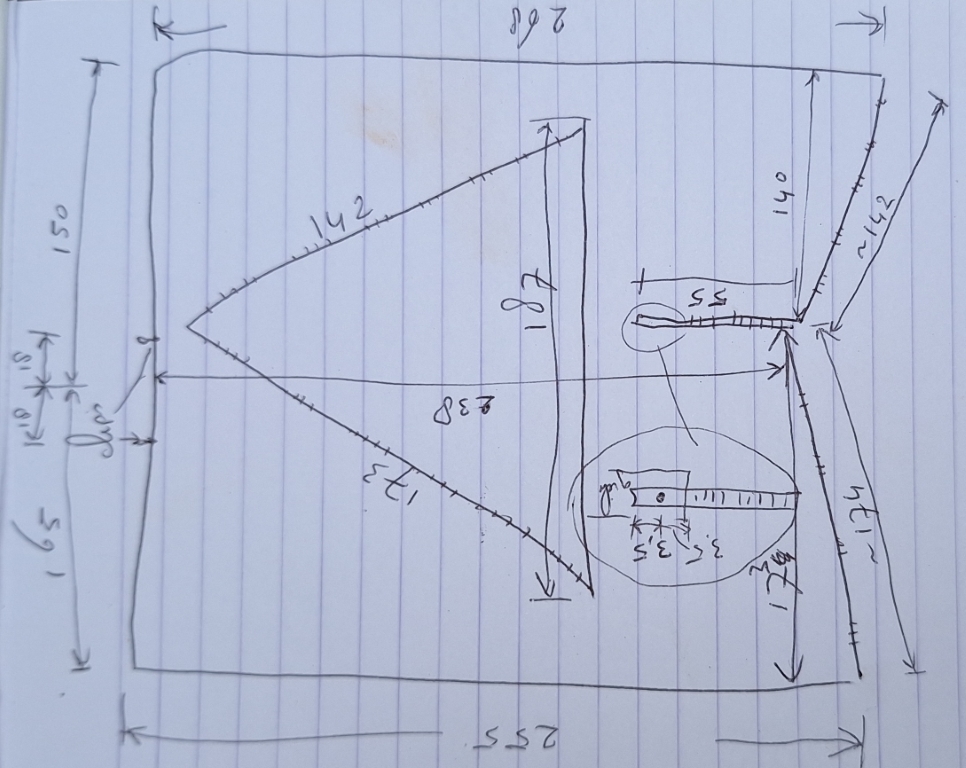

Zoals vaak begint het met een ruwe schets met de maten, gemaakt aan de hand van een oud stuk bouwzeil als mal waarmee ik aan boord wat gepast en gemeten had.



Bij mijn zeilmaker (InSails) overlegd over welk doeksoort het meest geschikt zou zijn. Een lichte Dacron doeksoort viel af, dit is onvoldoende UV bestendig. Markilux viel ook af, te zwaar en te stug voor deze toepassing, dus niet gemakkelijk compact op te bergen aan boord. Het doeksoort waarbij ik alle vinkje wel kon zetten was WeatherMax 80. Dit is lichtgewicht doek, UV-bestendig, waterafstotend, sterk en kleurecht. Je kunt het in meerdere kleuren krijgen maar ik heb gekozen voor zilvergrijs.

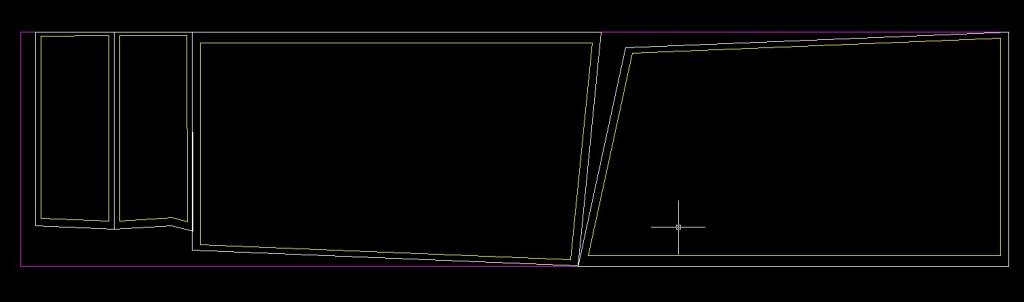

Met de breedte van het doek (1,52 m) kon ik in Autocad een snijplan maken. Omdat de panden die ik nodig had inclusief zoomen groter was dan de rolbreedte heb ik in het midden een strook er tussen gezet. Om niet te veel stof te hoeven gebruiken bestaat deze strook zelf ook weer uit twee delen.

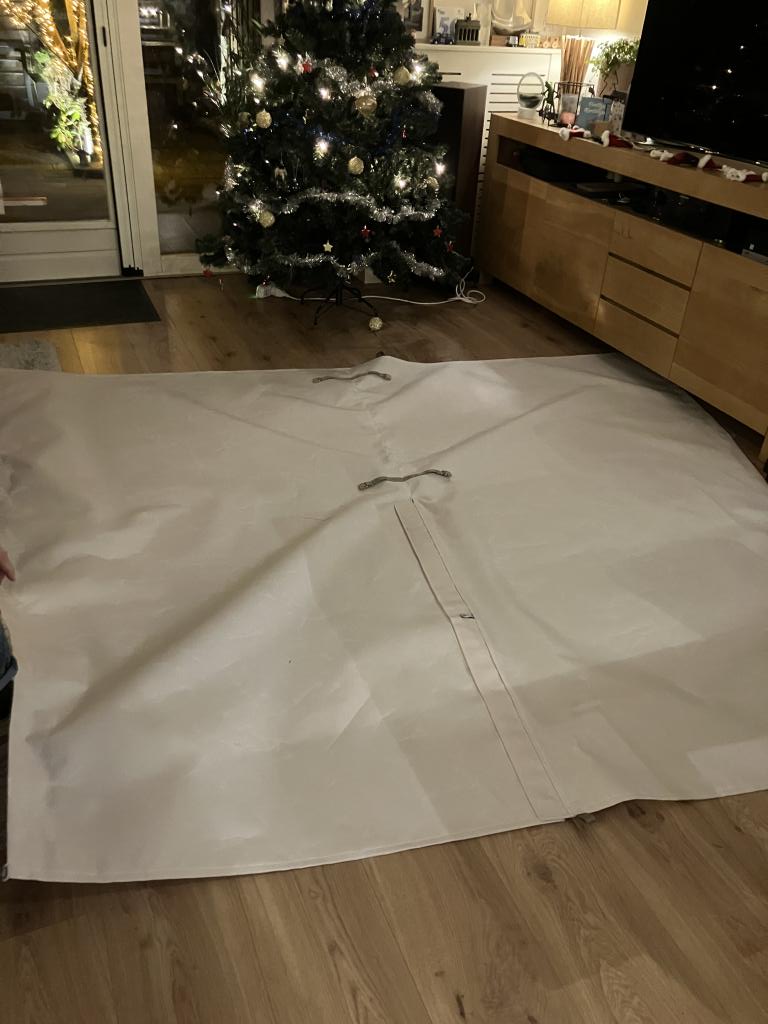

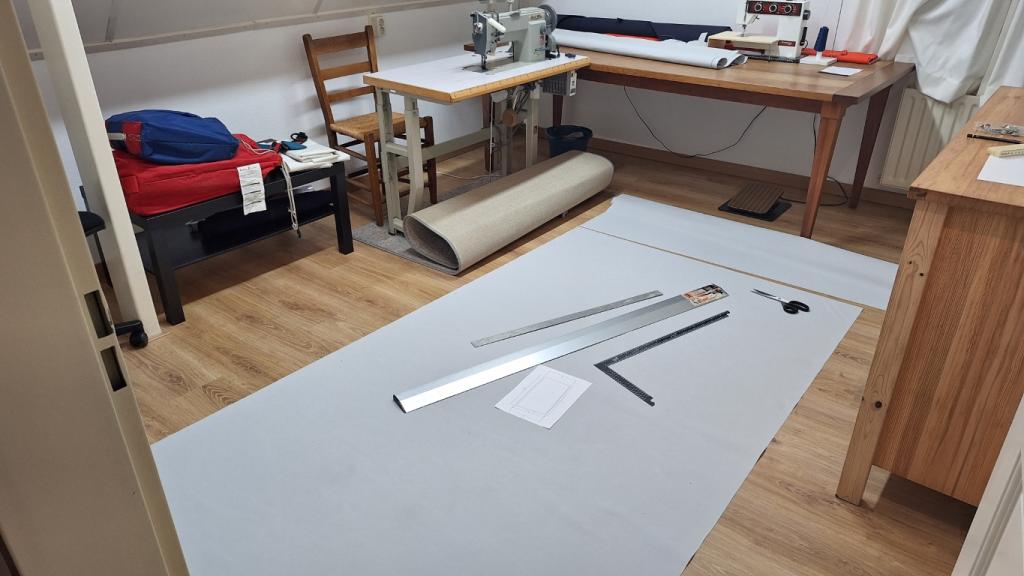

Vanwege de eerder genoemde maatverschillen waren geen van de panden een rechthoek. De vloer van mijn ‘loft’ was maar net groot genoeg om de snijmaten over te nemen op het doek.



Het doek heb ik gewoon met een schaar geknipt, maar eigenlijk was het beter geweest om alles met een hotknife op maat te maken. In tegenstelling tot Markilux rafelt Weathermax namelijk behoorlijk. In de meeste gevallen was dat gelukkig geen probleem omdat ik overal dubbel omgeslagen zoomen gebruikte:

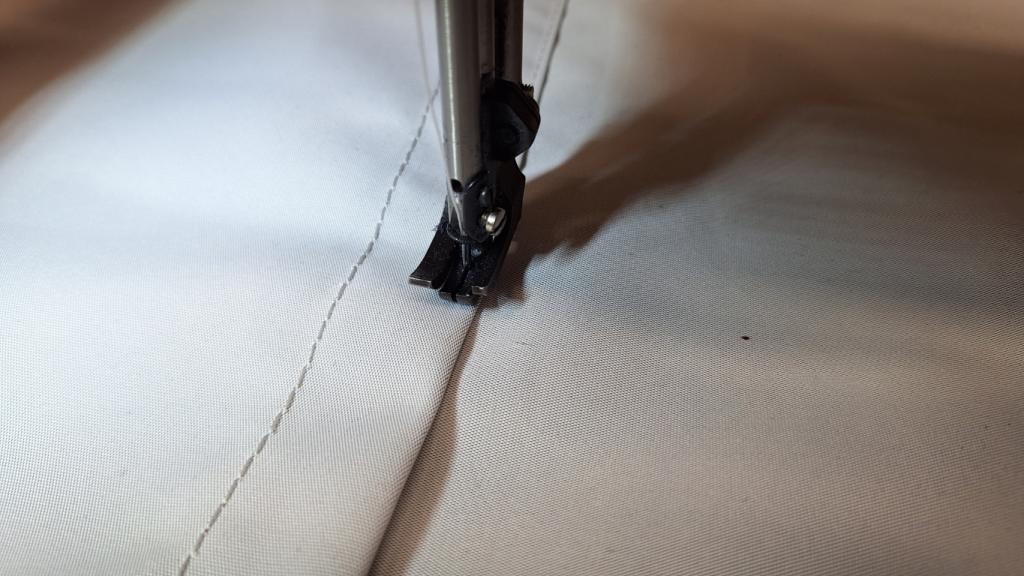

Om twee delen in aan elkaar te zetten gebruik ik kapnaden. Ook hiermee worden de rafelranden afgedekt en krijg je een hele mooie sterke naad:

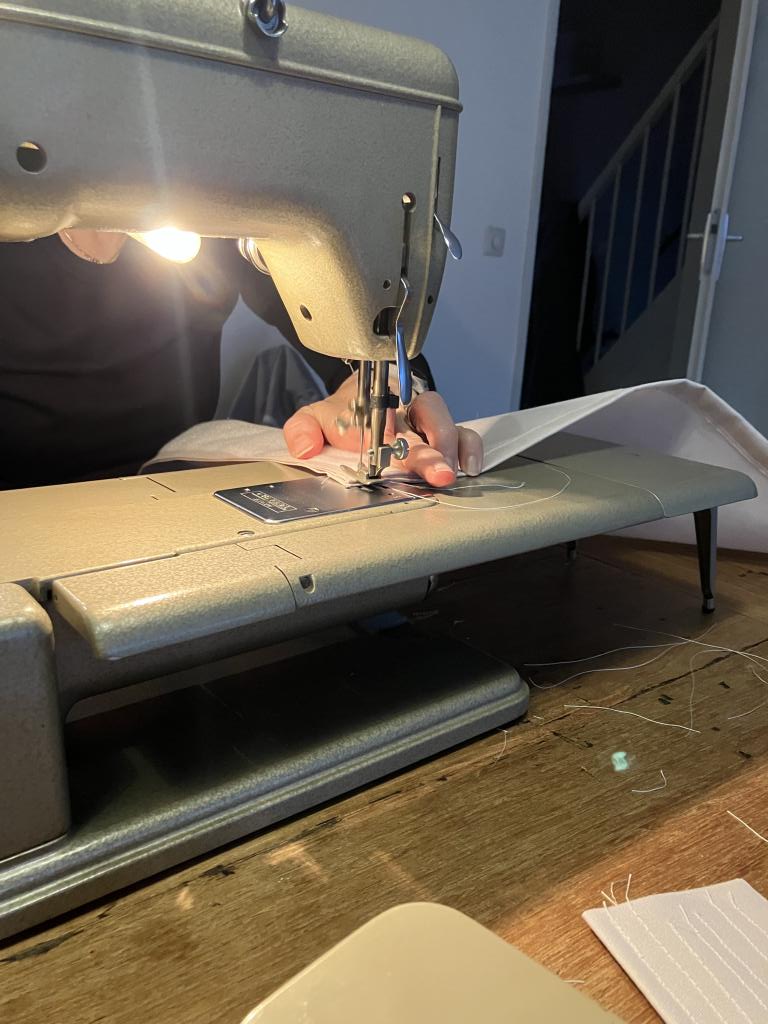

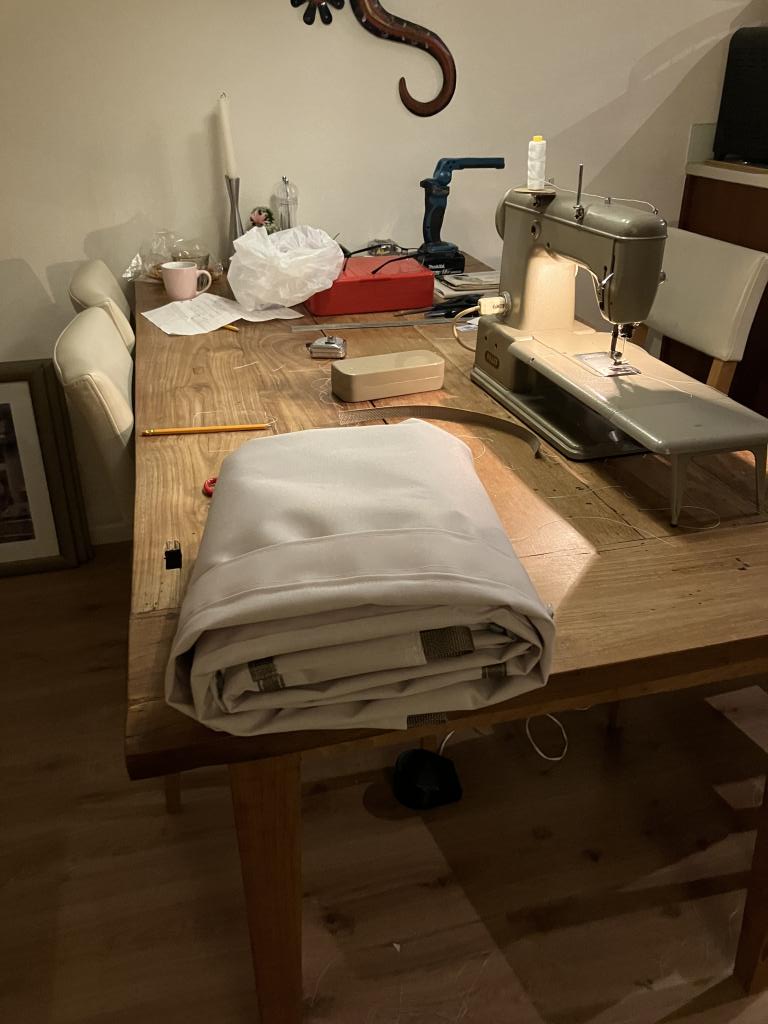

Het stikken van het Weathermax doek is niet moeilijk, maar omdat het doek vrij glad en dun is was ik toch erg blij met de zeilmakerstape en het driedubbele transport van mijn Global naaimachine.

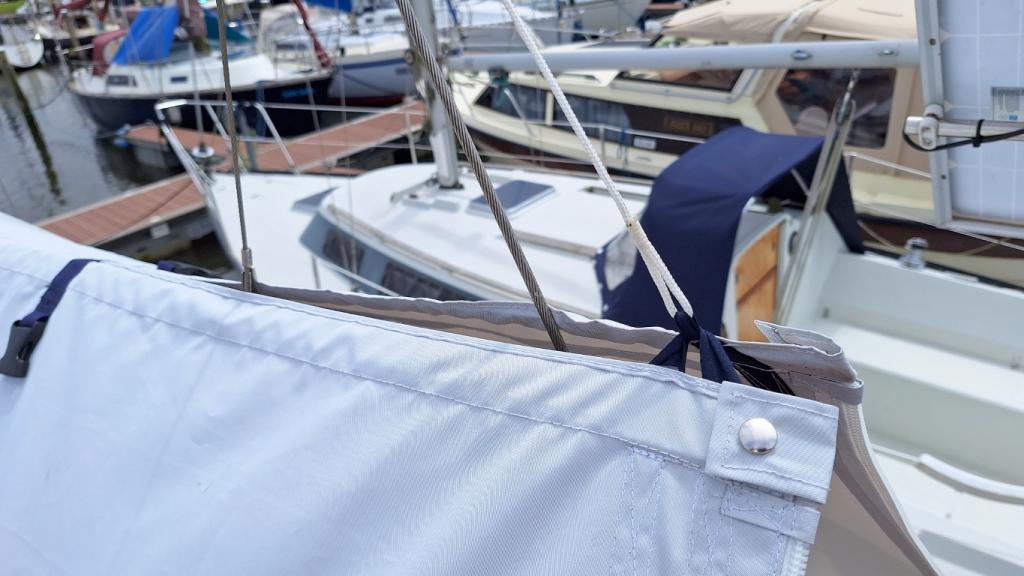

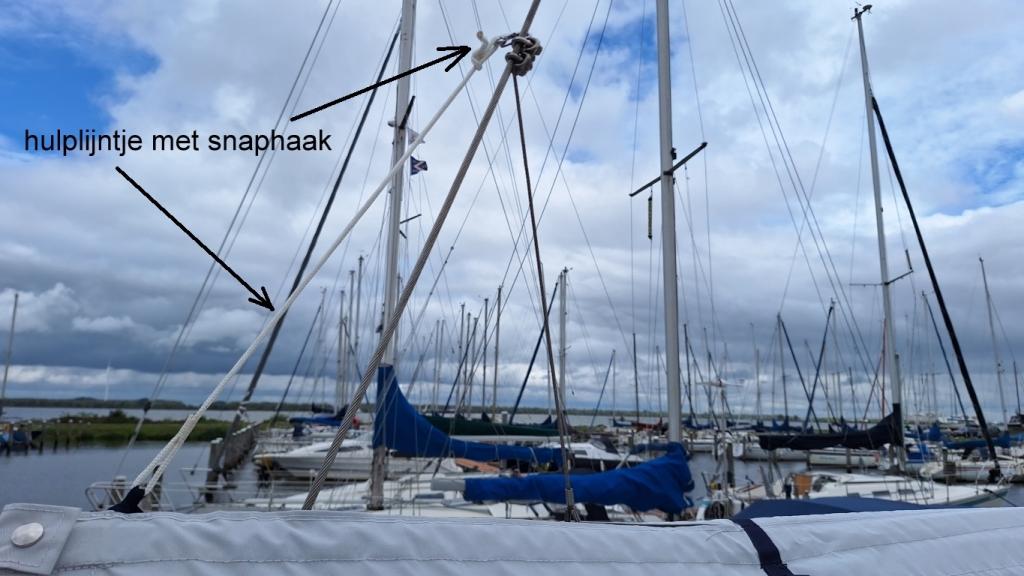

Om de achterkant van de tent een stuk achter de giek uit te kunnen laten steken heb ik aan weerszijde van de sleuf die nodig is voor het achterstag een zeillat zakje gemaakt. Hierin zitten twee zeillatten van 1m bij 25mm. Om de tent compact op te kunnen bergen kunnen de zeillatten er eenvoudig uit gehaald worden. Met twee lusjes en een hulplijntje dat met een snapsluiting vastzit aan het achterstag wordt de achterkant van de tent omhoog gehouden.





Aan de voorkant zit de tent met twee snapsluitingen vast aan de hangogen van de maindrop.

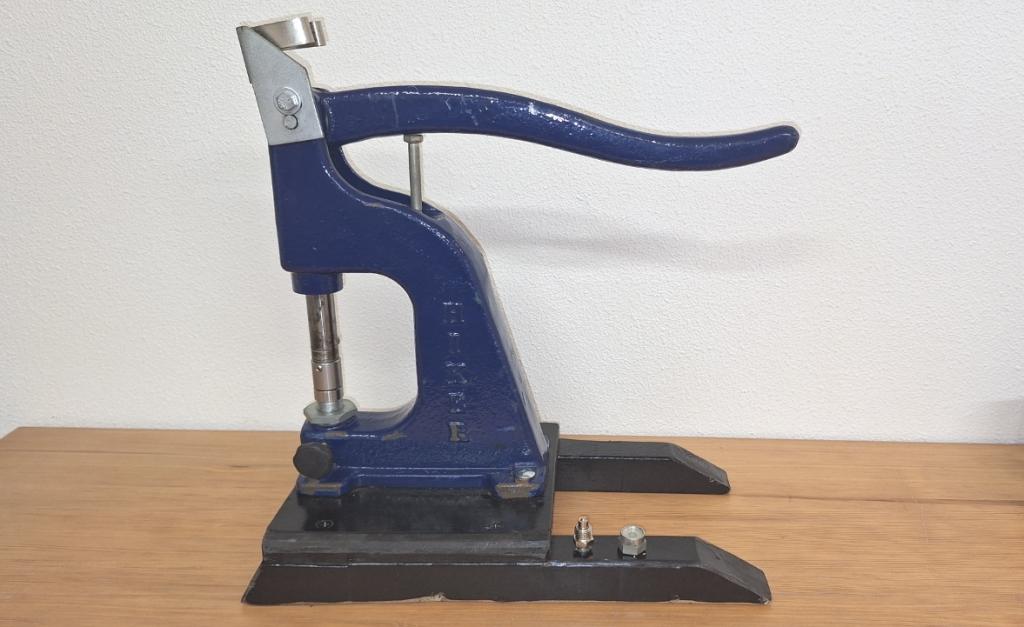

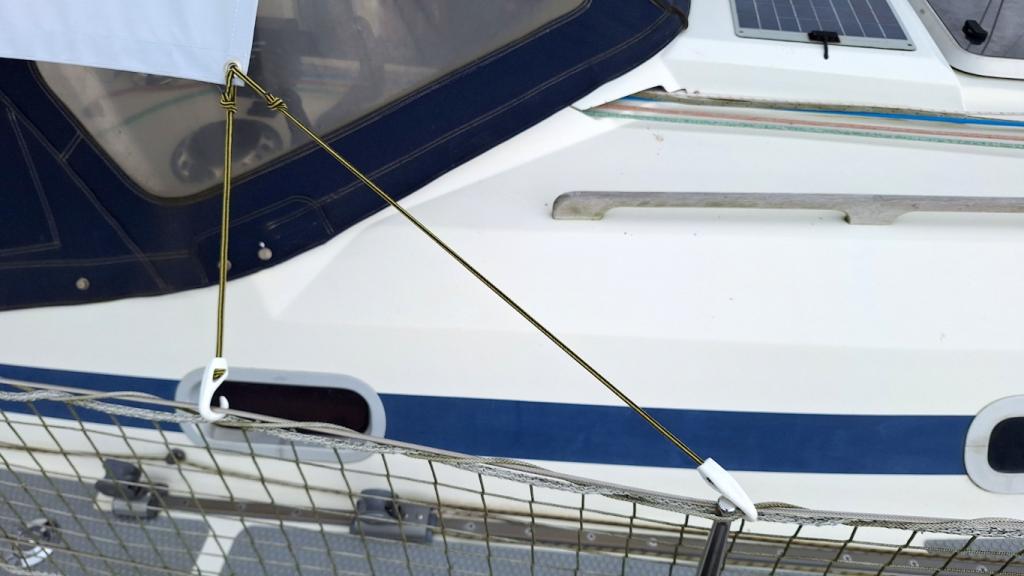

In de zoom aan de onderzijde heb ik met behulp van mijn Hiker pers 10mm ogen gezet waardoor shockcord met kunststof haken zit. Daarmee haak ik de tent gemakkelijk vast aan de bovenste draad van de zeerailing.



Timo
Compromis 888 'il Cigno'
Laatst bewerkt: 13 juli 2024 21:58 door ilCigno.
Alleen ingelogde leden kunnen reageren.

Project: zonnetent op maat 13 juli 2024 21:56 #1572093

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18084

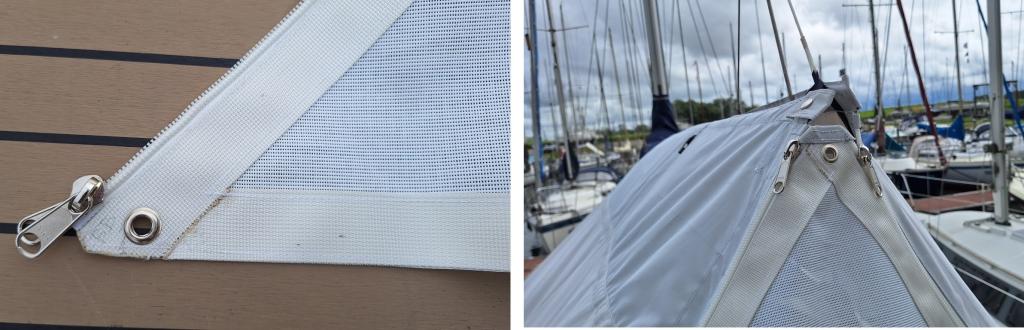

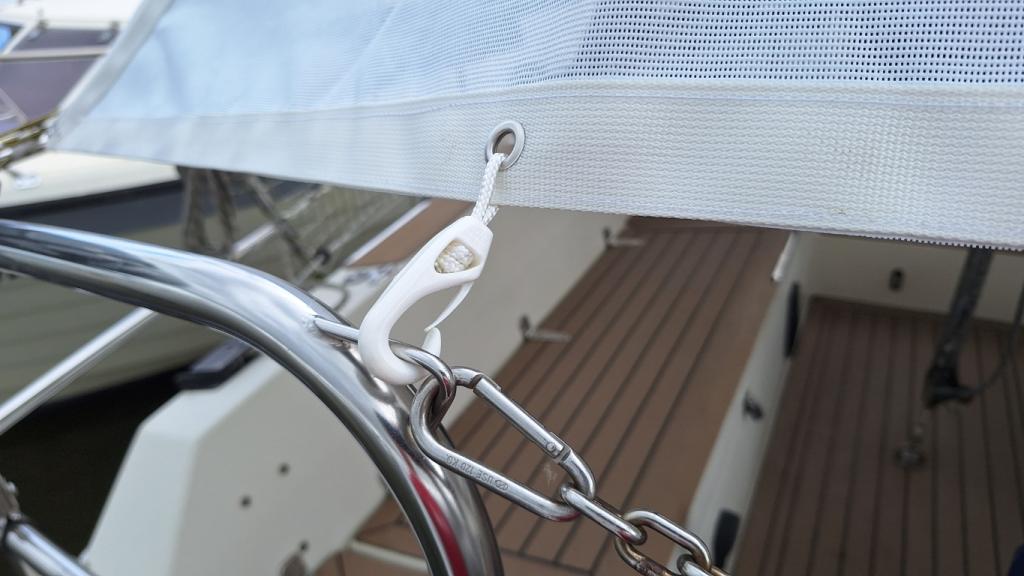

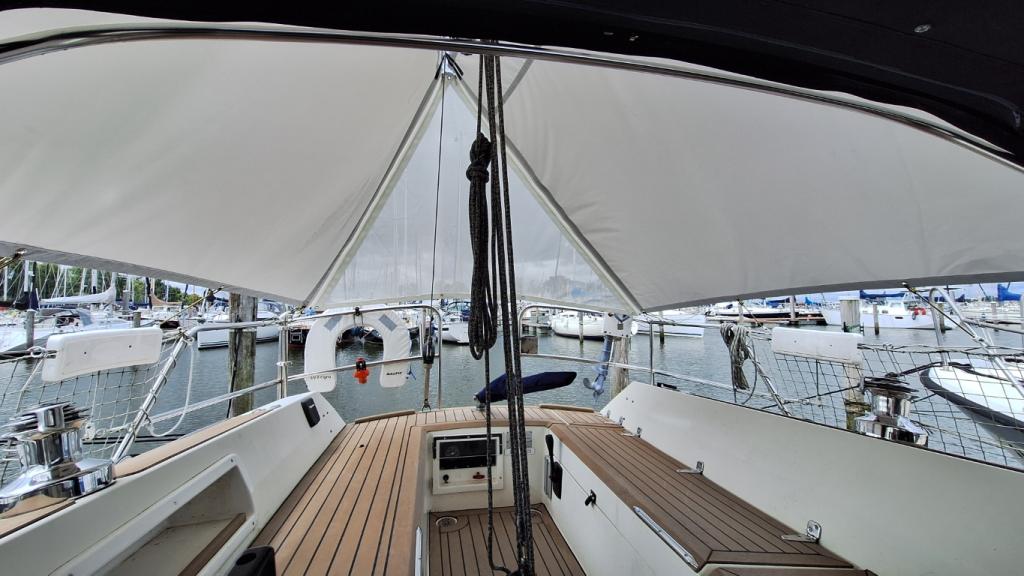

De wens was om ook aan de achterzijde van de kuip schaduw te kunnen creëren. Maar als ik deze driehoek met doek zou afsluiten zou het te warm kunnen worden. Door gebruik te maken van schaduwgaas is er wel ventilatie en blijft er vanuit de kuip ook wat zicht naar buiten. Let trouwens op welk schaduwgaas je koopt, de goedkope soorten worden plakkerig in de zon. Dat wil je niet aan boord hebben. Met 40mm polyesterband en ritsen kan ik de driehoek er naar behoefte in zetten en met twee haken aan de hekstoel afspannen.

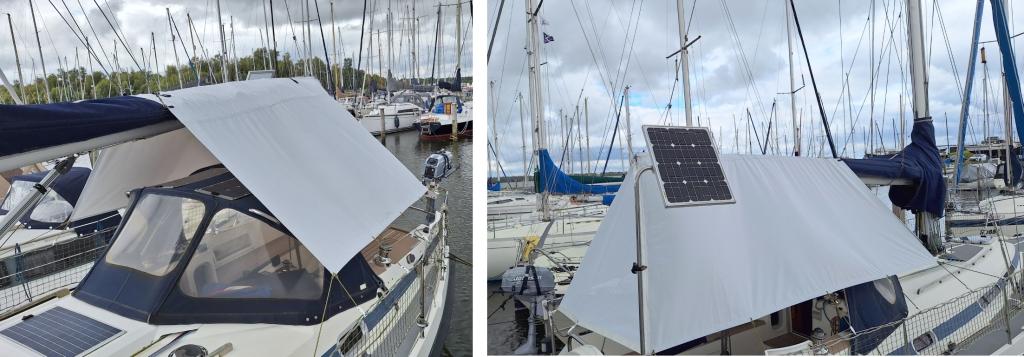

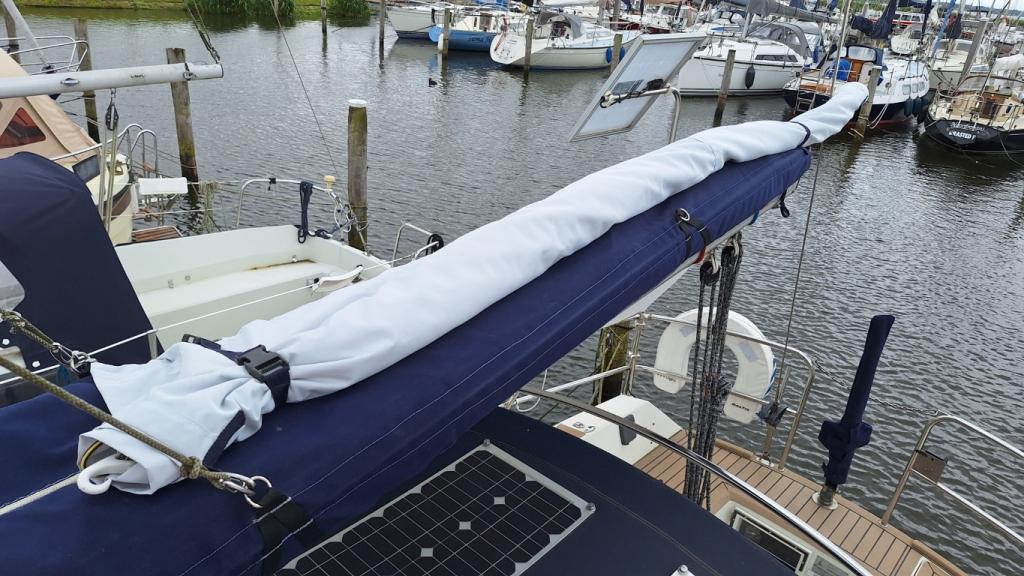

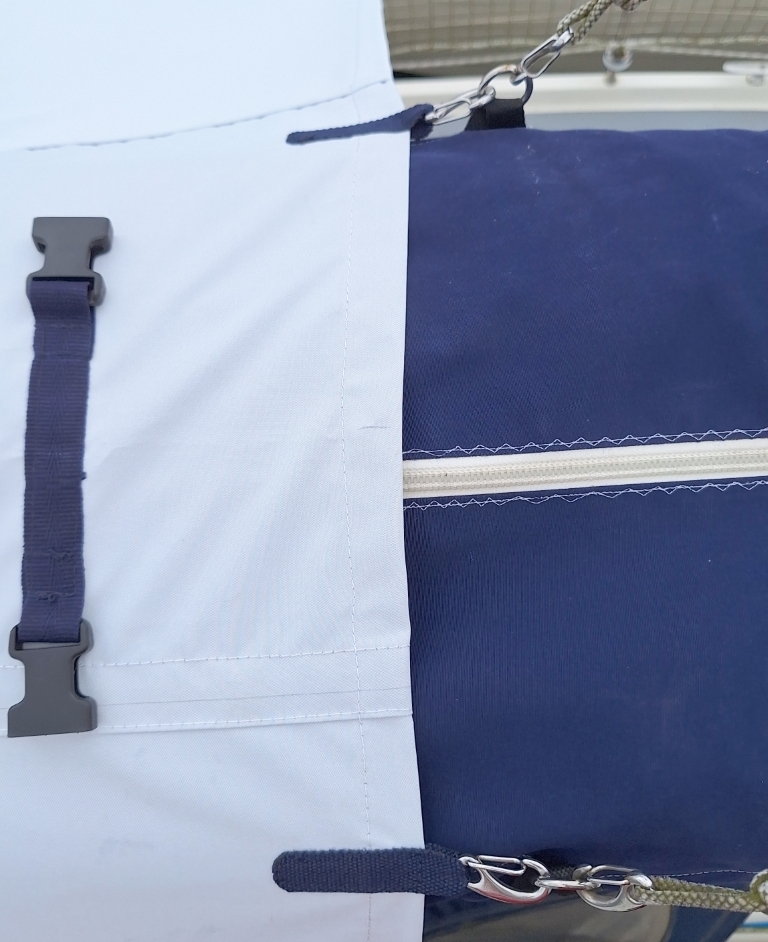

Een andere wens was om ook slechts de helft van de tent te kunnen gebruiken. Daarom heb ik er wat bandjes opgezet met kliksluitingen. Daarmee kan je de helft wegrollen. Aan de onderzijde zitten twee extra bandjes om het doek goed vast te kunnen zetten op de giek, immers nu trekken de elastieken aan de onderzijde van het doek maar aan één kant.

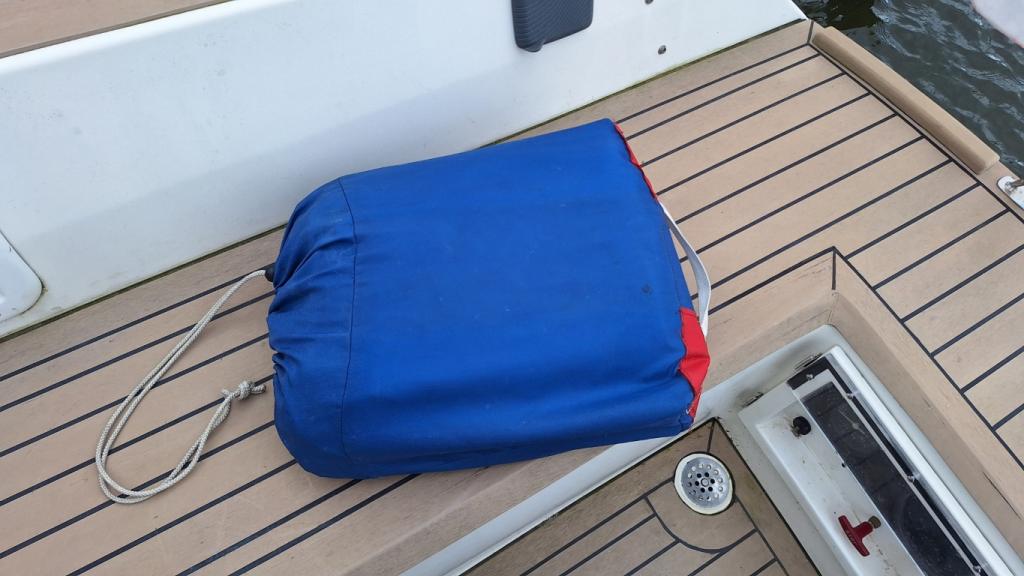

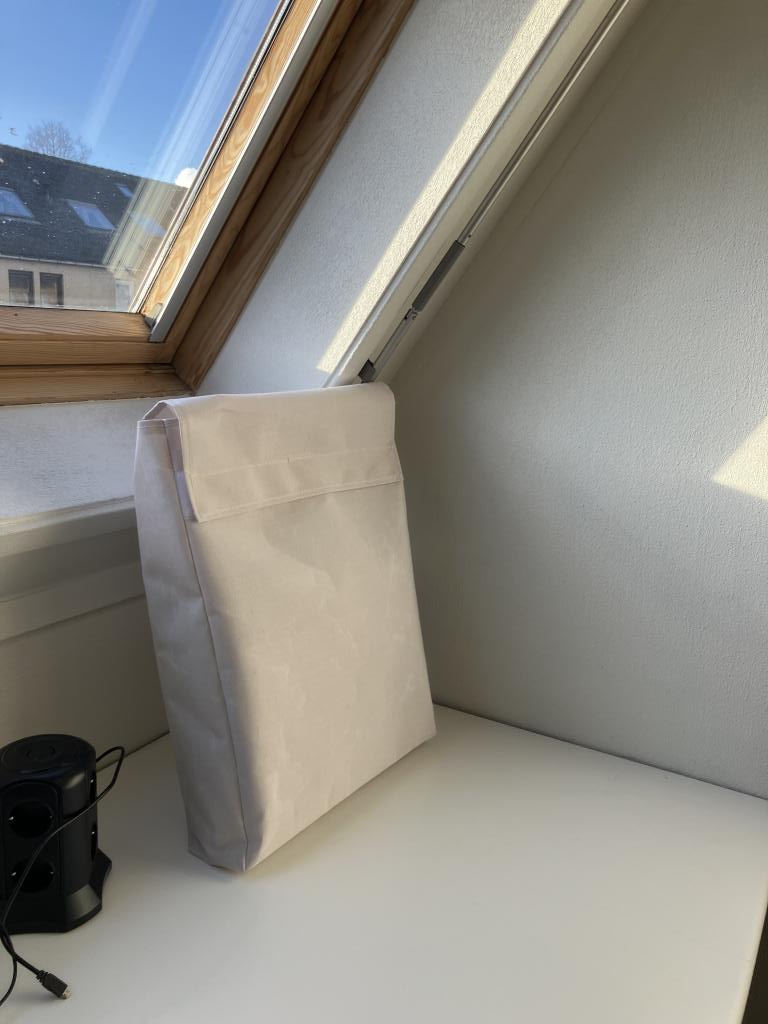

Als laatste van een oude zeilzak een passende tas erbij gemaakt, dat bergt makkelijker op.

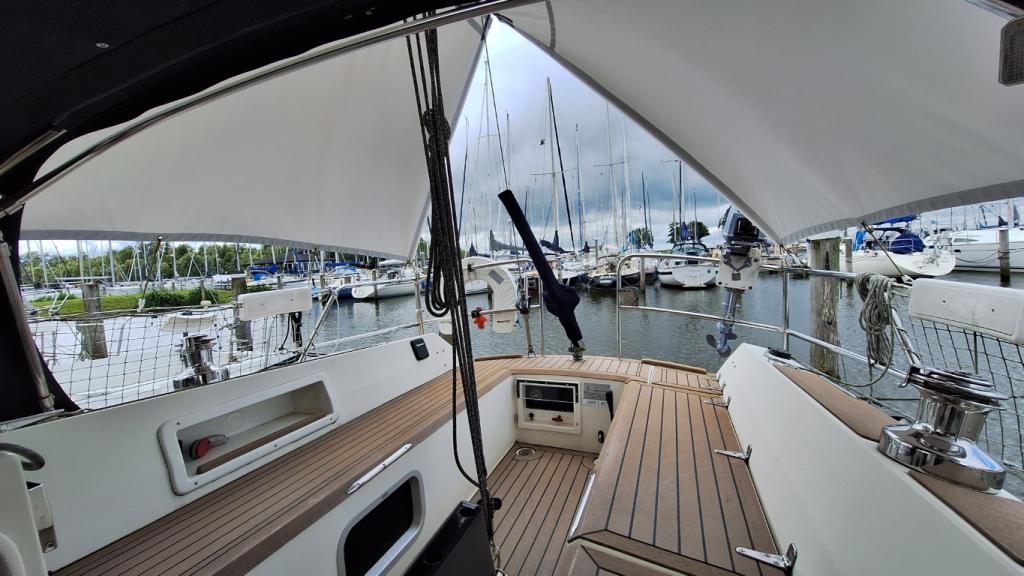

Al met al een leuk projectje om te maken, we zullen tijdens onze aanstaande zeilvakantie merken of hij bevalt. Ik en mevrouw ilCigno zijn in ieder geval tevreden over het resultaat.





Timo
Compromis 888 'il Cigno'
Alleen ingelogde leden kunnen reageren.

Project: zonnetent op maat 14 juli 2024 03:39 #1572101

  • HenkT
  • HenkT's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2507
Heel mooi weer hoor. Ik mis alleen nog 1 ding………zon
Eat your pie before you die
Alleen ingelogde leden kunnen reageren.

Project: zonnetent op maat 14 juli 2024 06:53 #1572107

Mooi geworden misschien ook lekker met een beetje regen vooral met dat achterste puntje er in slim gemaakt hoor
Alleen ingelogde leden kunnen reageren.

Project: zonnetent op maat 14 juli 2024 07:22 #1572108

Geniaal, zoals gewoonlijk weer :)
Henny (Team Zeilersforum.nl)

It is when you are riding out your first gale in a boat you have built yourself that you wonder about some of the doubtful workmanship that went into her - John Guzzwell

www.fram.nl
Alleen ingelogde leden kunnen reageren.

Project: zonnetent op maat 14 juli 2024 07:28 #1572110

  • DeBommel
  • DeBommel's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 961
Ik sta hier met een handvol veren om in je %@*%!$*&#% te steken. Really really nice. Vooral dat achterste stukkie met gaas, helemaal top.
Leonard - Zeeton 24 "Code Rood"
Alleen ingelogde leden kunnen reageren.

Project: zonnetent op maat 14 juli 2024 08:04 #1572113

  • jerry
  • jerry's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 6968
Goed bedacht en mooi gemaakt Il Cygno.
Alleen ingelogde leden kunnen reageren.

Project: zonnetent op maat 14 juli 2024 08:25 #1572118

Mooi gemaakt Timo! Goed idee ook, die zeillatten. Ik zit met 't zelfde probleem. Hoe ver laat je ze doorsteken voorbij de giek?
En verbind je dat achter de giek nog met elkaar?
Hans Fix, Feeling 29DI
Met elektrische hulpmotor.
hansfix.nl/electric/
Laatst bewerkt: 14 juli 2024 08:25 door It Paradyske.
Alleen ingelogde leden kunnen reageren.

Project: zonnetent op maat 14 juli 2024 09:41 #1572129

Goed uitgedokterd en mooi uitgevoerd! Ik snap alleen de functie van de zeillatten niet: wat voegt dit toe tov de nok met een lijntje naar het achterstag te spannen? Of gaat het om die 15? cm dat de tent nu kan over-steken?

Inspirerend, dit soort projectjes :)
Laatst bewerkt: 14 juli 2024 09:41 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

Project: zonnetent op maat 14 juli 2024 16:26 #1572180

  • ilCigno
  • ilCigno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18084
It Paradyske schreef :
Hoe ver laat je ze doorsteken voorbij de giek?
En verbind je dat achter de giek nog met elkaar?

De tent loopt nu ca. 60cm achter de giek door. Dat lijkt weinig, maar maakt een groot veschil qua 'schaduwruimte' in de kuip. Aan de achterkant worden ze verbonden door middel van twee lusjes. Aan de ene zit het hanglijntje, dat wordt door het andere lusje heen gehaald, zie ook de foto. Dit leek me de meest simpele en snelle manier om ze te verbinden.

Nachtvlinder schreef :
Ik snap alleen de functie van de zeillatten niet: wat voegt dit toe tov de nok met een lijntje naar het achterstag te spannen? Of gaat het om die 15? cm dat de tent nu kan over-steken?
De zeillatten hebben drie functies, het flappervrij houden van de spleet die nodig is voor het achterstag, het strak houden van het achterste deel van de tent en het nog een stukje kunnen doorsteken van de tent voor extra schaduw.
Timo
Compromis 888 'il Cigno'
Laatst bewerkt: 14 juli 2024 16:36 door ilCigno.
