Onderwerp: Bepalen of de motor loopt
Bepalen of de motor loopt 16 mrt 2025 09:17 #1615861
|
Dit projectje ben ik gestart om mijn motor te kunnen laten weten aan mijn boordcomputer die automatisch een logboek bijhoudt of de motor loopt. Verder wil ik graag dat de ventilator van de motor ruimte alleen loopt als de motor ook loopt. In het verleden had ik een Fet diode brug waardoor vrij gemakkelijk een extra relais aangesloten kon worden die bekrachtigd werd als de huis accu geladen werd. Maar voor het installeren van een diode brug moet de bedrading van de motor gewijzigd worden. Mijn nieuwe motor wil ik de bedrading in origineel staat laten. Zodat de schema’s die bij de motor horen ook blijven kloppen. Vandaar dit projectje.

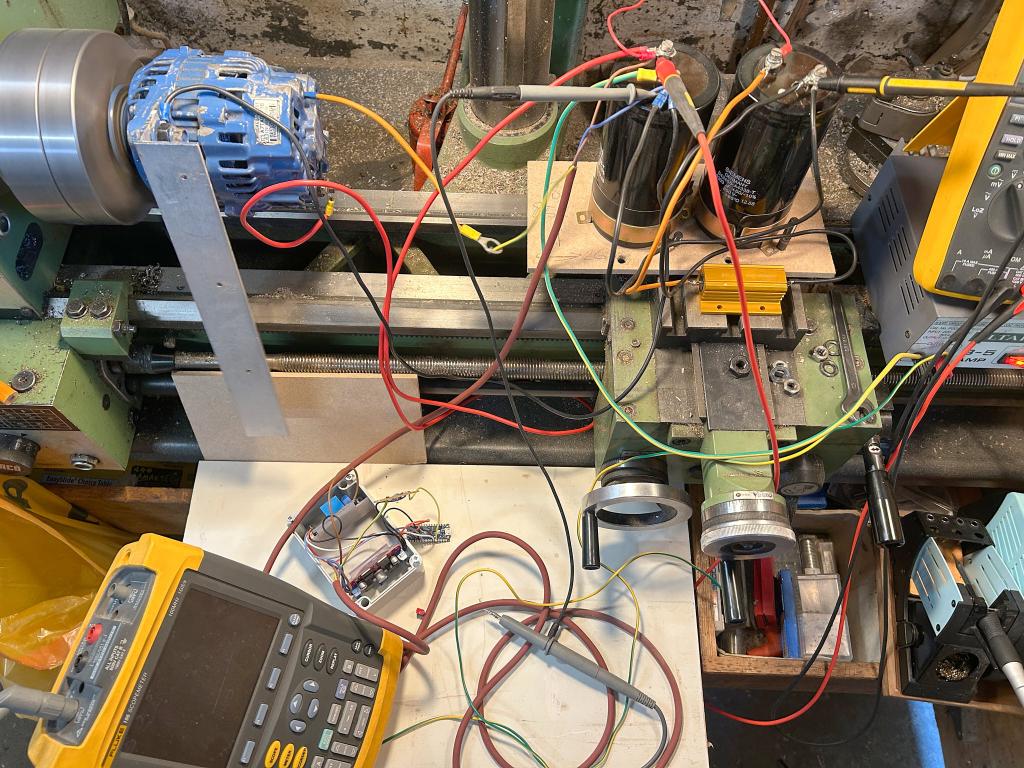

De urenteller van het bij de motor geleverde dashboard werkt op de W uitgang van de alternator. Even als de toerenteller. Dat bracht mij op het idee om deze W aansluiting van de alternator ook te gebruiken voor mijn “run detector”. Om eerst maar eens te onderzoeken en te kunnen testen zonder op en neer te moeten rijden naar de boot thuis een test opstelling gemaakt. Beetje primitief maar het blijkt te werken ! De alternator van de oude motor in de draaibank gespannen zodat ik hem aan kon drijven en kan meten wat er uit komt. Een paar condensatoren en een vermogens weerstand dienen als “dummy” accu. Een 13,8 volt voeding om de benodigde stroom te leveren om de alternator aan de gang te krijgen. Zie foto.

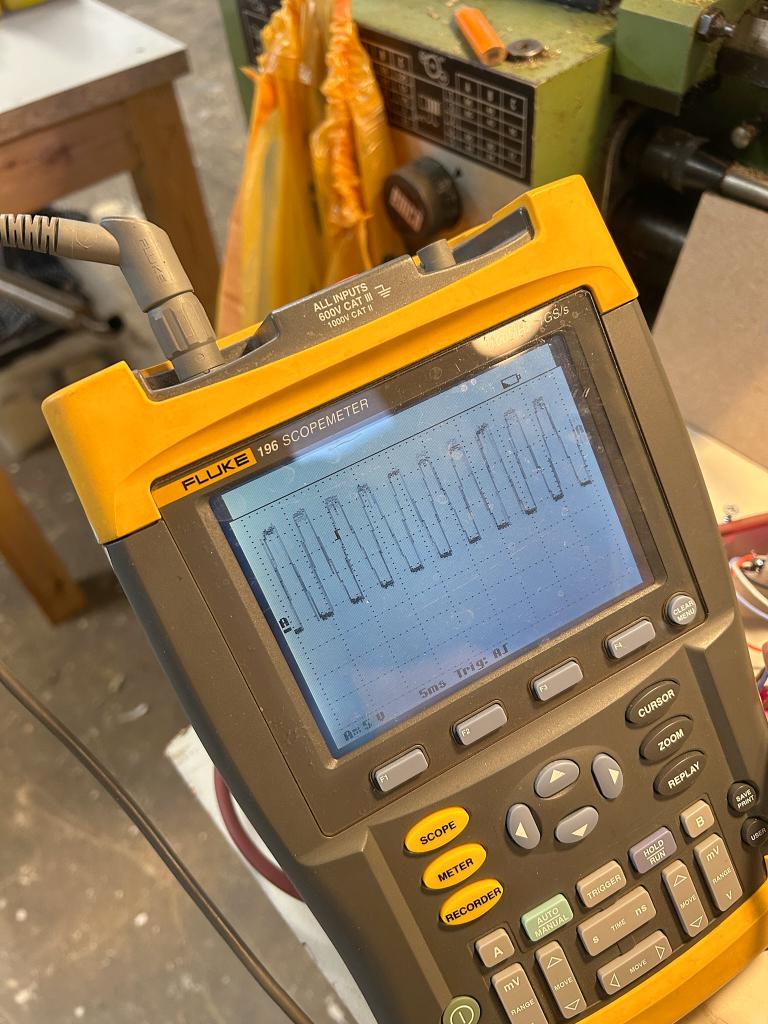

Na zeer kort de alternator bekrachtigt te hebben komt de alternator op spanning. Wat direct opvalt is dat het benodigde koppel om de alternator rond te draaien als die spanning geeft behoorlijk hoger is bij lage toerentallen. Dit lijkt in eerste instantie niet lineair. Maar nu kan ik meten wat er uit de W aansluiting van de alternator komt. Zie foto.
De volgende stap wordt een schakeling maken zodat wat er uit de W aansluiting komt door een arduino microprocessor gelezen kan worden. Wordt vervolgd. |
|
“Have we officially entered the post-truth era?” (Harari)
|
Bepalen of de motor loopt 16 mrt 2025 10:01 #1615872
|
|
I run a tight . . .
Shipwreck ! |
Bepalen of de motor loopt 16 mrt 2025 10:11 #1615876
|
Interessant!
Kun je het W-signaal niet bufferen door dit via een diode te sturen naar een kleine condensator die je licht belast met een kleine weerstand? Er zou dan een (ongeveer) DC spanning over de condensator moeten komen te staan, die wegvalt wanneer de motor stopt. Dit signaal met een comparator dan omzetten naar een H/L signaal die je aan je Arduino voedt? Of kan dat eenvoudiger zonder die tussenstap? Jaloers op je meetapparatuur trouwens  |
|
|
Bepalen of de motor loopt 16 mrt 2025 10:12 #1615877
|
|
“Have we officially entered the post-truth era?” (Harari)
|
Bepalen of de motor loopt 16 mrt 2025 10:17 #1615879
|
|
|
Bepalen of de motor loopt 16 mrt 2025 11:12 #1615892
|
|
|
Bepalen of de motor loopt 16 mrt 2025 11:14 #1615893
|
|
|
Bepalen of de motor loopt 16 mrt 2025 13:04 #1615908
|

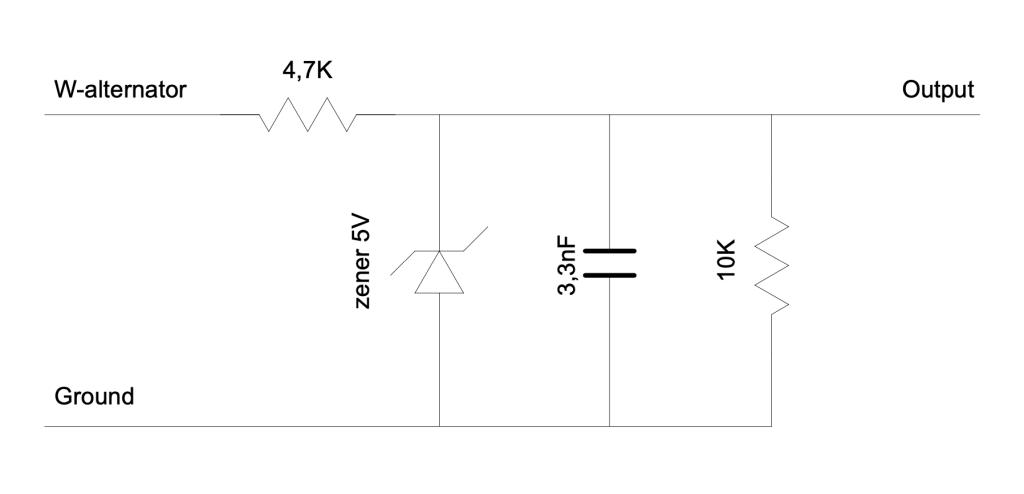

Na wat experimenteren met verschillende waardes van de pull down weerstand kom ik op de volgende schakeling.

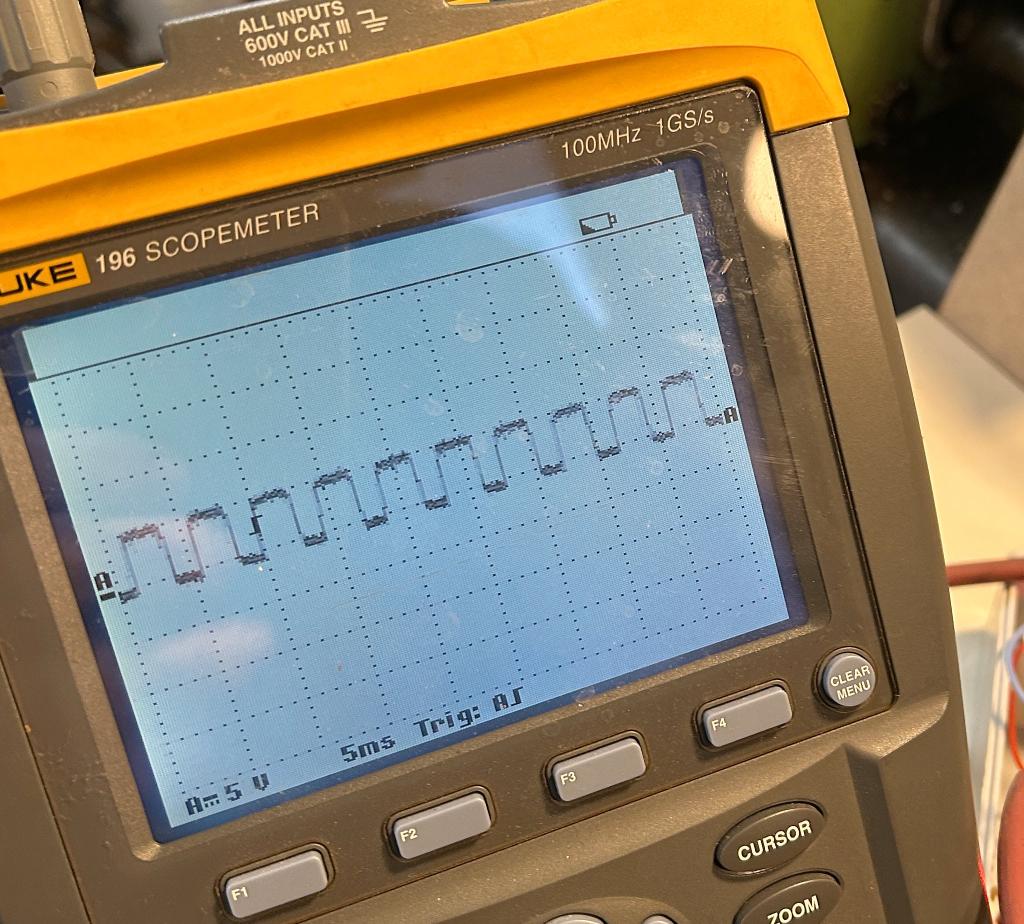

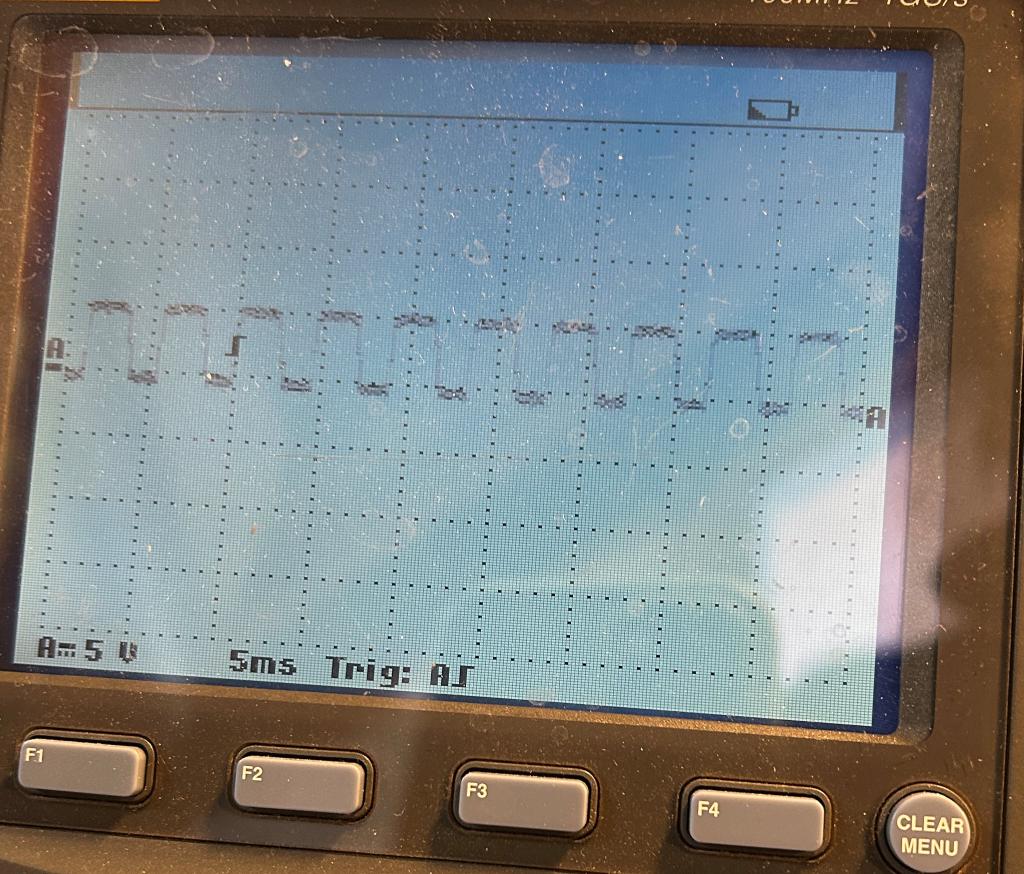

Wat resulteert in een signaal wat er zo uit ziet

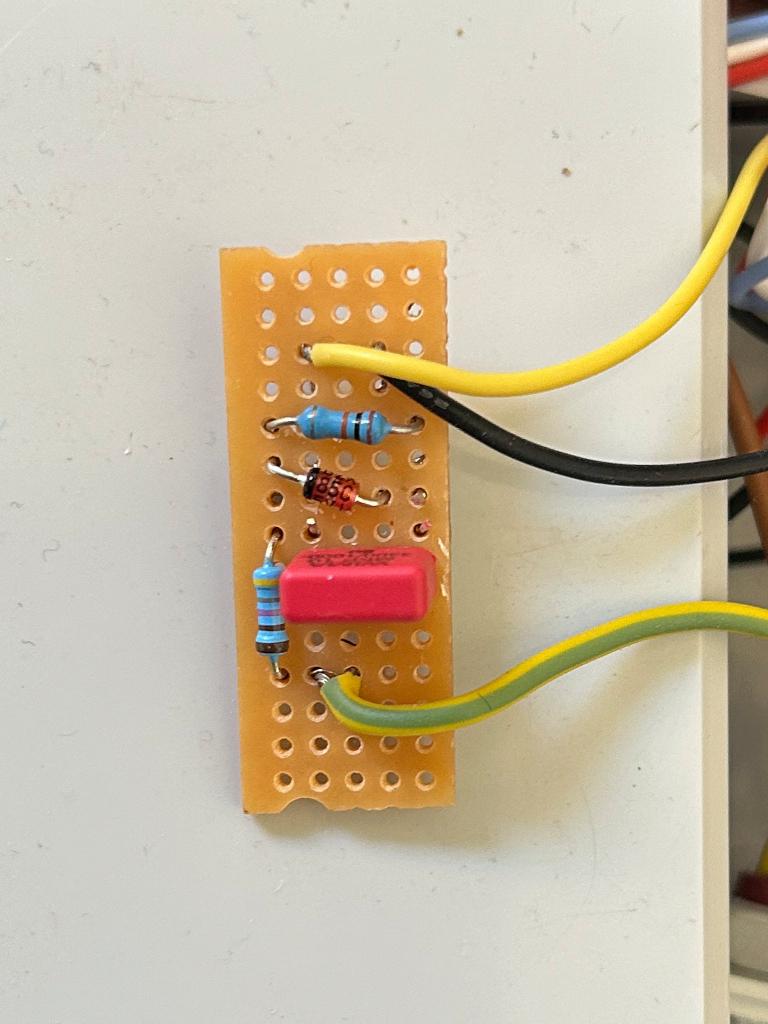

En zo ziet het soldeersel er dan uit.
|
|
“Have we officially entered the post-truth era?” (Harari)
|
Bepalen of de motor loopt 16 mrt 2025 13:29 #1615911
|
|
|
Bepalen of de motor loopt 16 mrt 2025 14:17 #1615916
|
It Paradyske schreef :
Ik zou die 4k7 wat groter doen, 15k of zo. Met een iets grotere weerstand, wat theoretisch wat beter zou moeten zijn, kwam er wat meer ruis door.
It Paradyske schreef : Draait je arduino op 5V of op 3V3? In het laatste geval de zener nog iets kleiner. 5 volt dus. |
|
“Have we officially entered the post-truth era?” (Harari)
|
Bepalen of de motor loopt 16 mrt 2025 14:23 #1615918
|
|
|
Bepalen of de motor loopt 16 mrt 2025 14:48 #1615923
|
Ik hou wel van apparaten met "All Inputs"
 )Ipv van afhankelijkheid van de dynamo, is een hall effect sensor en een magneetje een idee? Kwestie van modules, 5 volt die je toch al nodig hebt, en het signaal is meteen ESP32 ready. Ever verder denkend kan je er 2 of 3, op elke pulley 1, plakken. Zo heb je het toerental, maar ook indicatie->alarm (bv die dynamo of koeling.) als er 1 uit de maat loopt (slippende/gebroken v-snaar) |
|
|
Bepalen of de motor loopt 16 mrt 2025 14:50 #1615925
|
scope schreef :
Ik hou wel van apparaten met "All Inputs" )Ipv van afhankelijkheid van de dynamo, is een hall effect sensor en een magneetje een idee? Kwestie van modules, 5 volt die je toch al nodig hebt, en het signaal is meteen ESP32 ready. Ever verder denkend kan je er 2 of 3, op elke pulley 1, plakken. Zo heb je het toerental, maar ook indicatie->alarm (bv die dynamo of koeling.) als er 1 uit de maat loopt (slippende/gebroken v-snaar) Maak er je eigen project van en deel je resultaat. In mijn idee is een alternator een hele mooie hall effect sensor. Die al gemonteerd op de motor zit. |
|
“Have we officially entered the post-truth era?” (Harari)
|
Bepalen of de motor loopt 16 mrt 2025 14:52 #1615927
|

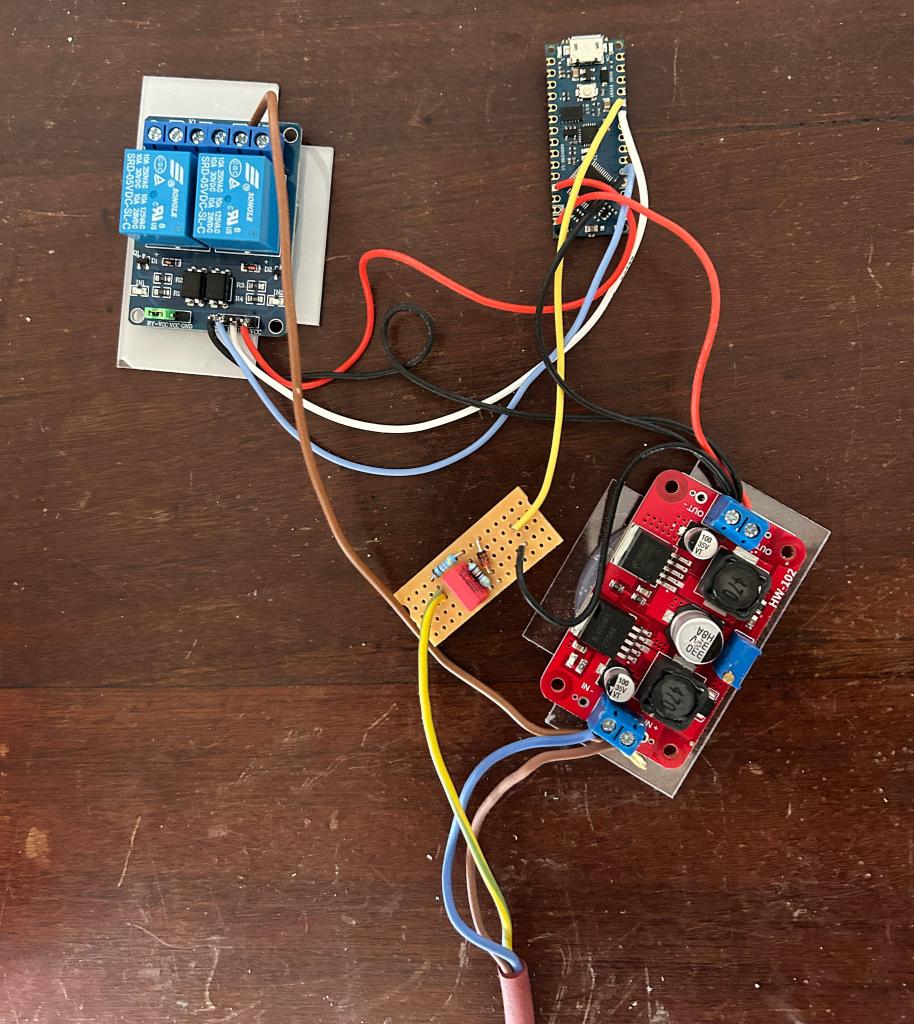

Inmiddels het een en ander samengevoegd met een DC-DC voeding, een Arduino Nano Every, en een relais board met twee relais.
|
|
“Have we officially entered the post-truth era?” (Harari)
|
Bepalen of de motor loopt 16 mrt 2025 15:08 #1615929
|
|
|
Bepalen of de motor loopt 16 mrt 2025 15:08 #1615930
|
|
|
Bepalen of de motor loopt 16 mrt 2025 15:46 #1615935
|
|
Booty 24 solo en Efsix. Voorheen Harmony 42.
|
Bepalen of de motor loopt 16 mrt 2025 16:00 #1615937
|
3Noreen schreef :
Inmiddels het een en ander samengevoegd met een DC-DC voeding, een Arduino Nano Every, en een relais board met twee relais. Gaat voor mijn gevoel inmiddels wel richting overengineering  |
|
|
Bepalen of de motor loopt 16 mrt 2025 16:02 #1615938
|
|
“Have we officially entered the post-truth era?” (Harari)
|
Bepalen of de motor loopt 16 mrt 2025 16:11 #1615941
|
Nu wat code naar de arduino ge-upload.
const int pulsePin = 8 ;
const int runLow = 2;
const int runHigh = 7;
const int limiet1 = 100 ;
const int limiet2 = 200 ;
int pulseHigh;
int pulseLow;
float pulseTotal;
float frequency;
void setup() {
Serial.begin(9600);
pinMode(pulsePin, INPUT);
pinMode(runLow, OUTPUT);
pinMode(runHigh, OUTPUT);
digitalWrite(runLow,HIGH);
digitalWrite(runHigh,HIGH);
}
void loop() {
pulseHigh = pulseIn(pulsePin,HIGH);
pulseLow = pulseIn(pulsePin,LOW);
pulseHigh = pulseIn(pulsePin,HIGH);
pulseLow = pulseIn(pulsePin,LOW);
pulseTotal = pulseHigh + pulseLow;
if (pulseTotal != 0) {
frequency = 1000000/pulseTotal;
} else frequency = 0 ;
Serial.print("Frequency is ");
Serial.print(frequency);
Serial.print(" Hz\n");
if ( limiet1<frequency ) digitalWrite(runLow,LOW); else digitalWrite(runLow,HIGH) ;
if ( limiet2<frequency ) digitalWrite(runHigh,LOW); else digitalWrite(runHigh,HIGH) ;
delay(1000);

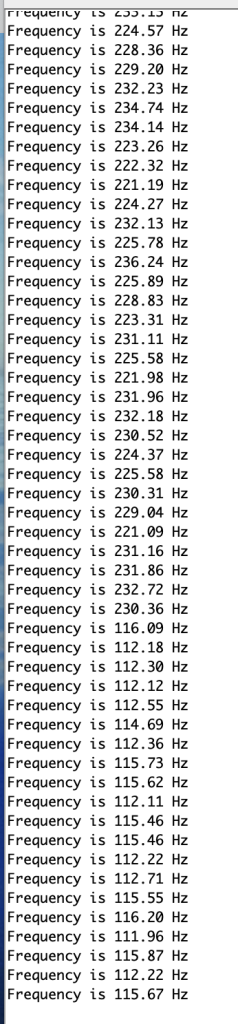

}Aangesloten op een 12V trafo op het lichtnet. Jawel 50 Hz Daarna op de alternator. Output
Nu is het wachten tot we naar de boot gaan om het een en ander life uit te proberen. Waar ik vooral benieuwd naar ben of er meetfouten optreden. |
|
