Onderwerp: Nieuw motorpaneel

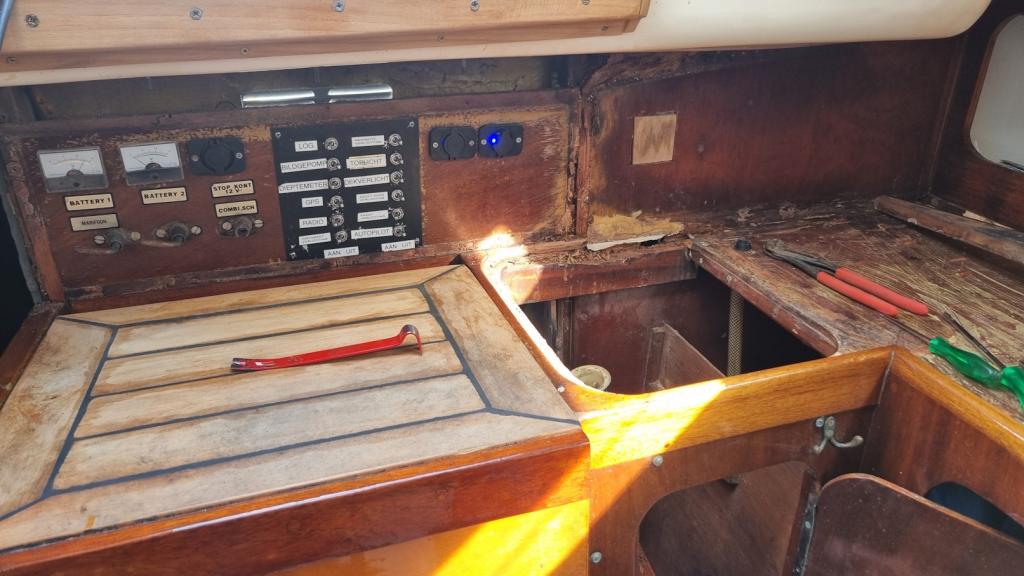

Na jaren aan te kijken tegen mijn verloederd motorpaneel en keukenblad heb ik eindelijk de stap genomen om dit ook eens aan te pakken.

In een bevlieging heb ik een 10W diode laser graveermachine gekocht, kosten, €160 eu bij Ali.
Nog een tent bijgekocht om de rook af te voeren, kosten €60,-
Ik ben van plan om de machine nog voor andere projecten in te zetten het motorpaneel was de eerste test.

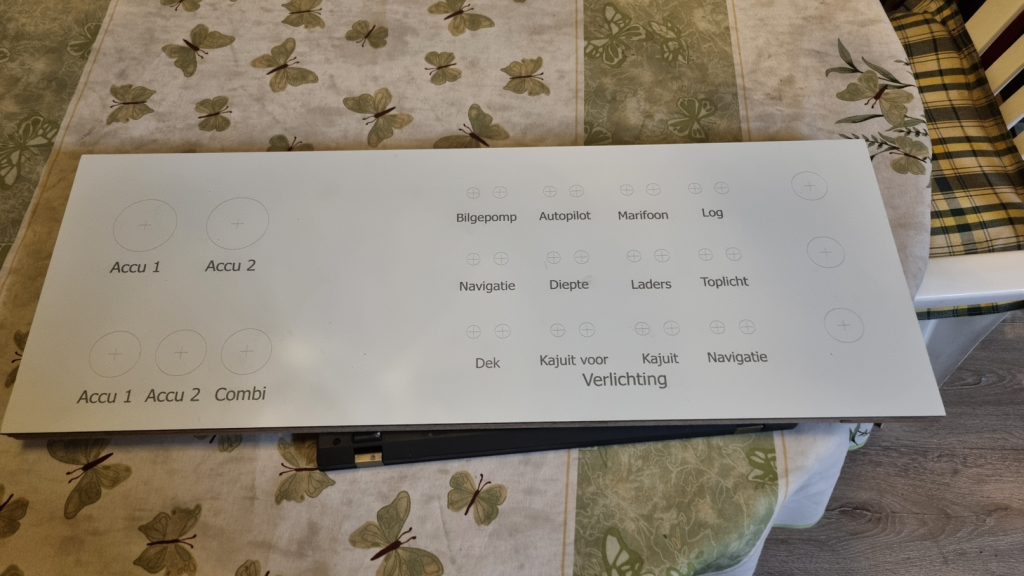

Het motorpaneel heb ik op een kunstof aluminium plaat gegraveerd.
Ik heb hiervoor QCAD en Lightburn gebruikt.
Het motorpaneel is 63x25cm oppervlakte laser 40cm x 40cm, deze heb ik met een beetje gepuzzel in 2 sessies gegraveerd.

Het zelf ontwerpen van een motorpaneel via online diensten is al eerder op zeilersforum besproken. Vind het gebruik van een laser graveermachine een mooi alternatief.

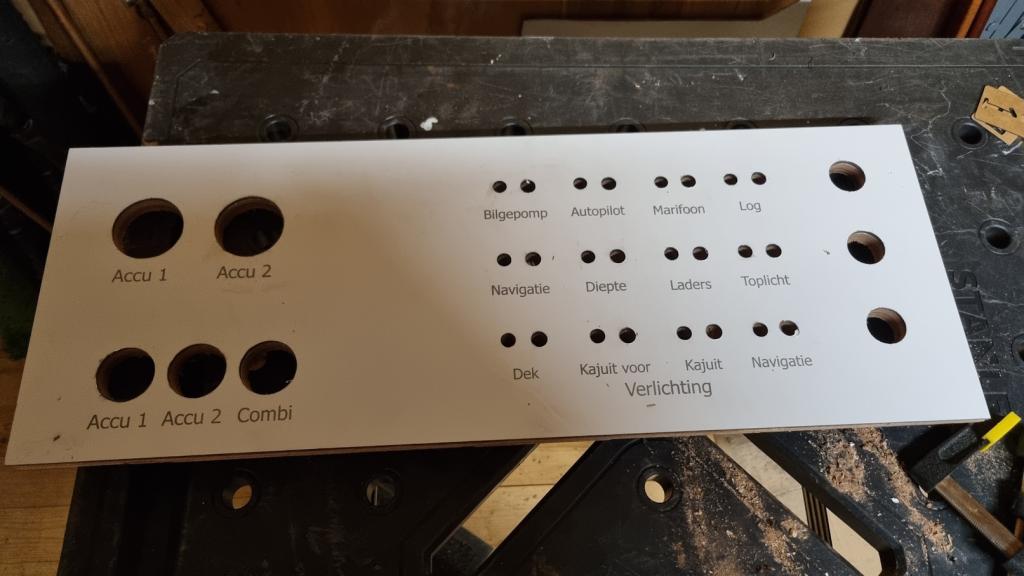

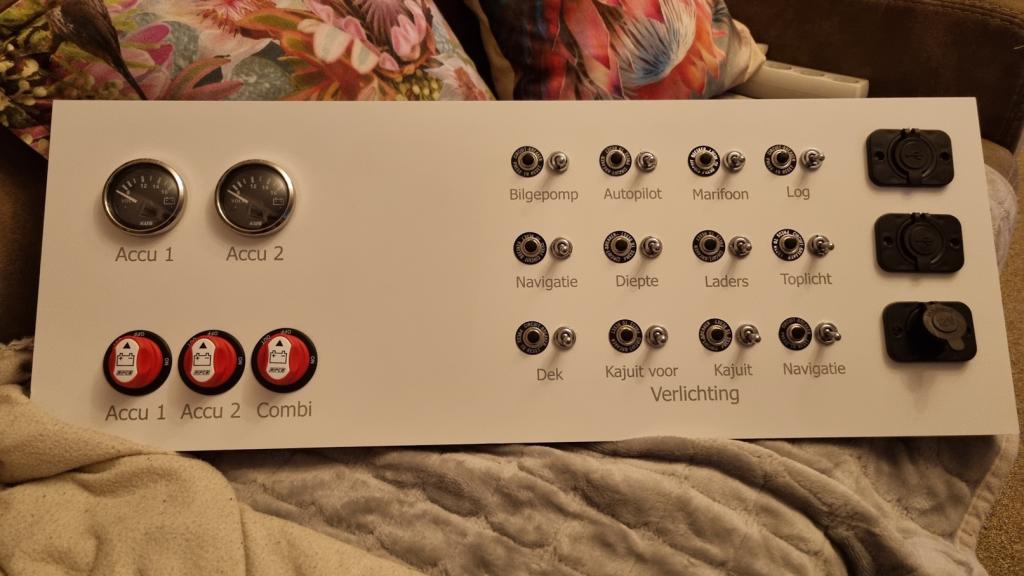

Na het markeren van het schakelmateriaal, heb ik de gaten uitgeboord en de kunstofplaat op een multiplexpaneel verlijmd voor extra stevigheid.

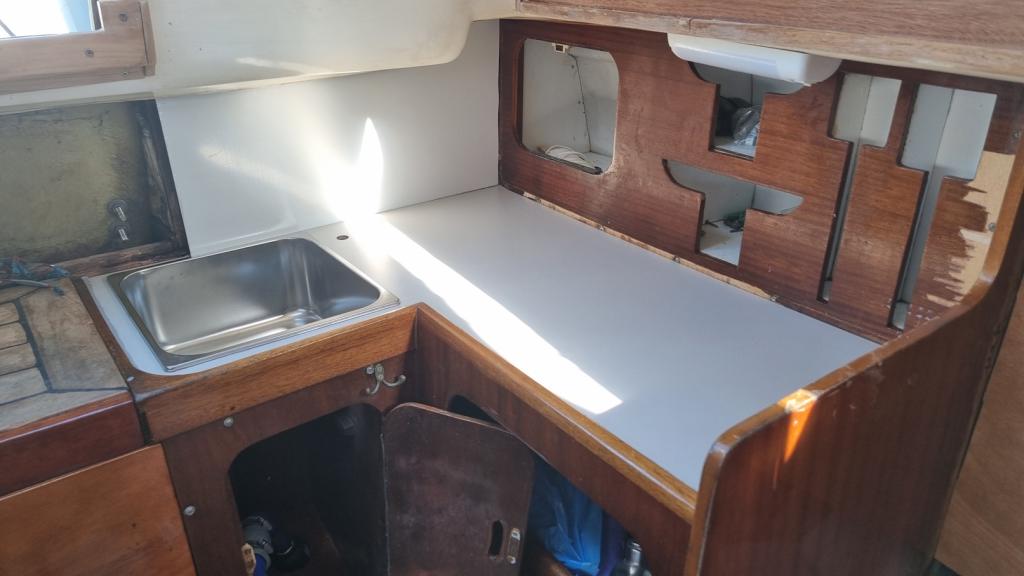

Ik heb besloten om direct het keukenblad te vervangen, door een blad van Trespa (7 mm).
Met plastic mallenfolie keukenblad uitgemeten en vervolgens uitgezaagd, dit materiaal is snoeihard, viel erg tegen om hier een blad uit te zagen.

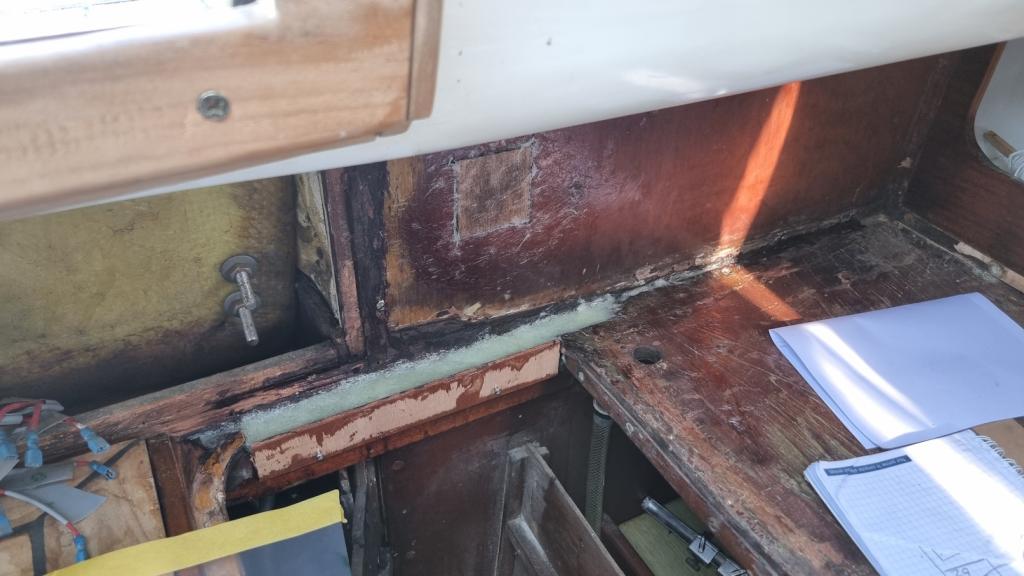

De vorige eigenaar heeft langdurig last gehad van lekkage waardoor ik stukken hout weg heb moeten hakken.
Dit heb ik vervolgens met een epoxy/glas mengsel weer dichtgemaakt/verstevigd.
Vervolgens het keukenblad erop verlijmd.

Lelijke houten achterwand is het volgende wat aangepakt wordt.

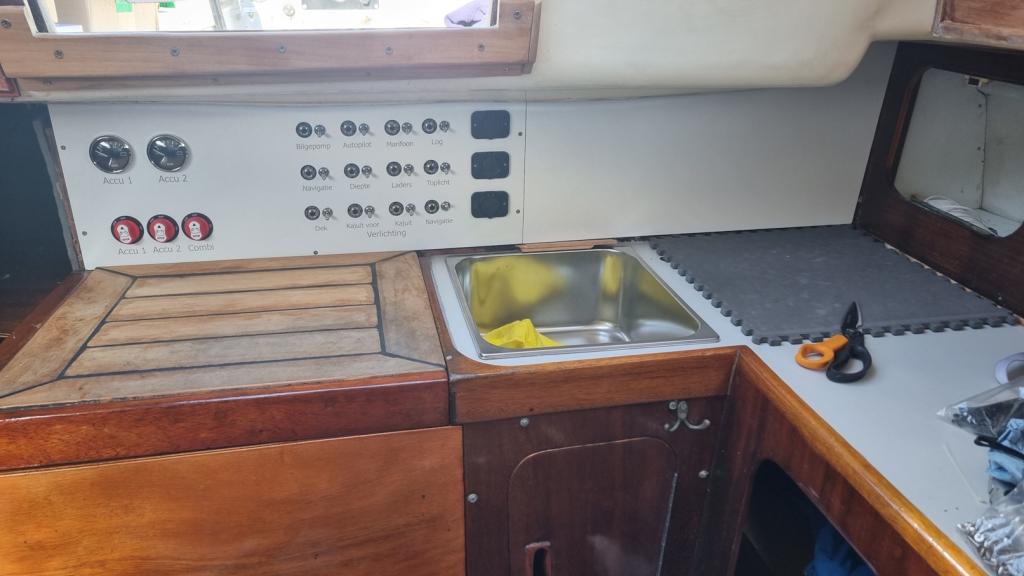

Zal het eindresultaat delen zodra dit ook afgerond is.

Leuk werken met laser, hé?
Gebruik het vaak voor mallen te maken (van zwaard bv) of laatst nog voor herstelling ankerlier.

Ik ben nog maar beginnend, maar je kan er wel leuke dingen mee doen.
Voor het maken van een mal van een zwaard heb je wel een serieuzer apparaat dan wat ik heb?
Zelf kan ik maar tot 40x40 cm, ze hebben wel een vergrotingskit maar dan kom ik nog niet veel verder.

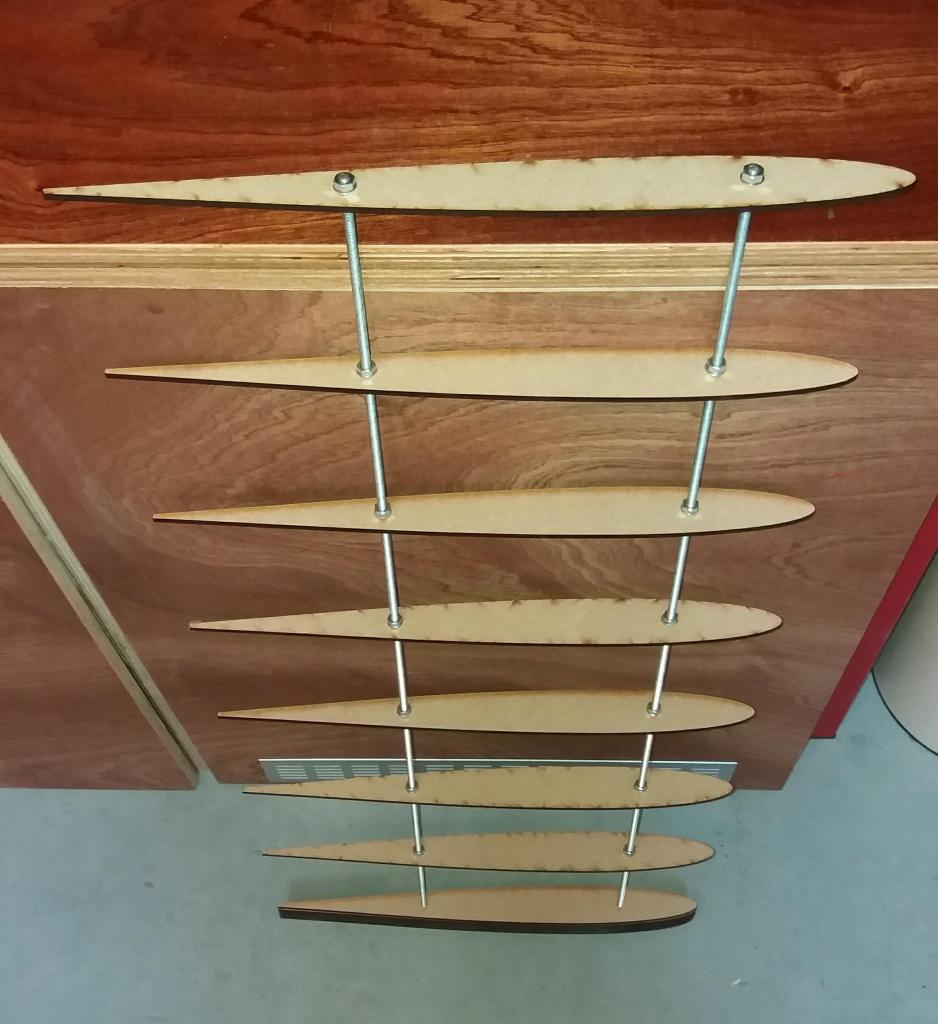

Schijfjes voor het profiel...

Dat ziet er wel indrukwekkend uit. Is dit uit multiplex gesneden?
Met mijn lasertje 5mm multiplex geprobeerd te snijden, zonder lucht.
Echter monde dit uit op voornamelijk verkoold hout, het is echt nog veel zoeken naar de juiste snelheid, vermogen en het aantal herhalingen.

Multiplex snijdt niet zo vlot, zeker geen 5mm.
Gebruik 3 of 4mm MDF om mee te experimenteren.
