Onderwerp: Maken van een kaartplotter via Rasberry Pi

Ik heb hem op 5,25 volt, dat is de formele bovengrens. Aan het eind van het draadje is het altijd minder..

Een stroomprobleem is makkelijk te herkennen als af en toe het rode ledje een keer knippert, daarnaast wordt in het beeldscherm dan een bliksemflitsje weergegeven.
Heb je geen officiële raspberry pi 3 voeding 2.5A 5.1V dan zou ik de voeding die je nu hebt aansluiten via de GPIO pinnen dan is een 1A 5V voeding over het algemeen voldoende (ik heb Chinese zooi gezien die maar 4,2 Volt geven tja of dat dan nog werkt via de GPIO?) Heb je minder dan € 12,50 betaald in een webshop voor de voeding dan is het niet de goede originele, kan de oude versie zijn.
In een boot zou ik zeker de voeding via de GPIO aansluiten, wij doen dat bewust met een niet geïsoleerde voeding, maar de tendens in het forum is daar een geïsoleerde voeding voor te gebruiken.

Of het beeldscherm direct aan de 12V kan is natuurlijk afhankelijk van het toegepaste beeldscherm, over het algemeen is voor het beeldscherm een geïsoleerde voeding wel aan te bevelen.

Voor het aansluiten van NMEA0183 apparatuur waaronder AIS hebben we een handig USB kabeltje gemaakt met optocoupler deze kost maar € 25,- en is plug and play.

De bedrading van de accu naar je apparatuur moet altijd beveiligd zijn met passende zekeringen en een schakelaar er tussen is ook wel handig.

OK ik heb een originele RPI voeding maar deze is blijkbaar defect, ga nu opzoek naar een andere voeding.
Bram, die voeding die je misschien binnen krijgt daar ben ik wel interesse in.
Voor de koppeling van de AIS transponder hen ik een USB kabeltje met optocoupler gekocht bij nautic.

Heb nu een voeding van 5V 3A en de RPI3 is al sneller en bliksemschicht is weg.
Heb nog problemen met de kaart zoals ze op het scherm verschijnt:
Vergelijk de kaart ENC Zeeland in opencpn op laptop met opencpn op RPI3:
Op de laptop alle details en veel kleuren, op RPI3 geen details, alleen lichtblauw (water) en geel-groen (land). Als ik met de cursor de kaart versleep, wordt het scherm zwart even zwart (soms tot ik terug klik op de kaart).
Kan iemand mij vertellen wat de oorzaak hiervan is en hoe ik dit kan verhelpen ?

Beste Jana,

je moet even kijken wat er aan staat bij de instellingen. Meestal is dat in het gebin minimaal.

Verder moet je een nieuwe kaart even scannen en database herstellen doen.

En 4 kleuren aanzetten.

Verder zou ik systeem ook even opwaarderen.

Is het aller eenvoudigste in de terminal:

sudo apt update (vernieuwd de lijsten)

en dan

sudo apt upgrade (de verbeterde bestanden)

Er kan nog wel meer, maar eerst dit maar eens doen.

Groet,

Bram

Bram,

Heb de aanpassingen gedaan en de ENC kaart krijg ik nu goed te zien, systeem is nog wel heel langzaam.
Vraagje: gebruik nu een kaartje van 16G, als ik een kaartje met 32 G gebruikt gaat hij dan sneller of niet ? Hoe kan ik de snelheid verhogen ?
Kan ik OEsenc kaarten downloaden op een memory stick (met fingerprint van de stick)? Zoja, kan ik ze dan zowel op de laptop thuis als op de RPI in de boot gebruiken ?

groetjes,

Jan

Beste Jana,

je systeem wordt veel sneller als je OpenGL gebruikt.

Dat doe je als volgt:

sudo raspi-config dan naar advanced en de VC4 driver aanzetten.

dan ook maar tegelijk de latest kernel versie installeren.

sudo rpi-update

En dan in OpenCPN OpenGL aanzetten (niet de software versie).

16 Gb kaartje werkt ook, maar op 32 GB heb je wat meer ruimte.

Wel van belang is een snel SD kaartje te nemen.

Gebruik zelf Sandisk A1 snelheid 80 en 100 MB/sec.

Komen met 10 jaar garantie !.

Met deze instelling wordt de grafisch handelingen in de grafisch processor verwerkt. Kijk maar naar de indicator van de processor belasting.

OeSenc systeem is in principe gekoppeld aan de fingerprint van je computer systeem. Er is een mogelijkheid als backup een tweede versie te installeren.

Voor het bestellen van de kaarten moet je eerst een verbinding hebben met de Raspberry vanwege de fingerprint file.

Daarna volgt op je email adres een server adres waarmee je de kaartenset ophaalt.
Dat kan gewoon een andere computer zijn. De kaarten kun je met een usb stick gewoon naar de Raspberry verplaatsen, uitpakken naar de map charts.

Groet,

Bram

brambo schreef :
Maar van een 32 GB kaartje wordt je systeem niet sneller. En 16 GB is ruim voldoende voor het OS en heel veel kaartmateriaal.

Ik volg dit onderwerp met interesse. Zelf heb ik nog geen plotter en gps vast op de boot. Ik was van plan als basis een mini pc (mele pcg35 win10) te gebruiken als basis (overtollig thuis) maar de p3 optie lijkt ook interessant. Er lijken nogal wat specifieke zaken te zijn mbt set up en ik vroeg ms af of deze systemen ook compleet te koop zijn (p3, box, software en kaarten incl. Google levert wat hits op maar ik vroeg me af of iemand hier ervaring mee heeft, het lijkt er op dat de meeste mensen het zelf in elkaar knutselen ?

Beste Andre,

het in elkaar zetten is niet zo moeilijk. Zou een aluminium kastje nemen van Flirc. Is tegelijk ook tegelijk de koeling van de processor.

In elkaar zetten is 4 schroefjes.

Je kunt kiezen uit een Raspberri Pi 3 of de nieuwe Pi 3B+.

Voor een direct werkend kaartje zie PB.

Verder heb je nog een goede voeding nodig van 5 volt.

Software Raspian met de OpenPlotter aanvullingen.

Video uitgang is HDMI maar past met een verloopstekker ook een dvi scherm.

Draadloos via VNC met ene andere computer kan ook.

OpenPlotter werkt aan een insteekbaar board met AIS, GPS. Is echter nog werk in uitvoering. Is binnenkort te krijgen in een pakket met een behuizing.

Bram

Andrezeilen schreef : Tegen een (niet) geringe vergoeding wil ik je best een kompleet werkend apparaat leveren hoor Maar dan mis je wel de lol van het zelf maken.

heej Brambo,

Zou jij kunnen vertellen (in een kort Lijstje ) na het installen van openplotter en opencpn welke opties je kan aanvinken en welke absoluut niet die anders de grafische weergave vertraagd.
Althans welke jij hebt ondervonden. .. Ik wil het uiterste eruit halen maar kom niet aan de maximale fps die jij hebt.

En je hebt het over aanpassingen maken in de root...bedoel je dat via de ternimal met sudo rpi-config ?

cheers Ian

Hi Ian,

je kunt het volgende doen:

sudo apt update (opwaarderen lijsten)

sudo apt upgrade (dan worden de nieuwe update files aangebracht)

opwaarderen naar de laatste kernel versie:

sudo rpi-update (nu kernel 4.14.41)

Dan OpenGL driver aanzetten:

sudo raspi-config > advanced > GL driver aanzetten.

Je kunt ook nog in OpenCPN OpenGL aanzetten, maar het werkt ook zonder deze instelling erg snel.

De snelheid van de beelden kun je zichtbaar maken in de terminal met:

GLXgears maar dan houdt deze rekening met je beeldscherm.

Dit kun je vermijden door:

vblank_mode=0 glxgears

Als je geen glxgears kunt starten, dan de mesa-utils installeren.

Met de laatste kernel versie is de beeldsnelheid iets verlaagd tot 825 FPS.

We horen het nog wel.

Groet,

Bram

ok GLXgears is dus een soort benchmark ...niet echt nodig.

Maar als clean wil beginnen is dus de raspian noobs met update en openplotter met update en opencpn met update de juiste toch ?

of draai je specifiek een raspian versie.


Aangezien velen verschillen hebben in fps dacht ik namelijk aan raspian versies

sommige instellingen in openplotter en opencpn hebben drastisch invloed op performance...vandaar. Welke opties vink jij aan ? (kaart details etc) en welke vink jij juist uit.

Het tonen van kaartgrenzen kost doorgaans veel rekenwerk en tijd.

Beste Ian.

heb je een Raspberry P3 of de nieuwe Raspberry Pi3B+ ?

De nieuwe versie van OpenPlotter 1.0.0 op basis van Linux Stretch is heel dichtbij.

Ik werk al enige geruime tijd met Linux Stretch (Debian 9.2).

Ik verwacht de nieuwe OpenPlotter versie een dezer dagen.

Vector kaarten bestaan uit cellen en als je een overzicht wilhebben, dan moet al die cellen geladen worden.

Je kunt met behulp van toetsen de diverse dingen uitschakelen. S voor dieptes, L voor lichten, T voor kaartteksten. dit maakt het allemaal wat lichter en als je het nodig hebt zet je het gewoon weer aan.

Wat ook reuze handig is in Linux is het openzetten van twee vensters. Een voor de detail kaart waar je vaart en een voor het overzicht. Werken gewoon naast elkaar met hetzelfde kaartmateriaal, GPS positie en Ais.

Verder is aan te bevelen op andere computer of een Ipad een VNC client te installeren. Dan kun je het Raspberry bureaublad draadloos en volledig vanuit een ander systeem bedienen.

Het werkt allemaal super met de OpenPlotter uitbreidingen.

Groet,

Bram

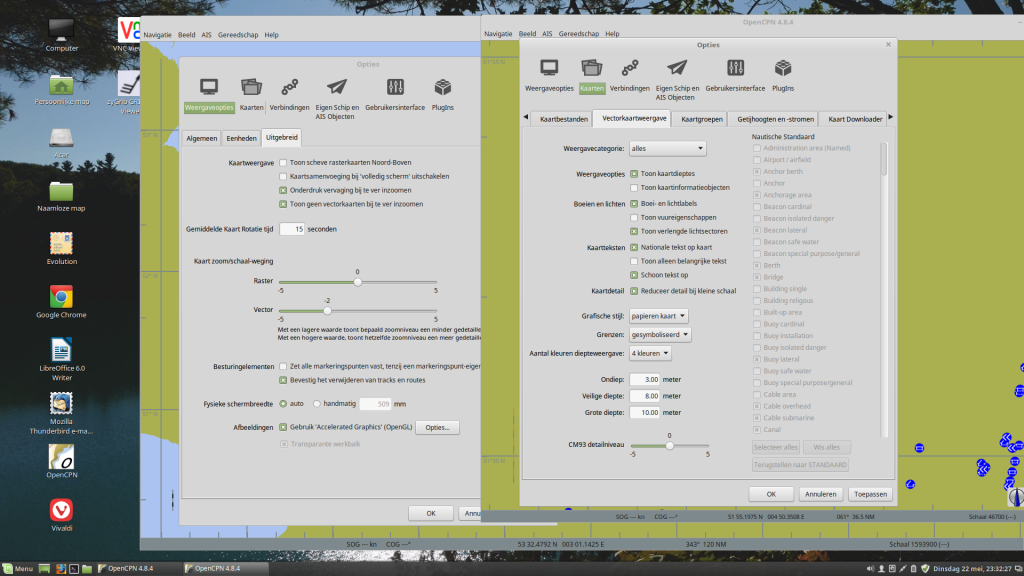

Hierbij nog de door mij gebruikte instellingen:

En als je al vooraf Linux Stretch wilt gaan gebruiken, dan is er een eenvoudige manier om dit te doen.

Je moet dan gewoon enige server adressen aanpassen en dan opwaarderen. Is een hele grote update, maar eenvoudig te doen.

Als er belangstelling voor is kan ik dat hier ook aangeven.

En alle functies van OpenPlotter blijven gewoon werkend.

Bram

brambo schreef :
Maar verwachten we die niet al maanden "één dezer dagen"? Als 'ie nu echt op punt van uitkomen staat, haal ik mijn Pi van de boot. Die kan ik de komende twee weken toch niet gebruiken.

brambo schreef :
@brambo
Onderstaande ken je natuurlijk al:
Als je de regels een beetje volgt start met het laatste script dus gelijk 2 opencpn-sessies met gesharede binaries en elk hun eigen configuratie. Dus als je de sessie netjes afsluit en opnieuw start hebben de overview en detail versie elk nog de instellingen van de laatste keer dat je ze gestart hebt.

Let er even op dat je alle regels met # ook met "sudo" kunt laten beginnen, bovenstaand is de manier met minder werk, maar wel gevaarlijker met een tikfout. De "exit" is dus belangrijk.

Dus ook bijvoorbeeld de ene met "base" instelling voor de weergave en de andere de "mariners standard". En een andere instelling voor "Reduced detail at small scale".

Ik moet nog uitzoeken hoe ik de titel kan veranderen.

Heren,

Ik heb ook een RPI, ben niet onhandig, maar nog niet alles werkt zoals ik het wil. Ik zit op de laatste SW versies en gebruik een PI 3B.
Ik heb last van een regelmatig stoppende Opencpn sessie. Dat is irritant. Daarnaast vind ik het schuiven binnen Opencpn langzaam gaan. Tijdens het zeilen natuurlijk geen issue, zo hard zeil ik ook niet, maar met plannen wel.
De crashende opencpn sessies zullen wel nog meer updates vereisen of het inrichten van een nieuw kaartje. Dat komt goed.
Dat langzame kaarten schuiven lijkt maar niet weg te gaan. Ik gebruik de experimentele video driver en heb een vrij snel micro SD kaartje. De framerate komt op ongeveer 450FPS uit met de meting. Wat zou ik nog kunnen doen om dit te verhogen?

De setup met twee vensters is interessant. Zou je ook het ene venster via VNC op de tablet kunnen zien en het andere op de vaste monitor?

Hebben de deskundigen nog advies voor beide vragen?

Bij voorbaat dank,

Robin

Er zijn ook veel verbeteringen in de kernel aangebracht.

Met de GL driver en de laatste kernel versie draait het hier prima.

Kernel update is:

sudo rpi-update

Beeld vliegt over het scherm.

In OpenCPN kun je nog de hardware OpenGl aanzetten, maar nodig is dat niet.

De snelheid is ook afhankelijk van de snelheid van je beeldscherm.

Je kunt dat testen zonder de invloed van het beeldscherm met:

vblank_mode=0 glxgears

Hier circa 830 FPS (frames per seconde)

groet,

Bram

VNC doet niets anders dan het bureaublad van de RPI op afstand bedienen.

Wat je met VNC ziet is ook wat er op je monitor verschijnt.

Wat wel mogelijk is dat je op je VNC systeem OpenPlotter installeert en draadloos de GPS en eventuele AIS dat gebruikt van de Raspberry.

Maar dan moet je wel twee kaartensets gebruiken.

Nog even voor de goede orde. OpenPlotter is geen besturing systeem !!

Het is gewoon Linux met daarbij OpenCPN al geinstalleerd.

De kracht van OpenPlotter zijn de vele slimme toevoegingen zoals:

Wifi access punt
Kplex multiplexer
SignalK server
VNC server
Node red
Ondersteuning voor Ais dongle ontvangst

En nog veel meer toepassingen.

Bram

cool ...2 vensters ? hoe doe je dat dan ? kan er maar 1 opengooien. Ga morgen nieuwe plotter en Rasp installen

Twee vensters open is heel eenvoudig. Je hebt twee soorten vensters. Het gehele scherm of een venster in een raamwerk die je kunt verplaatsen.

Dus klikt je eerst Opencpn aan en open je venster 1 en dat doe je hetzelfde nog een keer voor venster 2.

Die kun je achter elkaar plaatsen. Een met de detailkaart en een met de overzichts kaart.

Ze gebruiken dezelfde kaarten sets met alle gegevens zoals AIS en GPS.

Bij een touchscreen is het simpel, een vinger commando voor het naar voren halen van kaart 1 of kaart 2.

Nog een aanvullende tip als je de Raspberry Pi3B+ wilt gebruiken met OpenGL driver aan. OpenPlotter blijft dan soms hangen bij het opstarten. Op de display controle.

Je kunt dit eenvoudig oplossen door in de Openplotter config bij start op een delay in te stellen van 2 seconden.

Snelheid ligt hier op circa 1000 FPS.

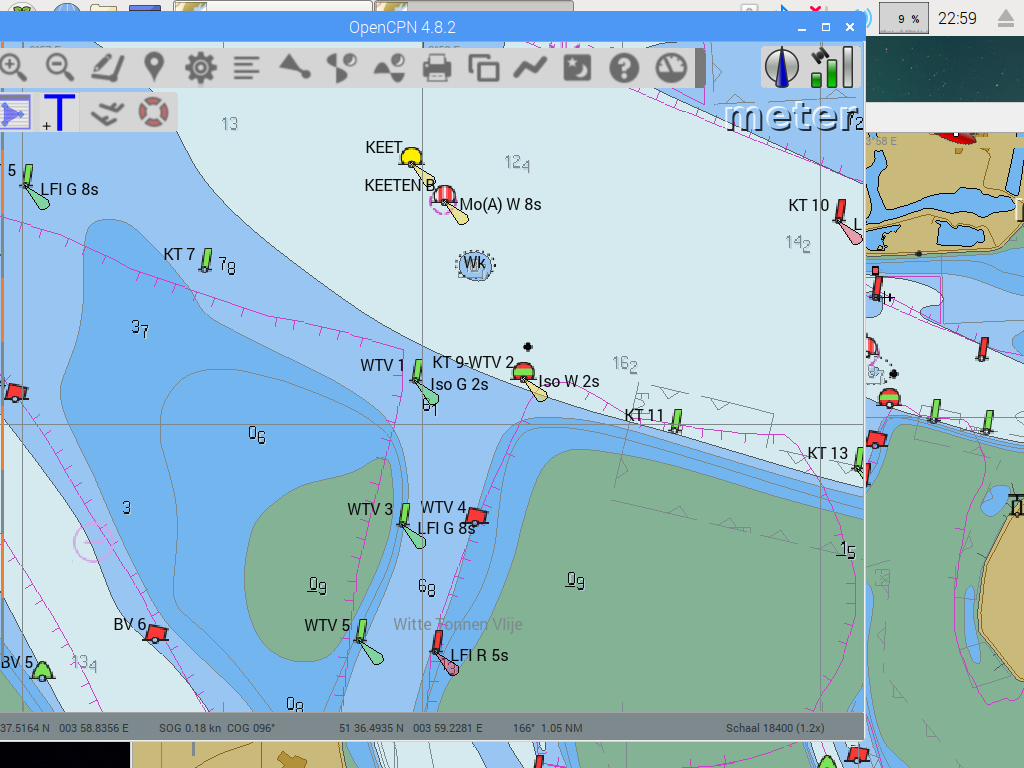

Hierbij nog een voorbeeld. Je kunt per venster alles instellen en ook de commando regel wegschuiven in de overzicht kaart.
