Onderwerp: Nieuwe Raspberry pi 3B+ is uit!

Nieuwe Raspberry pi 3B+ is uit! 14 mrt 2018 19:39 #925928

+1
Contest 36s Camelot
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 14 mrt 2018 20:22 #925945

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8047
Beste T,

kleine opsomming:

1 Raspberry Pi 3 boardje circa € 35,-
1 of een paar micro SD kaartjes (snelle versie 80-100 mb/sec 16 0f 32 GB) 1 x € 18,-
1 toetsenbord (handigste is een draadloos met een pad, hier logitech K400 circa 32,-)
1 doosje waar je de RPI in kan doen. Diverse opties mogelijk. Gemiddeld 15,-

Ja dan een beeldscherm. Daar zijn vele opties voor. Standard is een HDMI. Met een verloopstekker werkt ook DVI. Maar een scherm direct vanuit de Raspberry kan ook. Touchscherm is ook mogelijk.

Je kunt natuurlijk om het te proberen ook je TV of een computer monitor gebruiken.

Ding moet ook nog een goede voeding van 5 volt hebben, minimaal 2.5 amp. Originele 240 volt voeding kost zo'n € 7,-. Aan boord moet je uiteraard ook een goede 12 volt > 5 volt voeding hebben.

OpenPlotter software met daarin OpenCPN is gratis

Diverse kaartensets van Rijkswaterstaat, Zeeland, Dordrecht, Rotterdam, IJssel etc. zijn gratis.

De complete kaartenset van Nederland en Belgie (kust gebieden) vergelijk 1800 serie
in oeSENC formaat € 17,85. Rivieren kaarten Europa inlandENC zijn ook gratis.

De Raspberry met OpenPlotter kan ook stand alone draaien via VNC client op een andere computer met het bureaublad van de RPI. Werkt hier ook prima op een Chromebook of een Ipad.

VNC client kun je op bijna ieder andere computer installeren. De verbinding is draadloos.

Je kunt er ook nog een GPS muis aanhangen. Of aansluiten op een AIS ontvanger of transponder. Er zit standaard een multiplexer in de software om meerdere NMEA183 apparaten aan te sluiten.

Dit is even de basis wat je nodig hebt.

Wifi (naar buiten) en geluid zit er ook op.

Mogelijk geeft dit even een indruk.

Bram

Laatst bewerkt: 14 mrt 2018 21:09 door brambo.
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 15 mrt 2018 08:34 #926058

  • 3Noreen
  • 3Noreen's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 16774
Net op de deurmat gevallen. Binnenkort uitproberen hoe die het doet met een 5Ghz wifi. Zeker aan boord een mogelijk een vooruitgang. Het 2.4GHz netwerk kan toch af en toe behoorlijk overbevolkt zijn.
“Have we officially entered the post-truth era?” (Harari)
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 15 mrt 2018 10:23 #926088

Bedankt Brambo, hier kunnen we mee verder.
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 15 mrt 2018 13:04 #926127

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 31781
www.crowdsupply.com/openh/rubicon

The tough (IP67), expandable, Crowd Supply teal case for your Raspberry Pi, Arduino, BeagleBone, or custom PCB project.
ZF informatie kanaal Telegram: t.me/zeilersforum

Ongevraagd advizeur
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 15 mrt 2018 14:16 #926139

  • Joop66
  • Joop66's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8961
2.5A is nogal wat. Is er een indruk van t effectieve verbruik?
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 15 mrt 2018 14:36 #926141

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8047
Beste J,

op de Wintermeeting van ZF er een gebruiksmeter tussen gehangen. Rpi3 plus Faytech 10" daglichtscherm plus 2 losse voedingen en een GPS muis, kwam net boven de 10 watt uit. Met een fellere achtergrond verlichting van het monitor scherm loopt het stroomgebruik wat verder op.

grofweg 2 amp bij 5 volt = 10 Watt Is bij 12 volt zo rond de 1 amp stroomgebruik voor de Raspberry Pi3 plus de daglicht monitor.

Zal het met de nieuwe Pi3+ ook eens proberen.

Meting gedaan met de kaartplotter, wifi acces punt en de VNC server in werking.

Het is wel een eenvoudige gebruiksmeter.

Het idee van de RPI aan boord is juist het geringe stroomgebruik.

Groet,


Bram
Laatst bewerkt: 15 mrt 2018 14:54 door brambo.
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 15 mrt 2018 14:50 #926147

  • XanderB
  • XanderB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2493
Hi Bram, ik ben ook erg benieuwd naar je meetingen met de 3B+, met name omdat ze zelf aangeven dat de nieuwe versie significant meer stroom verbruikt.

Van de andere kant: Bij gelijke belasting zou de processor juist minder verbruiken, dus dat lijkt met elkaar in tegenspraak.
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 15 mrt 2018 14:57 #926148

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8047
Beste Sander,

Zodra boardje binnen is zal ik het eens met dezelfde gebruiksmeter meten om het gebruik te kunnen vergelijken.

Bram
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 15 mrt 2018 15:37 #926159

  • Zeilvis
  • Zeilvis's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1385
FWIIW


Op mijn verzoek is mijn forumnaam veranderd van Zeilzin naar Zeilvis. Hierin zijn zeilen en duiken verbonden. Groeten uit Delfzijl, Evert
Laatst bewerkt: 15 mrt 2018 15:37 door Zeilvis.
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 15 mrt 2018 15:56 #926162

Ja duh! Afgezien van efficiency verbeteringen gebruikt een zwaardere processor wanneer vol belast natuurlijk méér stroom.
Laatst bewerkt: 15 mrt 2018 15:56 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 15 mrt 2018 16:03 #926163

  • H2O
  • H2O's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1303
Nachtvlinder schreef :
Ja duh! Afgezien van efficiency verbeteringen gebruikt een zwaardere processor wanneer vol belast natuurlijk méér stroom.

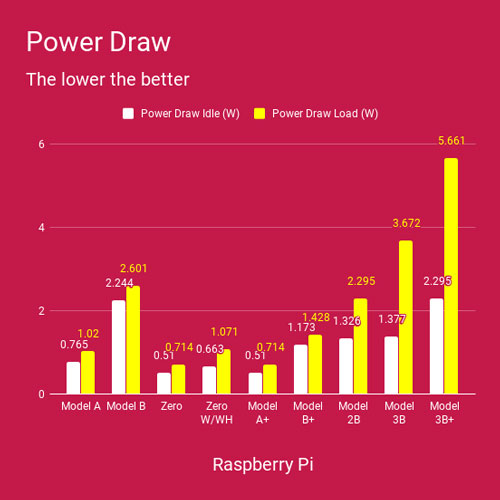

Ik neem aan dat je het hebt over het grafiekje. Je hebt gelijk over de processor, maar het verschil tussen de 2B en de 3B is dan weer een stuk kleiner dan je op basis daarvan zou verwachten.

De 3B+ is dan weer een hele stap omhoog qua stroomverbruik Idle en onder Load, maar dat wordt meer veroorzaakt door de Gigabit Ethernet en 802.11ac wireless dan door een snellere processor lijkt me.

Jeroen.
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 15 mrt 2018 16:13 #926165

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8047
De vraag is natuurlijk, wat is het stroomgebruik als je de Pi gewoon in gebruik hebt als kaartplotter. Niet tijdens laden van kaarten etc.

Maar gewoon tijdens het varen, waarbij in OpenCPN de kaart meeschuift en AIS objecten op het scherm komen. De processor belasting komt dan niet hoger dan zo'n 30 procent.

Overigens de huidige Pi3 en ook de Pi2 doen het voor navigatie doeleinden ook snel genoeg met de huidige software met OpenGL ingeschakeld en de VC4 driver ingeschakeld.

De kern van het gebruik van een RPI is eenvoudig het stroom gebruik. Eerder een netbook gebruikt, maar dan is het stroomgebruik vele malen hoger en scherm niet meer leesbaar is als er te veel licht op schijnt.

Daarnaast zijn de OpenPlotter extra's een prachtige aanvulling op het gebruik.
Laatst bewerkt: 15 mrt 2018 16:18 door brambo.
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 15 mrt 2018 16:59 #926178

Mijn pc met 7 inch scherm aan zit rond de 10 watt.
Met scherm uit nog lager uiteraard. Scherm zet ik ook uit als ik er niet op kijk.

Het komt nu wel in de buurt van een echte pc.
Dan zou ik 't wel weten. Al is zo een box pc met ssd wel een stuk duurder.

Als ze slim zijn maken ze het zo dat niet gebruikte onderdelen ook daadwerkelijk in shutdown gaan.
Wanneer je aan t zeilen bent heb je niks aan gigabit ethernet.
Ontwerper van de RoosMux, en andere apparaatjes.
www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 15 mrt 2018 18:19 #926199

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8047
Nog eens gekeken hier met alleen de Raspberry Pi3 aan de gebruiksmeter, zonder het stroom gebruik van het beeldscherm.

Wel staan aan: het Wifi Access Punt, de SignalK server, de VNC server en er hangt een usb GPS muis aan.

Bij het opstarten gaat stroomgebruik naar 2.6 Watt.

Bij het het gebruik van OpenCPN kaartplotter scherm inclusief de ontvangst van AIS is
dit 1.9 a 2.0 Watt. Bij het snel in- en uitzoomen van de kaart gaat het gebruik even naar 2,5 Watt.

Als er Ais objecten op het scherm komen gaat het stroomgebruik met tussenpozen naar 2.1 Watt.

Zal dit vergelijken met het nieuwe type Pi3+

Groet,

Bram
Laatst bewerkt: 15 mrt 2018 18:25 door brambo.
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 16 mrt 2018 07:05 #926313

roozeboos schreef :
Als ze slim zijn maken ze het zo dat niet gebruikte onderdelen ook daadwerkelijk in shutdown gaan.
Wanneer je aan t zeilen bent heb je niks aan gigabit ethernet.

Dat is nu het mooie van open source als je slim bent kun je dat gewoon zelf doen.
Google, copie and past is voldoende.
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 16 mrt 2018 08:00 #926332

  • Joop66
  • Joop66's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8961
brambo schreef :
Nog eens gekeken hier met alleen de Raspberry Pi3 aan de gebruiksmeter, zonder het stroom gebruik van het beeldscherm.

Wel staan aan: het Wifi Access Punt, de SignalK server, de VNC server en er hangt een usb GPS muis aan.

Bij het opstarten gaat stroomgebruik naar 2.6 Watt.

Bij het het gebruik van OpenCPN kaartplotter scherm inclusief de ontvangst van AIS is
dit 1.9 a 2.0 Watt. Bij het snel in- en uitzoomen van de kaart gaat het gebruik even naar 2,5 Watt.

Als er Ais objecten op het scherm komen gaat het stroomgebruik met tussenpozen naar 2.1 Watt.

Zal dit vergelijken met het nieuwe type Pi3+

Groet,

Bram

Dat is de reden dat ik t vraag: Mijn huidige Sony netbookje met 11"scherm, vraagt 1,2A op 12V=14W als t scherm aan is, en 0,8A=10W als dat uit is, dit inclusief 6x serieel/USB omzettertjes.

Nu wordt het interessant! 2.5W=0.2A Dat scheelt serieus!

Zijn er touchscreens voor deze dingen?
Laatst bewerkt: 16 mrt 2018 08:30 door Joop66.
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 16 mrt 2018 08:40 #926338

Zeilprutser schreef :
roozeboos schreef :
Als ze slim zijn maken ze het zo dat niet gebruikte onderdelen ook daadwerkelijk in shutdown gaan.
Wanneer je aan t zeilen bent heb je niks aan gigabit ethernet.

Dat is nu het mooie van open source als je slim bent kun je dat gewoon zelf doen.
Google, copie and past is voldoende.
niet helemaal waar, want vaak heeft het ook hardware consequenties. Die moeten wel ingebouwd zijn.
Een kompleet schema geven ze niet vrij.
Ontwerper van de RoosMux, en andere apparaatjes.
www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 16 mrt 2018 08:42 #926339

  • XanderB
  • XanderB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2493
Even om denkfouten uit te sluiten. Laten we rekenen met die 2.5W die Joop noemt. Die is toch op 5V? Dus, 2.5/5=0.5A en niet delen door 12 dus. Of zit ik er nu naast?
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 16 mrt 2018 08:45 #926341

  • hengelst
  • hengelst's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 536
niet helemaal idd op 5 volt 0,5 A, maar je trekt die 5 volt uit een 12 volt accu dus je verbruik van je accu is dan 0,2A
Mystere 26 1973
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 16 mrt 2018 09:01 #926344

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 8047
Beste J,

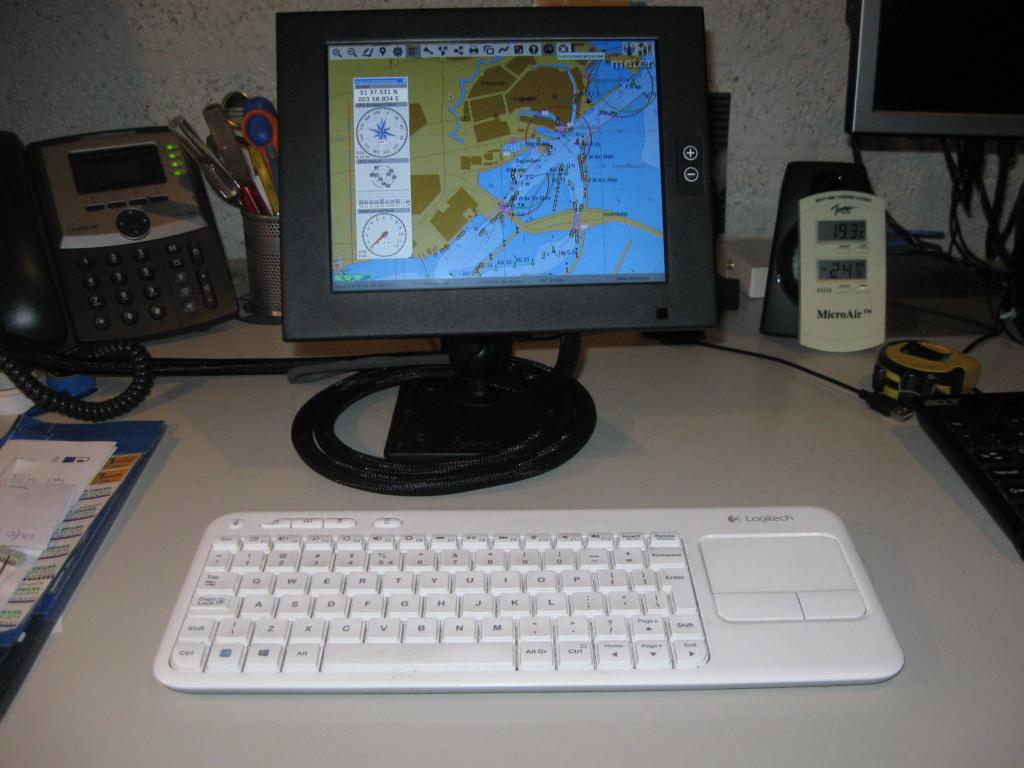

standaard zit er een HDMI aansluiting op. Werkt hier met een waterbestendige Faytech 10" daglicht monitor met touch mogelijkheid. Het gebruik van de Raspberry Pi met de monitor, op de Wintermeeting gemeten met twee losse voedingen erbij inbegrepen, was rond de 10 Watt.

Faytech touch scherm is een Egalax systeem.

Het is ook mogelijk met een direct op het board aangesloten 7" touchscreen te werken.

De driver is dan serialusb. Er zijn hier meerdere gebruikers van op het Forum. Stroomgebruik hiervan weet ik niet.

En op de GPIO pennen kun je er ook nog van alles op aansluiten, zoals barometer,
gyroskoop, electronisch kompas, bilge alarm, temperatuur etc etc.

Kijk maar eens op MPU-9255 chipset.

Dit laatste wordt interessant als je deze chipset combineert met het aansturen van een stuurautomaat. Komt er aan in de PyPilot software. Een intelligente besturing van een stuurautomaat.

Groet,

Bram
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 16 mrt 2018 09:03 #926345

roozeboos schreef :
niet helemaal waar, want vaak heeft het ook hardware consequenties. Die moeten wel ingebouwd zijn.
Een kompleet schema geven ze niet vrij.

Als je niet kunt googlen wordt het wel lastig ja, 1e voorbeeld dat in google boven komt: raspberry pi power saving
Deze mogelijkheden heb je ook op de rpi3 wij zelf schakelen ook bij sommige applicaties de Lan uit en de USB.
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 16 mrt 2018 09:05 #926346

Als ik jou toch niet had om voor me te googlen..
Ontwerper van de RoosMux, en andere apparaatjes.
www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 16 mrt 2018 09:30 #926349

  • Twist
  • Twist's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 658
Ben benieuwd naar Brambo's vergelijkende meting van energieverbruik.

Tegelijkertijd de kanttekening: als je je energiebalans aan boord in orde moet krijgen door een paar honderd miliampere te sparen dan heb je het lastig. Waarschijnlijk dan de moeite waard om eens naar je andere verbruikers te kijken, daar valt misschien veel meer te halen (bijv.: isoleer je koelkast eens wat beter)
Neemt niet weg: alle beetjes helpen, zeker bij dingen die altijd of lang aan staan.

Ik hoop dat de postbode die ik gisteren al verwacht had, vandaag mijn 3B+ komt brengen.
Zeevink

"With the right 90-degree rotation, any effect is a side effect." -- xkcd
Laatst bewerkt: 16 mrt 2018 09:31 door Twist.
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry pi 3B+ is uit! 16 mrt 2018 09:35 #926351

precies wat je zegt, het gaat om de dingen die altijd aan staan, zoals marifoon en navigatie computer.
Bovendien is dat vooral relevant voor de kleine boten. De grote hebben meestal voldoende grote accu's aan boord.

Als je rond de klok gaat zeilen met 90 Ah AGM dan moet je wel opletten.
Ontwerper van de RoosMux, en andere apparaatjes.
www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.
Tijd voor maken pagina: 0.184 seconden
Gemaakt door Kunena




© Zeilersforum.nl
