Onderwerp: OpenPlotter beta 2.00

Voor de Raspberry PI OpenPlotter liefhebbers is er een goed bericht. Er is een beta versie verschenen van 2.0.

Hoewel er nog enige zaken ontbreken is het mogelijk interessant om dit eens te proberen.

Is te verkrijgen op:

github.com/openplotter/openplotter-settings/releases

Inmiddels 2.00 zelf kunnen proberen op mijn RPI4 en RPI3b+.

Toegepassing met de Oesenc kaartenset Nederland-Belgie met als beveiliging de usb dongle.

Verder ook eens getest met het Canable canbus boardje in combinatie met Signal K.

Nu gekoppeld aan de Navico AIS transponder NMEA2000 uitgang en via usb kabel aan de RPI.

Je moet nog wel een paar handelingen handmatig doen. Maar dan heb je AIS en GPS in NMEA2000 formaat van de transponder als NMEA183 in OpenCPN en/of voor andere toepassingen.

De omgekeerde weg van NMEA183 naar NMEA2000 schijnt ook mogelijk te zijn.

De beta versie is uiteraard bedoeld om eens te proberen, nog niet om direct te gebruiken.

De DSR dongle voor AIS ontvangst werkt overigens nog niet.

Groet,

Bram

Oh, vergeet niet na de installatie van de image op de SD kaart, de partitie te vergroten. Hiervoor Gparted installeren en de partities gewoon even vergroten. Deze images worden zo klein mogelijk gehouden voor de download om ze daarna te vergroten.

Vandaag de laatste proeven gedaan met de nieuwe OpenPlotter 2.00 beta software.

Raspberry 4 hangt aan de Navico transponder NMEA2000 aansluiting via een Canable canbus boardje.

De monitor is een Faytech 10" touchscreen monitor. De EETI Egalax driver geinstalleerd en de RPI werkt nu ook in combinatie met dit Touchscreen.

Je moet de juiste instellingen doen in de software multiplexer.

Dan handmatig de volgende handelingen:

Canable canbus kaartje activeren met een regel in de terminal. Daarna pas de transponder aanzetten anders geeft deze geen signaal via de NMEA2000 aansluiting.

SignalK starten, na de juiste instellingen te hebben gedaan.

Ja, dan werkt het perfect en snel. OpenPlotter versie 2.00 werkt overigens ook op een RPI3.

Een relatief eenvoudige en goedkope manier om NMEA2000 te gebruiken voor NMEA183 toepassingen, zoals OpenCPN.

De handmatige handelingen zijn ook automatisch in te stellen.

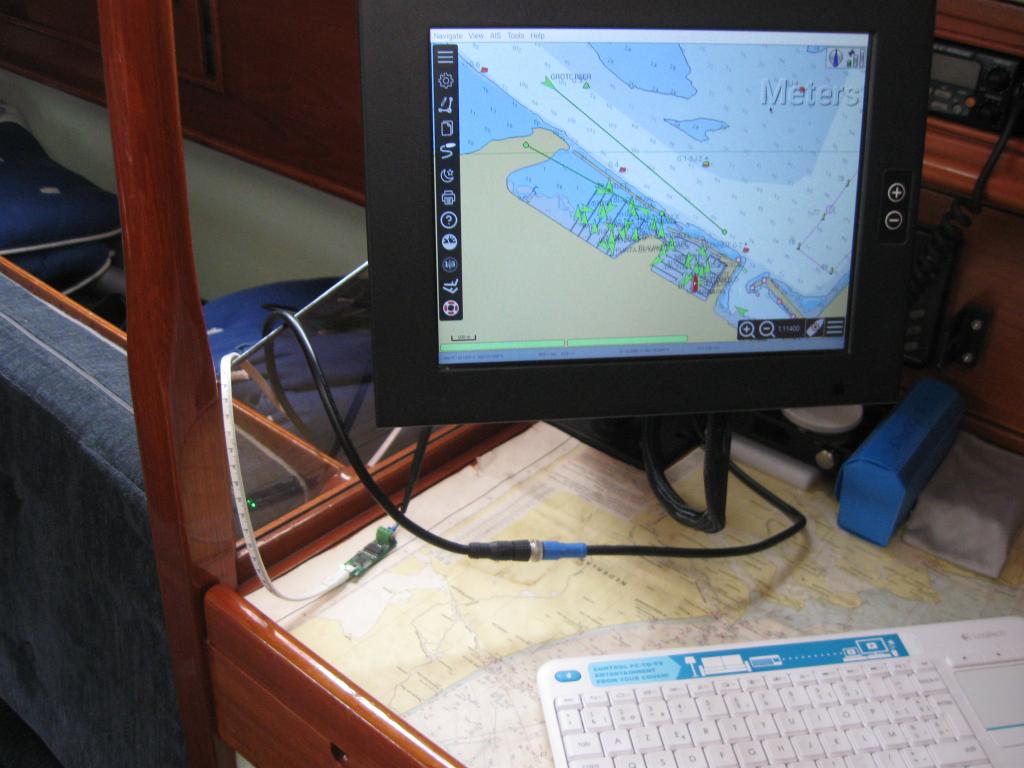

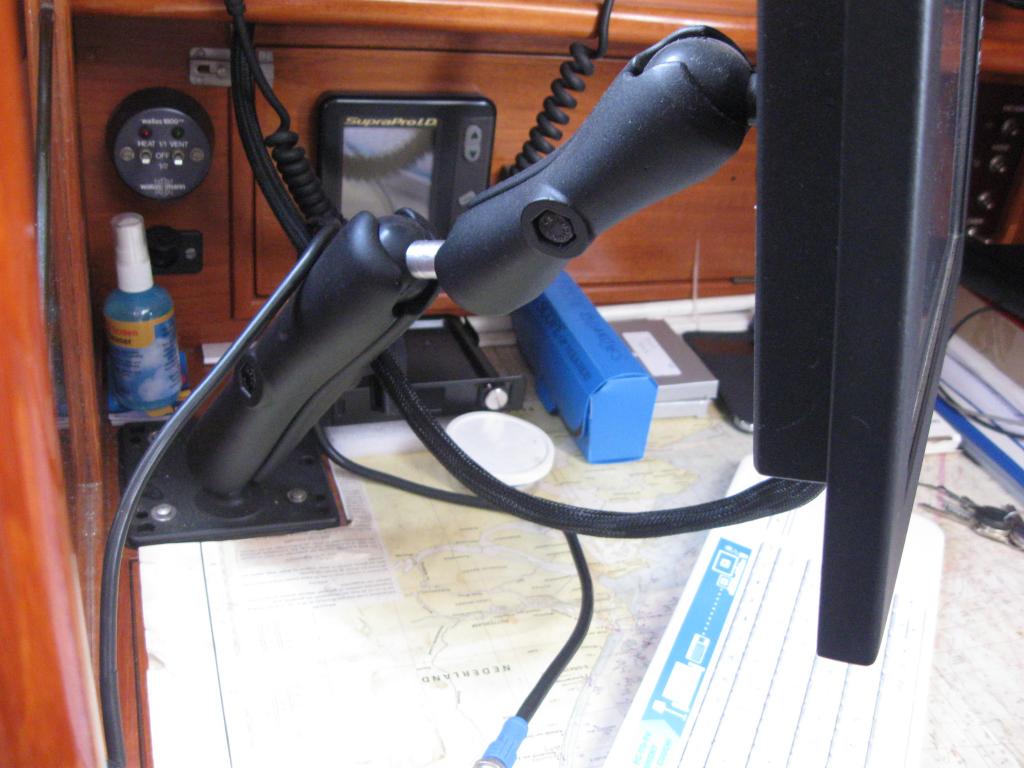

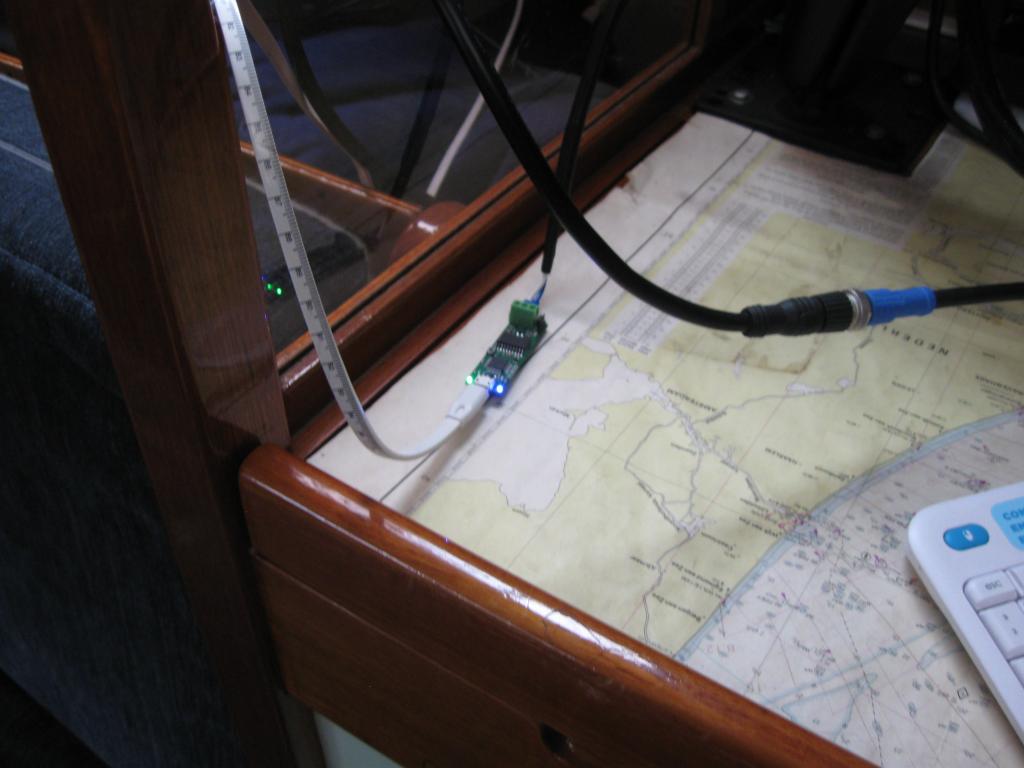

Canable kaartje is linksonder op foto1. De monitor staat op zo'n solide computer steun van RAM. Staat naar voren zodat ik de kaart ook goed kan zien vanuit de kuip.

Zie verder de foto's:

Inmiddels al enige tijd de OpenPlotter 2.00 beta versie aan boord gebruikt. Wel met de laatste updates.

Alle belangrijke functies werken prima en op de RPI4 is de beeldverplaatsing erg snel. Kplex werkt ook en ook SignalK.

Temperatuur meting van de processor blijft met het Flirc alu kastje rond de 33 graden C.

Jammer dat er nog steeds geen officiele beta is uitgebracht.

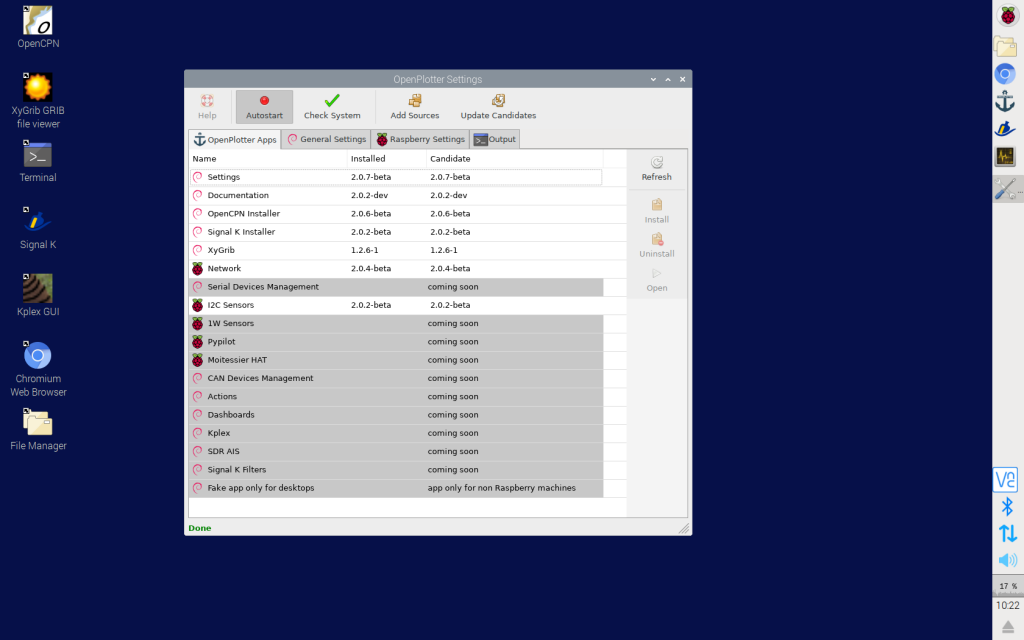

Hierbij een beeld van de status via de nieuwe "installer" software. Linux Buster versie werkt ook perfect.

Coming soon ? Tja, dat laat nu wel wat lang op zich wachten.

Het heeft een paar weken geduurd, maar er zijn updates voor OpenPlotter. Gewoon even de nieuwe Settings "app" draaien en de nieuwe versies van een aantal modules worden beschikbaar.

Eclips schreef :
Nog een aanwijzing als je de beta/alfa wilt gebruiken met een GPS of NMEA2000 aansluiting.

Dit gaat niet meer in de Kplex multiplexer. Kan uiteraard wel rechtstreeks in OpenCPN.

Je moet gebruik maken van de serieel invoer van SignalK. SignalK zet dit dan weer in de Kplex multiplexer, waaraan OpenCPN invoer is verbonden.

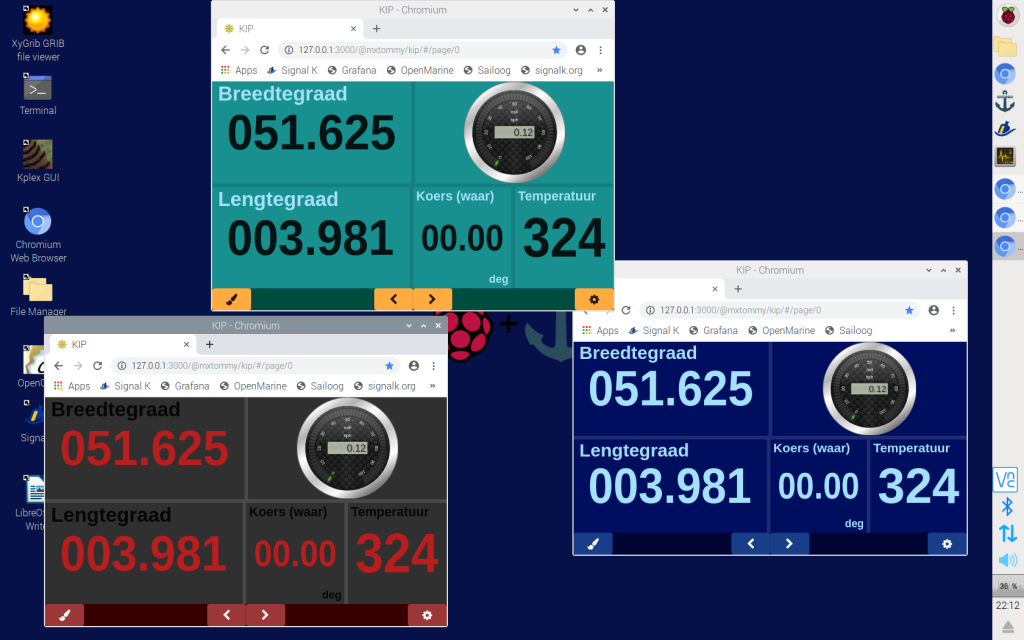

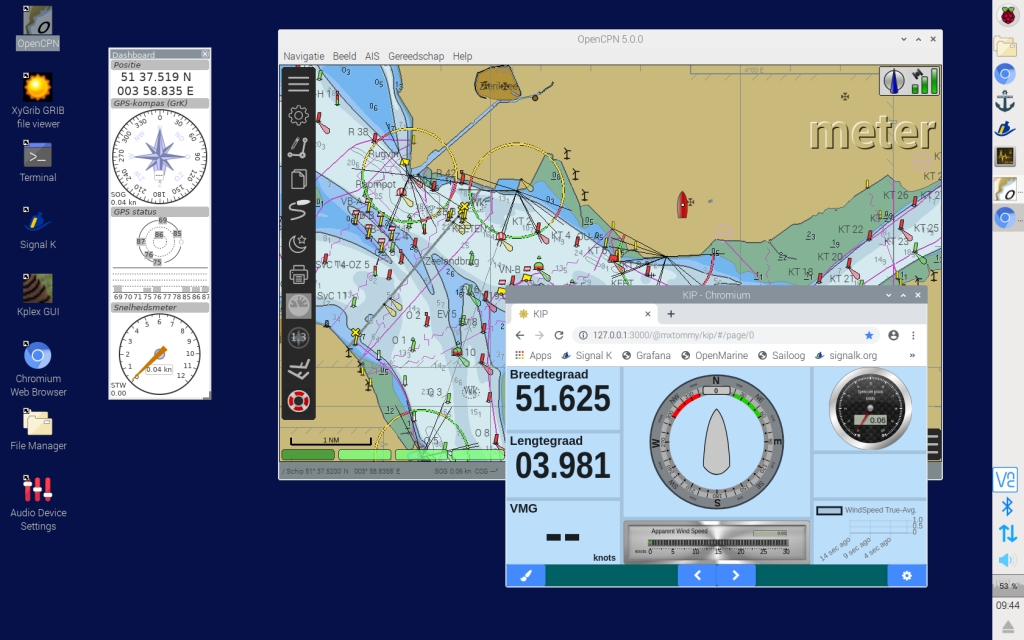

Hierbij nog een beeldschermafdruk. Rechtsonder is de SignalK applicatie KIP, die je naar wens kunt instellen. Is in iedere browser te gebruiker. Is HTML formaat.

De nieuwe Linux versie Buster werkt in een Raspberry PI4, maar ook prima in een RPI3. Dit bericht komt overigens uit een RPI4.



Bram



.

Ik draai Buster met OP 2.0 op een Pi 3B. Het is nu al stabiel, maar wordt natuurlijk pas echt interessant op het moment dat ook Kplex onderdeel uitmaakt van OP 2.0. Dat is nu helaas nog "coming soon".

Beste Eclips,

Kplex werkt hier gewoon.

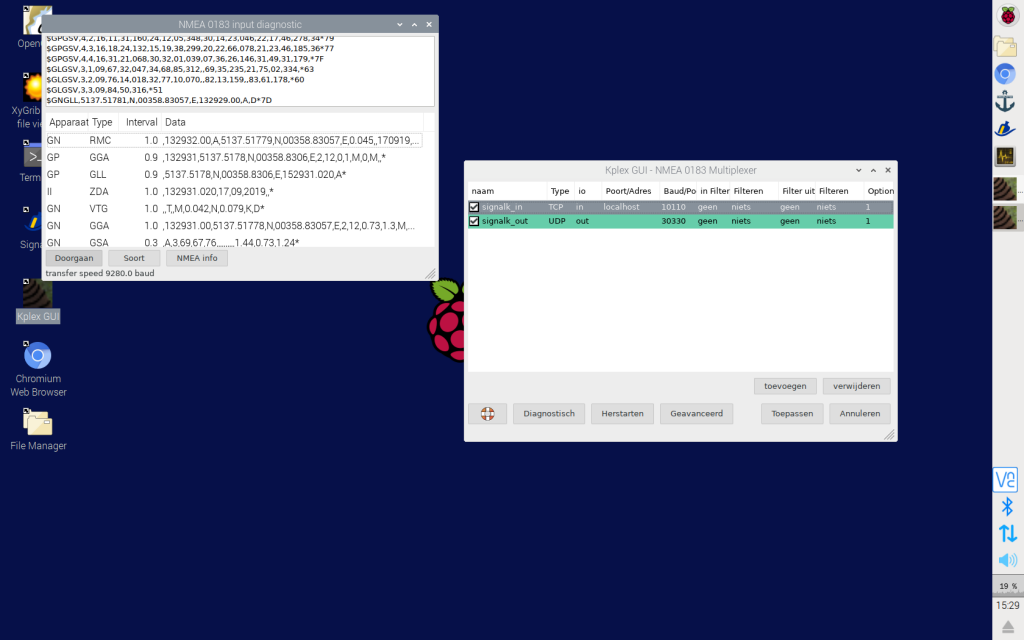

SignalK wordt netjes doorgegeven aan de Kplex multiplexer. En OpenCPN haalt de gegevens uit de multiplexer.

Wat verwarrend is, dat je de serieele verbinding, GPS muis of AIS invoer nu in SignalK moet aanbrengen en niet in Kplex, want dat werkt (nog?) niet.

In mijn schermafdruk werkt het op deze manier.

De OpenPlotter 2.00 beta versie op basis van Linux Buster werkt hier erg goed, zowel op de RPI4 als de RPI3B

Hoewel de laatste kernel versies test versie zijn, is de werking ook zonder problemen en een vebetering in de snelheid van de beeldverplaatsing.

Groet,

Bram

brambo schreef :
Dag Bram,

Dat verbaast me zeer. Ik heb afgelopen weekend op de boot de laatste updates gedaan en de OpenPlotter Settings app ververst en kreeg als resultaat dat Kplex nog niet beschikbaar was. Komend weekend maar weer eens kijken.

Beste E,

dat is waarschijnlijk omdat serieel direct niet werkt.

Maar andere dingen, zoals invoer/uitvoer van SignalK werken, dan heb tegelijk de uitkomst
ook al in het SignalK formaat.

Dus je serieele aansluitingen gewoon even instellen in SignalK.

Bram

Beste E,

misschien heb je een versie van OpenPlotter 2.00 waar de Kplex multiplexer nog niet aanwezig is.

Serieele invoer werkt hier prima serieele ingang van SignalK.

Nu wat langer de NMEA2000 invoer naar de RPI 3 en 4 getest met mijn Navico transponder (srt board).

Helaas is dit proces niet zelf startend. Moet eerst het can-usb kaartje initialiseren met een commando regel.

Daarna de SignalK server herstarten.

Het vreemde is dat de transponder geen signaal via NMEA2000 poort geeft als ik die als eerste aanzet. Er moet eerst een werkende aansluiting zijn, dan wordt de NMEA2000 poort op de transponder pas actief.

Weet niet of dit normaal is of eventueel anders is in te stellen. Is wat lastig als ik systeem herstart of start dan moet de AIS transponder aan of aan- en uitzetten.

Daarna werkt het perfect en zie ik in OpenCPN de AIS objecten en de GPS locatie verschijnen. Ook met een duurproef geeft het systeem geen enkel probleem.

Can-usb kaartje is in dit geval ook nog voorzien van een optisch beveiliging.

Er is verder een advies om de bootloader op te waarderen: sudo apt install rpi-eeprom.

Tot zover werkt OpenPlotter 2.00 prima, alhoewel nog niet alle functie werkend zijn.

Draadloos Access punt werkt ook naar behoren.

Bram

brambo schreef :
Dag Bram,

Dat zal het zijn. Ik was in de veronderstelling dat OP niet meer als compleet pakket aangeboden wordt, maar alleen als losse modules. Die modules zijn dan te installeren via de Open Plotter Settings app. In die app is (was tot een week geleden en sindsdien heb ik niet meer gecheckt)nog geen Kplex beschikbaar.

Beste E,

mogelijk heb ik een eerdere versie met daarbij de Kplex multiplexer.

Heb zojuist nog even gekeken bij de Kplex ontwikkelaar (stripydog.com) en daar staat een versie van Kplex voor de Raspberry. Kplex_1.4-1_armhf.deb.

Installeren met dpkg -i ./Kplex(versie).

Het is in principe dezelfde versie als ik gebruik. Alleen Bionic-Buster staat er niet achter.

Heb dit zelf nog niet kunnen proberen.

Groet,

Bram

brambo schreef :
Even getest. Is een nieuwere versie dan die ik in gebruik had. Deze geinstalleerd en opgewaardeerd via synaptic en deze versie werkt hier ook prima.

Serieele invoer (hier GPSmuis) via SignalK. SignalK naar NMEA183 en in OpenCPN verbinding met multiplexer via tcp localhost 10110. Als je overigens MxTommy Kip wilt gebruiken dan moet je het localhost ipadres gebruiken van 127.0.0.1.

Is er al een compleet image van OpenPlotter 2.0 te downloaden?

Dit misschien?

pysselilivet.blogspot.com/2019...k-install-guide.html

"Updated 2019-10-28" staat er. Dat is knap!
Back to the future...

Gepost met de officiële Zeilersforum-app

It Paradyske schreef :
Nee er is nog geen complete image van OpenPlotter 2.00. Er ontbreken nog enige zaken, maar die schijnen nu "snel" opgelost te worden.

Je kunt wel zelf de huidige ontwikkeling installeren. Door eerst Raspian Buster versie te installeren en dan daarna de OpenPlotter items:

hier is beschrijving hoe dit te doen:

forum.openmarine.net/showthrea...2&pid=10280#pid10280

Ik heb hier wel een prima werkende image beschikbaar, ingesteld op de ontvangst via SignalK met een GPS muis of AIS transponder.

Zoals eerder aangegeven alles wat ik nodig heb, werkt perfect en snel, zowel op de Raspberry Pi 3b+ en de Raspberry PI 4.

Wat een vooruitgang allemaal.

Groet,

Bram

Mooi, heb het buster image er opgezet, en daarna de rest.
Op een Pi4 met 4gb. Loopt heerlijk soepel!

Beste P,

met 2 GB werkt de RPI4 ook prima. Qua snelheid vergelijkbaar met een standaard computer. Opstarten is zelfs veel sneller.

Serieele invoer werkt nog niet direct. Maar dit kun je "eenvoudig" oplossen via de SignalK serieele invoer.

Zodat een serieele usb GPS muis of AIS invoer ook prima werkt. Uiteraard ook naar OpenCPN toe.

Je kunt ook Nmea2000 via Can-usb kaartje van een paar tientje gebruiken via SignalK/canboat.

NMEA2K wordt dan eenvoudig omgezet naar NMEA183. Met de applicatie SignalK TommyMX Kip kun je allerlei displays samenstellen in HTML formaat. Kleuren kun je aanpassen. Er is ook een nachtstand met rood verlichte cijfers. Dat alles kan ook nog draadloos.

Het is nog wel even prutsen om alles goed werkend te krijgen.

Let wel op de temperatuur van de processor.

Groet,

Bram

brambo schreef :
Waarom? de pi trottled zelf om temp problemen te voorkomen (dat ging in de eerste release niet helemaal goed maar zou nu opgelost moeten zijn)
Los daarvan zou ik dus graag je cpu load willen weten als je de boel flink belast en de temperatuur die die dan aangeeft? Daar zou wel eens verschil tussen de GB modellen kunnen ontstaan ook ben ik benieuwd naar de RAM toewijzing naar de GPU daar zou je ook nog verschil mee kunnen maken.

Beste ZP,

dat throttelen (om een nederlands woord te gebruiken) dat moet je voorkomen door een goede koeling.

Zoals meerdere malen aangegeven doet het Flirc kastje dit bijzonder goed. Gewoon een alu kastje dat via een pilaar en een geleidings viltje verbonden is met de processor.

Als je rechts onder kijkt dan zie je constant de belasting van de processor.

Als je dan de temperatuur meting instelt in SignalK dan wordt om de 20 sec. de temperatuur van de processor weergegeven. Zie mijn beeld van de SignalK toepassing MXTommy.

De nieuwe Linux versie Buster is volop in bewerking. Update en daarna upgrade is sterk aan te bevelen.

Ik heb wel een compleet werkend kaartje voor je. Dan kun je het snel proberen.

Groet,

Bram

brambo schreef :
Nee dat kun je voorkomen en stelt het in ieder geval uit met een goede koeling!
Maar dat moet dus niet en hoeft dus niet, het is een keuze als je wilt zorgen dat maximale performance onder zware toepassingen beschikbaar is, hoe meer je koelt hoe langer max performance beschikbaar is, en hoe langer theoretisch het boardje het zal overleven.
Maar misschien krijg je dit boardje op basis van performance al helemaal niet meer kapot in onze toepassing.
Om daar een antwoord op te krijgen is mijn vraag heb je die throttle temperatuur al een keer behaald in jouw toepassing?

Als je geen 100% cpu load haalt zal throttelen ook niet plaatsvinden lijkt mij?
Nu hadden we voor de pi4 voor de grafische weergave (GPU) weinig (1GB) RAM beschikbaar door de pi4 met 4GB is dit dus verviervoudigd!
Ik ben dus zeer benieuwd in hoeverre we in de openplotter toepassing nu de pi belasten.

3 versies van OpenCPN tegelijk open staan en tegelijk 2 x SignalK MxTommy in 2 x Chromium browser.

En uiteraard tegelijk met GPS muis ontvangst.

Processor belasting is dan 26-42 % en processor temperatuur 31.6 C.

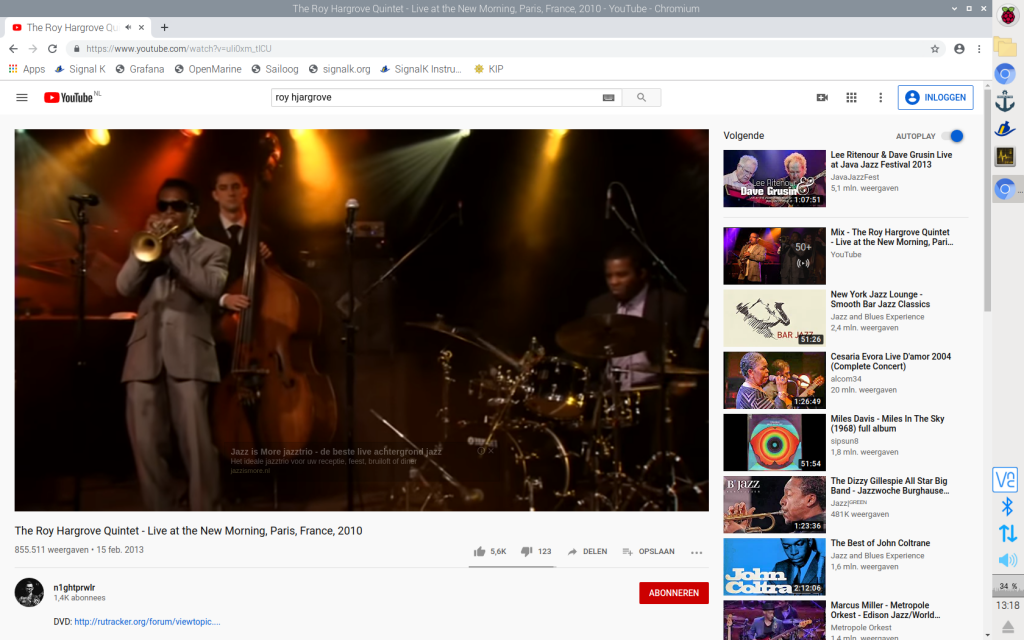

Afspelen Youtube filmpje 34 -40 % processor belasting.

Geen "ge-throttel" vast kunnen stellen.

Bram

En zonder koellichaam?
