Onderwerp: Navtex en weerkaarten op de RPi ontvangen

Omdat mijn oude Nasa Navtex het begeven heeft gekeken naar andere oplossing voor ontvangst van Navtex berichten.

Van een ZF lid kon ik een SSB ontvanger overnemen van het type Nasa Target. Is eigenlijk een Lowe SSB ontvanger.

Ding sluit je aan op de geluidsingang van je computer.

Uiteraard de juiste frequenties instellen. In de Upper Side Band (usb) mode zetten.

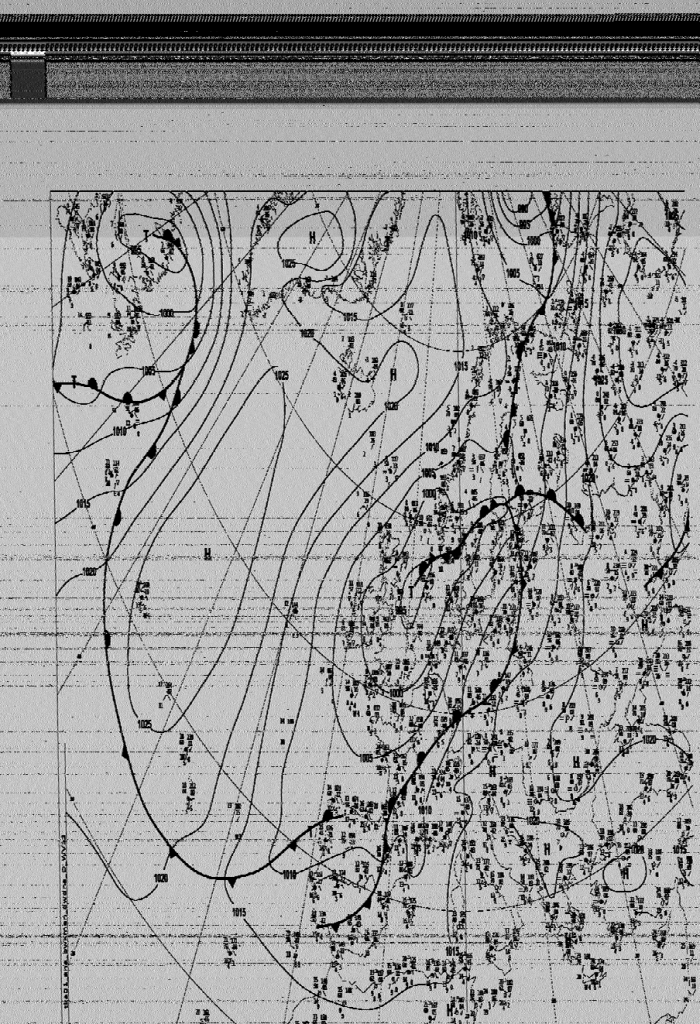

Je kunt hiermee weerkaarten ontvangen in de vorm van faxen. Gaat langzaam als een trage fax machine.

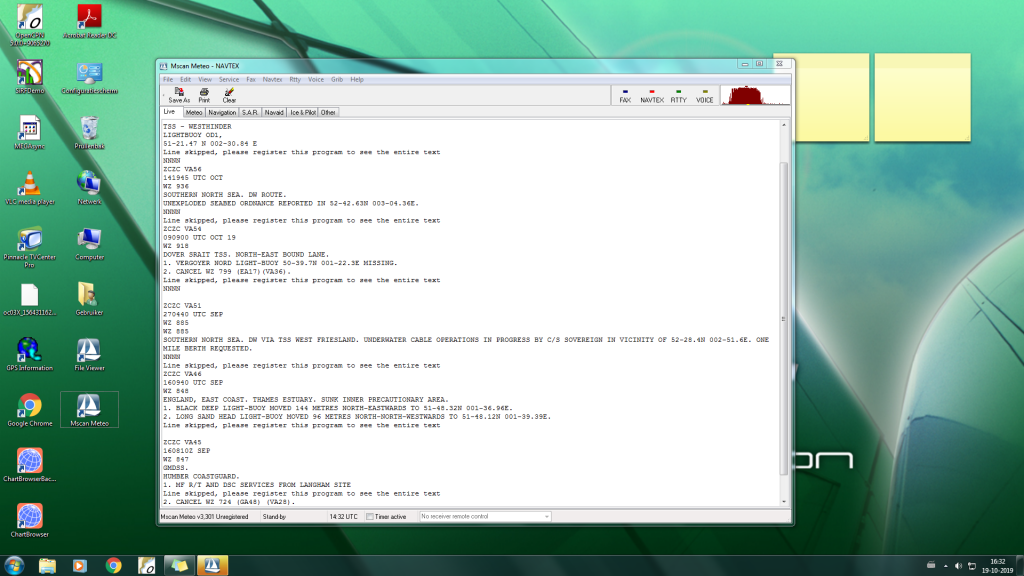

Dan de Navtex berichten. Hiervoor is het programma Msscan Meteo verkrijgbaar van het nederlandse bedrijf Combitech. Werkt goed. Is er alleen maar voor Windows en is vrij kostbaar.

Nu de test op de Raspberry Pi:

Voor weerkaarten is er het Linux programma Hamfax. Werkt goed om weerkaarten te ontvangen.

Dan voor Navtex. Hiervoor als proef het programma Fldigi gebruikt.

Echter, je kunt op de RPI geen geluid invoeren.

Van een eerder computer systeem, waarvan het geluid was uitgevallen had ik nog een Asus geluidsmodule met een usb aansluiting.

En dit werkt goed. Geluid van de SSB ontvanger komt via de USB goed aan op de RPI en ik kan nu op de RPI Navtex berichten en weerkaarten ontvangen.

Als antenne kun je de geisoleerde achterstag gebruiken of een aktieve staaf antenne. Nu als test ligt er een losse draad in de tuin gespannen naar de vuilnisbak.

De RPi als Navtex ontvanger !

Wat wel wat lastig is, dat je de tijden van de uitzending en de frequenties moet weten, want anders staat de ontvanger onnodig aan.

Schermafdrukken volgen nog.

Bram

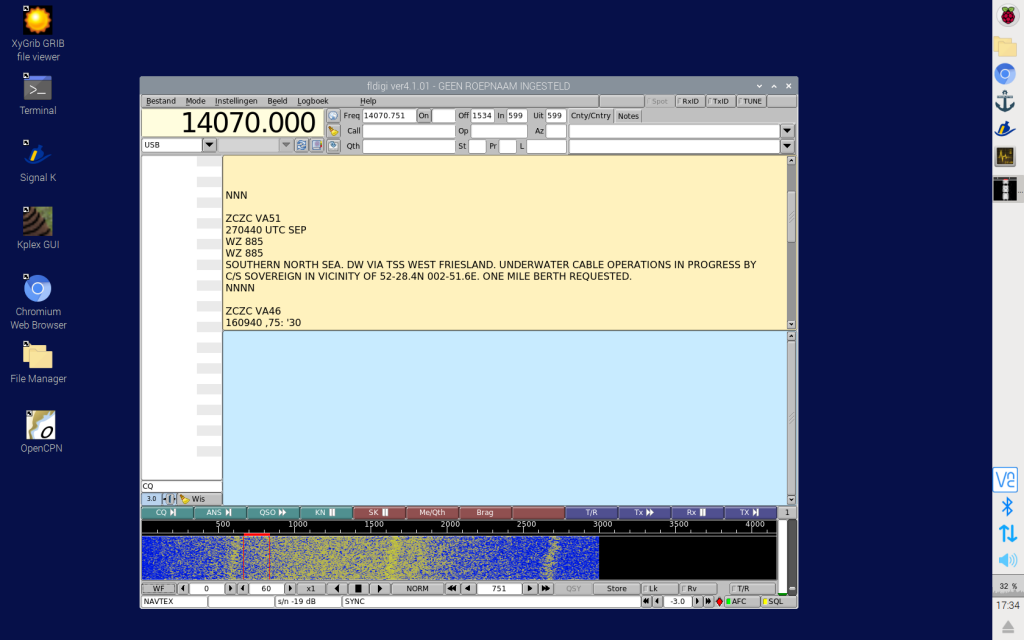

En nu Navtex op de RPI

Voor de hobby best leuk.
Bram,, heb je een foto van die Nasa? dat het eigenlijk een Lowe HF150 is lijkt me n.l. sterk.

Niet dat het verschil maakt in de behaalde resultaten.

Dat ziet er heel behoorlijk uit! Wat voor antenne gebruik je?

Qua uitzendtijden: Zo'n RPi gebruikt best weinig energie in Stby: wellicht iets bouwen (mss bestaat dat al) dat op gezette tijden een relaisuitgang bekrachtigt waardoor de NASA spanning krijgt? Zou mooi zijn als dat vanuit de ontvangende s/w gebeurt; die kan dan meteen de data processen. De NASA kun je helaas niet remote programmeren, qua freqeuntie.

In de praktijk zijn de RTTY van de DWD vast handiger voor de niet-meteoroloog dan de weerkaartjes. RTTY frequenties kon ik met dezelfde (achterstag met BALUN) antenne ontvangen. Ook SSB tenslotte, maar meer kortegolf. Of "gewoon" Navtex natuurlijk.

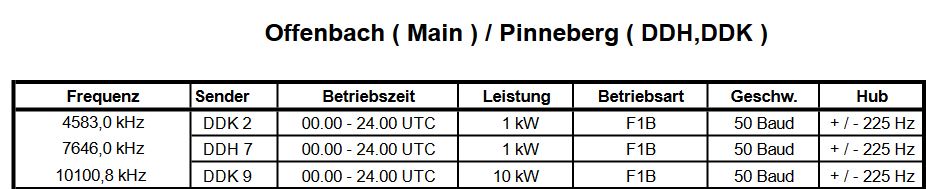

DWD is handig voor Noord- en Oostzee:

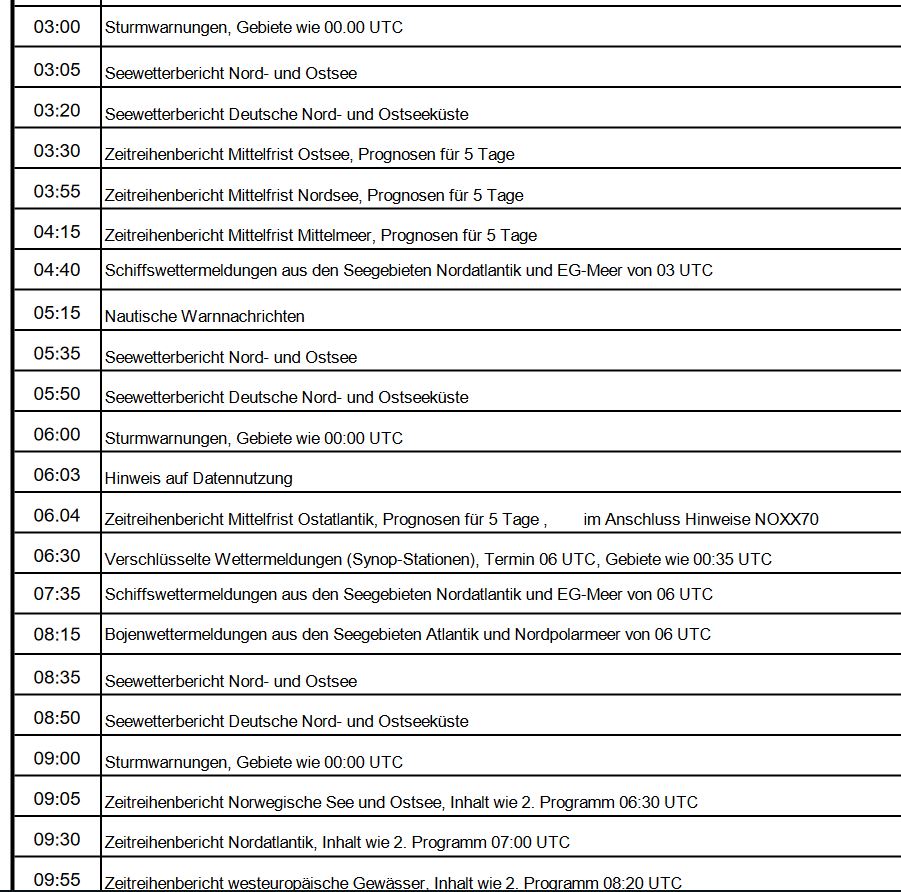

Hier een stukje uit de gids:

Beste W%W,

het is een gebruikte Nasa Target SSB, die ook verkocht is onder het type SRX100.

Er zijn twee types: een met een zwarte achterkant en een met een rode achterkant label. De laatste heeft ook een stroomvoorziening voor een active antenne. Voor de zwarte moet je die extra aanbrengen.

Ding werkt op 12 volt en is erg compact.

De geluids invoer module is een Asus Xonar.

Groet,

Bram

@ Nachtvlinder

Nu is het een stuk electriciteits draad vanuit mijn raam naar de vuilnisbak in mijn tuin.

De boot ligt al in de winterstalling.

Het is nog maar een eerste proef. Moet dit allemaal nog verder uitzoeken.

Maar goed, het werkt.

Groet,

Bram

Ik heb wel vaak gelezen dat deze NASA (ongeveer) gelijkwaardig is, qua specs aan de beroemde Lowe, maar nooit dat het een kloon zou zijn op basis van hetzelfde ontwerp. Zou nog steeds kunnen natuurlijk, maar dan zou Lowe dat ontwerp hebben vrij moeten hebben gegeven - of NASA zou er Chinese praktijken op nagehouden hebben.

Anyway een prima apparaat (maar jammer dat ie niet via RS-232 oid aan te sruren is)! Overigens is ook dít NASA apparaat bij mijn Loper aan boords overleden - de nieuwe eigenaar heeft deze wel goedkoop kunnen laten repareren. Heb niet gevraagd wat er aan defect was.

Verbaast mij dat je met een enkele draad deze kwaliteit haalt. Denk dat het uitdagender wordt als je dieptemeter of andere apparatuur aan staan. Dan wordt de antenne belangrijker.

Nachtvlinder schreef :
Dit is de Target maar dan als SRX100 van Lowe:

rigreference.com/rigs/4675-lowe-srx-100

Bram

Ik dacht dat het over de Lowe HF-150 ging, maar dit apparaat wordt zoals je zegt idd onder 3 merken verkocht.

Maar nooit door Lowe gemaakt, alleen ge-rebranded.

De HF-150 was natuurlijk van ongeslagen kwaliteit en remote bestuurbaar.
De HF-3 van Nasa werkte wel, maar was een zieluge lowbudget versie.

Maar leuke resultaten overgens

Low Budget dat is juist de bedoeling. Ook van de Raspberry Pi als kaartplotter.

Nog even gekeken naar een laatste kustwacht navtex bericht.

Lijkt mij toch wel een handig om aan boord te hebben.

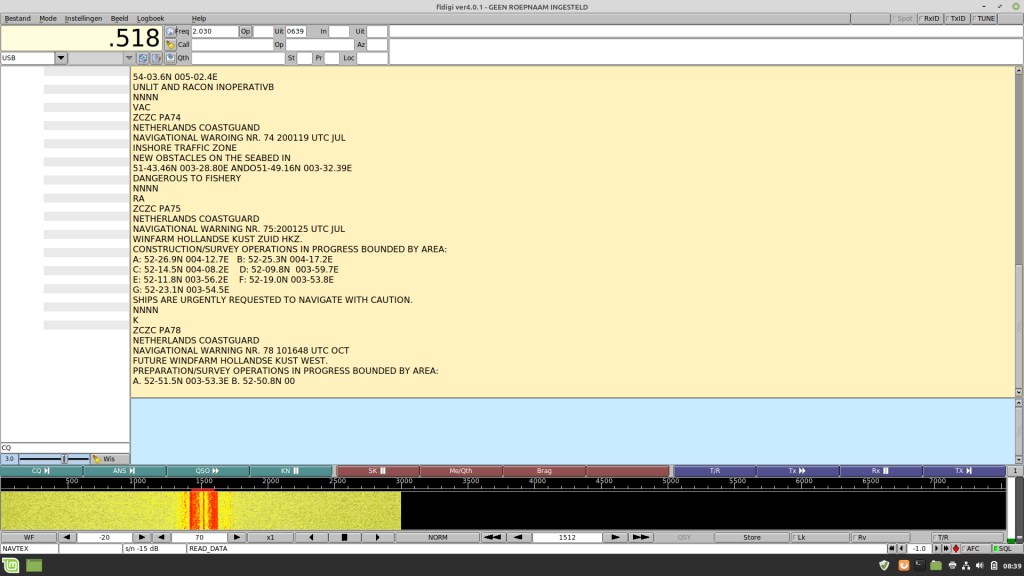

Bericht ontvangen op mijn Linux computer.

Voor de spielerei zeker, voor het echie op zee; mmmm.

Beetje bewerkelijk, geen stabiele automatische ontvanger en software zonder berichtenfilter. lijkt me met 8Bf niet zo handig met zo'n draaiknopje.

Voor de hobby wel heel leuk. je hebt het toch maar aan het werk Bram!

Als je nu de ontvanger automatisch kan besturen in frequentie met een tijdschema en een navtex berichtsoort filter, dan was het perfect.

Beste W&W.

het is nog maar een eerste test. Met Linux is het misschien mogelijk een Cron instelling te maken voor het juiste tijdschema.

De SSB ontvanger heeft een geheugen instelling. Bij het aanzetten verschijnt deze direct in de frequentie 518 kHz (Navtex)

Ik vind het persoonlijk veel handiger dan mijn eerdere Nasa navtex ontvanger met een klein LCD scherm.

Wordt zeker nog vervolgd.

Groet,

Bram

Inmiddels wat langer Navtex geprobeerd onder andere op een Linux systeem.

Omdat je toch je computer aan hebt staan voor navigatie doeleiden, kun je het Navtex programma op de achtergrond laten werken. Je kunt ook de ontvanger aanzetten op tijdstippen van bijvoorbeeld het weerbericht.

De computer werkt met het inkomende geluid van de ontvanger. Je hebt er derhalve ook geen extra usb poort voor nodig.

Handig is ook dat je de Navtex berichten kunt opslaan als tekstbestand.

Zie bijlage.

Zie duidelijk voordelen in een goedkoop Navtex systeem. De gebruikte software is Fldigi.

Wel niet zo mooi, maar het werkt prima.

Navtex is misschien wat achterhaald in deze tijd van sat communicatie.

Is dit niet (ook) mogelijk met een RTLSDR? Of zeg ik nu iets geks?

Gr.

Erik

Ja, het kan met (sommige) SDR ontvangers. E standaard SDR stick is ongeschikt of minder geschikt.
RTL-SDR stick zou kunnen.
Het mooiste haat het met de SDRplay. (Perfect) zelfs veel beter dan het gestuntel met een losse ontvanger.
Via VBcable kan je je aufio intern doorsturen naar je fax software.

De aller beste en makkelijkste software is Mscan-meteo. Daar kan qua werking en simpele bediening niets aan tippen.
Maar ja, kost geld hé.

Gepost met de officiële Zeilersforum-app

Msscan werkt op zich prima. Maar, het is alleen geschikt voor Windows.

TLdigi (Open bron) software werkt hier voor Navtex ook prima. Zal nagaan of RTL-DSR invoer hiermee ook werkt.

Het zou mooi zijn als je de RTL-DSR dongle ook zou kunnen gebruiken in combinatie met de Raspberry Pi.

Ais ontvangst via eem RTL-DSR dongle werkt overigens wel prima in combinatie met OpenPlotter.

Bram

RTl-DSR nog niet kunnen proberen en moet kennelijk nog een voorschakelsysteem bij.

Navtex via een computer een week geprobeerd en het werkt buitengewoon goed.

Programma Tldigi draait gewoon op de achtergrond mee, naast de kaartplotter software, die toch al aanstaat. Stroomgebruik van de radio ontvanger is mimimaal.

Alhoewel je de ontvangst voor het soort berichten niet kun instellen, kun je de onnodige berichten eenvoudig verwijderen. Je kunt een belangrijk bericht ook opslaan als tekst bestand.

Dingen die met een separaat navtex apparaat lastiger of niet zijn uit te voeren.

Hier nog een laatste bericht

ZCZC TB81
020840 UTC NOV
OOSTENDERADIO GALE WA,30'8$61' (5:OUGIT;&&-35';&,02 9?"OAST:
WE EXPECT GALE OR STRONG GALE 8-9 FROM S TO SW (WITH STRONG GUSTS). THIS
EVENING VEER TO SW AND GRAD DECR TO NEAR GALE OR GALE 7-8. IN THE SECOND PART
OF THE NIGHT DECR TO STRONG BREEZE OR NEAR GALE 6-7, AND BACK S TO SW LATER
ON.
NNNN

WWL

WADnWIND schreef :
Draait dat een beetje in Wine op de RPi? Dat zou inderdaad wel mooi zijn

Niet geprobeerd. Bovendien is MSscan vrij duur om aan te schaffen. Er is ook nog een MSscan lite versie.

Maar waarom wil je een Windows programma gebruiken ? TLdigi is een prima vervanger en is er in een Linux versie. Is gratis te downloaden (Open Source).

In eerste instantie lijkt het wat moeilijk. Maar eenmaal ingesteld werkt het erg goed. Met een automatisch frequentie instelling. En een "waterval", zodat je kunt zien wat er gebeurd.

Het is in principe een standaard programma voor zend-amateurs. Dus je gebruikt maar een klein deel van de opties.

In eerste instantie ook gekeken naar de demo van MSscan. Maar TLdigi bevalt mij zeker zo goed.

Voor alleen weerkaarten is er het linux programma Hamfax.

Zo kun je met eenvoudige middelen prima Navtex berichten ontvangen en de voordelen op een computer zijn legio. Zeker op de achtergrond naast je kaartplotter software.

Groet,

Bram

Correctie: naam van de software is Fldigi (sourceforge.net/projects/fldigi/files/fldigi/)
Navtex is aanwezig als een standaard instelling in het menu mode.

Aanvuling: in Linux kun je de complete versie via ppa ophalen.

sudo add-apt-repository ppa:kamalmostafa/fldigi
en dan:
sudo apt update
sudo apt install fldigi

Navtex kiezen in mode menu
en de geluidskaart aangeven

brambo schreef :
Mooi resultaat. Heb het ook heel veel gedaan voordat internet gemeengoed werd op schepen. Als je de frequentie iets hoger instelt (tijdens ontvangen een beetje proberen) wordt het wit witter i.p.v. grijs en kun je ze beter printen

oostenwind schreef :

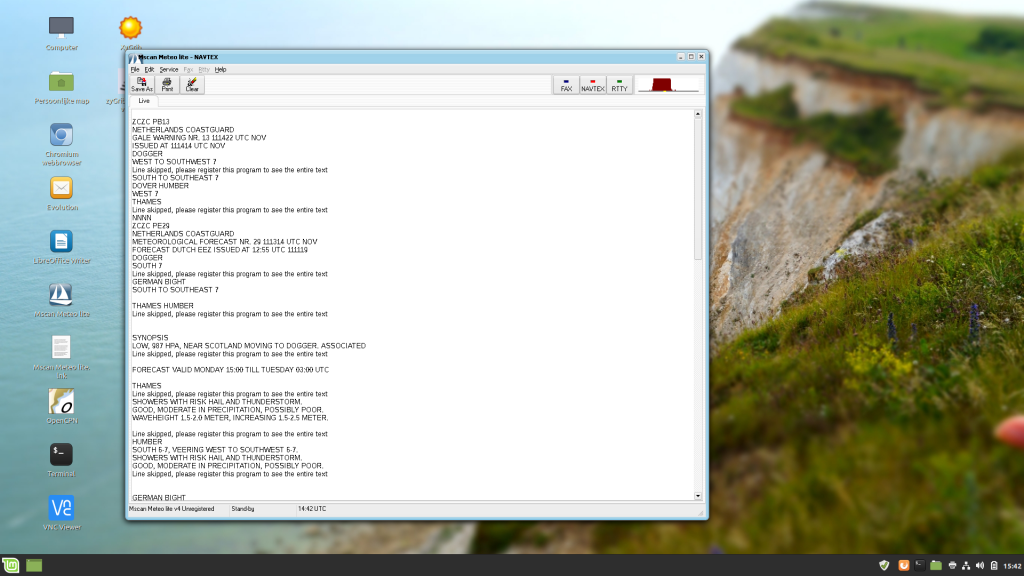

Inmiddels de MScan Lite demo versie op een Linux systeem geprobeerd met Wine en dat werkt.

Dan zou het ook op de Raspberry PI kunnen werken. Dit nog niet geprobeerd.

Wacht nu nog op een navtex bericht.

Nu ook een Navtex bericht op Linux ontvangen:

brambo schreef :

Er worden op de Noordzee nogal wat werkzaamheden verricht in verband met de windmolen parken en andere activiteiten. Vandaar het toch wel handig is om Navtex berichten te kunnen ontvangen.

De Raspberry Pi heeft geen geluids invoer. Want die Navtex berichten zijn geluidsignalen.

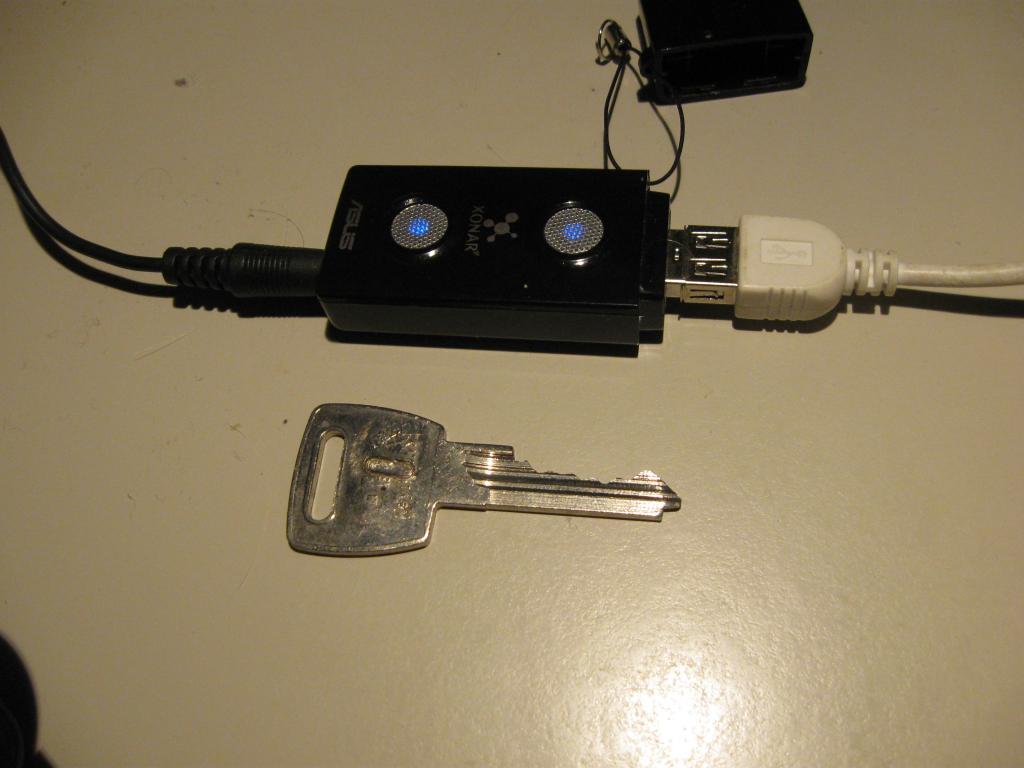

Er is een erg eenvoudig oplossing voor: De Asus Xonar U3 module. Heeft een microfoon ingang en aan de andere zijde een usb aansluiting. Zie afbeelding. Is erg compact.

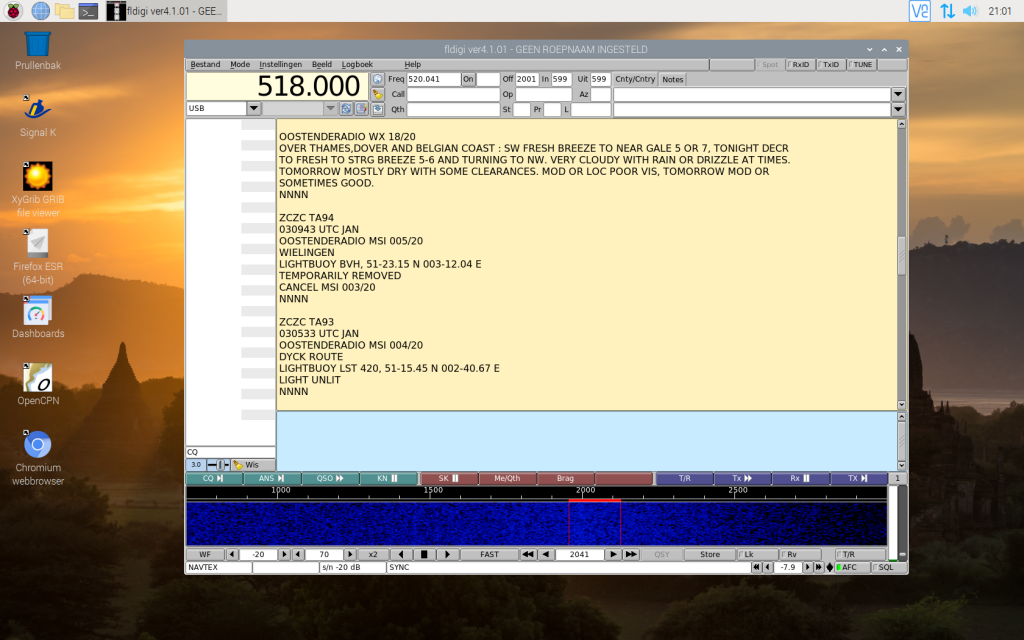

Er is een prima programma om Navtex berichten op de RPI te ontvangen, genaamd Fldigi. Is gratis te downloaden en werkt prima.

Wel erg veel instellings mogelijkheden. Maar je gebruikt alleen de Navtex ontvangst.

Voordeel van Navtex op de RPI en andere computer systemen is, je krijgt de bericht direct op je scherm. Je kunt ze geheel of gedeeltelijk opslaan of uitwissen.

Je hebt natuurlijk wel een SSB ontvanger hiervoor nodig met een antenne. Of mogelijk kan het met de achterstag. Kan dit nog niet proberen. Voorlopig alleen een stukje draad in de tuin. Ik ontvang hier de Nederlandse Kustwacht en Oostende radio berichten.

Inmiddels nu ook een test kunnen doen met een Active antenne. Antenne hangt hier gewoon achter dubbelglas in mijn kantoor, Werkt prima. Mogelijk kan ik de antenne binnen in de boot plaatsen net als met mijn vorige "overleden" Nasa Navtex

Tevens gekeken wat zo'n SSB (Nasa 12 volt) ontvanger aan stroom gebruikt. Inclusief 12 volt voeding geeft de gebruiksmeter 1.1 Watt aan.

Zoals aangegeven kun je het ontvangst programma op de achtergrond laten werken van je navigatie systeem. Moet zeggen met het Asus Xonar boardje werkt het reuze handig, want de uitvoer is eenvoudig USB. Werkt daarbij ook op de Raspberry Pi 4.

Dan was er nog de opmerking, dat er maar weinig informatie via navtex komt.

Daar kun je zelf over oordelen. Zie bijgaande pdf met eenvoudig de ontvangst van deze morgen.
