Onderwerp: Bearing in SignalK

Bearing in SignalK 10 dec 2019 20:13 #1108045

  • Johnson
  • Johnson's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 22
Hallo,

Ben voor komend seizoen een systeem met Openplotter en via SignalK plug-ins meters aan het optuigen. Ben al aardig op weg maar zou graag ook de Bearing en afstand tot waypoint willen weergeven in SignalK. Kan dit echter binnen de apps die meters weergeven niet voor elkaar. De input middels de NMEA regels zijn beschikbaar maar ik kan geen BRG meter of distantie to waypoint selecteren om weer te geven.

Is er iemand weet hoe dit voor elkaar te krijgen?

John
Alleen ingelogde leden kunnen reageren.

Bearing in SignalK 10 dec 2019 20:30 #1108047

Johnson schreef :

Is er iemand weet hoe dit voor elkaar te krijgen?

John

Lijkt op een Rooseboos vraag ;)
i never promised you a rose garden
Alleen ingelogde leden kunnen reageren.

Bearing in SignalK 10 dec 2019 20:35 #1108049

  • roozeboos
  • roozeboos's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18668
Ik tik m door aan Brambo. :)


signalk.org/specification/1.3....c/vesselsBranch.html staat wel iets in over bearing
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Laatst bewerkt: 10 dec 2019 20:38 door roozeboos.
Alleen ingelogde leden kunnen reageren.

Bearing in SignalK 10 dec 2019 22:06 #1108062

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4550
Ik heb dit nog nooit toegepast en kan nu ook niet proberen.

Je gegevens naar de waypoint stel je in OpenCPN ?

Je positie komt van waar ? Serieel of NMEA2K ?

Je zult dan de NMEA localhost uitvoer en invoer moeten gebruiken van OpenCPN lijkt mij.

Die verplaatsen naar de SignalK. Dan moet je er gegevens uitvoer van kunnen maken.

Bij NMEA2K naar NMEA183 is er wel een keuze menu welke gegevens je wilt gebruiken bij de omzetting.

Ik gebruik nu uitsluitend de 2.0 beta, waar de Kplex multiplexer nog niet inzit.

Ben ook wel benieuwd hoe het kan werken.
Alleen ingelogde leden kunnen reageren.

Bearing in SignalK 11 dec 2019 10:56 #1108136

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4550
Nog even over nagedacht. Denk niet dat je de Kplex multiplexer nodig hebt. Je ontvangt GPS etc via SignalK en dan via localhost 10110 naar OpenCPN.

Denk dat de procedure als volgt kan:

NMEA-uit doen in OpenCPN en een serieele poort aangeven. Je kunt ook nog de NMEA zinnen beperken tot wat je nodig hebt.

Dan in SignalK een tweede serieele poort aanmaken met als invoer de NMEA183 uitvoer van OpenCPN.

Je hebt dan de GPS positie van buiten en de waypoint data vanuit OpenCPN bij elkaar in SignalK.

Dan moet je SignalK scherm kunnen instellen met de gewenste gegevens.

Bram
Laatst bewerkt: 11 dec 2019 10:57 door brambo.
Alleen ingelogde leden kunnen reageren.

Bearing in SignalK 11 dec 2019 12:11 #1108144

Ik denk dat je wat beter moet lezen. De input komt binnen maar John kan niet de juiste meter selecteren om BRG of DTW weer te geven. Dat is een probleem van de apps, die blijkbaar deze gegevens niet oppikken uit de stroomgegevens via SignalK.

Met welke apps probeer je dit te bereiken John? En krijg je met die apps wel andere gegevens zichtbaar uit de SignalK stream?
Only fools rush in
syonlyfoolsrushin.blogspot.nl/
Alleen ingelogde leden kunnen reageren.

Bearing in SignalK 11 dec 2019 12:22 #1108149

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4550
Komt de input inderdaad binnen in SignalK ?

Met de applicatie MXTommy KIP kun je allerlei schermen inrichten. Maar je moet dit wel handmatig doen en uiteraard met de juiste dimensie.

Bij gebruik draadloos op een ander systeem moet je dit weer opnieuw doen. De configuratie is vastgelegd in de betreffende browser.
Alleen ingelogde leden kunnen reageren.

Bearing in SignalK 14 dec 2019 12:03 #1109066

  • Johnson
  • Johnson's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 22
brambo schreef :
Komt de input inderdaad binnen in SignalK ?

Met de applicatie MXTommy KIP kun je allerlei schermen inrichten. Maar je moet dit wel handmatig doen en uiteraard met de juiste dimensie.

Bij gebruik draadloos op een ander systeem moet je dit weer opnieuw doen. De configuratie is vastgelegd in de betreffende browser.

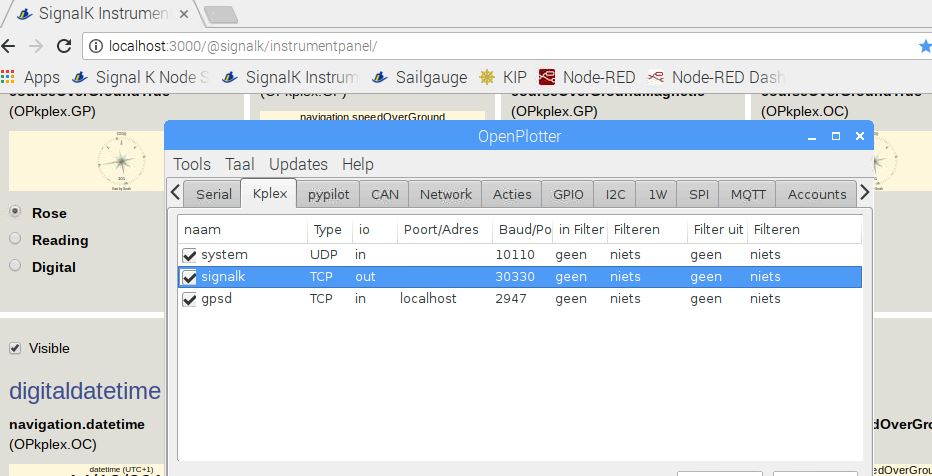

In Openplotter Kplex heb ik over het SignalK netwerk uitgaande data waar onder een RMB regel waar in de coordinaten, bearing en afstand naar het waypoint zijn terug te vinden. Ik kan echter zowel in KIP als het SingnalK instrument panel niet voor deze info kiezen. COG, positie en SOG zijn wel te selecteren en worden correct weergegeven in beide apps.
Bijlagen:
Alleen ingelogde leden kunnen reageren.

Bearing in SignalK 14 dec 2019 15:07 #1109114

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4550
Beste J,

de vraag is of de gegevens wel binnenkomen in SignalK. Uiteindelijk moeten deze gegeven uit OpenPlotter komen. Daar staan gegevens in. Ik verwacht dat je een uitgaande poort moet maken naar SignalK en de NMEA183 moet beperken tot alleen de gewenste NMEA183 regel.

Zal het zelf ook eens proberen en kom er dan op terug.

Per slot van rekening moet je moet de uitgaande poort ook een stuurautomaat kunnen bedienen.

Groet,

Bram
Alleen ingelogde leden kunnen reageren.

Bearing in SignalK 14 dec 2019 15:24 #1109118

  • Johnson
  • Johnson's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 22
Dag Bram,

Ik denk dat het moet kunnen om waypoint data naar SignalK te sturen. En ben in de veronderstelling dat dat nu al gebeurt.Ik weet alleen niet hoe dit te checken in SignalK.

Mijn ham vraag is echtet waar ik een instrument/meter kan selecteren die de gewenste info weergeeft. Ik zie enkel COG, SOG, TIME,LOCATION e.d. maar geen Bearing of ETA meters.

Ik ben benieuwd of jij iets vind.

John
Alleen ingelogde leden kunnen reageren.

Bearing in SignalK 14 dec 2019 18:08 #1109179

Ben er ook mee bezig, je zou verwachten dat je zelf klokjes zou kunnen toevoegen maar zo werkt het kennelijk niet.
Instrument panel implemented as a grid with draggable & resizable components. Components are added dynamically eg. when the panel receives data it hasn't seen before a new cell is added to the grid.
Als hij de data ontvangt moet er dus een klokje bijkomen.
Ik heb geen idee of jouw gewenste klokjes/data wordt ondersteund?
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

Bearing in SignalK 14 dec 2019 19:17 #1109203

  • Johnson
  • Johnson's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 22
Hoe is te zien wat er bij SignalK aan signalen/data binnen komt?
Is er net als bij Kplex en Opencpn (verbindingen)een soort van diagnostic venster?
Alleen ingelogde leden kunnen reageren.

Bearing in SignalK 14 dec 2019 21:34 #1109245

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4550
Beste J,

er was wel een SignalK diagnostic optie en die zal er binnenkort ook wel zijn. Ben vergeten hoe dit ook weer was. Dan zie je de SignalK voorbij komen.

Ik heb er verder niet naar gekeken.

Waar ik wel naar gekeken heb is hoe de RMB met SignalK in MXTommy te krijgen. Was wel even zoeken en proberen.

Moet het nog wel wat beter instellen. Maar goed het werkt.

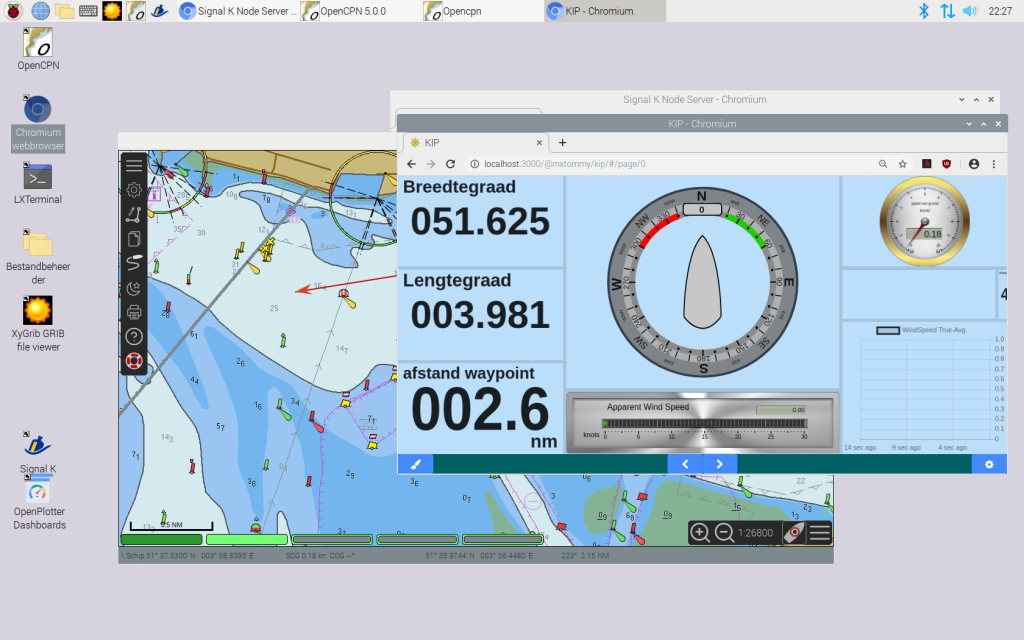

Zie bijgaande beeld wat betreft de afstand tot het waypoint.

He, he ik ga nu even bij de kerstboom zitten met een glaasje wijn.

Kom er nog wel op terug met een instructie.

Bram


Laatst bewerkt: 14 dec 2019 21:36 door brambo.
Alleen ingelogde leden kunnen reageren.

Bearing in SignalK 14 dec 2019 21:41 #1109247

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4550
Als alles met SignalK en OpenCPN goed is ingesteld zijn, dan zijnde RMB gegevens zichtbaar in MXTommy KIP en kun je er daarna een venster instellen met een getal of een andere indicatie.
Alleen ingelogde leden kunnen reageren.

Bearing in SignalK 15 dec 2019 08:45 #1109312

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4550

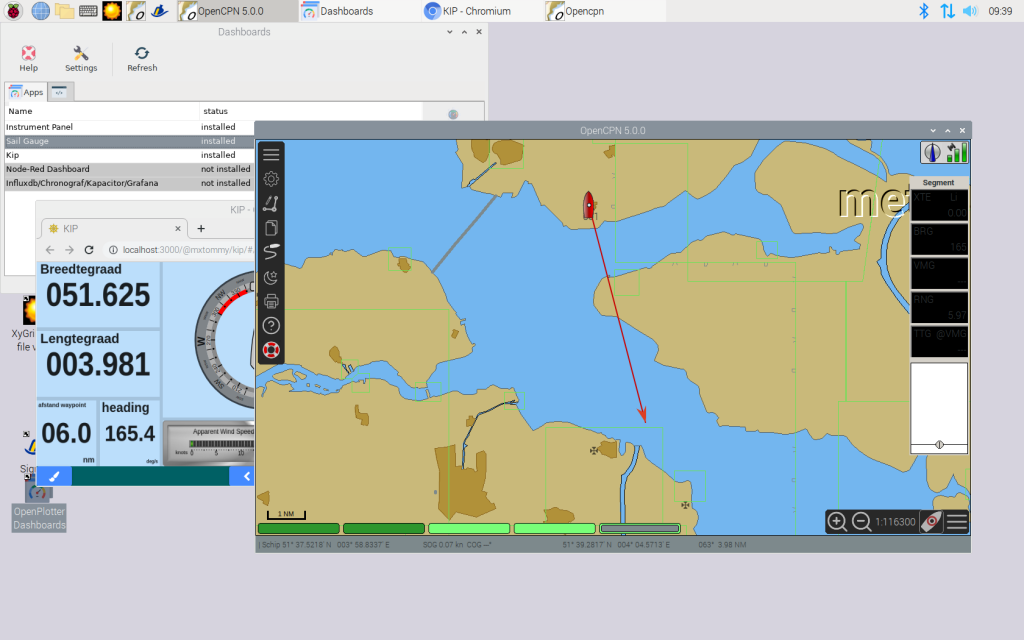

Hier nog een beeld met de afstand en de heading naar het routepunt. Beschrijving volgt nog. Je kunt verder het scherm zelf naar wens inrichten.

Laatst bewerkt: 15 dec 2019 09:27 door brambo.
Alleen ingelogde leden kunnen reageren.

Bearing in SignalK 15 dec 2019 09:52 #1109338

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4550
Nu nog de beschrijving "hoe te doen".

Eerst even de logica. Gegevens van GPS/Ais komen binnen via SignalK of eventueel direct in OpenCPN.

De gegevens van een waypoint en de verwijzing en afstand er naar toe komen uit OpenCPN in seriele vorm en die moeten naar SignalK toe.

De localhost verbinding van SignalK naar OpenCPN NMEA183 lijkt niet geschikt voor twee richtingen verkeer.

De gegevens voor de heading en afstand zijn aangegeven in de NMEA183 code RMB.

De procedure:

Ga naar netwerk in OpenCPN en maak een nieuwe verbinding aan naast de bestaande verbinding.

Netwerk UDP localhost en datapoort 2000 Aangeven uitvoer voor deze poort.

Dan de invoer en uitvoer filters. Keuzes staan in rechtse vakje met 3 stippen.

Daar staat echter RMB niet in. Wis alle vinkjes. En voeg RMB toe
en die aanvinken. Dat in beide vakken Invoer en uitvoerfilter.

Toepassen etc. en zover klaar.

Nu naar SignalK.

Inloggen.

Connections

Add

invoer nmeA0183
enabled YES
ID hier "way" genoemd
NMEA183 source UDP
localhost
poort 2000

Apply.

En uiteraard restart

Ga nu weer naar OpenCPN.

Maak een routepunt met Ctrl-M of aanklikken.

Op het routepunt geef je aan ga naar.

Kijk nu in SignalK of je de "way" ziet werken.

Als dat zo is, dat heb je de heading en de afstand via RMB uit OpenCPN in SignalK.

Als je dan kijkt in MXTOMMY dan zie, je als je goed kijkt, beide gegevens staan.

Dan een venster aanmaken, de juiste dimensie kiezen. Dan werkt het.

Bram
Laatst bewerkt: 15 dec 2019 10:13 door brambo.
Alleen ingelogde leden kunnen reageren.

Bearing in SignalK 22 dec 2019 19:35 #1111475

  • Johnson
  • Johnson's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 22
Dank Bram,

Heb het voor elkaar, moest er inderdaad een extra verbinding voor aanmaken zoals jij hebt omschreven. Het valt mij wel op dat wanneer ik de waypoint activeer het systeem behoorlijk wordt belast (van gem. 33% naar 83%) en het scrollen over de kaart drama wordt. :(
Alleen ingelogde leden kunnen reageren.

Bearing in SignalK 22 dec 2019 20:28 #1111484

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4550
Beste J,

ik heb dit hier nog niet gemerkt. OpenPlotter 2.0 beta en RPI4 met 2 GB.

Maar goed het werkt in ieder geval.

Zal dit ook nog eens bekijken. Heb geen indicator van de processor belasting.

Groet,

Bram
Alleen ingelogde leden kunnen reageren.

Bearing in SignalK 28 dec 2019 13:26 #1112910

  • Johnson
  • Johnson's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 22
Dag Bram,

Heb het nu stabiel draaien en de snelheid bij het scrollen over de kaart is nu ook stukken beter. Ik heb de onderstaande tekst van jou uit een ander topic gebruikt om te optimaliseren.

"Als de laatste software updates toepast: sudo apt update, daarna sudo apt upgrade.
De laatste kernel versie erop zet: sudo rpi-update
En dan nog de VC4 driver (OpenGL) aanzet: sudo raspi-config > advanced. . Dan in OpenCPN OpenGL aanzetten."


Heb nu nog 1 wensje. Wanneer ik een route activeer verschijnt er een venster met XTE,BRG ed. Aangezien ik de gewenste data via KIP zie mag deze wat mij betreft weg. Kan dat?

Ga ondertussen eens kijken of ik KIP op een e-reader (e-ink) aan de praat krijg.


Gegroet John

Alleen ingelogde leden kunnen reageren.

Bearing in SignalK 12 jan 2020 16:32 #1117351

  • Johnson
  • Johnson's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 22
Nog een kleine Update.

Bleek een loop in verzonden/ontvangen data te zitten waardoor de processorbelasting naar de 90% ging wanneer ik een waypoint activeerde. Nu die loop er uit ligt de belasting rond de 10% en loopt alles weer gesmeerd binnen Open CPN.

John
Alleen ingelogde leden kunnen reageren.

Bearing in SignalK MxTommy versie 1.0 20 apr 2020 08:27 #1149167

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4550

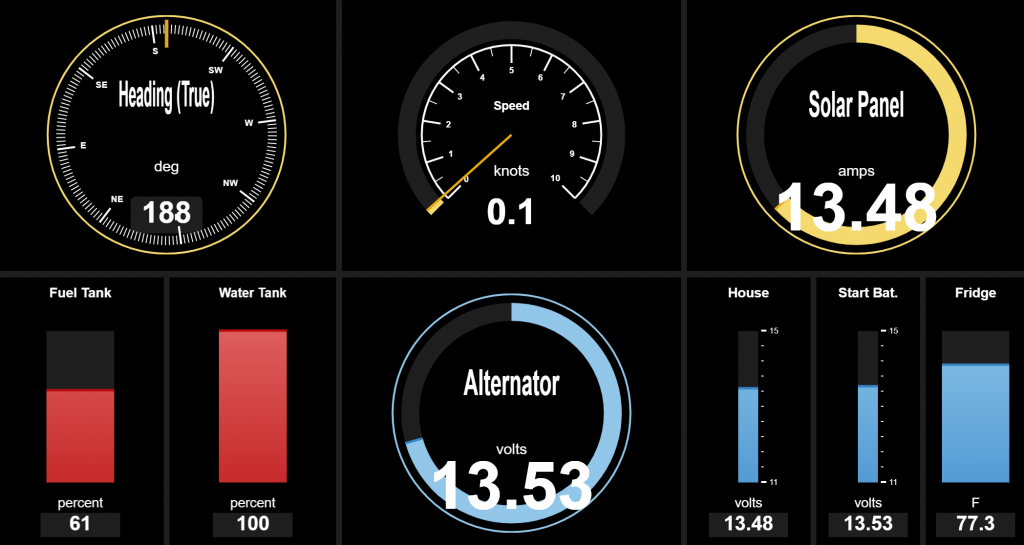

Zoals aangegeven zijn de gegevens die je instelt in OpenCPN terug te voeren naar SignalK en zichtbaar te maken in de applicatie MXTommy Kip.

De manier had ik al eerder aangegeven.

MxTommy is weer actief en heeft een nieuwe versie 1.0 van KIP gerealiseerd. Nog niet in werkelijkheid kunnen proberen. Is zojuist gereed.

Interessant is dat de instrumenten nu ook zijn uitgebreid, naast de bestaande verbeterde opties, zijn er nieuwe opties.

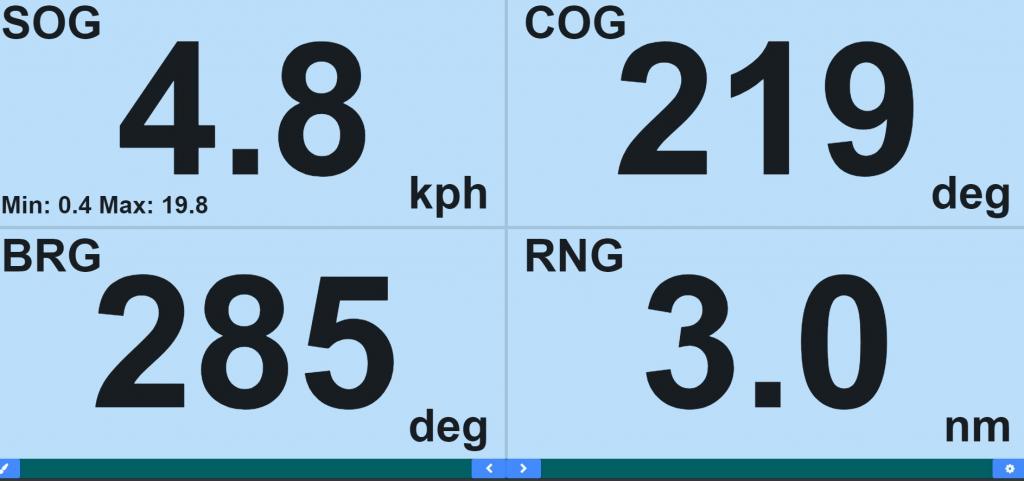

Hierbij een voorbeeld van een extra instrumenten paneel. Uiteraard met de data uit SignalK.


Laatst bewerkt: 20 apr 2020 08:36 door brambo.
Alleen ingelogde leden kunnen reageren.
