Onderwerp: Nieuwe OpenPlotter beta versie 2019-12-16

Nieuwe OpenPlotter beta versie 2019-12-16 18 dec 2019 19:52 #1110493

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3746
Er is een nieuwe OpenPlotter beta versie verschenen met nu ook ondersteuning van serieele instellingen. Usb instellingen die worden vastgehouden op basis van poort of naam.

Interessant zijn ook de hele reeksen van BSB3 rasterkaarten die je kunt installeren. De lijst zo lang, dat ik die hier niet kan aangeven.

Nederland bestaat uit 5 sets.

De kaarten staan in de plugins om te installeren. Daarna staan ze in usr/share/opencpn.

Bij de plugins kom je eenvoudig met het programma Synaptic, dat helaas nog niet aanwezig is in OpenPlotter.

Je kunt dit eenvoudig installeren: sudo apt install synaptic.

Dan synaptic starten en zoeken naar opencpn. Dan zie je alle plugins en ook de hele lijst van BSB3 kaarten.

Kaarten kun je eenvoudig verplaatsen naar je kaarten map of gebruiken op andere OpenCPN systemen.

Persoonlijk zie ik liever kaarten op ENC basis. De officieele standaard voor zeekaarten.

Er zijn 3 versie van de nieuwe beta. Standaard image, Noobs image en Headless image
Naam van het zip bestand (beta met datum 2019-12-16)

Bram
Laatst bewerkt: 18 dec 2019 19:53 door brambo.
Alleen ingelogde leden kunnen reageren.

Nieuwe OpenPlotter beta versie 2019-12-16 19 dec 2019 21:00 #1110784

  • Tony2920
  • Tony2920's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5760
Had ik net de voorgaande versie gedownload zetten die jongens weer een nieuwer versie erop . :(
Gelukkig nog geen sd kaartje gebrand.

Gaan we dit weekend doen. En dan kijken of we met deze versie mijn GPS wel op OpenCpn actief krijgen.
Wegens tijdsgebrek was dat met de versie van voor september nog niet gelukt.
I run a tight . . .
Shipwreck !
Alleen ingelogde leden kunnen reageren.

Nieuwe OpenPlotter beta versie 2019-12-16 20 dec 2019 09:04 #1110842

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3746
even voor de duidelijkheid. GPS instellen kan nu in de serieele opties. Een naam geven. Poort wordt vastgelegd.

Daarna gaat deze invoer naar SignalK. Kun je ook zien werken in SignalK.

In OpenCPN een verbinding maken (zit er standaard ingesteld in) naar SignalK via intern netwerk localhost.

Netwerk TCP localhost poort 10110

Maar direct verbinden in OpenCPN kan ook. Beter is dit te doen via SignalK.

Bram
Alleen ingelogde leden kunnen reageren.

Nieuwe OpenPlotter beta versie 2019-12-16 20 dec 2019 10:03 #1110863

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3746
Je kunt uiteraard ook je bestaan beta 2.0 versie opwaarderen.
Alleen ingelogde leden kunnen reageren.

Nieuwe OpenPlotter beta versie 2019-12-16 01 jan 2020 20:16 #1114261

Hoi Bram,

Ik ben hier aan het testen met een rpi3 en 4 met dat image van 16 december.
Ik heb er een mpu9250 op aangesloten, die doet het op zich wel, maar alle waardes, pitch roll heading, driften heel langzaam, met een tot enkele graden per minuut weg. Heb jij misschien zo'n sensor om ook eens te testen?
Op de oude openplotter (1.0.0) op dezelfde rpi3 doet ie het wel goed.
Alleen ingelogde leden kunnen reageren.

Nieuwe OpenPlotter beta versie 2019-12-16 01 jan 2020 20:24 #1114268

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3746
Beste Hans,

ik heb wel zo'n sensor en een Pypilot kastje. Maar ben er nog niet aan toegekomen om er wat mee te doen. Ik wil Pypilot zeker gaan gebruiken, maar het staat nog op mijn "to-do" lijstje voor 2020.

Groet,

Bram
Alleen ingelogde leden kunnen reageren.

Nieuwe OpenPlotter beta versie 2019-12-16 02 jan 2020 07:09 #1114323

Hoi Bram,

De fout die ik zie zit in de sensor(communicatie) dus je hoeft niet de hele PyPilot op te tuigen hoor.
Alleen ingelogde leden kunnen reageren.

Nieuwe OpenPlotter beta versie 2019-12-16 02 jan 2020 07:43 #1114331

  • Joop66
  • Joop66's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4093
brambo schreef :
Maar direct verbinden in OpenCPN kan ook. Beter is dit te doen via SignalK.

Bram

Welke voordelen heeft dit?

Waarom beter?
Alleen ingelogde leden kunnen reageren.

Nieuwe OpenPlotter beta versie 2019-12-16 02 jan 2020 08:27 #1114351

  • Eclips
  • Eclips's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3535
Omdat je de SignalK stream ook zou kunnen gebruiken om andere devices van data te voorzien. SignalK wordt daarmee je primaire bron voor gemultiplexte data.
Roald

Wat niet goedgekeurd is, is wellicht nooit gekeurd.
Laatst bewerkt: 02 jan 2020 08:28 door Eclips.
Alleen ingelogde leden kunnen reageren.

Nieuwe OpenPlotter beta versie 2019-12-16 20 jan 2020 19:02 #1119925

It Paradyske schreef :
Hoi Bram,

Ik ben hier aan het testen met een rpi3 en 4 met dat image van 16 december.
Ik heb er een mpu9250 op aangesloten, die doet het op zich wel, maar alle waardes, pitch roll heading, driften heel langzaam, met een tot enkele graden per minuut weg. Heb jij misschien zo'n sensor om ook eens te testen?
Op de oude openplotter (1.0.0) op dezelfde rpi3 doet ie het wel goed.

Druk in conclaaf geweest met Sailoog en Sean, en het probleem is getackeld.
Dus zal wel in het volgende image meekomen.
Alleen ingelogde leden kunnen reageren.

Nieuwe OpenPlotter beta versie 2019-12-16 20 jan 2020 19:49 #1119950

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3746
Beste H,

bedankt voor de info. Hoop er in het voorjaar ook naar te kunnen kijken.

Er wordt nog veel aan gesleuteld.

Er is regelmatig een verbeterde versie van OpenCPN te downloaden. Interessant om dit te volgen.

De directe invoer van SignalK is nu al standaard in OpenCPN aanwezig.

Wacht nog op een NMEA2000 apparaat om de invoer van canbus via het Canable kaartje naar SignalK te kunnen proberen. Dit met de RPI 4 en mijn Linux64 AMD. De laatste werkt ook met OpenPlotter software en is handig om de Signalk server op je Linux versie te installeren.

De optie voor een canbus aansluiting is nu standaard ingebouwd. Ook voor een Actisense NGT-1.

Groet,


Bram
Laatst bewerkt: 20 jan 2020 19:55 door brambo.
Alleen ingelogde leden kunnen reageren.

Nieuwe OpenPlotter beta versie 2019-12-16 18 feb 2020 20:42 #1128046

  • Eclips
  • Eclips's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3535
Volgens mij is OpenPlotter richting Release Candidate aan het gaan. De bronnenlijst is aangepast en de meeste onderdelen hebben de beta-status verlaten.
Roald

Wat niet goedgekeurd is, is wellicht nooit gekeurd.
Laatst bewerkt: 18 feb 2020 20:45 door Eclips.
Alleen ingelogde leden kunnen reageren.

Nieuwe OpenPlotter beta versie 2019-12-16 18 feb 2020 21:07 #1128052

  • rooiedirk
  • rooiedirk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3755
Begint ergens op te lijken ja :)
Be nice, or go away.
Alleen ingelogde leden kunnen reageren.

Nieuwe OpenPlotter beta versie 2019-12-16 18 feb 2020 21:15 #1128055

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3746

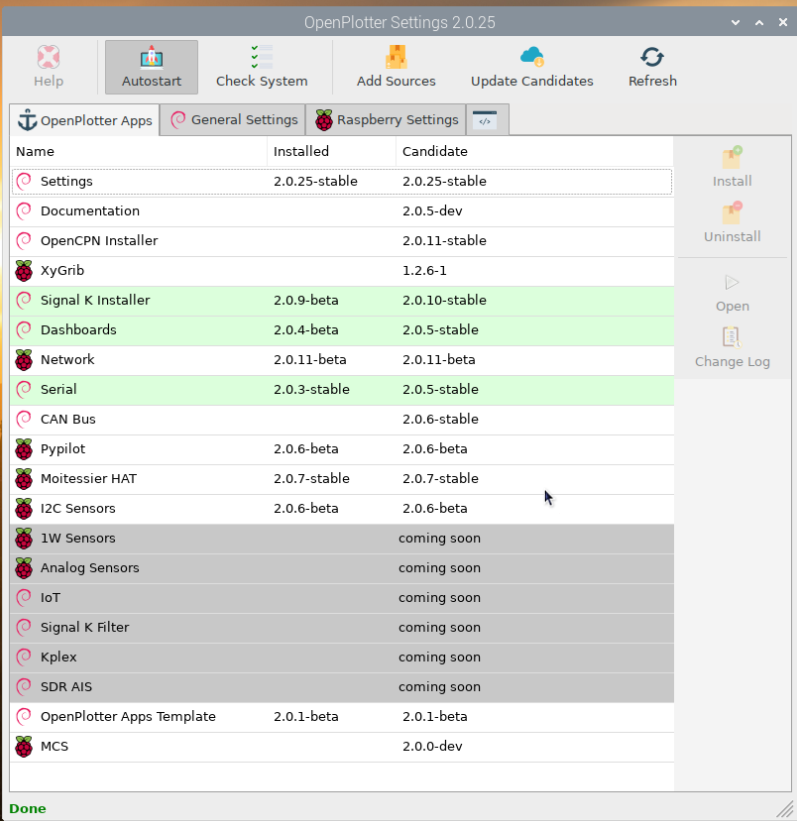

Bij de meeste inmiddels gereedgekomen items staat nu "stable" aangegeven. De verwachting is dat definitieve versie er nu snel aankomt. Maar dat is al eens eerder aangekondigd.

Een aantal bestanden wordt opnieuw opgewaardeerd naar dezelfde versie. Dit vanwege het feit dat OpenPlotter naar een andere server is overgestapt, namelijk Cloudsmith. Op deze server zijn ook de beta ontwikkelversies van OpenCPN geplaatst.

Het werkt allemaal prima. Ook de invoer van NMEA2000 naar SignalK met directe invoer in OpenCPN.

De canbus adapters zoals de Canable en Actisense NGT-1 etc. worden nu ondersteund.

Hier op mijn Linux 64AMD Mint Tricia werken de OpenPlotter extra's ook prima. Met deze extra's kun je hierop ook eenvoudig de SignalK server installeren.

Werkt ook met NMEA2K naar OpenCPN en uiteraard met NMEA183.

Bram
Laatst bewerkt: 18 feb 2020 21:17 door brambo.
Alleen ingelogde leden kunnen reageren.

Nieuwe OpenPlotter beta versie 2019-12-16 19 feb 2020 09:31 #1128117

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3746

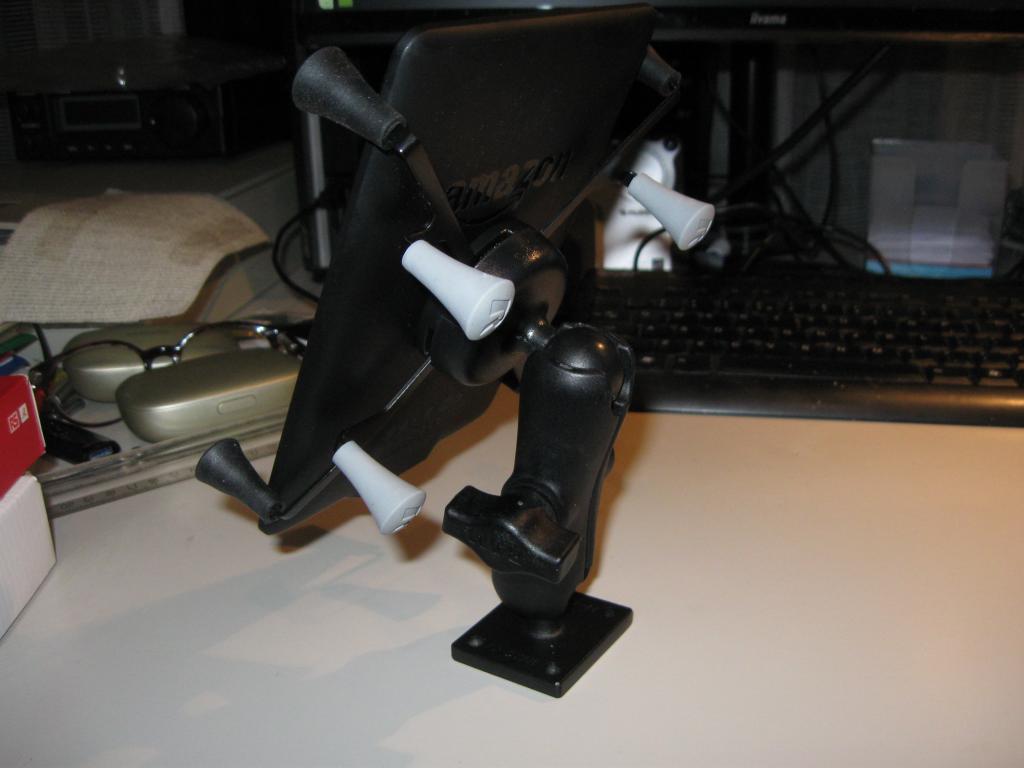

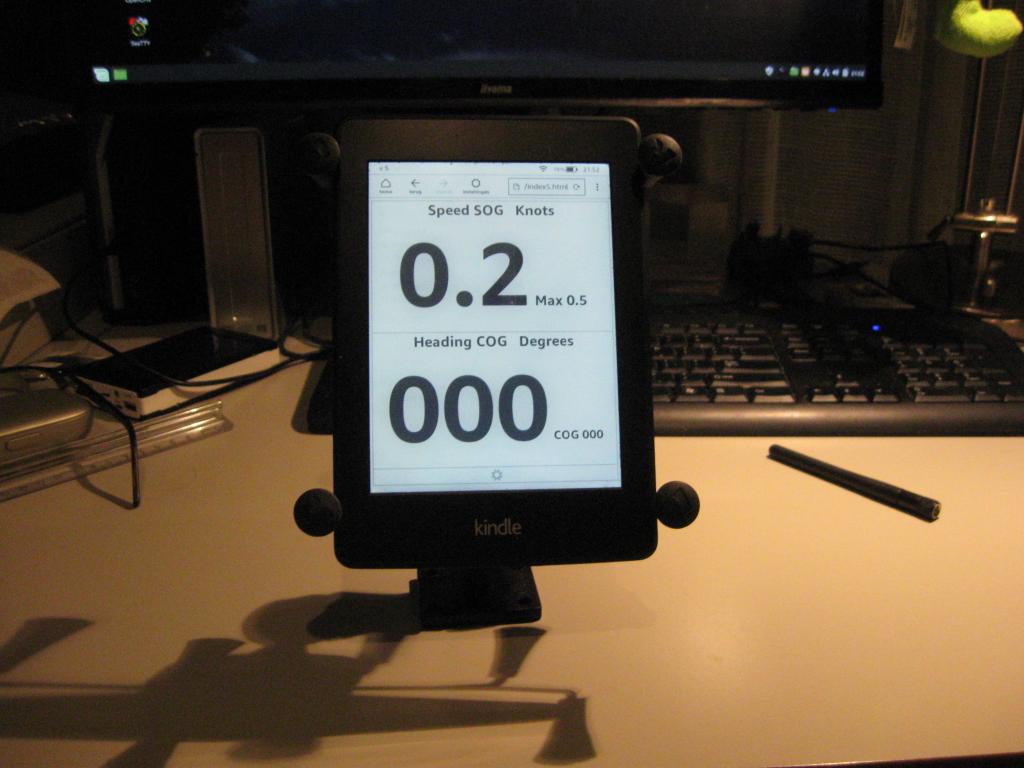

Ik had op de wintermeeting geen contact met mijn Kindle E-reader. Hier dan nog een beeld van de draadloze verbinding met de RPI. De E-reader komt buiten onder de buiskap op zo'm mooi RAM steuntje te staan, waar je ook een gsm telefoon in kunt plaatsen. Als je steun weghaalt is er alleen een kunststof balletje zichtbaar.

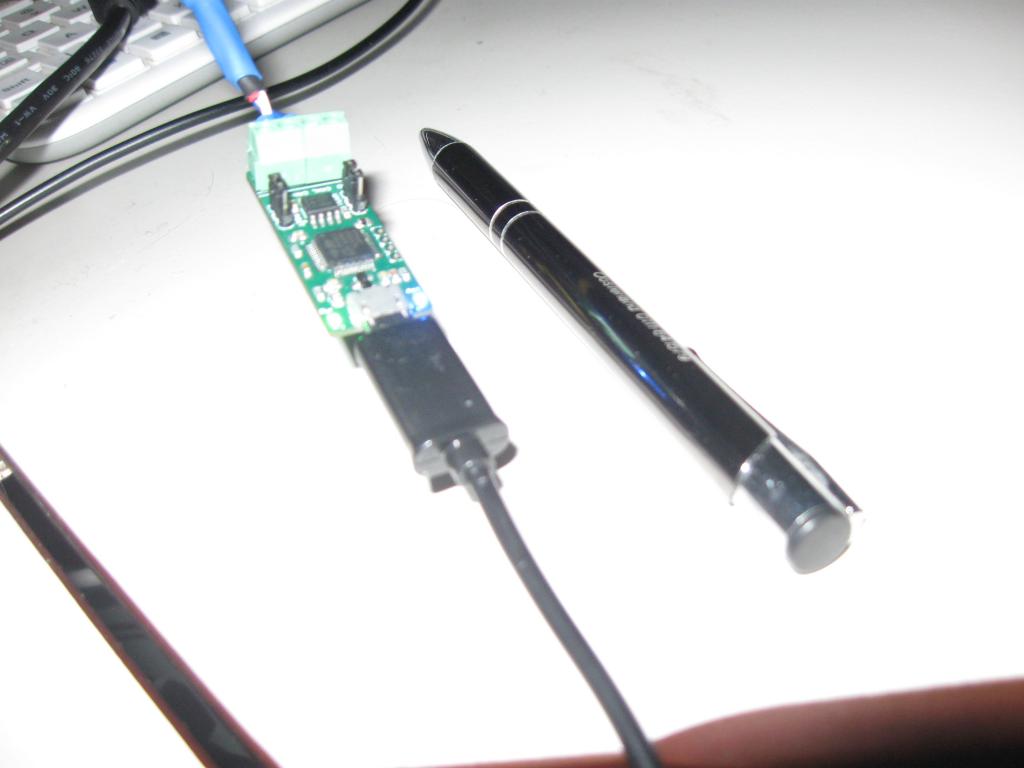

Verder nog een afbeelding van het Canable kaartje voor de NMEA2000 ontvangst. Dingen zijn weer op voorraad in de VS. Kosten $ 29,- Helaas is verzenden vrij kostbaar.






Laatst bewerkt: 19 feb 2020 09:33 door brambo.
Alleen ingelogde leden kunnen reageren.

Nieuwe OpenPlotter beta versie 2019-12-16 03 mrt 2020 18:34 #1132073

  • Eclips
  • Eclips's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3535
Aan de laatste updates te zien is OpenPlotter 2 officieel "stable". De meeste onderdeelversies zijn van 2.0.x-dev naar 2.1.x-stable gegaan. Mooi, wederom een grote sprong voorwaarts zo vlak voor aanvang van het zeilseizoen. B)
Roald

Wat niet goedgekeurd is, is wellicht nooit gekeurd.
Alleen ingelogde leden kunnen reageren.

Nieuwe OpenPlotter beta versie 2019-12-16 05 mrt 2020 18:56 #1132786

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3746
Nu OpenPlotter versie 2.2 is voltooid en de stable status heeft gekregen.

Er wordt met OpenPlotter veelal gekeken in combinatie de Raspberry Pi. Echter sinds enige tijd kun je een deel van de functies van OpenPlotter ook toepassen op andere Linux systemen.

Omdat dit nog wat verborgen staat, geef ik hierbij de methode om OpenPlotter op een willekeurig Linux systeem te installeren:

1.

in de terminal:

sudo apt update
dan
sudo apt install python-configparser python3-wxgtk4.0 python3-ujson python3-pyudev whois vlc

2. Dan ga je daar deze website en download je de laatste versie:

github.com/openplotter/openplott...s/releases

3. Daarna nog dit bestand installeren:

sudo dpkg -i openplotter-settings_x.x.x-xxx.deb De laatste versie invullen,

Dat is alles. Daarna kun je uit instellingen allerlei zaken installeren. Waaronder OpenCPN, SignalK server, Canbus, Serieel, Kplex.

Bram
Laatst bewerkt: 05 mrt 2020 19:01 door brambo.
Alleen ingelogde leden kunnen reageren.

Nieuwe OpenPlotter beta versie 2019-12-16 05 mrt 2020 19:59 #1132807

  • Menno
  • Menno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1786
De link naar de openplotter-settings_x.x.x-xxx.deb release werkt niet. Moet zijn:

github.com/openplotter/openplotter-settings/releases
Alleen ingelogde leden kunnen reageren.

Nieuwe OpenPlotter beta versie 2019-12-16 05 mrt 2020 23:22 #1132889

  • koenijn
  • koenijn's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 287
Stable nice! Binnenkort dan maar een upgrade uitvoeren. Inmiddels is de 2.2.0 ook uit B)
Dehler Delanta 80 AK
Alleen ingelogde leden kunnen reageren.

Nieuwe OpenPlotter beta versie 2019-12-16 06 mrt 2020 07:26 #1132911

  • rooiedirk
  • rooiedirk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3755
koenijn schreef :
Stable nice! Binnenkort dan maar een upgrade uitvoeren. Inmiddels is de 2.2.0 ook uit B)
Bij computer programma's is het gebruikelijk om de 'stable' versie een even nummer te geven en de ontwikkel versie een oneven.
Be nice, or go away.
Alleen ingelogde leden kunnen reageren.

Nieuwe OpenPlotter beta versie 2019-12-16 06 mrt 2020 08:28 #1132928

Oh, dat is nieuw voor mij...
Ook de ontwikkelaar hier naast mij kent dat niet...
:-)
Laatst bewerkt: 06 mrt 2020 08:28 door It Paradyske.
Alleen ingelogde leden kunnen reageren.

Nieuwe OpenPlotter stable versie 2.2 06 mrt 2020 09:52 #1132949

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3746

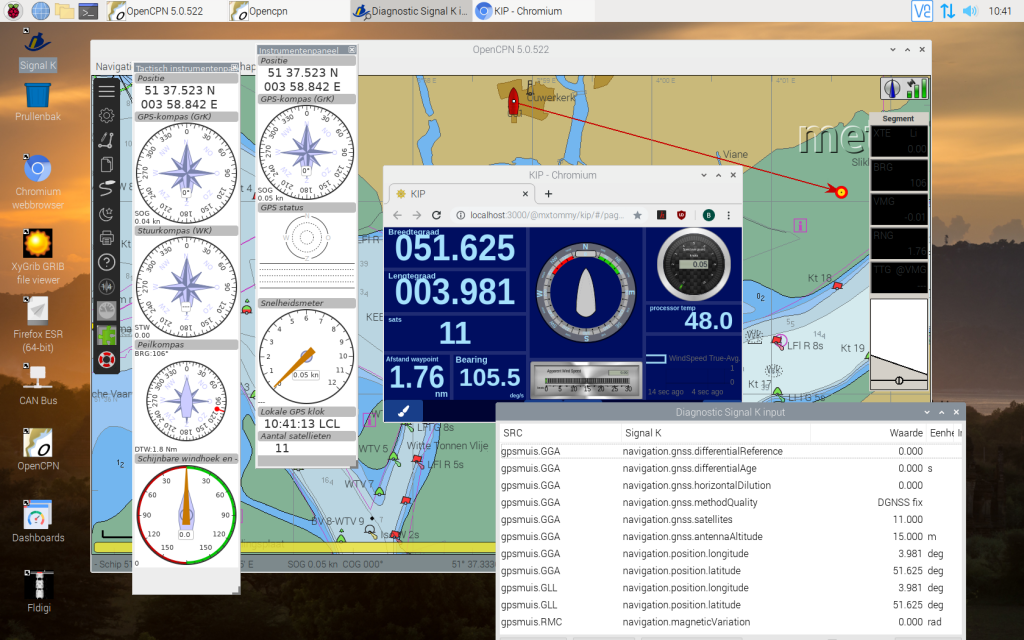

Hierbij nog een laatste beeld vanuit de RPI 4.

Beeld ziet er in andere Linux versie met OpenPlotter hetzelfde uit.

De invoer in OpenCPN is SignalK. Verder heb ik willekeurig koers uitgezet in OpenCPN die wordt teruggevoerd als nmea183 en omgezet in SignalK in de SignalK server.

Is nu te zien in de TommyMX Kip display. Interessant is ook de optie peilkompas die de richting en afstand ook weergeeft.

Verder zie je de SignalK stroom in de applicatie SignalK filter.


Laatst bewerkt: 06 mrt 2020 10:41 door brambo.
Alleen ingelogde leden kunnen reageren.

Nieuwe OpenPlotter stable versie 2.2 14 mrt 2020 12:14 #1135334

  • reuver
  • reuver's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 289
Enkele opmerkingen over installatie en updates:
1- als een update niet werkt, kijk dan even of de systeemtijd goed staat.
2- XyGrib is niet meer als download aanwezig

Ad 1: als de klok compleet verkeerd staat werken beveiligingen niet, dus moet eerst de klok redelijk goed staan voor je een update _mag_ installeren.
(Over het algemeen heeft een Pi geen systeemklok en voor navigatie heb je dat ook niet nodig. Aan elke serieuze navigatie-computer hangt immers een GPS met een betere klok dan welke RTC dan ook).

Ad 2: de BSB3 kaarten zijn verdwenen, maar daarmee ook de link naar de XyGrib-packages.
Alleen ingelogde leden kunnen reageren.

Nieuwe OpenPlotter stable versie 2.2 14 mrt 2020 12:43 #1135347

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3746
Beste R,

hier is dat niet het geval. Op de RPI gekeken: XYgrib versie 1.2.6.1 werkt gewoon en is volgens synaptic ook nog te installeren.

Dan even naar mijn Linux AMD64 Mint Tricia systeem. Werkt hier ook met dezelfde versie 1.2.6.1.

Waarschijnlijk ook geinstalleerd met behulp van OpenPlotter. Want het rechtstreeks installeren in Linux geeft melding van ontbrekende bestanden.

XYGrib is overigens een prima programma voor het gebruik van grib files.


Groet,

Bram
Alleen ingelogde leden kunnen reageren.
