Onderwerp: To (R)pi or not to pi?

Mijn belangrijkste reden om naar een RPi uit te wijken voor de nav computer aan boord: Stroomgebruik.

Welnu, dan nu maar eens het vergelijk:

Allereerst mijn laptop, via een voeding naar 19V, maar alles gemeten op 12V:

Laptop met scherm: 1,2A dus 14,4W
Laptop scherm uit: 0,6A dus 7W,
Aansluiting aan boordnet 0,2A, dus 2,5W.

Als ik m dus een nacht aan laat staan, loopt er tenminste 9,5W.

Dan nu RPI 4. Laat ik eerst zeggen dat de performance me werkelijk alles meevalt, evenals het uiteindelijke stroomgebruik. Ik had eerst een RPI3 gekocht (je probeert wat) die is inderdaad zuiniger, maar ook merkbaar trager.

Alles gemeten bij 5V:
RPI 0,6A, dus 3W
Scherm, 1A, dus 5W (extra)
Aansluiting aan boordnet: 0.4A dus 2W.

Dan komt het laten aanstaan van de computer slechts op 5W te staan, als het scherm uit staat. Ofwel 0.4A op 12V. Kijk. Nu hebben we het weer ergens over.

Als de RPI later evt dan ook de autopilot op zich kan nemen, kan de GPS 126 (want uit de AIS komt een GPS signaal) en de AP van Raymarine (nog eens 400mA al zeilend), er uit. Dat scheelt dan ook weer. Alleen dan eens kijken waar ik mijn HDG vandaan ga halen.

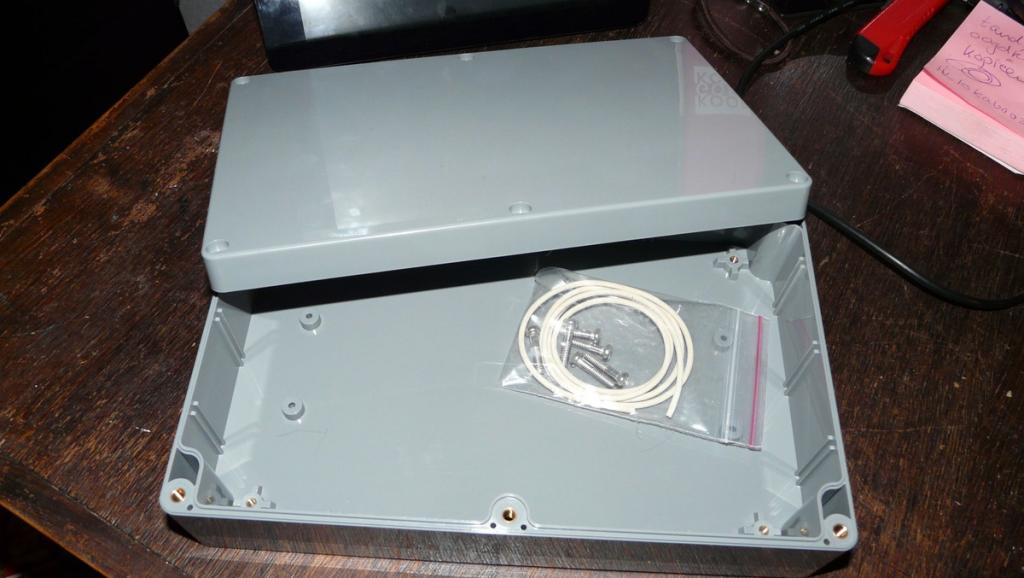

Nu eerst een bootwaardig kistje maken voor de framboos, en het schermpje.

Keep you posted.

Klinkt als mijn setup.
Ik heb er een serie relais in zo schakel ik alles aan boord.
Voor de heading zijn er veel modules beschikbaar die geschikt zijn voor de RPi
Getijden informatie wordt ingelezen van rws. Dimbare verlichting.
In de toekomst, de koelbox schakelen op temperatuur. Buienradar info laden vanaf het net.
Accu informatie bijhouden.

Software matig ben ik nu bezig in Django (Python). Zelf bouwen geeft meer vrijheid dan Node-Red.

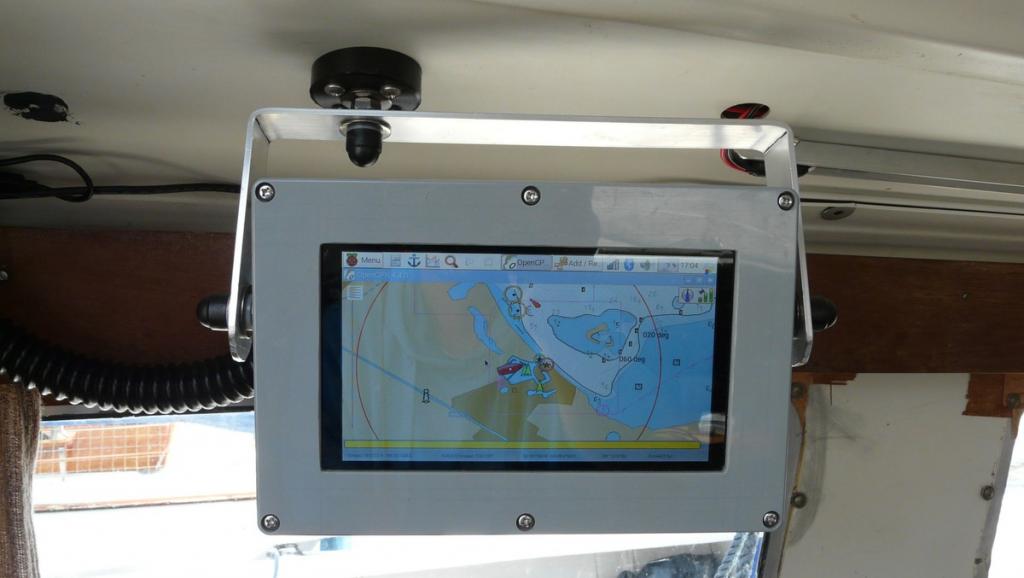

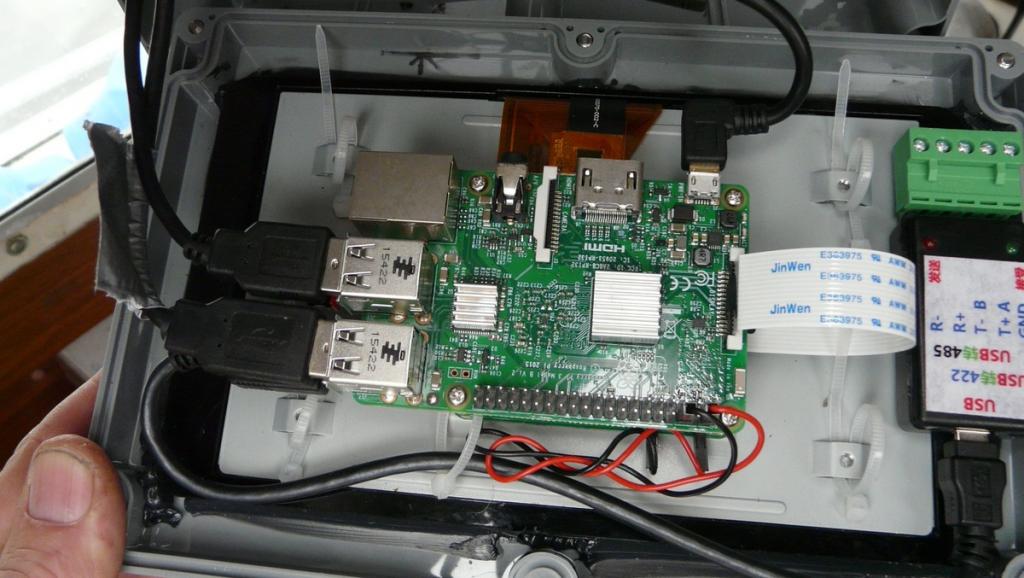

Ik zeil nu toch al weer ruim 2 jaar met een framboos met 7inch touchscreen als boordcomputer/plotter rond. Bevalt uitstekend! Tijdens mijn reis naar Noorwegen /Shetlands/Schotland is hij 1x gecrasht. De oorzaak zat hem waarschijnlijk in een goedkoop, 10de hands sd kaartje. Kaartje werkte nergens meer in, morsdood. Maar met een kwalitief wat beter kaartje had ik het systeem binnen 10 minuten weer aan de praat. Sinds die tijd draait de framboos nog steeds als een zonnetje. Ik wil er tzt. ook een stuurautomaat mee aansturen.








Martijn

Goed bezig allemaal. Wil best meer voorbeeldjes zien ter inspiratie

Ooit had ik ook de intentie om over te schakelen op de PI, echter werd dat eerst nog een PC (Pipo-X9).

Door diverse projecten die wij uitvoeren met RPI's is ons gebleken dat het toepassen van een SD kaartje onbetrouwbaar is, ongeacht het merk en type. Wat wel uiterst betrouwbaar werkt is een PI-hat met een SSD en een PI-juice UPS. Deze laatste zorgt voor een safe-shutdown bij spannings uitval.
Probleem blijft wel de hoge temperatuur van de PI,

Leuke projectjes!

Echter, eerlijkheidshalve zou de Pi setup vergeleken moeten worden bij gebruik van dezelfde schermgrootte als de laptop. De verschillen zullen dan een stuk kleiner zijn.

Ik vraag mij af of het lagere energiegebruik dan nog relevant is ten opzichte van het totaal dagverbruik dat er al is (VHF, koelkast, verlichting etc). Is dat de hassle en mogelijk lagere betrouwbaarheid waard?

Waarom is die Pi eigenlijk zuiniger? Zou je een moderne laptop niet bijna net zo zuinig kunnen krijgen door instellingen te tweaken?
www.auslogics.com/en/articles/...nced-power-settings/

Vooral de juiste processor kiezen Nachtvlinder.
Op www.intel.com kun je het stroomverbruik per processor terugvinden.
Zoals hier bijvoorbeeld.

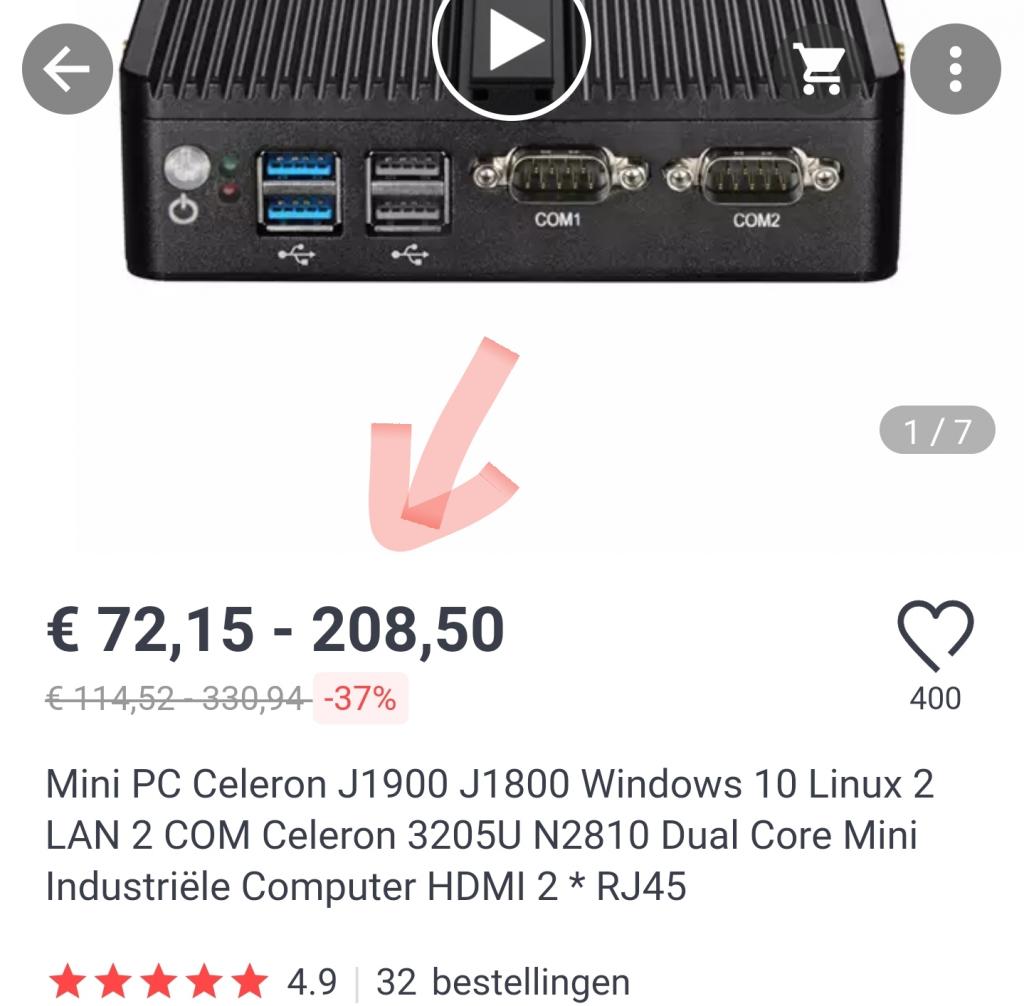

Vanwege de betrouwbaarheid en het kleine waterhoofdje om dit te ondervangen heb ik besloten om geen pi toe te passen, Wel wordt het straks dit:

www.aliexpress.com/item/328400...1.0.0.27424c4da9ILPq

TDP van 10 of 7,5 watt valt natuurlijk in het niet vergeleken bij alle ander zaken aan boord.
Die TDP is alleen maar bij 100% vollast en dan lust de PI ook best wel wat.

Daarbij komt dat de industrie versie W10 Enterprise LTSC best te pruimen is, alle onbruikbare zooi zit daar al niet meer in, update alleen 1/2 jaarlijks.

Valt dus best mee.

dat is dus mijn alternatief geworden voor een PI.

Je krijgt geld toe.

Of rekenen ze bij Ali van rechts naar links??

Nachtvlinder schreef :
Het scherm zelf heeft zelfs hetzelfde typenummer, in mijn laptop of bij de pi

Dus,ja, zelfde schermgrootte.

Over de relevantie:

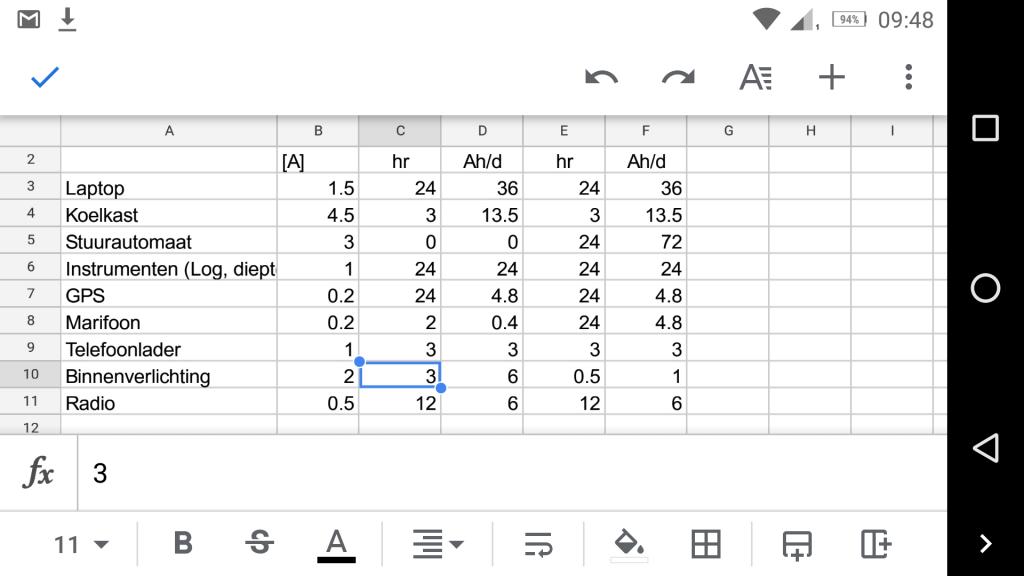

Dit is de huidige energiebalans aan boord.

Voor anker zou ik de koelkast meestal uit zetten.

Met de RPi verdwijnt de computer idd naar de categorie: niks meer aan doen.

Beste W&W,

ik heb al meerdere malen aangegeven dat bij het gebruik van een alu behuizing zoals de Flirc met een pilaar, die via een geleidings kussentje verbonden is met de processor er geen koelings probleem is.

Nog mooier is het nieuwe Argon One kast, die heeft twee koelpilaren, een voor de hoofdprocessor en een voor de grafisch processor. En daarbij ook nog een ventilator die in werking komt bij 60%.

Met SignalK kun je eenvoudig de temperatuur meting aanzetten. Hier in het gebruik van de RPI4 komt de temperatuur van de processor net boven de 40o C.

Dus met ene goede koeling is er geen enkel probleem. Zag nog wel de temperatuur van iemand met een plastic kastje zonder koeling of koelvin. Daar bedroeg de processor temperatuur 60 oC.

Sd kaartjes zijn er in meerdere kwaliteiten. Die ik gebruik geven een garantie van 10 Jaar !

Groet,

Bram

superleuk om te zien allemaal ; ik ben een volkomen nood op dit gebied maar wil er dit seizoen wél iets mee gaan doen. Ik denk dan aan monitoren van de RLV -en dus temp. - en beweging . Heeft er iemand leerzame en nuttige links ivm zeilen die ik zéker moet bekijken ? ( google is my friend no longer )

Dank is groot
R.

Ik heb de Pi aan de wilgen gehangen, toen ik op een tochtje te vaak uitval had. Of dat de temperatuur was (het was idioot warm) of het SD-kaartje, zal ik nooit weten. Overgegaan op een Hystou i5 fanloze mini-PC. Duidelijk sneller dan de Pi en nooit meer uitvalsproblemen.

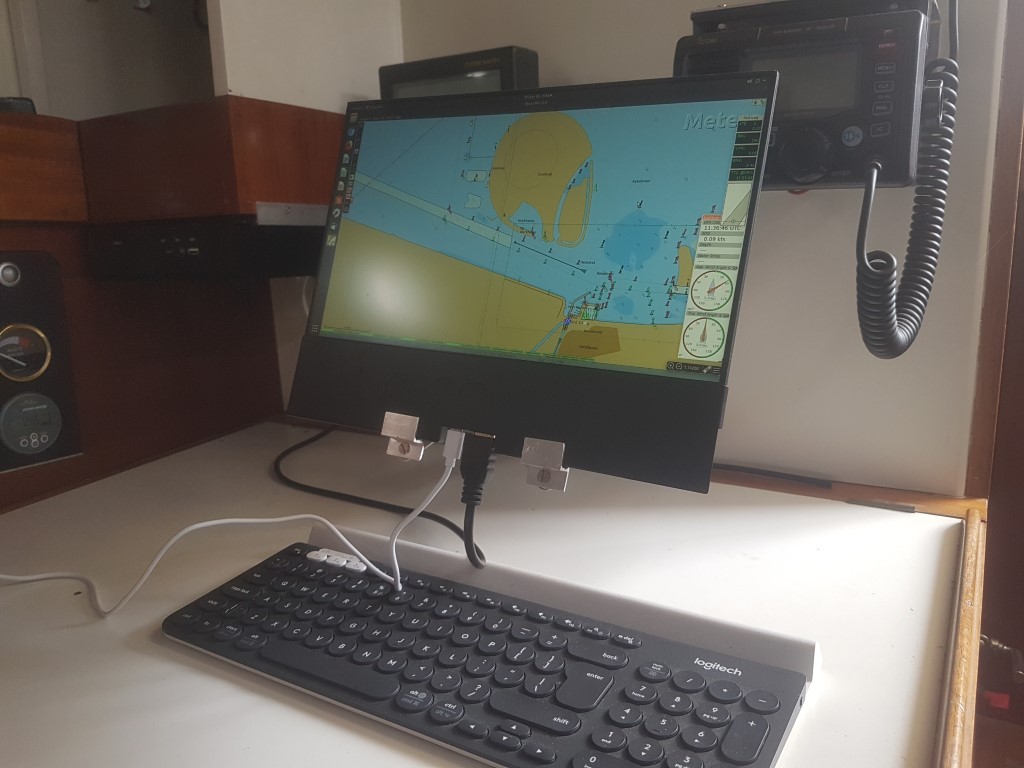

Voor het verbruikte vermogen zal het scherm de belangrijkste factor zijn. Ik gerbuik sinds een jaar een Lapscreen display, gemaakt door Faytech.

www.faytech.nl/nl/125-inch-lap...ch-mini-monitor.html

Aanvulling:
De Lapscreen display gebruikt maar 7.5 W; standby maar 0.5 W. Voor een 12.5 inch scherm lijkt me dat weinig. 12.5 inch is lekker groot.

Dat is een heel mooi schermpje!
Wij hebben aan de kaarttafel een 17 inch monitor, een ordinaire Dell, nieuw voor 110,-
Vreet natuurlijk wel wat meer stroom maar ook van buiten perfect afleesbaar. Daarbij vierkanter wat een enorm voordeel is voor een navigatiescherm.

Of een oud laptop scherm hergebruiken
Monitor

agvisser schreef :
Belangrijkste oorzaak van problemen met de Pi zijn onvoldoende stroomvoorziening. Door gebruik te maken van simpele usb voedingen met goedkope dunne aders. Wel geschikt voor een mobiele telefoon, maar niet voor de stroomverzorging van de Pi.

Onvoldoende koeling van de processor. In een plastic doosje en zonder koel voorziening geeft oververhitting van het systeem. Zeker bij navigatie systemen, die continue aan staan.

Beide oorzaken zijn eenvoudig op te lossen.

En het scherm uitzetten als je er niet naar kijkt, scheelt ook een hoop energie.

Voor de rest is de kreet het was idioot warm wat mij betreft precies het punt.
40 graden op de print bij 20 graden omgeving betekent 60 graden bij 40 graden omgevings temperatuur.

Het ding moet dus echt goed gekoeld worden.
Dat is ook geen probleem en ook geen kritiek, hoor. Maar is wel iets om rekening mee te houden.

Ik heb net nog een rpi 3B gevonden in een doos, ik zal weer eens op zoek naar een link met openplotter, en kijken of ik een sd kaartje kan branden. Ik wil toch eens kijken of dat signalK getest kan worden. hoewel de signal K website anders doet vermoeden is er toch geen windows versie van de server. Testen kan alleen met de framboos blijkbaar. ( zonder hardware t kopen)
Maar dat is een ander onderwerp voor een nieuw draadje. Die ik op zal starten als deez en geen een beetje afgekoeld is,en er ook inhoudelijke reacties komen.

noot: dit was dus een positief postje van mij over de framboos.

Je hoeft niet te zoeken. Hier is de beta versie van 2.0 op basis van Linux Buster.

forum.openmarine.net/showthread.php?tid=1992 Gewoon de image nemen geen Noobs.

Gezellige dagen verder,

Bram

brambo schreef :
Bij gebruik van een PI-juice en Rooco-hat, past geen enkel kastje, dat is het praktische probleem.
Een 24V ventilator op 12 volt geeft nét een luchtstroompje en houdt de Processor op 36-40 graden. Zo'n ventilator heeft op 12v een geschatte MBTF van ruim 100.000 uur.
Niet de fraaiste oplossing, maar wel betrouwbaar bij stationaire toepassing (zoals op of in een vuurtoren).

agvisser schreef :
Héél mooi scherm, kost da?
Alleen is 300 nits niet te zien bij zonlicht.

Ik heb nu een scherm van 444 nits en dat is ook al slecht tot niet afleesbaar met zonlicht.

Hoe meer nits hoe minder zuinig toch!?

Niet perse natuurlijk.

hfx schreef :
Wat een ouwehoer zeg!
deze slaat spijkers met koppen:

Nachtvlinder schreef :
jazeker, maar je kan de helderheid altijd instellen (= stroomverbruik)
Er is niets zo ergerlijk als een niet leesbaar scherm bij fel licht.

het liefst heb je 1000nits of meer.
