Onderwerp: NMEA2000 via SignalK directe invoer in OpenCPN

Vandaag een Garmin NMEA2000 GPS antenne binnengekregen om een en ander hier thuis te kunnen testen met de nieuwe OpenPlotter canbus instellingen.

Was nog wat uitzoeken om de juiste instellingen te vinden.

Ik maak gebruik van zo'n klein canbus Canable boardje.

In eerste instantie werkte het niet.

Na de inialisatie string te hebben verzonden begon de blauwe led op het boardje te knipperen en was er ontvangst met een bitrate van 250000.

Volgorde:

Nmea2000 netwerk > canable boardje > SignalK. De SignalK kan direct ingevoerd worden in OpenCPN.

Werkte aan boord al eerder in combinatie met mijn transponder.

Moet nu de dezelfde opzet nog proberen in een Linux AMD64 systeem.

Bram

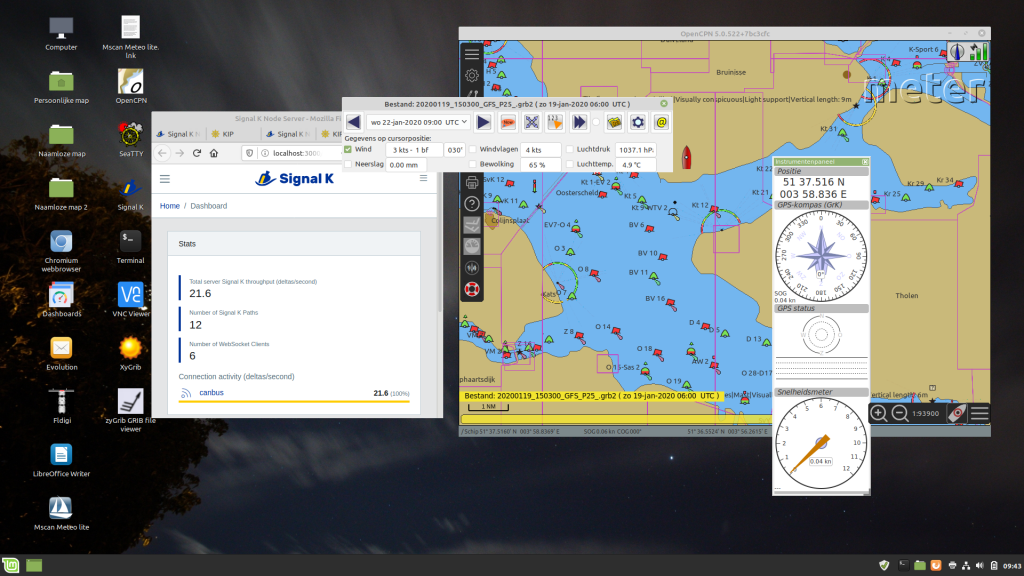

Inmiddels de voorgaande opzet getest op mijn 64 bits Linux Mint Tricia versie.

Dit werkt, na enige gefrutsel met de serieele poort, ook.

Het installeren van de SignalK server gaat het eenvoudigste met de OpenPlotter toevoegingen voor een Linux systeem. Ook de serieele instellingen kunnen eenvoudig worden voorzien van een alias, zodat usb aansluitingen herkend worden.

Nodig blijft wel de inialisatie regel voor de Canable. Maar dit eenvoudig bij de opstart ingesteld worden.

Verder draait het prima. Inmiddels al een duurtest gedaan. Werkt zonder haperen.

Je kunt uiteraard de SignalK eenvoudig via het netwerk of draadloos verplaatsen naar een ander systeem met OpenCPN met SignalK invoer.

Alles wat het plan was werkt nu. Zal een en ander nog op de Wintermeeting tonen.

Bram

Denk je om je nachtrust met al dat testen
werkt dat ook onder win 10?

Beste H,

je kunt wel SignalK gebruiken via je netwerk op een nieuwe versie van OpenCPN met directe SignalK invoer.

Groet,


Bram

brambo schreef : Moet dat niet zijn:
NMEA2000 via SignalK indirecte invoer in OpenCPN

Ehhh, heb je een dummieproofe howto?
Met dit soort zaken heb je een sterke behoefte aan een Erfolgserlebnis om er mee verder te gaan. Daar blijft het nu een beetje in hangen

Menno schreef :
Ja en nee. N2K naar OpenCPN is indirect, want SignalK zit er tussen. Maar SignalK naar OpenCPN is wel direct. En nieuw. En beta. En leuk!

Menno schreef :
Beste M,

mijn opmerking heeft betrekking op SignalK invoer direct in de nieuwe beta versie van OpenCPN. Dus niet via een omzetting naar NMEA183.

Overigens andersom kan ook NMEA183 via SignalK naar NMEA2K.

Het grappige is je kunt de diverse invoer methodes met SignalK samenvoegen.

Helaas kan ik het nu niet testen op de boot met meerdere invoer bronnen.

Groet,

Bram

holtere schreef :
Beste H,

je kunt het eenvoudig proberen, zowel op een Linux 64 bit systeem of een Raspberry Pi met allebei de OpenPlotter toevoegingen voor een eenvoudige installatie van de SignalK server.

Verder moet je een canbus kaartje hebben voor de omzetting van de NMEA2000 canbus naar usb.

Kan zijn het goedkope Canable boardje. Maar de Actisense NGT-1 kan ook.

Daarna kan ik wel eenvoudige beschrijving maken hoe dit te doen. De seriele instellingen van OpenPLotter verplaatst deze eenvoudig automatisch naar de SignalK server.

Zo werkt het ook met de invoer van een serieele NMEA183 GPS muis.

SignalK is de primaire bron voor de communicatie tussen de apparaten en nu ook direct in OpenCPN etc.

Bram

holtere schreef :
Zou moeten kunnen, dit is de enige documentatie die ik kan vinden (ik ga het niet proberen)
opencpn.org/wiki/dokuwiki/doku..._software:signalk:a3

Zeilprutser schreef :
OpenPlotter werkt zo wie zo niet. Sailoog wil geen Windows gesloten systeem applicaties maken.

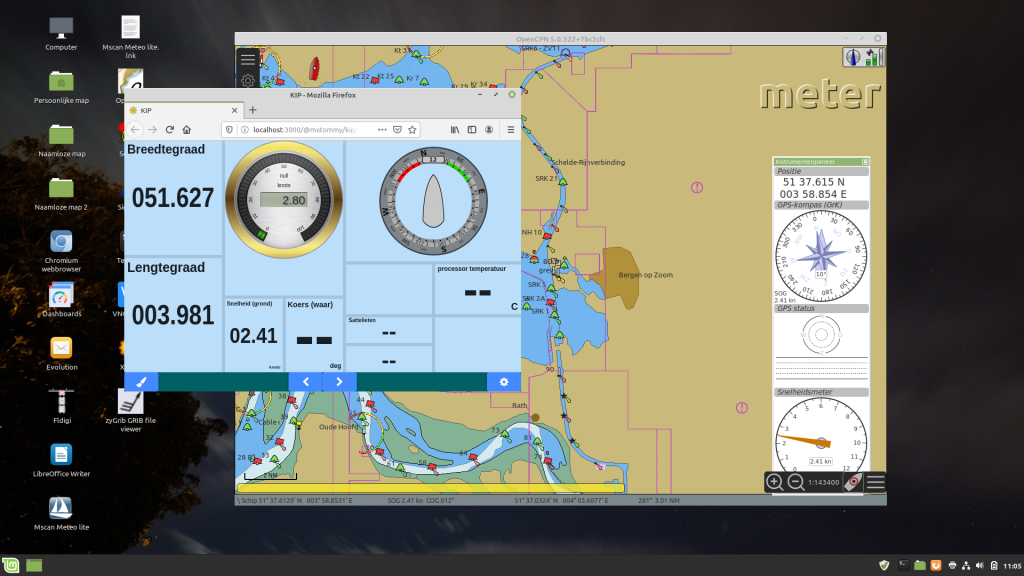

Ter informatie nog een beeld van de SignalK applicatie MXTommy KIP, die ook werkt op mijn Linux 64 bits Mint Tricia systeem.

OK op Windows kan het niet blijkbaar,
Ik heb geen zin om me Linux ook eigen te maken, het leven is al kort genoeg. Ik laat jullie dus lekker spelen.

holtere schreef :
Wacht ff Holtere. Als het je gaat om SignalK naar OpenCPN: dat gaat wel degelijk werken in Windows. Alleen sleept Bram in zijn enthousiasme OpenPlotter er steeds aan de haren bij en dat is een no-go onder Windows.

@Holtere

Al eerder hierover over geschreven. Het kan wel de SignalK server onder Windows10.

Er is echter nog geen klik en klaar oplossing voor. Wordt wel aan gewerkt.

Bovendien kan een Windows10 ongevraagde update de werking weer verstoren.

Er is sinds enige tijd ook de mogelijkheid Linux onder Windows te gebruiken. Microsoft "loves" Linux tegenwoordig.

En Linux moeilijk ? Zo oud ben je toch niet ?

Met een bootable CD of bootable usb stick kun je het zo proberen op je Windows systeem.

Groet,

Bram

Zit ook met mijn engineers in het toren van babel carousel, we zijn 99% van de tijd kwijt om alleen duidelijk te krijgen wat wie nu precies bedoeld.

1: OpenCPN onder windows geen probleem.
2: Signalk ontvangen in OpenCPN (daar gaat dit draadje over) op Windows ook geen probleem meer, zeggen ze.
3: SignalK server die Signalk verstuurt naar Open CPN op basis van Raspberry pi, ook geen probleem, dat kan door OpenPlotter te gebruiken op een pi, maar je kan de SignalK server ook zelf heel makkelijk op een pi zetten.
4: Signalk server (die de Signalk data naar openCPN stuurt) onder windows moet ook kunnen, maar heeft wat meer voeten in de aarde. opencpn.org/wiki/dokuwiki/doku..._software:signalk:a3

Beste ZP,

Punt 2. Niet van horen zeggen. Je kunt het eenvoudig zelf proberen:

cloudsmith.io/~david-register/...q=status%3Acompleted

En voor je Raspberry Pi:

cloudsmith.io/~dan-dickey/repo...n-unstable/packages/

Is nog wel werk in uitvoering voor de nieuwe OpenCPN versie. Er zijn steeds wat verbeterde concepten.

Maar werkt het perfect.

Niet van horen zeggen, maar zelf zien werken.

Groet,


Bram

Gaat niet gebeuren Bram. Je kunt het net zo goed accepteren.

Graag ontopic
NMEA2000 via SignalK directe invoer in OpenCPN

Beste H,

zie mijn laatste bericht. Je kunt dan al een OpenCPN versie voor Windows en andere systemen testen met direct invoer van SignalK. Overigens kan het ook werken met SignalK omgezet naar NMEA183.

Maar direct invoer van SignalK is mooier en biedt meer opties vanaf NMEA2K.

Op de Wintermeeting is het allemaal werkend te zien.

Groet,

Bram

Beste Open Kluwers,
Was vandaag op Boot Düsseldorf.
Kleine stand van www.open-boat-project.org met allemaal leuke concepten en ideeen.
Wellicht al bekend, maar ik zet het er toch maar even op.
Egenolf

Linkje moet zijn: open-boat-projects.org/

Leuk! Dat je van een Android autoradio een plotter kunt maken, was ook al eens bij mij opgekomen. Dat hoeft geen 2-DIN te zijn. Een 1-DIN met een uitklapscherm kan ook.

on topic maar weer...

Met name die camera in het deklicht spreekt me aan:
open-boat-projects.org/diy-vordeckkamera/
