Onderwerp: RPI als boordcomputer

Leuk, maareh... Die pinnummertjes staan vast niet op de aders.

Waarom zo moeilijk doen ?. Je hebt hele dunne, korte HDMI kabeltjes. Kun je gemakkelijk in een krul opgerold monteren. De meeste HDMI kabels zijn dik en stug. Maar die super dunne versie is perfect voor je doel.

Er zijn ook nog korte HDMI kabeltjes met een lengte van 25 cm.

Groet,

Bram

brambo schreef :
Ook met micro HDMI aan 1 kant? Graag link. Want ik heb me helemaal rot gezocht. En me onder protest al verzoend met opschieten en opbinden.

Ja, die zijn er ook. Die heb ik hier aan mijn RPI hangen. Zal eens kijken waar die vandaan is gekomen.

Kabeltje hier is circa 35 cm lang en erg dun. Je moet geen dikke kabel aan de kleine HDMI connector hangen.

Hier zo maar wat voorbeelden:

www.allekabels.nl/hdmi_kabels/...bing&utm_medium=cpc&

Joop66 schreef :

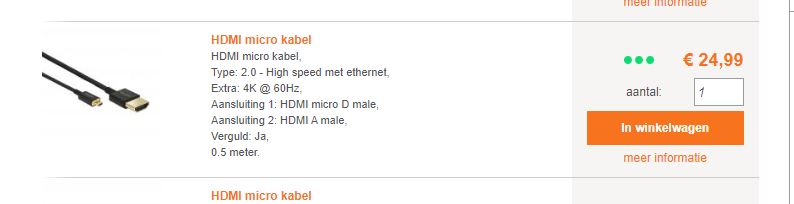

Wel duur vind ik, maar ze bestaan dus echt. ( 3 minuten googelen )
linkje

Tony2920 schreef :




25 piek, Sow.... En ik zou er 2 nodig hebben..

Nou.... Dat wordt dus plan B.

23 seconden zoeken


nl.aliexpress.com/wholesale?ca...DMI+-+HDMI+KABEL+30C

Anjo schreef :
Ja maar dat moet uit China komen, momenteel zit er niet veel beweging in de bestellingen vanuit China. Ik zit al dagen te kijken naar een bestelling die de 13de klaar was om naar Belgie te vliegen. 2020-03-13 16:12 Shenzhen City, handed airline transportation
Die staat nog altijd klaar, maar er wordt vooralsnog niet gevlogen.

Mijn eedere vondst was maar 15 Euro en dat vond ik al duur, komt Joop met de suggestie van 25 Euro. Gaat volgens mij niet in de gewenste richting.

Minimaliseren op stroomverbruik, betekent voor mij niet meteen maximaliseren op kosten.

Tja.

Vraagje, misschien wel voor ZP of Roos:

Stel ik heb een 3V PWM signaal. Laten we zeggen met een DC van 90%.

Hoe kan ik van dat PWM signaal instelbaar, dmv een draaiknop, de DC verminderen, zonder dat de synchronisatie verloren gaat?

Mijn (vrijwel afwezige) elektronica kennis, zegt dat er iets mogelijk moet zijn met een thyristor, een condensator en een potmeter. Maar ja. Verder dan dat kom ik niet.

Spoiler: het is voor de helderheid van de backlight, van de LCD.

Opgelost. Via Skype en gebroken Engels een firmware wijziging van de fabrikant aangevraagd. In China.
Wow. Global village.

Joop66 schreef :
Bizar, zelfs in deze gecoroneerde tijden was het aangepaste bordje in 2 weken bij mij thuis.

Nou ja.

Joop66 schreef :
China.

Soms is het geweldig.

Soms ook niet...

De RPi wordt toch nogal behoorlijk warm. Dat zal mis gaan in een houten kastje in de zomer.

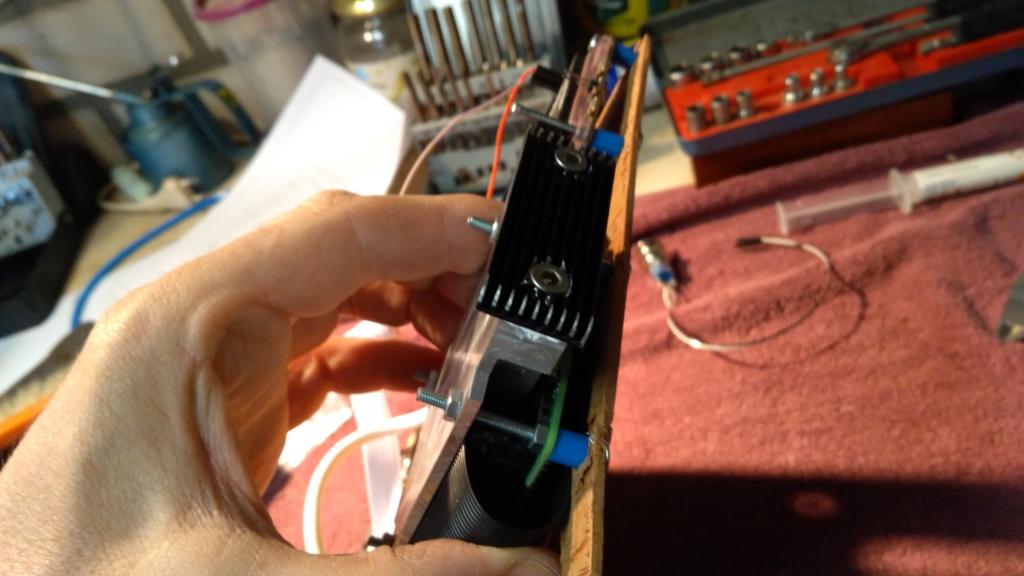

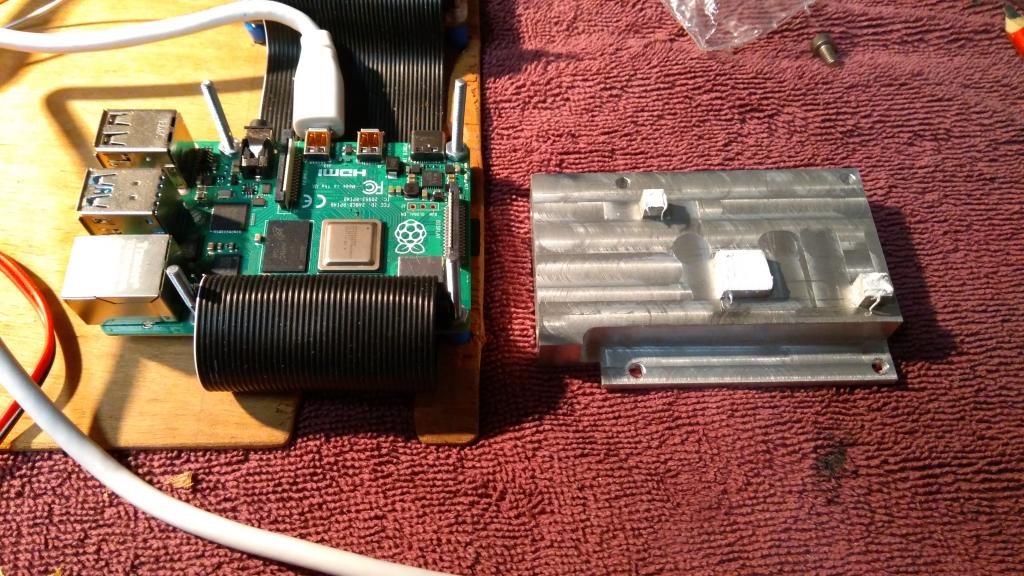

Dus, met dank aan collega Joost, een alu heatpipe naar buiten en een koelvin buiten de kast.

het kastje vordert ook:

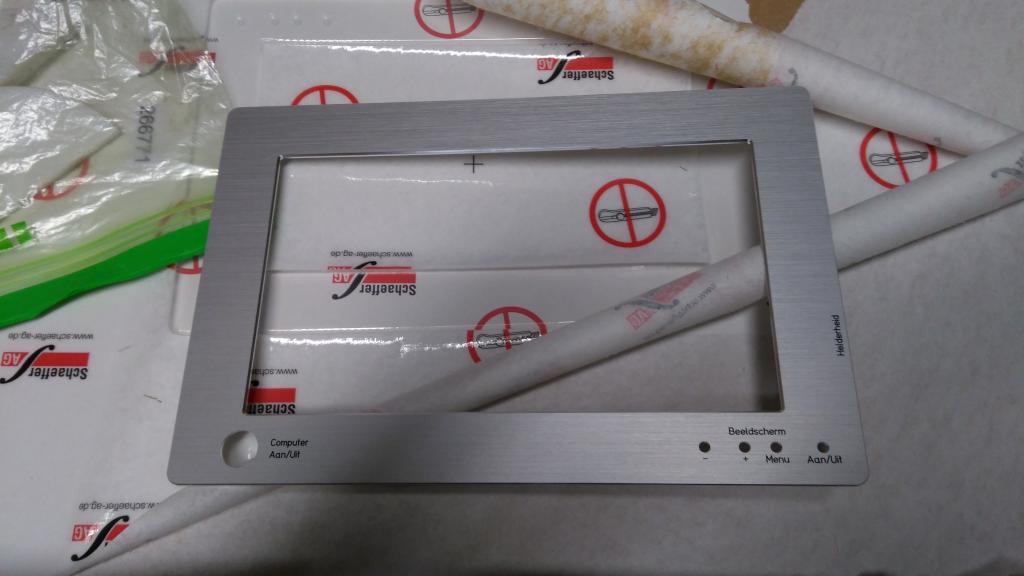

Paneeltje gemaakt door de firma Schaeffer:

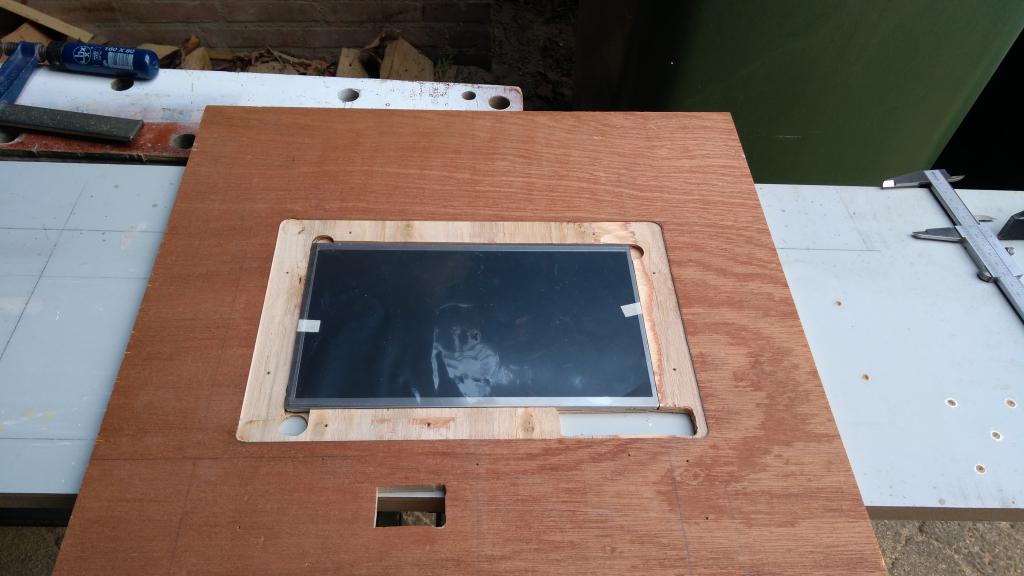

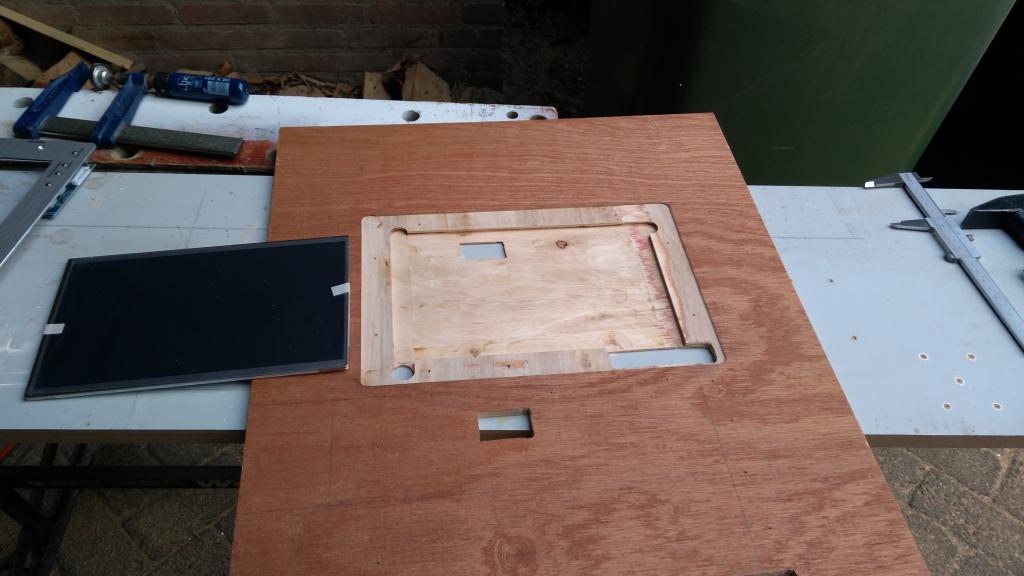

En de kamer in een plaat, voor display en frontje

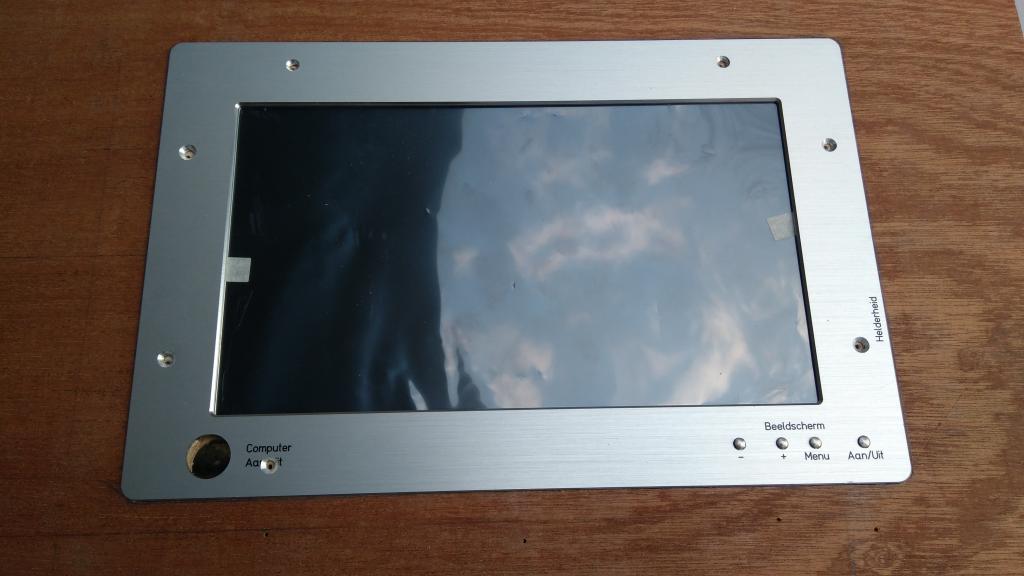

Knopjes en geleidertje wat er achter zit, wederom met dank aan Joost.

Dan het kastje in elkaar zetten:

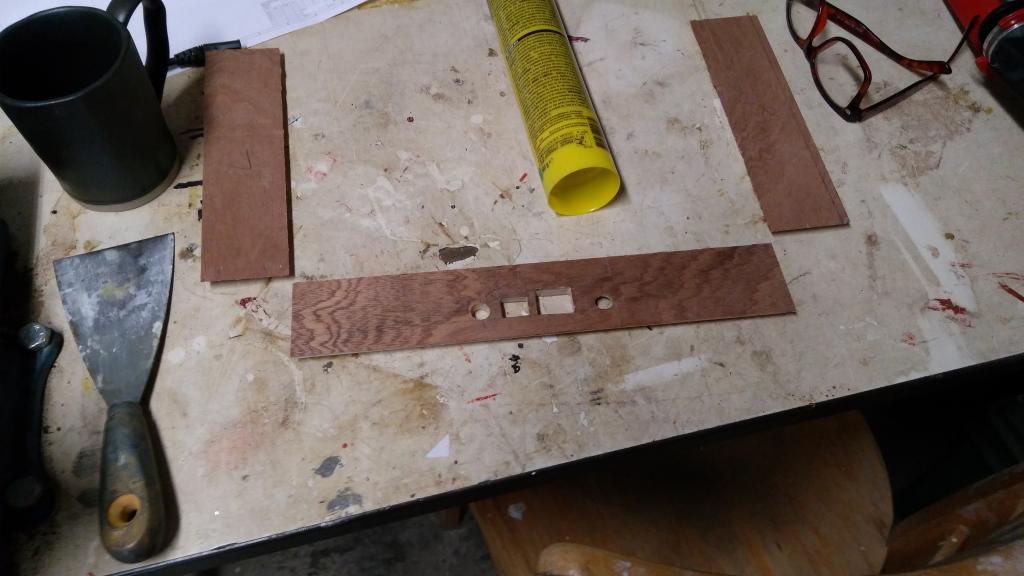

De onderdeeltjes:

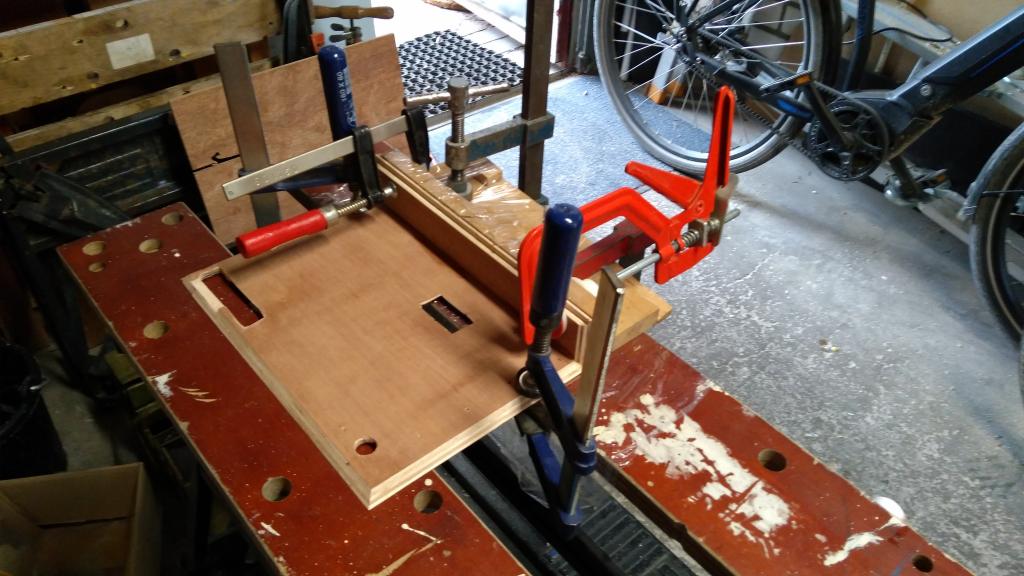

En het lijmen, 1 voor 1:

Dan het kastje in elkaar zetten:

De onderdeeltjes:


En het lijmen, 1 voor 1:



Een eng proces dat lijmen: je kunt niet goed zien wat je doet, alles kan in 1 stap helemaal verkloot zijn, en je moet nog wachten op die teleurstelling ook.

Voorlopig valt t mee.

Gelukkig.

Allo Joop,

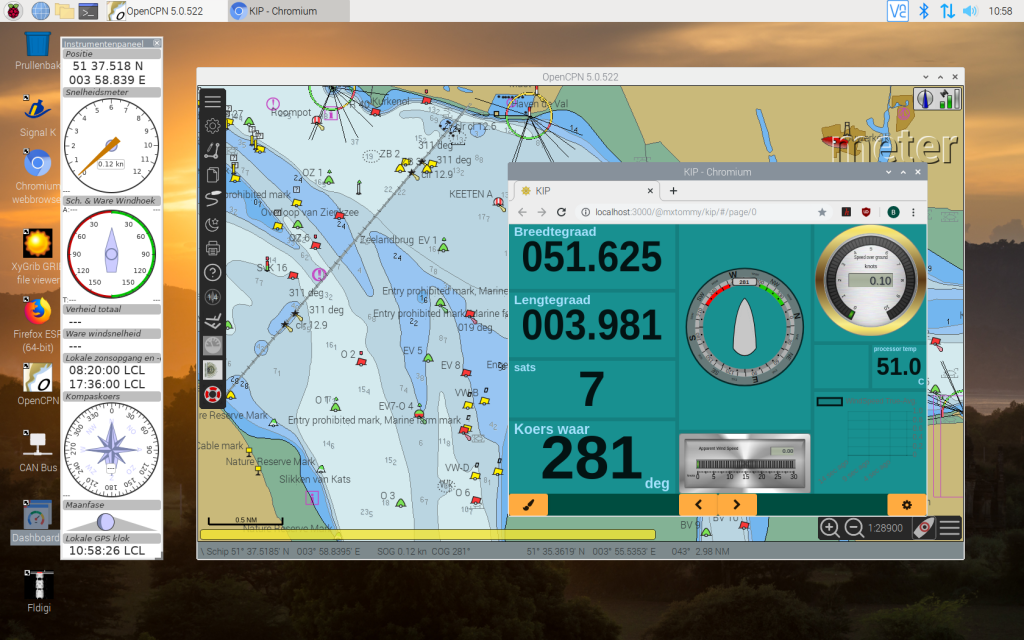

in SignalK is een applicatie die de temperatuur van de processor weergeeft. Dan kun je eenvoudig de temperatuur volgen.

Rechts in het vakje van MXTommy K

brambo schreef : .

Ik heb m op de taakbalk staan. Daar kun je m ook gewoon bij zetten, net als processorcapaciteit. Proeven op de keukentafel lieten idd zien dat dat vrij snel de pan uit rees. Bij een omgeving van 20C, werd t snel 55C. Dat s zomers in een afgesloten kisten... Het is niet heel veel vermogen, maar er gaat toch nog een watt of 7 naar binnen. Als dat niet weg kan, is dat te veel.

Het SingalK en MX Tommy verhaal ga ik eens leuk uitzoeken als hij aan boord is. Hier heb ik geen NMEA bron. Dus dat moet nog, maar ik vertrouw er op dat dat met enige hulp van internet, en van jou wel goed komt!

Geweldig!! Veel succes, ik heb me geabonneerd..

Ziet er mooi uit zeg. Ik heb tijd geleden ook zo'n RPI gekocht, maar nadat hij bij het installeren al waarschuwingen voor oververhitting begon te geven en ik vervolgens mijn vingers er letterlijk aan brandde, heb ik het project maar weer in de kast gelegd.

Er zullen best goede oplossingen voor zijn, maar ik ben er eerlijk gezegd ook gewoon niet zo handig in en was tussen elke stap te veel tijd kwijt met het afstruinen van obscure websites en het bekijken van allerlei vreemde vogels op youtube. Des te meer bewondering voor de doorzetters die er wel iets moois van weten te maken (en die voorbeelden heb ik ook genoeg voorbij zien komen)!

@Sisu: die heatpipe is ook een eigen ontwerp. Zoals al eerder voorbij gekomen, ik ben machinebouwontwerper. De sommetjes kan ik zelf maken, dat scheelt. Tekeningen maken lukt ook. Te goed zelfs: onze Petervdh begon er niet aan. Dju.

Ik wilde geen nieuw stroomverbruik. Anders waren er genoeg oplossingen met een fannetje te vinden, inderdaad op, voor niet-nerds, redelijk obscure websites. Maar ook voor mijn dagelijks werk ben ik daar op aangewezen. Steeds zoeken naar wat net niet kan.

De volgende zet is ingezet: dongles en software besteld bij o-charts.

Sisu schreef :
Ik heb het al enige malen eerder aangegeven. Gewoon een aluminium kastje met daarin een pilaar die het aluminium huis via een geleidings viltje verbind met de processor. Dan komt de temperatuur meting niet hoger dan 50 oC. Je hebt ook geen ventilator er bij nodig. Het gehele kastje werkt als "koelvin".

En het ziet er ook nog mooi uit.

Mooi werk Joop.
Genieten nu en dadelijk onder het varen. Beter kan het niet

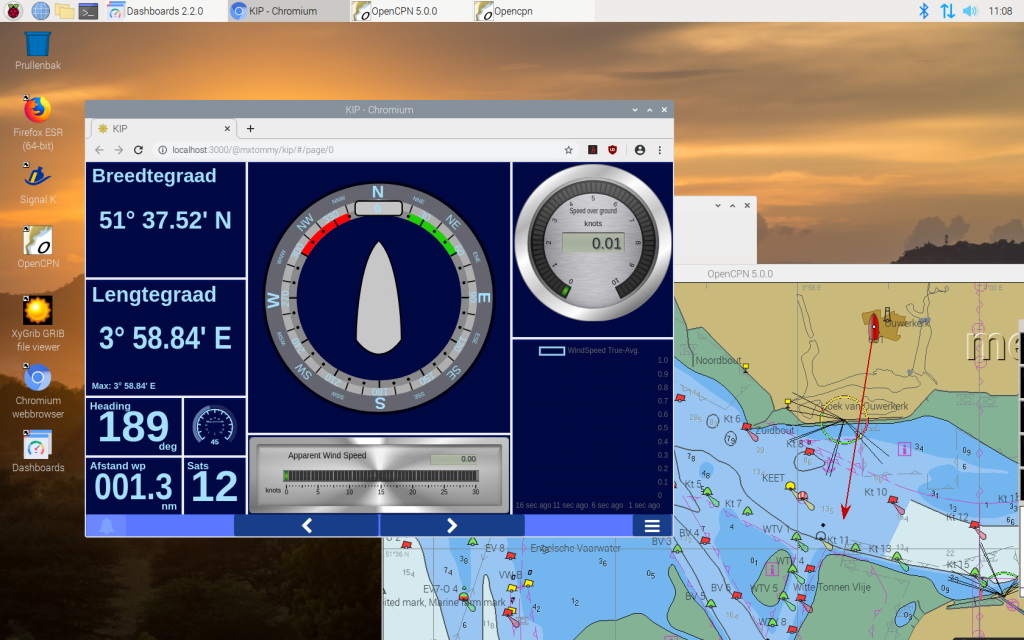

De vorige afbeelding van MxTommy KIP is wat verouderd. Inmiddels is er een verbeterde versie uitgekomen.

Let wel. Alle meters zijn naar wens en vorm instelbaar door de gebruiker. Alles wat beschikbaar is in SignalK is in het dashboard aan te brengen. De temperatuur van de processor is nu een ronde schaal. In de vakjes bearing en afstand, zie je de informatie afkomstig uit OpenCPN.

Zo werkt het ook met route punten instellingen.

Is HTML formaat en in ieder browser toe te passen. Uiteraard ook met een draadloze verbinding naar een tablet of GSM telefoon. Er zijn verschillende kleuren schema, waaronder een rode nachtstand.

brambo schreef :
Ik gaf al aan dat die oplossingen er best zullen zijn en wie weet pak ik het ook nog wel weer eens op. Mijn overweging voor nu waren dat ik de RPI wil inbouwen achter mijn schakelpaneel, dichtbij de scheepshuid. Niet één-twee-drie bereikbaar en 's zomers met de zon op de boot, zal de temperatuur daar ongetwijfeld behoorlijk oplopen. Bij die combinatie voel ik me niet heel senang en dat vraagt meer onderzoeks- en experimenteertijd die ik er nu niet in wil steken. Ik ben er ook niet 100% van overtuigd dat de RPI in die specifieke setup helemaal zonder actieve koeling kan. Maar ik heb het al gezegd, ik ben verre van een expert en vaar hierin volledig op gevoel en kennis van anderen. Dat neemt nogmaals niet weg dat ik verhalen over RPI projecten met plezier en soms enige jaloezie blijf volgen (hoewel ik soms wel eens verbaas over de evangelistische toon en volhardendheid van de RPI adepten ).
