Onderwerp: RPI als boordcomputer

Enfin, ik ben dus bezig een RPI4 als boordcomputer op te bouwen. De reden: stroomverbruik. Mijn netbookje verbruikt toch nog altijd 1 tot 1,5A.

Even een status update;

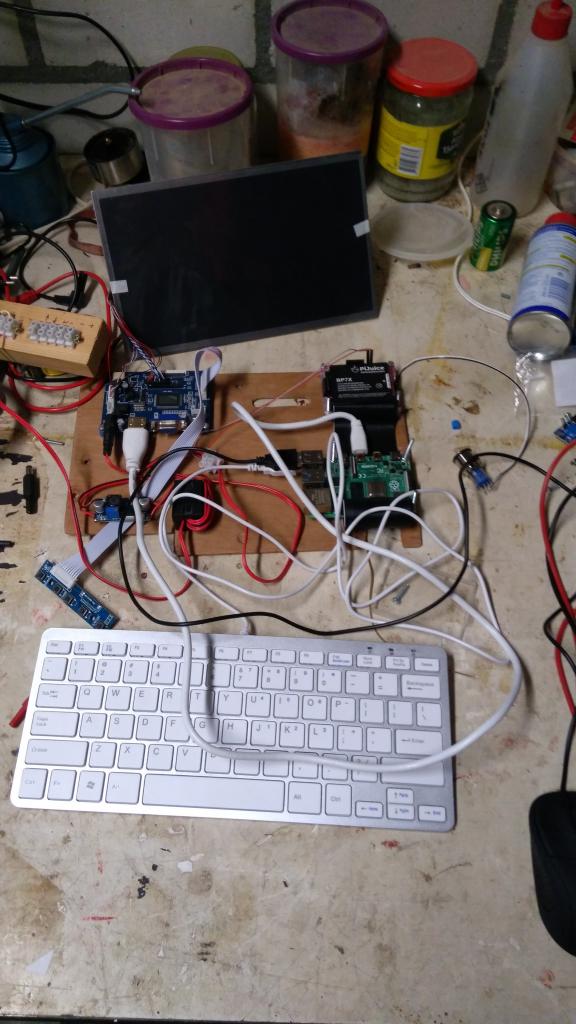

De RPI is gekocht en draait met een beta versie van de nieuwe Openplotter. Alle instellingen heb ik kunnen maken, en ook koppelen met het boordnetwerk is gelukt. Zelfs de laatste screensaver is gevonden en omgebracht.

Er is en schermpje bij gekocht van SEEED. Geinig ding.

De stroomvoorziening voor de RPI is betrouwbaar gemaakt door de inzet van een Pi-JuiceHat. De 12V wordt door een buck down en een buck boost regelaar omgezet naar resp 5V en 19V voor t scherm. Die laatste twee maken nogal wat RF troep. Dus de kast wordt straks bekleed met alufolie, en de voedingskabel loopt via een smoorspoel. Hopelijk genoeg.

Stroomverbruik, daar was t om te doen: Scherm aan 0.7A, Scherm uit 0,4A, alles uit: 0.05A. Top.

Dus nu tijd voor de mechansiche implementatie. Die is nu nog in de ontwerpfase, maar nadert zijn voltooiing, daarom wil ik jullie weer even meenemen.

Eis: het moet er top uit zien.

Eerste probleem: De rpi wordt warm.

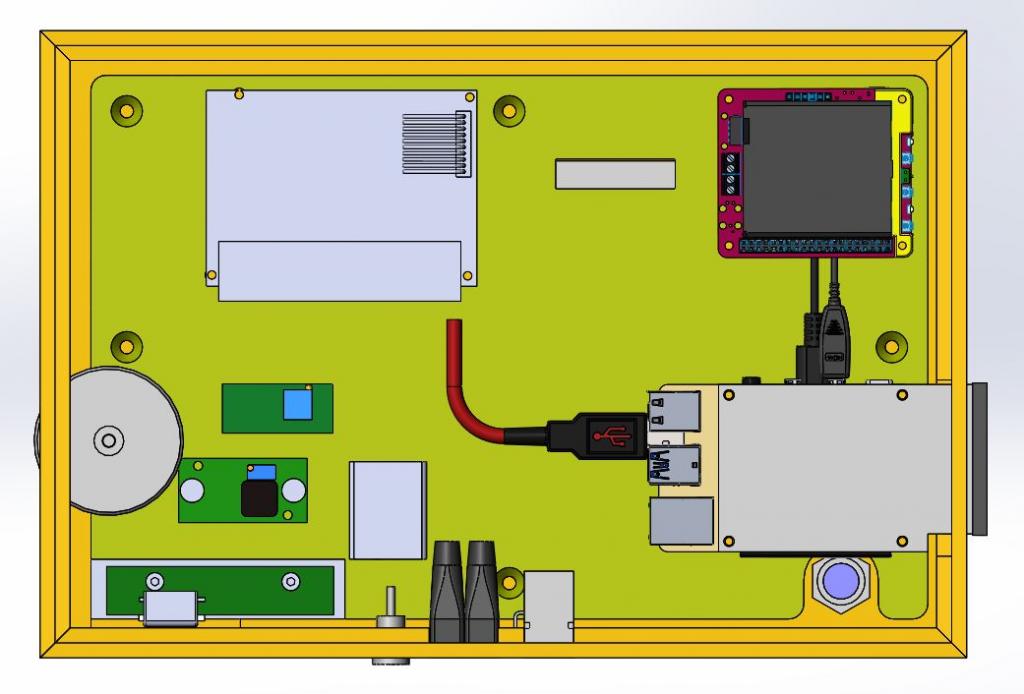

Dus: Alu heatpipe, met een heatsink buiten de (houten) kast.

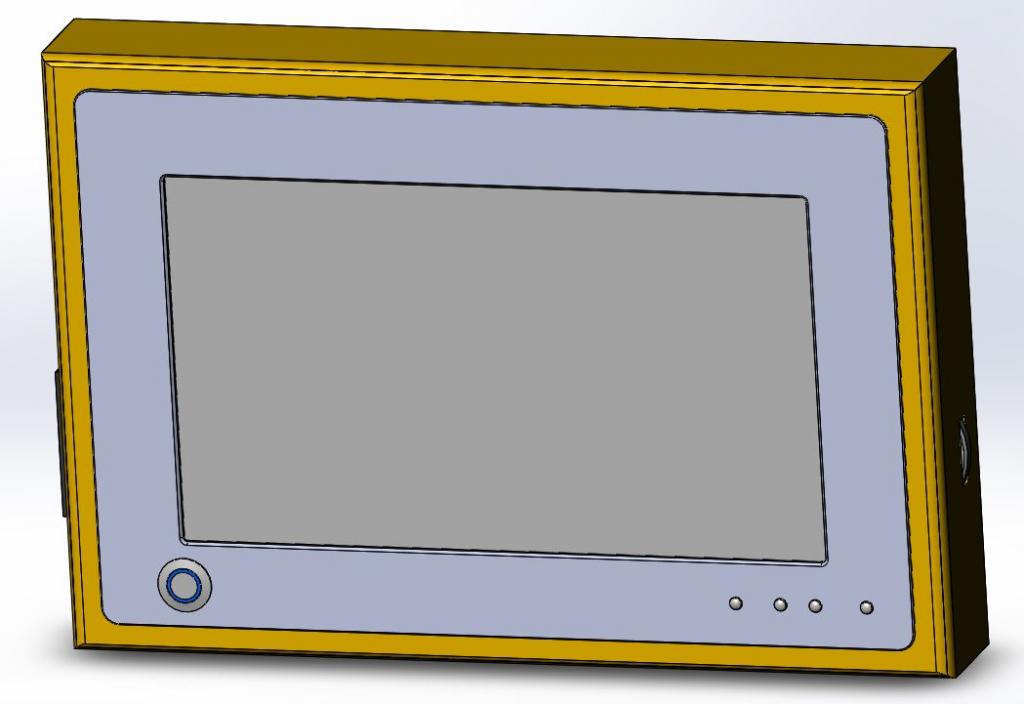

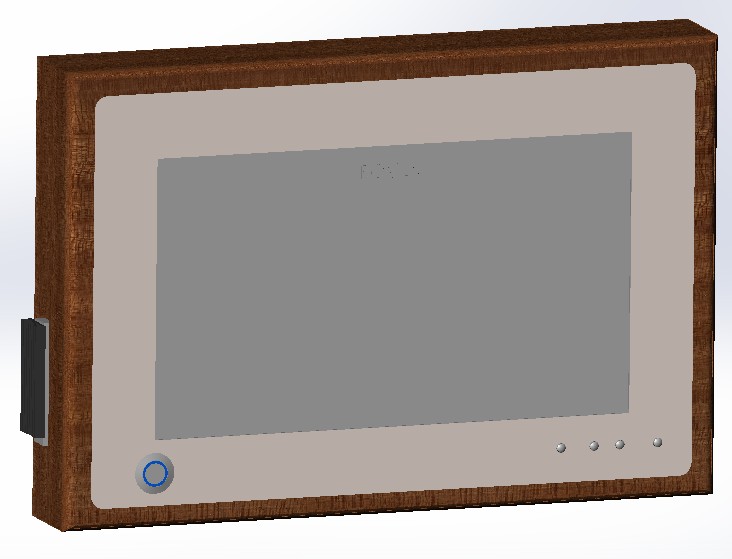

Dan een kast met scherm en RVS schermkader, knopjes etc:

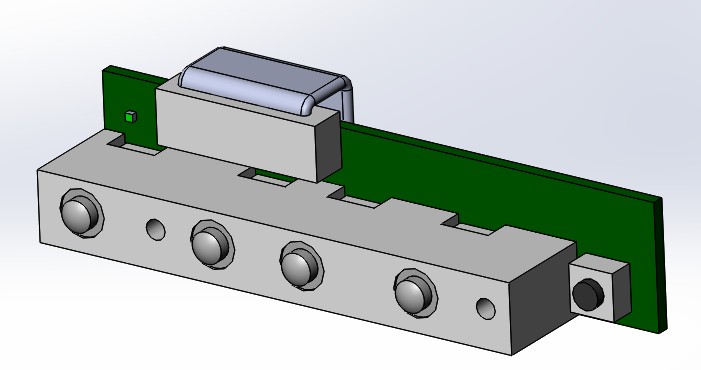

Het video bordje heeft wat knopjes. De uiteindelijke knopjes en het geleide blokje moeten nog gemaakt worden. Daar komt straks Peter nog om de hoek:

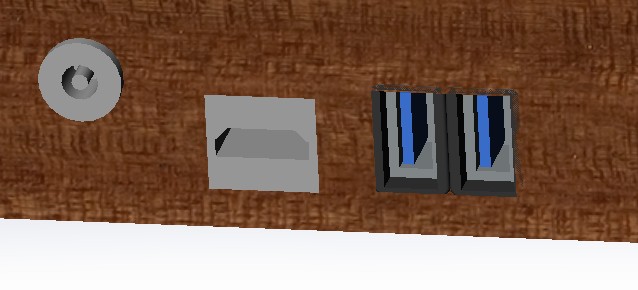

Alle aansluitingen komen aan de onderkant.




Alles bij elkaar een prima Vrij Van Nut project.

Nog even en alles is zover dat het schermkader en de maak onderdelen kunnen besteld worden, en de houtbewerking kan starten.

Tot zover

link naar het schermpje ?

Sprokkie schreef :
www.distrelec.nl/en/10-lcd-dis...104990066/p/30069911

Goede opmerking trouwens. Ik moet wel een stuklijst gaan bijhouden van spullen die er in zitten, en waar die te halen.

Volgens de specs doet dat scherm het niet als het vriest en boven de 85% ?
Bij alleen opslag niet onder de -10 graden komen.
Lijkt me meer wat voor thuis op je buro, niet voor op de boot?

nardus schreef :
Mogelijk. Maar als je een ander inbouwschermpje weet te vinden, met interface naar hdmi, wat wel een MIL spec heeft, hoor ik t graag. Anderszijds, dit zijn de specs. Onder de 0 houdt ie er echt niet ineens mee op.

Maar we gaan t zien.

Weet jij een alternatief?

Joop66 schreef :
Waarom niet alleen buck voor pi? (hoger rendement)
Hoe kom je bij die 19Volt voor het scherm?

Zeilprutser schreef :
Deze voor de RPi, ingesteld op 5V en een beetje, gaat toch de Juice Hat in,

www.tinytronics.nl/shop/nl/spa...-converter-lm2596-3a

Ze spcificeren het scherm inderdaad op 5V, maar dat werkt niet. Bij navraag bij de helpdesk (je krijgt wonderbovenwonder fatsoenlijk antwoord) zeggen ze dat hij tenminste 9V nodig heeft. Daarvoor gebruik ik nu deze:

www.tinytronics.nl/shop/nl/spa...-converter-xl6009-4a

Jullie snappen er meer van dan ik en het zal zeker wel in orde zijn....
Ik kocht ergens een paar van die converters die van 12 naar 5 volt in te stellen waren maar die 5 volt wieberde mooi mee omhoog met de acculader!
Waar moet je op letten dan?

Beste H,

er is zo veel prul-spul op de markt te verkrijgen.

Neem gelijk een goede voeding zoals de Mainwell SD-25A-5.

Dit is een gestabiliserde voeding, ge-isoleerd en voorzien van een aanloop vertraging om inschakel pulsen te voorkomen.

De spanning is ook nog beperkt regelbaar. Staat op de boot ingesteld op 5.2 volt voor de Raspberry 4.

En denk aan voldoende dikke kabels aders. Veel van dat goedkope usb spul heeft te dunne draden,

Deze omvormer doet maximaal 5 Amp, dus je kunt er nog meer aanhangen.

Groet,

Bram

@Joop,

Maar waarom niet gewoon de 12Volt boordspanning naar het scherm?
En wat heb je nu aan die Hat als daar geen multivoltage in kan?
Begrijp niet waarom die HAT niet geschikt is gemaakt voor hogere voltages dan 10V!!!!!
Is er geen beter alternatief?

Edit: Heb zelf al gegoogled met de Strompi3 lijkt het dat je in jouw setup dan verder geen extra voedingen nodig zou hebben gehad.
joy-it.net/en/products/RB-StromPi3

De StromPi had inderdaad misschien ook gekund.

Wat uiteindelijk de doorslag gaf, was dat ik de stompi set toen niet compleet kreeg bij 1 partij. Ik weet zo effe niet meer wat, maar er zat een eigenschap aan de strompi die ik niet wilde.

Joop66 schreef :
Als je even googled op "raspberry pi rugged touch screen" kom je wel schermen tegen die een bredere spec hebben.

Joop66 schreef :
Ik gebruik deze,joy-it.net/en/products/RB-LCD10-2
binnen aan de "kaartentafel".
Zit rechtstreeks aan het 12 v boordnet.
Heb alleen de touch-functie nooit aan de praat gekregen,
maar dat ligt aan mij.
Verder de Rpi 3B+ aangesloten op een Mainwell SD-25A-5 met
een header.

A

NOg een alternatief is deze, die ik gebruik:

www.sossolutions.nl/waveshare-...t-accu-1920x1080-ips

Kan gevoed worden vanuit een 5V USB aansluiting en heeft een eigen accu. Dus als de Rpi nog even doorloopt op de Strompi of andere oplossing, dan blijft het scherm het ook nog een tijdlang doen.

Touch werkt out of the box, naast de HDMI kabel moet het scherm dan ook met een usb kabel worden verbonden aan de rpi

Wij gebruiken de PI-juice, na alle andere alternatieven geprobeerd te hebben, bevalt dat het beste.

Verder is de DC-DC converter die Brambo opgeeft ook nog galvanisch gescheiden. Dat wil je erg graag, neem dat maar aan.
Ook je monitor wil je scheiden. Op dat moment heb je een tamelijk betrouwbare processor unit die ongevoelig is voor vereffeningsstromen.

Zo kunnen massa stroompjes tussen pi en monitor visgraatjes veroorzaken op je monitor.
Als je je piloot gaat besturen met de PI, lopen er zeker behoorlijke massa stroompjes, etc.

AdB schreef :
De meeste monitoren van Taiwanese afkomst werken met systeem Egalax. Je kunt hiervoor de driver ophalen bij Eeeti. Installeren is erg eenvoudig als je de instructies volgt.

De aanwezig driver wordt hierbij uitgeschakeld (komt op de zwarte lijst) blacklisted.

Je toetsenbord etc blijft ook gewoon werken. Je moet de iconen op het scherm wel wat aanpassen voor de dikte van je vingers. Dan kan allemaal in OpenCPN.

Bram

Joop66 schreef :
Misschien dat de StromPi nogal heet wordt?

AdB schreef :
Ik heb wat zitten prutsen met een "officieel" toch schermpje, maar was niet overtuigd. Heb m terug gebracht.

Het werkte niet soepel genoeg, en ik ben niet overtuigd dat t lekker werkt op een hobbelend schip. Bovendien krijg je er vette vingers van en moet je een glad scherm hebben, wat de leesbaarheid verslechterd. Ook vond ik een dergelijk scherm niet met 1366x768 resolutie.

De keuze voor een 10,1" scherm is ingegeven door een compromis tussen stroom gebruik en leesbaarheid. De stroom voor de achtergrond verlicthing gaat kwadratisch met de grootte.

Joop66 schreef : Ik heb een 7" touch screen schermpje buiten, en heb vrijwel direct de touch-functie eraf gehaald. Natte koude vingers op een bewegend bootje, bijna altijd is een goedkoop muisje handiger. Pi reuze handig als boordcomputer, touch, in mijn optiek, minder.

Touch interface vereist de nodige precisie en reageert iig bij 'capacitive' direct bij aanraking. Dit soort interfaces zijn naar mijn idee meestal onhandig in ruw bewegende omgeving (auto's, kleinere schepen). Je drukt erg makkelijk op de verkeerde plek wat resulteert in de nodige herstelacties. Nog niet te spreken over natte vingers. Een scherm met resistive touch zal beter werken.

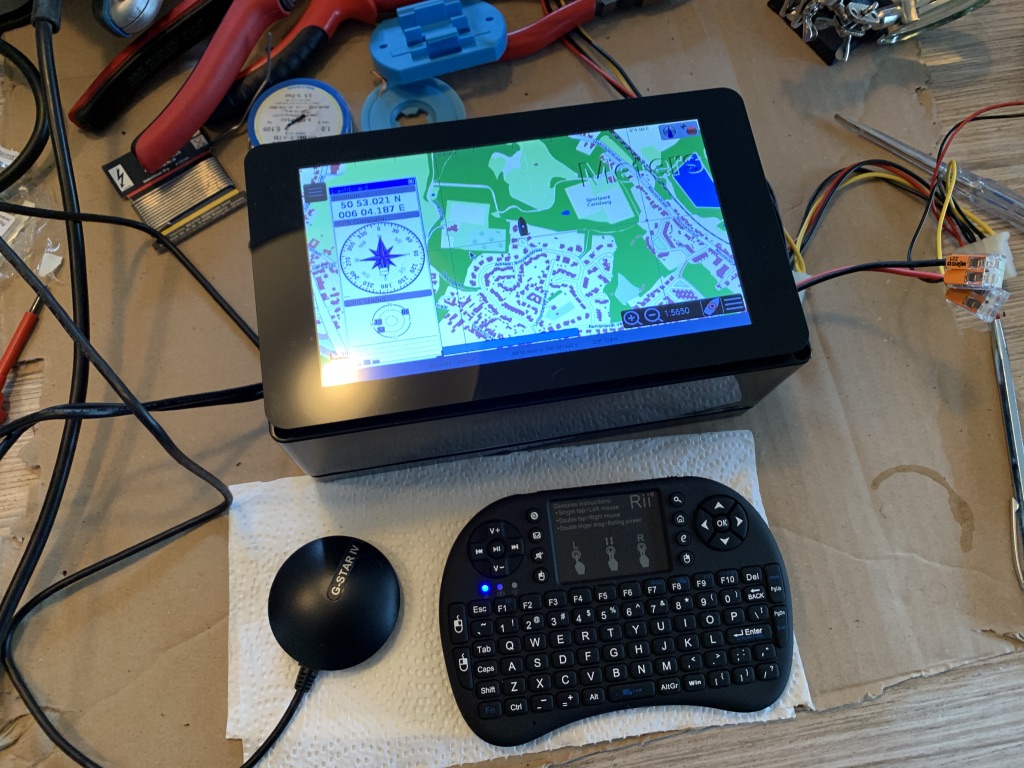

Toch heb ik in mijn experimentele oplossing gekozen voor het een RPi samen met het officiele RPi touch screen. Deze had ik nog liggen. Als bediening een draadloos toetsenbord met touchpad. Een trackball was wellicht beter geweest, maar OpenCPN redelijk te bedienen met sneltoetsen. Misschien een route plotten niet.



Deze unit vervangt als proef mijn oude MLR GPS ontvanger, maar aangezien ik op de Maasplassen zeil is het puur spelen voorlopig

Doel: GPS, aansturen Raymarine S1 piloot, plotten, bruikbaarheid/schermgrootte testen en ervaring OpenCPN opdoen. Misschien later bilgealarm icm GSM modem etc etc.

De guts zijn iig niet zo netjes als Joop66 voor ogen heeft gezien zijn renderings. Ach 'babysteps'

Dat toetsenbordje heb ik ook, is verrassend handig met pan en zoom in OpenCPN.

Maarten-IW31 schreef :

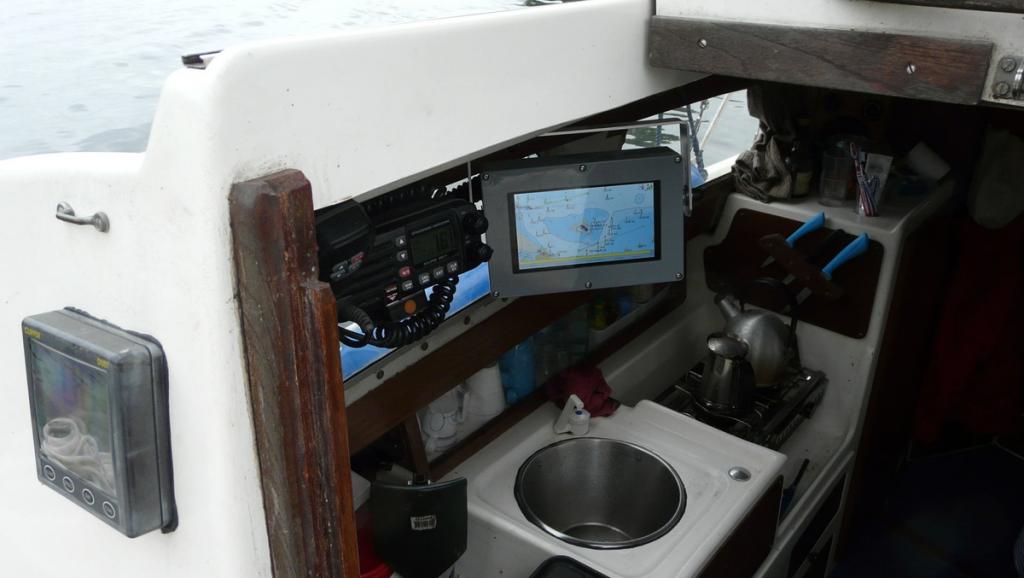

Ik heb hetzelfde toetsenbordje, geweldig ding! Werkt inderdaad prima met OpenCpn. Verder hangt mijn rpi3 met rpi 7¨ touchscreen binnen net naast de kajuitingang, in een waterdicht kastje. Draait nu al een paar jaar probleemloos. Op mijn 22ft bootje prima te bedienen vanuit de kuip, en goed zichtbaar.



Martijn

Het "officieele" touch schermpje viel al uit elkaar bij
aankomst en de flat-cable was beschadigd. Alles teruggestuurd.
Bij de tweede poging was het scherm zwart en dat is het gebleven
ondanks helpdesk en verschillende voedings oplossingen.
Ook teruggestuurd.
Toen maar het genoemde Joy-IT 10" scherm gekocht, waar ik de
touch functie nooit aan de praat heb gekregen.
Maar ik mis de touch functie helemaal niet op een 22 voeter.
Gebruik een draadloos bluetooth keyboard met touchpad nu.
Heb geen kaartentafel op de Etap, en de RPi spettert via wifi
AIS en GPS data naar mijn Samsung tablet (Wingps Marine +)
in de kuip, en naar mijn Windows laptop (WIngps Voyager pro).
Als backup draait op de RPi nog OpenCPN met Oesenc kaarten, dat
kost vrijwel niets.
Het 10" scherm staat bijna altijd uit tijdens het zeilen, gewoon
niet nodig in mijn "hybride" headless systeem.

A

Ontwerp is klaar.






Front panel is besteld.

Een paar onderdeeltjes zijn ook besteld. Onze Peter bedankte voor de eer, maar gelukkig werk ik tussen andere tech-nerds, die t wel aandurfden. Kost me wel wat bier straks.

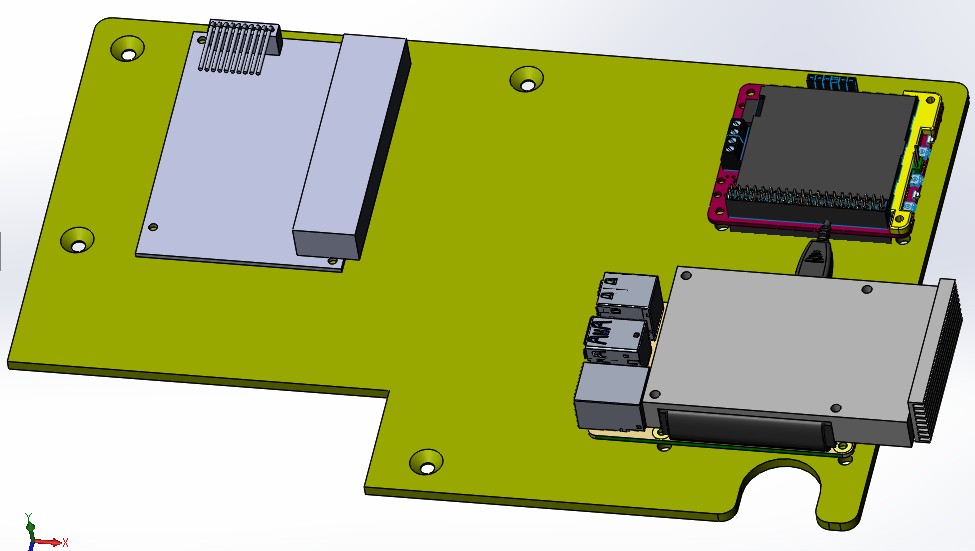

Montage plaat is begonnen:

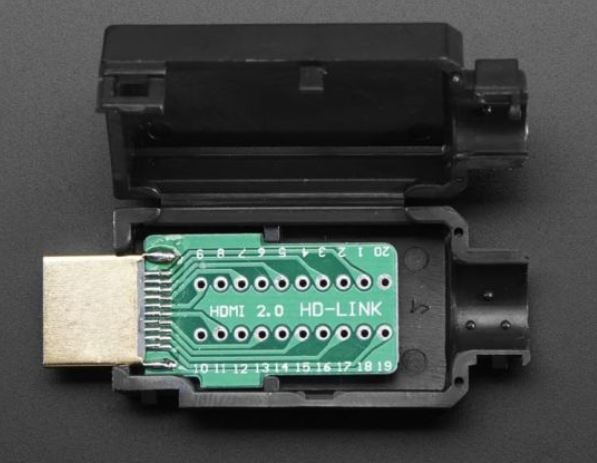

Iemand een idee hoe je zo'n HDMI kabel inkort?

Leuk bezig!

Joop66 schreef :
...een kant afknippen en solderen?
