Onderwerp: Geen AIS in OpenCPN

Ik ben bezig een RP4 navigatie systeem aan te leggen. Ik heb weinig verstand van RP. Maar so far, so good. Inmiddels heb ik Openplotter geinstalleerd en loopt het moeiteloos. De kaarten verschijnen haarscherp op een 12v scherm. Het enige probleem is dat ik geen andere schepen zie, ondanks dat de RP is gekoppeld aan mijn AIS transponder.
Het systeem ziet er als volgt uit:
RP4
Icom MA-500TR AIS transponder
Digital Yacht Nmea 0183 to USB adapter
Via de adapter zie ik mijn eigen GPS positie op de kaart. Die informatie kan alleen maar komen van de Icom, dus de verbinding werkt. Als ik de Nmea debugger openzet, dan zie ik veel data langskomen. ik veronderstel dat dit de posities zijn van andere schepen, maar ik weet het niet zeker. De Nmea regels die ik zie in het scherm kan ik niet thuisbrengen. Hier is een afbeelding van het debugger scherm:
www.dropbox.com/s/mg1m26m75ons2m5/pi.jpg?dl=0
Vragen: geven deze data mijn eigen GPS positie weer? Of zijn dit andere schepen? Of is het ‘foute’ data die OpenCPN niet kan verwerken?
Ik heb overigens alle opties voor weergave aangevinkt, zodat ik in elk geval de andere schepen zou moeten kunnen zien.

Ik zie alleen maar RMC, GSA en GSV berichten. Dat is allemaal GPS informatie. Berichten over schepen zijn VDM. Weet je zeker dat je AIS andere schepen ontvangt?

AIS data begint met een uitroepteken, en is grotendeels onleesbaar.
Dit is dus geen ais data wat er in je monitor staat

edit: wat Knoet zegt dus

Even de handleiding van je AIS erbij gepakt: www.icomamerica.com/en/downloa...nt.aspx?Document=570
Die heeft 3 NMEA uitgangen, en je kunt instellen of er AIS data moet worden uitgestuurd. Zit dat goed?

De handleiding zegt iets over verschillende poorten en instellingen voor NMEA data. Even er bij pakken.

Volgens deze post werkt het enkel via poort 2:
www.myhanse.com/ais-integratin...e-350_topic9296.html

Als je laatste OpenPlotter versie gebruikt. Dan doe je invoeren in serieel en geef je de Ais een naam (alias). Zodoende blijft deze bekend als je deze in een willekeurige usb poort stopt.

Dan kijk je bij connection en zie je Ais-naam staan, Dan aanklikken naar SignalK server. Dan komt de vraag over de baudrate (van je snelle NMEA183 poort2). Dan gaat de verbinding naar de SignalK server, die herstart.

Met applicatie SignalK Filter, zie je uitkomsten in SignalK.

Naar OpenCPN doe je dan netwerk, localhost tcp poort 10110.

Je kunt de Ais ook rechtstreeks invoeren in OpenCPN. Dan voor serieel kiezen. De poort wordt meestal al zelf aangegeven.

Als de draden goed zijn aangesloten moet het zo direct werken. Anders de twee draden even omwisselen. Kan zonder risico.

Bram

Knoet schreef : Bedankt voor de tip over VDM. De Icom ziet de andere schepen. Maar die info komt kennelijk niet door.

Knoet schreef : Ja, volgens mij zit dat goed.

brambo schreef : Bedankt. Ik gebruik nu een seriele verbinding. Ik zal het ook eens proberen via SignalK.

kodia schreef :
Je kunt dan uit Dashboard de applicatie Kip gebruiken. Hiermee kun je allerlei meters instellen.

En later alle andere verbindingen toevoegen.Aardig is ook de SignalK processor temperatuur indicatie. Kun je zien of je RPI processor niet te warm wordt.

kodia schreef : Dat zou ik toch nog even dubbel checken. Er komt data uit je AIS naar OpenCPN, dat is duidelijk. Maar als je bijvoorbeeld uitgang 1 hebt gebruikt, dan is dat alleen GPS data. Uit uitgang 2 komt AIS of GPS + AIS, dat kun je instellen.

@Knoet +1

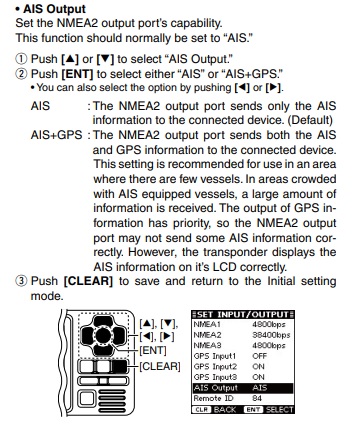

De manual is niet heel duidelijk maar ik haal uit de manual dat de AIS data alleen wordt uitgezonden op Port 2 NMEA Output.
Je hebt dan de keuze alleen AIS of AIS en GPS op baudrate 38400
Het kan zijn dat je Port 1 of 3 nu gebruikt op een baudrate van 4800, dat moet je dan ook aanpassen naar 38400 in de DigitalYacht en in OpenCPN.

Bedankt. Een interessant interpretatie van de manual. Ik gebruik nu port 3 omdat de manual ook zegt: (port2) Connects to the Icom MarineCommanderTM system or to a GPS receiver. Ik heb geen MarineCommander.
Maar jouw interpretatie kan best kloppen. Dus ik zal het eens proberen.
