Onderwerp: Gedad - Marine Control Server voor RPi

Gedad - Marine Control Server voor RPi 28 apr 2020 18:43 #1152799

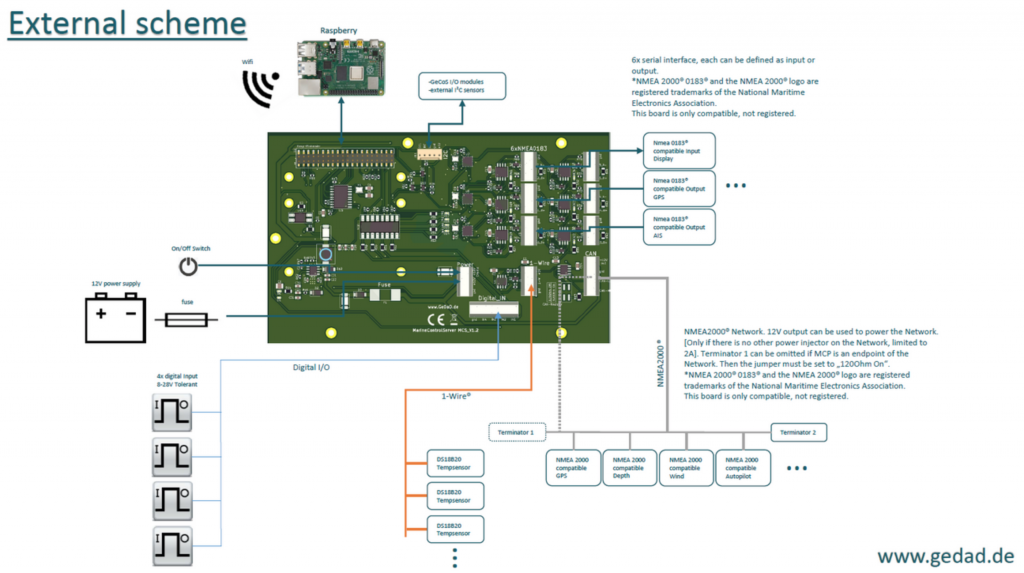

Ik waag me niet aan het vertalen, maar aangezien Duits niet veel meer is dan verkracht Nederlands :evil: copy/paste (sorry voor het Engels) ik de beschrijving hier toch maar. En dat allemaal voor 75 euro lijkt me veel voor weinig:

-Einfach zu handhabendes Adapter Board für Marine Anwendungen
-Kombiniert unterschiedliche Schnittstellen
-Passend zum Raspberry Pi4
-Hohe Eingangspannungstolleranz (8-28V)
-Integrierter 5V Schaltregler
-Automatikmodus zum Herunterfahren des Raspberry Pi sowie zum Abschalten des MCS
-6x NMEA0183® kompatible Schnittstelle (Konfigurierbar als Ein- oder Ausgang)
-1x NMEA2000® kompatible Schnittstelle
-1x 1-Wire® Schnittstelle mit echtem 1-Wire
-1x 5V tolerante I²C® Schnittstelle
-Fertige open source App für Openplotter

www.gedad.de/projekte/projekte...rine-control-server/
www.gedad.de/app/download/1554...MCS.pdf?t=1576595871



Laatst bewerkt: 28 apr 2020 18:44 door Noorderzon.
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 28 apr 2020 18:55 #1152800

Mooie integratie van alles dat je nodig kunt hebben lijkt mij. Ik zie iets van “optocouplers” genoemd; betekent dat dat de NMEA0183 inputs galvanisch geisoleerd zijn?

I2C to 1-wire wordt in de domitica wereld gebruikt lijkt het, voor bepaalde sensoren?
tweakers.net/reviews/3911/11/d...-tweaken-1-wire.html

www.segeln-forum.de/board194-b...ee3514681129db980dec
Laatst bewerkt: 28 apr 2020 19:17 door Nachtvlinder.
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 29 apr 2020 19:29 #1153216

Over die galvanische scheiding: geen idee. Wellicht iemand anders?
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 29 apr 2020 21:37 #1153322

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 17392

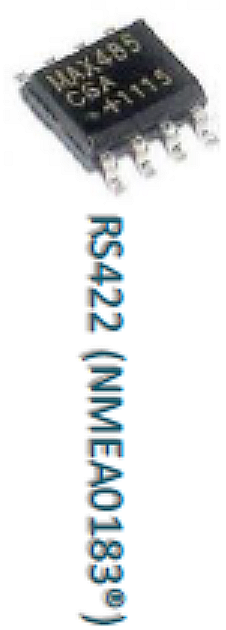

Béétje spoorzoeken levert een hoop op:



Bijlage:

Bestandsnaam: MAX1487-MAX491-1.pdf
Bestandsgrootte:409 KB



Niet galvanisch gescheiden. Wel een fatsoenlijke symmetrische I/O.
Communiceren kost soms geld, niet communiceren kost vaak meer.....

Echte schippers dragen nooit een rode broek.
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 30 apr 2020 11:19 #1153475

  • reuver
  • reuver's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 444
WdW had de vraag over de NMEA0183 al beantwoord.

Voor N2k / canbus zijn er 2 standaard oplossingen, de canable pro en de canberry iso.

De canberry ongeisoleerd is opgebouwd met MCP2515 + MCP2551, dat lijkt redelijk vergelijkbaar met de MCP2515 + MCP2562 hier. De Iso variant van de Canberry is opgebouwd met MCP2515 + ISO1050 (TI) als ik goed heb gelezen.

Dus 2 opmerkingen over de Canbus adapter:
- als deze geisoleerd is heeft het vaak nut dit erbij te vermelden
- de prijs van de hele unit is vergelijkbaar met die van 1 geisoleerde canbus adapter

Als je isolatie voor de canbus als voorwaarde stelt is deze dus niet bruikbaar.

Wel is hier je I2C-bus nog toegankelijk (voor als je een IMU wil aansluiten) en de koeling van de CPU is niet geblokkeerd.
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 30 apr 2020 12:10 #1153493

  • hfx
  • hfx's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 256
En hij is bezig met een uitbreidingsbord voorzien van 8 ingangen, 8 uitgangen en 4 0-20v ingangen.

Is dit nu het meest veelbelovende bord voor de Pi of zijn er betere?
Weet er iemand een link naar een overzicht van deze bordjes voor de Pi en eventueel ook voor laptops?
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 30 apr 2020 12:21 #1153500

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 17392
Het is een mooi I/O board, maar lost dus de werkelijke problemen niet op.
- Nog steeds kans dat de SD card crashed bij plotselinge spanningsuitval.
- Niet galvanisch gescheiden

Voor mij een reden om dit voorbij te laten gaan.
Communiceren kost soms geld, niet communiceren kost vaak meer.....

Echte schippers dragen nooit een rode broek.
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 30 apr 2020 12:25 #1153501

  • roozeboos
  • roozeboos's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18666
Wel leuk voor de hobby natuurlijk.
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 30 apr 2020 14:15 #1153561

  • WADnWIND
  • WADnWIND's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 17392
roozeboos schreef :
Wel leuk voor de hobby natuurlijk.

Dat ben ik helemaal met je eens!
En een pi-juice is er nog wel op te knutselen, toch?
Communiceren kost soms geld, niet communiceren kost vaak meer.....

Echte schippers dragen nooit een rode broek.
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 30 apr 2020 14:17 #1153562

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4518
Nog nooit een gecrashte harddisk gezien bij plotselinge stroomuitval ? Dan stop je er gewoon even een andere harddisk in.
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 30 apr 2020 14:36 #1153583

  • Menno
  • Menno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2135
Na een stroomuitval niet. Het bestandssysteem op de harde schijf moet dan vaak wel gerepareerd worden, maar dat gaat zeker met de moderne bestandssystemen met journaling meestal automatisch.

Een corrupte SD-kaart en corrupte USB-stick heb ik wel eens gezien. Daar was dan ook echt niks meer mee te doen, ook niet na een herinstallatie.

Een kapotte harde schijf heb ik ook wel eens gehad, maar dat was dan na jaren permanent gebruikt in een server of NAS.
Laatst bewerkt: 30 apr 2020 14:39 door Menno.
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 30 apr 2020 15:40 #1153621

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4518
Niet alle bestandssystemen zijn journaled file systemen. Ext4 is dit in ieder geval wel.

Maar andere file systemen zoals fat zijn dit vrijwel niet.

Als de harde schijf niet direct crasht dan is mogelijk wel het besturings systeem onregeld en start het systeem niet meer op.

De SD kaartjes en usb sticks worden steeds beter en zijn met een goede backup eenvoudig te vervangen. Ook de moderne SSD opslag systemen (120 GB en meer) zijn extreem klein van afmetingen. En volgens de nieuwste technieken van ASML wordt alles nog compacter.

Menno schreef :
Na een stroomuitval niet. Het bestandssysteem op de harde schijf moet dan vaak wel gerepareerd worden, maar dat gaat zeker met de moderne bestandssystemen met journaling meestal automatisch.

Een corrupte SD-kaart en corrupte USB-stick heb ik wel eens gezien. Daar was dan ook echt niks meer mee te doen, ook niet na een herinstallatie.

Een kapotte harde schijf heb ik ook wel eens gehad, maar dat was dan na jaren permanent gebruikt in een server of NAS.
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 30 apr 2020 15:55 #1153629

  • Menno
  • Menno's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2135
brambo schreef :
Niet alle bestandssystemen zijn journaled file systemen. Ext4 is dit in ieder geval wel.

Maar andere file systemen zoals fat zijn dit vrijwel niet.

Welk OS is er de afgelopen 10 jaar uitgebracht dat geen journaling gebruikt? Windows (vanaf Vista verplicht NTFS), MacOSX (HFS en APFS) en Linux (ext3, ext4, XFS, ZFS, btrfs, e.a.) hebben het al jaren voor de harde schijf of SSD waar je OS op staat.
FAT wordt alleen nog maar gebruikt voor externe opslag zoals USB-sticks en SD-kaarten.

Het probleem met SD-kaarten en USB-sticks is over het algemeen ook niet het bestandssysteem, maar de veel beperktere controller die er in zit vergeleken met harde schijven en SSD’s
Laatst bewerkt: 30 apr 2020 15:58 door Menno.
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 30 apr 2020 17:56 #1153678

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4518
Beste Menno,

het gaat mij primair over de uitwisselbaarheid als er een probleem opdoet. Dat is met een SD kaartje of USB stick in 5 tellen op te lossen met een back-up ding van je complete systeem. Daarom ben ik hier een voorstander van.

Groet,

Bram
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 04 juni 2020 08:09 #1168726

  • Thomas
  • Thomas's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2
Hallo Leute,
Ik ben Thomas von Gedad.
Allereerst: sorry voor mijn slechte Nederlands. Komt van de Google Translator. ;-) Ik kwam dit per ongeluk tegen.
Ik zou een paar streepjes willen zeggen tegen de optocouplers:
Als u hoogwaardige, ESD-beveiligde lijnverbindingen gebruikt, zijn deze niet nodig !! We ontwikkelen elektronica voor industriële en domotica-toepassingen. Optocouplers zijn er om overspanningen ed te voorkomen. om spikes te beschermen en om verschillende grondpotentialen in evenwicht te brengen. In feite komen verschillende grondpotentialen niet voor op jachten omdat ze altijd samen zijn. Dit is meer het geval voor industriële toepassingen waar dit eerder gebeurt, maar niet voor boten. We beschermen tegen overspanning, spikes en ESD met TVS-diodes en hoogwaardige IC's. We gebruiken de MCP2561 als voorbeeld. Dit kan bijvoorbeeld op de CANH en CANL tot 58V. Het tolereert ook ESD-ontladingen tot 14.000 V op de bus en 4000 V op alle andere pinnen in overeenstemming met IEC801. Alles voldoet aan IEC61000-4-2. Niemand hoeft zich dus zorgen te maken dat daar iets kapot gaat !! Bovendien is alles kortsluitvast. Je kunt zo'n bord natuurlijk ook verkeerd aansluiten en kapot gaan, maar je moet er wel moeite voor doen. Met de garantiebepalingen en de CE vervangen we zo'n board ook als deze ondanks correcte behandeling beschadigd is! De eerste prototypes van de borden hadden ook optocouplers. Na examens vlogen ze echter relatief snel naar beneden. De enige autorisatie voor optocouplers: klinkt goed en kan goed worden verkocht. Ze hebben absoluut geen voordeel bij dergelijke interfaces! Als iemand specifieke vragen heeft, neem dan contact op met: Dit e-mailadres wordt beveiligd tegen spambots. JavaScript dient ingeschakeld te zijn om het te bekijken.
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 04 juni 2020 08:12 #1168728

  • roozeboos
  • roozeboos's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18666
Nou, dan weten we dat. :)
Ik hoop dat de lezers weer goed kunnen filteren.... :S
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 04 juni 2020 08:53 #1168753

  • Thomas
  • Thomas's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2
Tussen haakjes:
We hebben de software uitgebreid. Vanaf de komende Openplotter-versie kun je ook:
- lees Seatalk1,
- Meet de snelheid via klem W van de dynamo
- Snelheid meten via initiators (bijv. Op krukas / aandrijfas)
- Meet debieten (diesel / benzine / water), ook verschillen (vooruit / retour) (indien een debietmeter vereist is)

Overigens gebruikt de 1-draads interface "echte" 1-draads en niet de 1-draads van de Pi gpio. Zo kunnen tot 255 temperatuursensoren (DS18b20) worden aangesloten en is de bus beveiligd.

Alles zonder hardware-uitbreiding met de pure MCS.

Daarnaast zullen binnenkort kant-en-klare afbeeldingen beschikbaar zijn, zodat configuratie een fluitje van een cent is.
Gegevens kunnen worden verzameld, doorgestuurd naar elke poort, doorgestuurd via WiFi (SignalK, Kplex) (bijv.Navionics of NV-Chart app ...) ook AIS-gegevens. Toegang tot internet is mogelijk (als LTE / WiFi beschikbaar is) en nog veel meer.
De i²C-interface is ook beschermd en tolereert 5V en niet alleen 3.3V zoals de Pi ... ;-)

@roozeboos: Raymarine, Navico en co doen het op precies dezelfde manier ... ;-) Benchmark ....
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 04 juni 2020 10:52 #1168824

  • Joop66
  • Joop66's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 4908
Dju!!!

Komen ze nou mee!!!

Ik ben klaar. En nu dit!
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 04 juni 2020 11:09 #1168830

  • roozeboos
  • roozeboos's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18666
Sja, inderdaad, ik denk dat er eentje hier op ZF helemaal niet blij is....
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Laatst bewerkt: 04 juni 2020 11:10 door roozeboos.
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 27 juli 2020 21:04 #1189091

  • Effies
  • Effies's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18

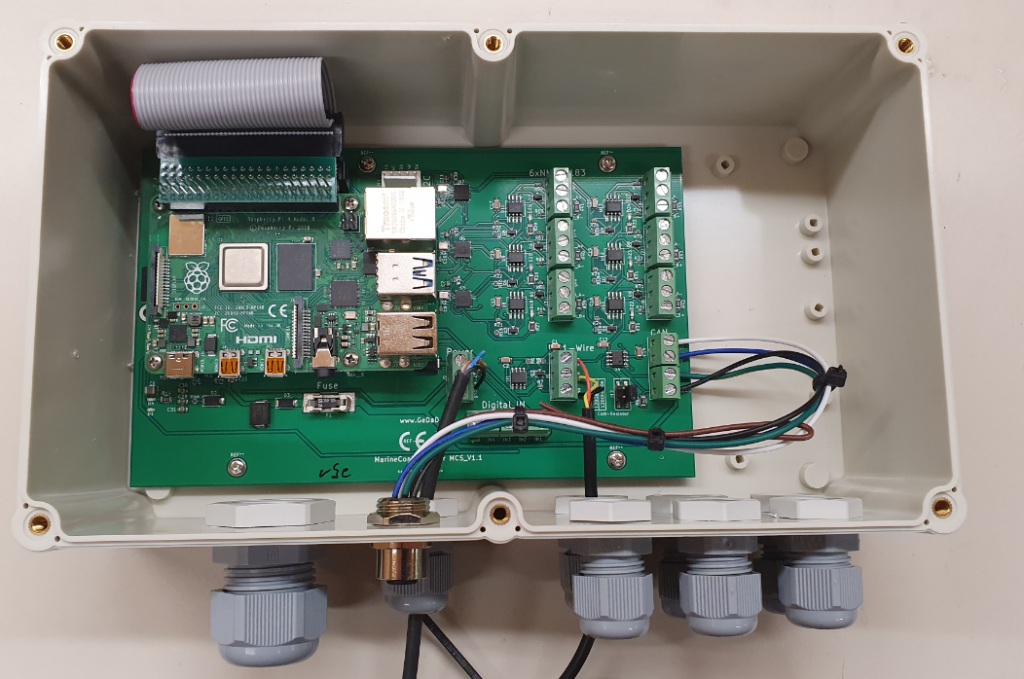

Ik heb deze hardware uitbreiding van mijn rpi4 nu een aantal maanden in gebruik en wil graag mijn ervaringen delen. Wellicht haalt iemand er inspiratie uit.

Hoofdredenen om deze aan te schaffen waren voor mij:
- Automatisch afsluiten van de rpi4 wanneer ik de (instrumenten) schakelaar omzet;
- Vervanging van de rs232 en rs422 naar USB connectoren en daarmee ook van de USB hub om alle instrumenten aan te sluiten op de rpi4

Missie geslaagd wat dit betreft…Nasa windsensor, Actisense DST2 (log, diepte en temp), ONWA GPS/plotter/AIS transponder, B&G VHF/AIS marifoon en Bosch BME680 zijn direct verbonden met dit bordje en de gegevens komen allemaal binnen bij SignalK. Ook de (bedrade) NMEA0183 output van SignalK naar Simrad autopilot, ONWA plotter en B&G marifoon wordt direct geaccepteerd, waar ik eigenlijk meer problemen had verwacht.
Kortom, wat de door mij gebruikte imstrumenten betreft, werkelijk plug&play al moet je natuurlijk wel zin hebben in de leercurve van SignalK


Gepost met de officiële Zeilersforum-app
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 28 juli 2020 08:16 #1189188

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4518
Effies schreef :
Ik heb deze hardware uitbreiding van mijn rpi4 nu een aantal maanden in gebruik en wil graag mijn ervaringen delen. Wellicht haalt iemand er inspiratie uit.

Hoofdredenen om deze aan te schaffen waren voor mij:
- Automatisch afsluiten van de rpi4 wanneer ik de (instrumenten) schakelaar omzet;
- Vervanging van de rs232 en rs422 naar USB connectoren en daarmee ook van de USB hub om alle instrumenten aan te sluiten op de rpi4

Missie geslaagd wat dit betreft…Nasa windsensor, Actisense DST2 (log, diepte en temp), ONWA GPS/plotter/AIS transponder, B&G VHF/AIS marifoon en Bosch BME680 zijn direct verbonden met dit bordje en de gegevens komen allemaal binnen bij SignalK. Ook de (bedrade) NMEA0183 output van SignalK naar Simrad autopilot, ONWA plotter en B&G marifoon wordt direct geaccepteerd, waar ik eigenlijk meer problemen had verwacht.
Kortom, wat de door mij gebruikte imstrumenten betreft, werkelijk plug&play al moet je natuurlijk wel zin hebben in de leercurve van SignalK.



Gepost met de officiële Zeilersforum-app

Goed om te vernemen dat dit complete setje goed werkt.

Inmiddels zelf ook een setje besteld om het hier ook eens te testen.

Je ziet het steeds meer. De RPI computer als "motor" voor diverse projecten.


Bram
Laatst bewerkt: 28 juli 2020 08:40 door brambo.
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 28 juli 2020 10:28 #1189233

Effies schreef :
[...]
Kortom, wat de door mij gebruikte imstrumenten betreft, werkelijk plug&play al moet je natuurlijk wel zin hebben in de leercurve van SignalK[...]

Dank voor het delen.
Waar zat voor jou de uitdaging met SignalK? Ik zit serieus dit bordje te overwegen (zodra ik hoor offie met Moitessier kan spelen)

Dank!
Trotse eigenaar van de IW-31 'Zwaantje'
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 28 juli 2020 10:50 #1189236

  • reuver
  • reuver's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 444
Maarten-IW31 schreef :
Effies schreef :
[...]
Kortom, wat de door mij gebruikte imstrumenten betreft, werkelijk plug&play al moet je natuurlijk wel zin hebben in de leercurve van SignalK[...]

Dank voor het delen.
Waar zat voor jou de uitdaging met SignalK? Ik zit serieus dit bordje te overwegen (zodra ik hoor offie met Moitessier kan spelen)

Wat is het voordeel van een moitessier hat?
GPS? is meestal wel aanwezig.

AIS? je wil een transponder, geen ontvanger. Heb je ook meteen GPS.

IMU en drukmeting? Hang een mpu9250 met bmp280 direct aan de I2C bus.

Met HAT ga je je 40pin header dubbel gebruiken en misschien zelfs devices aan dezelfde pinnen hangen. Zou ik niet doen.

Het nag duidelijk zijn dat ik het nut van die hele moitessier hat niet zie.
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 28 juli 2020 12:23 #1189273

  • Effies
  • Effies's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18
De uitdaging bij de stabiele toepassing van SignalK zit er, mijns inziens, vooral in om het zo simpel mogelijk te houden op je boot.
SignalK is een rechtlijnig maar hierdoor ook vrij technocratisch stuk software welke veel meer kan dan alleen het multiplexer en/of presentatie gedeelte waar ik het nu op mijn boot voor gebruik. Leuk voor thuis maar niet op mijn boot...daarnaast:
- Ik heb alleen maar instrumenten die (ook) NMEA0183 kunnen lezen en schrijven...simpel!
- Het MCS bord helpt mij met het versimpelen van de (bedrade) NMEA input en output van je instrumenten.

Blijft SignalK over voor de WiFi input/output en het selectief filteren en/of doorsturen van bepaalde NMEA gegevens. Hier heb ik mij het keurslijf van SignalK eigen moeten maken waarbij ik te maken kreeg met:
- standaard poorten 10110 (NMEA0183), 30000 (SignalK), 20220 (Pypilot) of handmatig aangemaakt andere poorten
- Verbinding met één of tweerichtingsverkeer?
- WiFi verbindingen, TCP versus UDP
- Talloze plugins beschikbaar, zijn die nu echt nodig?
- Output en sentence events om te manipuleren met de gegevens die de instrumenten geven of krijgen
- Gebruik van SI eenheden versus presenteren van gangbare eenheden

Dit schiet me zo te binnen aan uitzoekklusjes wat SignalK betreft.
Alleen ingelogde leden kunnen reageren.

Gedad - Marine Control Server voor RPi 28 juli 2020 12:33 #1189277

  • Sprokkie
  • Sprokkie's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 3055
WADnWIND schreef :
- Nog steeds kans dat de SD card crashed bij plotselinge spanningsuitval.

mijn domoticz server is een raspberry.
permanent een usb kaart lezer schrijver in een usb port.

met rpi-clone maak ik iedere nacht een volledige kopie van het sd kaartje.
na een plotselinge spanning uitval en een corrupt sd kaartje pak ik het sd kaartje uit de kaartlezer, spanning op de pi en werken weer.
Het kaartje wat corrupt is geraakt format en weer in de kaart lezer/schrijver

hobbymatig prima oplossing vind ik
Mensen zeggen wel eens dat ik troep verzamel; ik noem mezelf liever een industrieel-amateur-archeoloog die probeert waardevolle artefacten te behouden.
Laatst bewerkt: 28 juli 2020 12:34 door Sprokkie.
Alleen ingelogde leden kunnen reageren.
  • Pagina:
  • 1
  • 2
Tijd voor maken pagina: 0.374 seconden
Gemaakt door Kunena




© Zeilersforum.nl
