De mogelijkheden om zelf te knutselen/ontwikkelen met de nieuwste generatie mini-PC's is eindeloos. Omdat er diverse fraaie initiatieven lopen die best wat eigen plek behoeven, bundelen we onze kennis in deze categorie.

Onderwerp: Raspberry Pi voltooing project

Raspberry Pi voltooing project 06 mei 2020 18:10 #1156518

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4502
Raspberry Pi voltooing project

Inmiddels werkt hier alles, wat ooit het plan was.

Daarom sluit ik hiermee het Raspberry Pi project af. Eventuele vragen en opmerkingen hoor ik graag. Nieuwe ontwikkelingen zijn er wat mij betreft voorlopig niet meer.

Wat werkt er nu op de Raspberry P4 2 GB:

Een resume:

Openplotter opties:

- Wifi draadloos access punt.

- Wifi gebruik in de haven.

- Grib weervoorspellingen.

- VNC server voor de diverse VNC clients, waaronder de Ipad.

- SignalK server als "mainstay" voor de communicatie tussen diverse systemen en ook voor extra zaken zoals temperatuur sensors en in de toekomst ook motorinstrumenten, tankmeters etc. etc. Werkt tegelijk ook als een multiplexer.

- SignalK instrumenten displays in HTML formaat. Werken door de toepassing van HTML in iedere browser en op ieder computer systeem.

- Invoer van NMEA2K via Canable canusb boardje of Actisense NGT-1 in SignalK vertaald via de Canboat software en alles is ook zichtbaar te maken in SignalK.

- Eenvoudige Ais ontvangst met behulp van een RTL-DSR dongle.

- OpenCPN kaartplotter software met invoer via SignalK of NMEA183. OpenCPN werkt met allerlei soorten zee- en rivieren kaarten zoals, Oesenc, ENC kaarten, RWS kaarten Delta gebied en InlandENC, CM, Mbtiles en de ENC kaarten van VTS-Scheldt voor het Scheldegebied.

- Navtex ontvangst met FLdigi software en een SSB ontvanger.

- Uiteraard ook NMEA183 of NMEA2K vanuit een Ais transponder.

- Linux Debian Buster als besturingssysteem is ook een prima toepassing als besturing systeem voor navigatie doeleinden. Nu met de moderne serie 5.. kernel versie.

Inmiddels gebruikt Microsoft nu ook een eigen Linux versie in zijn Azure systeem. Microsoft looft zelfs $ 100.000,- uit voor diegene die het systeem weet te kraken.

Alles werkt en is er voorlopig verder maar weinig meer aan toe te voegen.

Dit is een prima toepasbare, energie zuinig computer kaartplotter systeem, maar kan ook een functie vervullen als reserve back-up systeem voor andere vast gemonteerde navigatie systemen.

Want digitaal is de toekomst voor actueel kaart materiaal, zowel voor de zee- de binnenvaart en de pleziervaart.

Het enige wat ik niet heb kunnen testen is de radar plugin in OpenCPN voor moderne digitale radar antennes met een extra laag over de digitale kaart.

Groet,


Bram
Laatst bewerkt: 06 mei 2020 18:14 door brambo.
Alleen ingelogde leden kunnen reageren.

Raspberry Pi voltooing project 06 mei 2020 18:32 #1156530

Zitten er nog nieuwe updates aan te komen ?
We don't stop playing because we grow old; we grow old because we stop playing.

Er zijn mensen die denken dat ze denken,maar dat denken ze maar.
Alleen ingelogde leden kunnen reageren.

Raspberry Pi voltooing project 06 mei 2020 18:39 #1156534

Beste Bram,

Hartelijk dank voor je enthousiaste positieve bijdragen! Dit klinkt als een snel en stabiel uitgetestte configuratie. Wanneer ik er zin en tijd in heb is dit een goed startpunt om op te gaan tuigen. Staat alvast als favoriet...

Ben benieuwd waar je je in de toekomst op gaat storten.

gr, Maarten
Alleen ingelogde leden kunnen reageren.

Raspberry Pi voltooing project 06 mei 2020 18:45 #1156540

  • Zeilzin
  • Zeilzin's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1064
Alles werkt en is er voorlopig verder maar weinig meer aan toe te voegen.

Samba voor het maken van een netwerkopslag voor allerlei bestanden en documenten [BPR, scheepsdocumenten etc]

CUPS voor een centrale printomgeving, hiermee kun vanaf iPad {Airprint} en Android en Windows eenvoudig PDFjes van weerberichten en andere informatie centraal opslaan en via een Samba share weer inzien.
groeten uit Delfzijl
Laatst bewerkt: 06 mei 2020 18:54 door Zeilzin.
Alleen ingelogde leden kunnen reageren.

Raspberry Pi voltooing project 06 mei 2020 19:28 #1156568

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4502
Beste Zeilzin,

dit zijn algemene Linux opties. Die heb ik niet genoemd.

Cups printer aandrijving gebruik ik om schermafdrukken van kaarten af te drukken op een kleuren A3 printer. De opgeslagen afdrukken kun je ook bij een lokale copy-shop in A3 uit laten printen en eventueel ook nog laten plastificeren.

Met de eerder aangegeven USB3 SSD drive aangesloten op de USB3 poort, dan heb je een prima archief systeem. En uiteraard de Libre-Office tekstverwerker/spreadsheet werkt ook prima op de RPI voor je reisverslag.

Die micro SSD drives zijn gebruikt goedkoop te verkrijgen. Een USB3 alu behuizing erbij met daarin een passend boardje kost ongeveer € 20,- (Ali). De eenvoudigste hebben al een capaciteit van 120 GB.

Bram
Alleen ingelogde leden kunnen reageren.

Raspberry Pi voltooing project 07 mei 2020 06:20 #1156672

  • hfx
  • hfx's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 256
Ik mis nog de multiroom audio en een mediaspeler voor de filmavonden.
En de camera setup voor een mooi beeld uit de mast is ook leuk.
Alleen ingelogde leden kunnen reageren.

Raspberry Pi voltooing project 07 mei 2020 06:25 #1156677

Hi Bram,

Dank voor je updates, altijd interessant.

Het enige dat je nog niet meldde is een optie die ik heel erg in het begin installeer: xrdp. Normaal werkt VNC prima, maar als ie ooit zonder monitor start krijg ik geen VNC sessie. Ook kan ik via RDP andere zaken doen (route plannen? Filmpje kijken?), terwijl de monitor buiten gewoon kaartplotter blijft :cheer:
Trotse eigenaar van de IW-31 'Zwaantje'
Alleen ingelogde leden kunnen reageren.

Raspberry Pi voltooing project 07 mei 2020 07:39 #1156712

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4502
Nachtvlinder schreef :
Beste Bram,

Hartelijk dank voor je enthousiaste positieve bijdragen! Dit klinkt als een snel en stabiel uitgetestte configuratie. Wanneer ik er zin en tijd in heb is dit een goed startpunt om op te gaan tuigen. Staat alvast als favoriet...

Ben benieuwd waar je je in de toekomst op gaat storten.

gr, Maarten

Oh, ik vergeet een ding. Ik moet PyPilot de boot nog laten besturen.

Er wordt nog gewerkt om PyPilot geheel op SignalK te laten werken. Dat zou mooi zijn. Het schakelkastje heb ik al enige maanden in mijn bezit.

Dit moet echter wachten tot de boot weer in het water ligt en er ook tochten mee gemaakt kunnen worden. Alleen maar rondjes varen heb ik al genoeg gedaan.

Ben erg benieuwd hoe de "intelligente", met bewegingssensor en de gyroscoop chip uitgeruste schakeling, werkt.

Groeten uit een zonnig Zeeland,


Bram
Alleen ingelogde leden kunnen reageren.

Raspberry Pi voltooing project 07 mei 2020 08:25 #1156750

  • Joop66
  • Joop66's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 4894
Top, Bram!

Ziet er uit als een fantastich VvN project!
Alleen ingelogde leden kunnen reageren.

Raspberry Pi voltooing project 10 mei 2020 08:47 #1157878

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4502
Toch nog een aanvulling op mijn eerdere beeindiging project:

OpenPlotter komt naast de AIS ontvangst met de DSR-RTL dongle nu met een aanvulling op de instellingen:

Je kunt nu het volgende ontvangen:

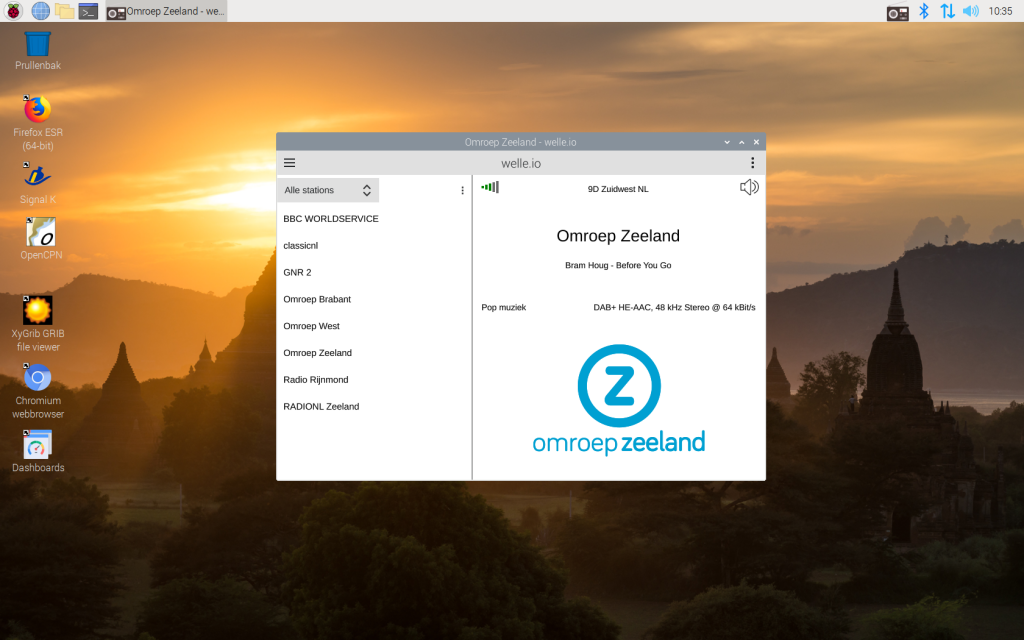

Dab radio ontvangst in je omgeving. Speelt prachtig af op de RPI.

Vliegtuig AIS transponders op de kaart.

TV ontvangst schijnt ook mogelijk te zijn.

Het is allemaal nog erg Beta.

Het is nog maar een eerste test. Aan de ontwikkelingen lijkt geen einde te komen.

Maar goed het werkt. Zie schermafdruk.

Bram


Laatst bewerkt: 10 mei 2020 08:50 door brambo.
Alleen ingelogde leden kunnen reageren.

Raspberry Pi voltooing project 10 mei 2020 11:43 #1157955

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4502

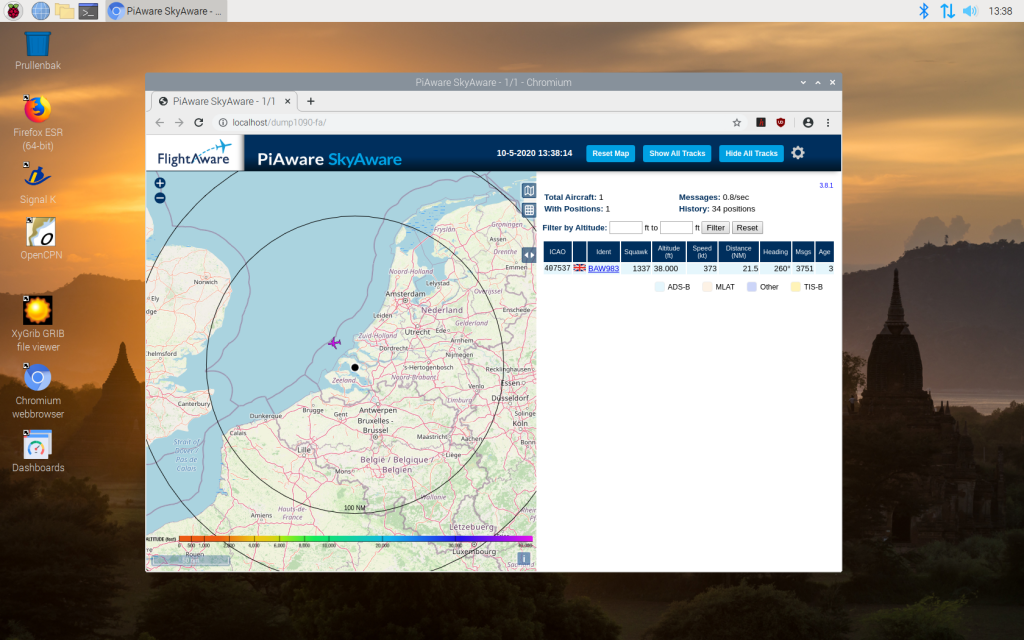

Voor de aardigheid nog even het beeld van de vliegtuig AIS. Is voor aan boord niet van nut. Tenzij ? Je wacht op de SAR helicopter.

Alleen ingelogde leden kunnen reageren.

Raspberry Pi voltooing project 10 mei 2020 21:16 #1158287

  • XanderB
  • XanderB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1346
brambo schreef :
[

Ben erg benieuwd hoe de "intelligente", met bewegingssensor en de gyroscoop chip uitgeruste schakeling, werkt.

Over welke schakeling heb je het nu? Heb je daar een link of meer info van?
Alleen ingelogde leden kunnen reageren.

Raspberry Pi voltooing project 11 mei 2020 04:59 #1158317

XanderB schreef :
brambo schreef :
[

Ben erg benieuwd hoe de "intelligente", met bewegingssensor en de gyroscoop chip uitgeruste schakeling, werkt.

Over welke schakeling heb je het nu? Heb je daar een link of meer info van?


Mpu 9250 IMU, standaard 9dof bewegingssensor.
Alleen ingelogde leden kunnen reageren.

Raspberry Pi voltooing project 11 mei 2020 05:33 #1158321

  • XanderB
  • XanderB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1346
Hm, ok, maar Bram heeft het over een schakelkastje dat hij pas kan gebruiken als de boot in het water ligt. Als het om die chip gaat, dan kun je de werking ervan prima testen door de rpi te bewegen en te zien dat de stuursignalen richting stuurautomaat worden verstuurd.
Alleen ingelogde leden kunnen reageren.

Raspberry Pi voltooing project 11 mei 2020 05:48 #1158325

XanderB schreef :
Hm, ok, maar Bram heeft het over een schakelkastje dat hij pas kan gebruiken als de boot in het water ligt. Als het om die chip gaat, dan kun je de werking ervan prima testen door de rpi te bewegen en te zien dat de stuursignalen richting stuurautomaat worden verstuurd.

Maar hoe het echt regelt zie je pas in de praktijk....
Alleen ingelogde leden kunnen reageren.

Raspberry Pi voltooing project 11 mei 2020 07:06 #1158351

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4502
XanderB schreef :
Hm, ok, maar Bram heeft het over een schakelkastje dat hij pas kan gebruiken als de boot in het water ligt. Als het om die chip gaat, dan kun je de werking ervan prima testen door de rpi te bewegen en te zien dat de stuursignalen richting stuurautomaat worden verstuurd.

Allo Xander,

ja, ik kan het hier thuis ook wel testen. Maar ben er nog niet aan toegekomen. Zodra ik de boot weer in gebruik ga nemen, sluit ik alles daar aan.

Wacht nog tot ik weer ergens naar toe kan varen, want alleen rondjes varen dat heb ik al genoeg gedaan.

Overigens de PI 4 met de 64 bits spullen en de laatste 5 serie kernel versie en SignalK doet het erg goed. Is nu ook erg snel. Wat een vooruitgang is er in een paar jaar gemaakt.

Vergat eerder nog te vermelden. De Kindle E-reader als helder draadloos instrument paneeltje.

Groet,


Bram
