Onderwerp: RPI als plotter voor beginners

RPI als plotter voor beginners 24 mei 2020 21:48 #1164502

Ik ben ook begonnen aan m’n Open Plotter/Pi installatie.

Heb onderstaande spulletjes verzameld:

-Raspberry Pi 4 model B, 2GB
-Voeding: Mean Well SD-25-5
-GPS muis BU-353S4 SiRF Star IV
-micro SD SanDisk Extreme Pro 32gb (voorbereid door Bram)
-oude IPad (3 denk ik) en IPhone SE als displays

Gisteren begonnen, alles aangesloten, micro SD kaartje erin, willekeurige muis/toetsenbord en scherm eraan en..... het werkt gewoon!

Niks ingesteld. Geen handleiding gelezen. (Heb ook geen programmeer ervaring ofzo). Ben verder wel redelijk “handig”, ook met pc’s, maar niet nodig....

Heb dus vrolijk een uurtje met open CPN zitten spelen, wat Grib’s downloaden, anker alarm instellen enzo... spreekt allemaal erg voor zich :)

Daarna RealVNC op IPad en IPhone SE gezet, hoofdscherm eraf, en daarna “headless” (zonder direct aangekoppeld scherm). Gaat ook prima.





Dus, voor mij is het wel prima zo. Wil er voorlopig ook niks verder mee klooien... niet updaten, niks extra aansluiten etc. Gewoon als plotter gebruiken.
Enige waar ik mee zit zijn die horror-verhalen over crashende SD-kaarten. Ik kan natuurlijk 1 of 2 copies maken en meenemen, maar nu las ik iets over je SD kaart “read only” maken?

Weet iemand hoe dat redelijk eenvoudig moet? Wat zijn eventuele nadelen?
Voordeel lijkt me een superbetrouwbaar systeem? Verder hoef ik geen “bewaarde routes” ofzo. Routes uitzetten is zooo simpel in Open Plotter, van mij mag de Pi iedere keer leeg opstarten...

Maar nu nog de juiste commando’s om hem read only te krijgen...

Alvast bedankt!

Groet Sjoerd

(Ps. Alle mogelijkheden zijn wel erg leuk, maar dat ga ik dan op een tweede Pi doen :)
Laatst bewerkt: 25 mei 2020 00:33 door sjoerd1981.
Alleen ingelogde leden kunnen reageren.

RPI als plotter voor beginners 25 mei 2020 07:47 #1164560

Hi Sjoerd,

Goed man, dat dat allemaal zo werkt. Ik heb nu twee jaar met de 'standaard' openplotter gevaren, altijd een backup kaartje bij de hand. Gewoon af en toe met win32imager een image van mn werkende sd getrokken.
Dit jaar ben ik overgestapt naar booten van USB. Lijkt heel bewerkelijk, maar het viel mij achteraf reuze mee. Zie jamesachambers.com/raspberry-p...or-ssd-flash-drives/

Door op PARTUUID te bepalen welke schijf gebruikt moet worden sluit je mogelijke verwarring uit.
Voordeel is dat ik nu veel makkelijke een defecte SD kaart kan vervangen- heb ik nu in totaal één keer moeten doen. Het enige wat op die kaart moet staan is de commandline.txt met de referentie naar de partuuid van de bootpartitie (USB scijf). Let wel op dat de image van de SD kaart dezelfde partuuid heeft als die je in de fstab zet op je USB drive.

Voordeel is dat je nu met een simpele sd swap gewoon al je instellingen houdt. En je systeem wordt echt heel veel sneller.

Succes ermee!
Trotse eigenaar van de IW-31 'Zwaantje'
Laatst bewerkt: 25 mei 2020 07:47 door Maarten-IW31.
Alleen ingelogde leden kunnen reageren.

RPI als plotter voor beginners 25 mei 2020 08:58 #1164580

Bij de methode van Maarten/James A. Chambers gebruik je nog steeds een sd kaart.
Je kan nu ook zonder sd kaart booten: www.raspberrypi.org/forums/viewtopic.php?t=274595
Ik zou echter even wachten op de officiële release! (in dit topic staat voor beginners!)

Een hele grote tip voor alle beginners luister goed naar Brambo maar niet naar al zijn dagelijkse mogelijke updates!
Als beginner begin je gewoon altijd met de laatste stabiele release!

En een betrouwbaar en simpel systeem begint met een goede voeding en een goed sd kaartje!
Neem een sd kaartje met de type aanduiding A1 (niet A2 dat is niet beter icm de Raspberry!)
Zover mij bekend heb je geen problemen met de alle SanDisk Micro SD types met de A1 classificatie!
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Laatst bewerkt: 25 mei 2020 09:06 door Zeilprutser.
Alleen ingelogde leden kunnen reageren.

RPI als plotter voor beginners 25 mei 2020 09:48 #1164594

  • elwood
  • elwood's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 45
goed om te weten is dat bij het uitkomen van de RPI 4 ook melding is gemaakt van een verbeterde controller voor de SD card waardoor deze veel stabieler zou zijn. Ik heb zelf tijdens mijn expirimenten met de RPI3 een doodenkele keer een corrupte sd kaart gehad (met aanwijsbare reden, stroomuitval, gaat meestal goed maar niet altijd) en met de RPI4 nooit. op het forum van de raspberry pi foundation wordt eigenlijk in context van de RPI4 nooit melding gemaakt van SD card issues zoals wel met eerdere RPI's

maar ook ik gebruik nu voor openplotter een kleine SSD, dat is zeker veel stabieler omdat de controller gewoon geavanceerder is. je hebt alleen nu nog een sd kaart nodig voor boot. zodra de optie om direct vanuit SSD te booten dan schakel ik daar op over.

de RPI als simpele plotter is prima, het word pas ingewikkelder als je het ook als multiplexer ed wil inzetten. of met een stuurautomaat wilt koppelen enzo. dit is mijn volgende stap.
Alleen ingelogde leden kunnen reageren.

RPI als plotter voor beginners 25 mei 2020 11:43 #1164624

Zeilprutser schreef :
Zover mij bekend heb je geen problemen met de alle SanDisk Micro SD types met de A1 classificatie!

De eerste keer dat bij mij een kaartje dood wegviel was een SanDisk A1 kaart. Van de ene boot naar de andere helemaal niets (op mn Pi4). Werd ook niet meer gezien in de PC. Kaartje was 3 jaar oud, dat wel.

Backupje blijft dus altijd een goed idee
Trotse eigenaar van de IW-31 'Zwaantje'
Alleen ingelogde leden kunnen reageren.

RPI als plotter voor beginners 26 mei 2020 09:05 #1164973

Zeilprutser schreef :
Je kan nu ook zonder sd kaart booten: www.raspberrypi.org/forums/viewtopic.php?t=274595

Eindelijk!! Dank voor de link, had ik nog niet gezien.
Zeilprutser schreef :
Een hele grote tip voor alle beginners luister goed naar Brambo maar niet naar al zijn dagelijkse mogelijke updates!
Niet alleen beginners :dry:
Trotse eigenaar van de IW-31 'Zwaantje'
Alleen ingelogde leden kunnen reageren.

RPI als plotter voor beginners 26 mei 2020 11:35 #1165018

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4503
Ik geef alleen de laatste stand van zaken weer om gebruikers te helpen. Zodat ze dingen kunnen verbeteren, uitbreiden en een sneller systeem kunnen verkrijgen.

Niemand geeft aan dat je deze instellingen/upgrade moet toepassen. Maar goed, ZP snapt het ook niet altijd.

Als ik voor derden een kaartje kopieer, dan werkt vrijwel alles direct na het insteken van het kaartje.

Meer kan ik niet doen.

Bram
Alleen ingelogde leden kunnen reageren.

RPI als plotter voor beginners 26 mei 2020 17:21 #1165154

Bram, dat ik zo gemakkelijk een werkende plotter heb, is 100% aan jou te danken!

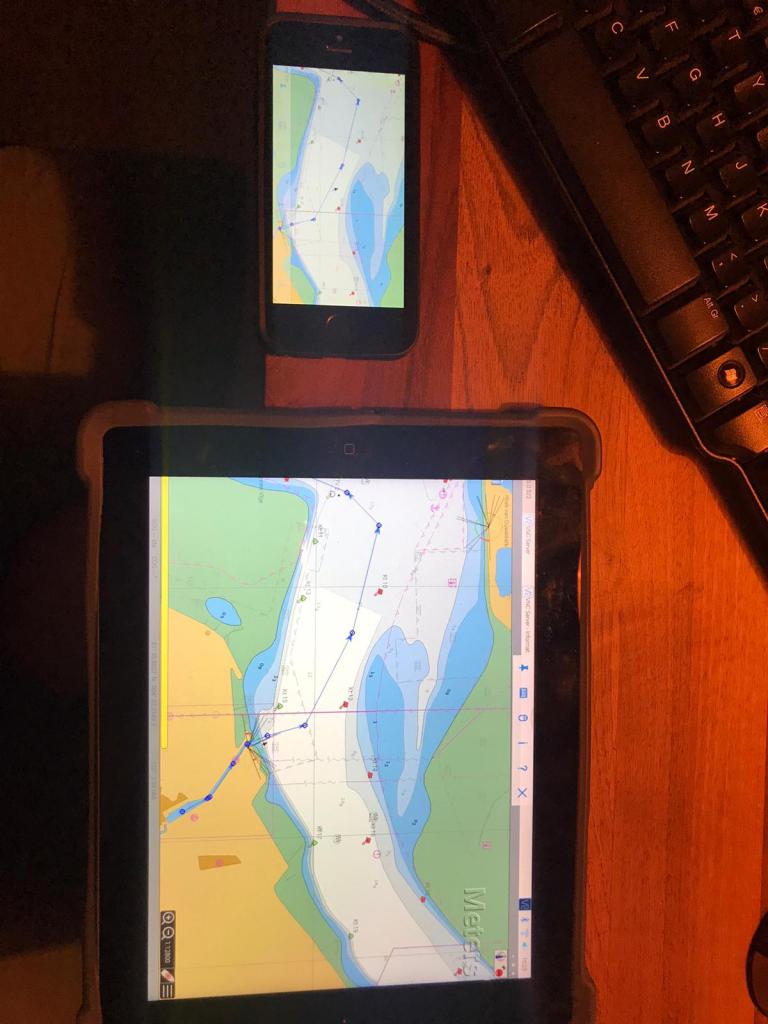

Ik heb inderdaad alleen jouw kaartje in de Pi gestopt, voeding eraan, appje op iPad (RealVNC) en alles doet het! (Oja, GPS muis wel zelf ingesteld in de plotter, maar dat is nog makkelijker dan in Windows...: USB muis in de Pi, hee, dat symbooltje in open CPN lijkt wel iets met verbindingen te maken te hebben, ff klikken, hmm knopje met “add connection”, weer maar klikken, hee, daar verschijnt de USB muis, ik klik maar op “apply” en “OK”, en hij doet het :)

Moraal van het verhaal: voor €100 euro aan spulletjes en een behulpzaam forumlid heb ik nu een werkende plotter (zonder kaartabonnement ofzo)... (en ja, ik moet nog wel een behuizing knutselen, maar dat zie ik als mooie bezigheidstherapie :) ).

Aan mijn klik-verhaal kan je wel zien dat een compleet pi-boordsysteem (nog) een stap te ver is voor mij, Maargoed, het ging me om de plotter...

(Oja, dat behulpzaam forumlid heb ik nog wel beloofd om wat biertjes te trakteren als dank, afhankelijk van zijn toekomstige dorst kan het toch nog een dure plotter worden... ;) )
Alleen ingelogde leden kunnen reageren.

RPI als plotter voor beginners 26 mei 2020 17:27 #1165158

elwood schreef :
goed om te weten is dat bij het uitkomen van de RPI 4 ook melding is gemaakt van een verbeterde controller voor de SD card waardoor deze veel stabieler zou zijn. Ik heb zelf tijdens mijn expirimenten met de RPI3 een doodenkele keer een corrupte sd kaart gehad (met aanwijsbare reden, stroomuitval, gaat meestal goed maar niet altijd) en met de RPI4 nooit. op het forum van de raspberry pi foundation wordt eigenlijk in context van de RPI4 nooit melding gemaakt van SD card issues zoals wel met eerdere RPI's

maar ook ik gebruik nu voor openplotter een kleine SSD, dat is zeker veel stabieler omdat de controller gewoon geavanceerder is. je hebt alleen nu nog een sd kaart nodig voor boot. zodra de optie om direct vanuit SSD te booten dan schakel ik daar op over.

de RPI als simpele plotter is prima, het word pas ingewikkelder als je het ook als multiplexer ed wil inzetten. of met een stuurautomaat wilt koppelen enzo. dit is mijn volgende stap.

Bedankt voor de reactie! Ik heb een “goede” voeding, maak gewoon 2 backups (allebei SanDisks), en wacht daarna op de officiële release van een bootable USB. Als ik het zo hoor valt de kans op een corrupte SD dus wel mee...
Alleen ingelogde leden kunnen reageren.

RPI als plotter voor beginners 26 mei 2020 18:41 #1165214

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4503
sjoerd1981 schreef :
Bram, dat ik zo gemakkelijk een werkende plotter heb, is 100% aan jou te danken!

Ik heb inderdaad alleen jouw kaartje in de Pi gestopt, voeding eraan, appje op iPad (RealVNC) en alles doet het! (Oja, GPS muis wel zelf ingesteld in de plotter, maar dat is nog makkelijker dan in Windows...: USB muis in de Pi, hee, dat symbooltje in open CPN lijkt wel iets met verbindingen te maken te hebben, ff klikken, hmm knopje met “add connection”, weer maar klikken, hee, daar verschijnt de USB muis, ik klik maar op “apply” en “OK”, en hij doet het :)

Moraal van het verhaal: voor €100 euro aan spulletjes en een behulpzaam forumlid heb ik nu een werkende plotter (zonder kaartabonnement ofzo)... (en ja, ik moet nog wel een behuizing knutselen, maar dat zie ik als mooie bezigheidstherapie :) ).

Aan mijn klik-verhaal kan je wel zien dat een compleet pi-boordsysteem (nog) een stap te ver is voor mij, Maargoed, het ging me om de plotter...

(Oja, dat behulpzaam forumlid heb ik nog wel beloofd om wat biertjes te trakteren als dank, afhankelijk van zijn toekomstige dorst kan het toch nog een dure plotter worden... ;) )

Kleine correctie nog.

De GPS voer je in Serieel van OpenPlotter in. Je geeft dat ding een naam, een alias zoals "gpsmuis" bijvoorbeeld. Dan wordt de GPS herkend ongeachte de usb poort waar je deze insteekt.

Kies een poort. Dan naar verbinding. Daar staat dan gpsmuis. Nu geef je aan verplaatsen naar SignalK. Dan komt de vraag van de baudrate. En hup daar gaat "gpsmuis" naar SignalK. De SignalK server herstart.

Nu is de GPS data een onderdeel van SignalK. En als je kijkt in Dashboards TommMX KIP die zie de positie. Dit is de een SignalK instrumenten paneel, die je geheel zelf kunt inrichten.

Is HTML en kun je ook zo op je draadloze systemen vertonen in elke browser.

De alle data uit SignalK gaat via het interne netwerk naar OpenCPN.

Daar moet staan invoer signalK localhost en poort 3000. De waarschuwing van Openplotter negeren. Met de beta OpenCPN versie is directe invoer van SignalK mogelijk.

Groet,

Bram

Kijk nu al uit naar mijn koele biertje.
Laatst bewerkt: 26 mei 2020 18:51 door brambo.
Alleen ingelogde leden kunnen reageren.

RPI als plotter voor beginners 30 mei 2020 15:26 #1166804

  • Ivo
  • Ivo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 234

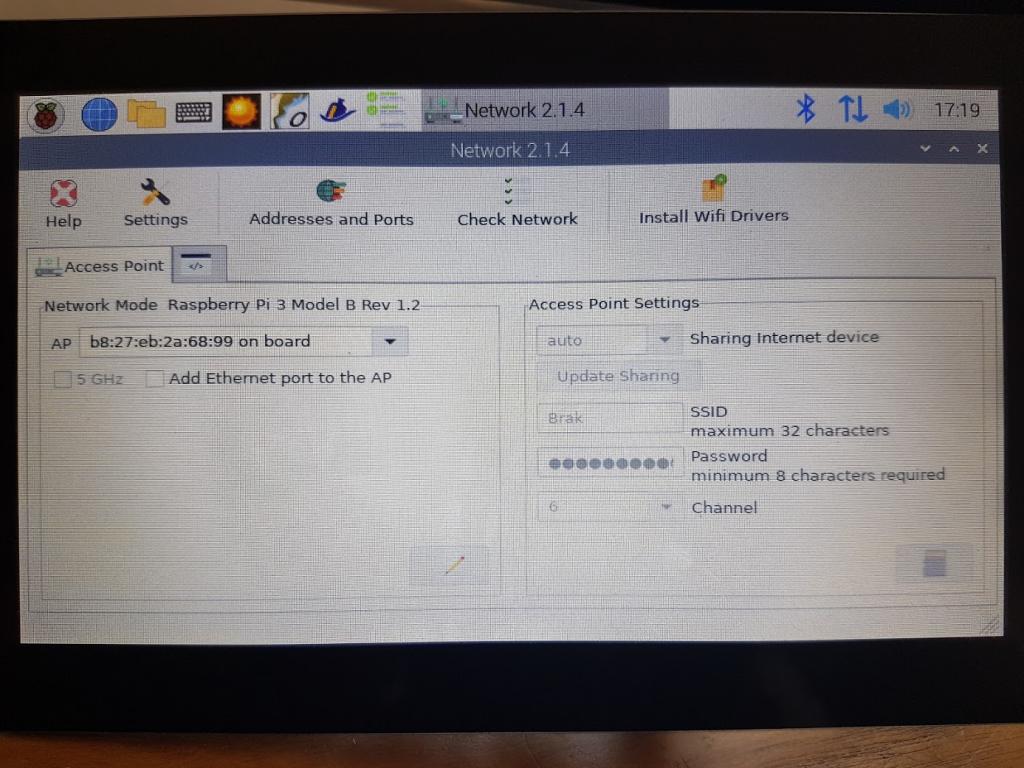

Ik krijg het niet voor elkaar om de RPI (3) met VNC viewer te verbinden... Ik heb de volgende instellingen in Openplotter:



Ik verbind om mijn laptop met het netwerk van de RPI en voer 10.10.10.1 in bij VNC viewer, maar ik krijg dan geen verbinding. Weet iemand wat hier fout gaat?
Alleen ingelogde leden kunnen reageren.

RPI als plotter voor beginners 30 mei 2020 15:52 #1166819

In vnc swrver moet je password op "password vnc" zetten ipv password unix
En encryption op prefer off
Alleen ingelogde leden kunnen reageren.

RPI als plotter voor beginners 30 mei 2020 16:04 #1166824

  • Ivo
  • Ivo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 234
It Paradyske schreef :
In vnc swrver moet je password op "password vnc" zetten ipv password unix
En encryption op prefer off

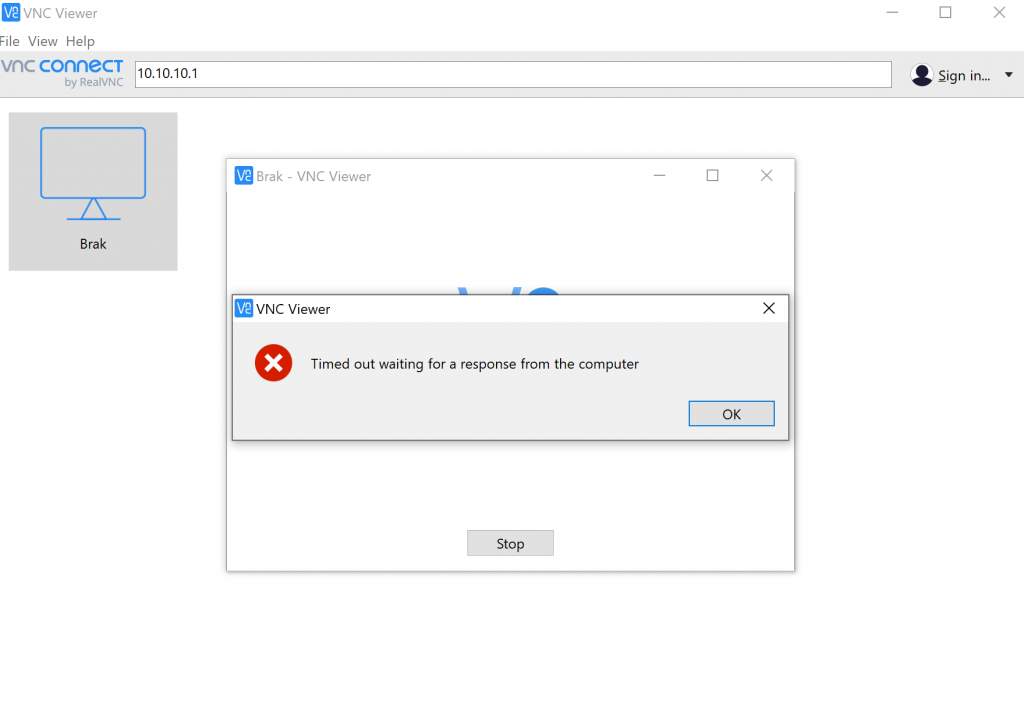

Op de RPI of in VNC viewer? Ik kom niet verder dan deze melding:

Alleen ingelogde leden kunnen reageren.

RPI als plotter voor beginners 30 mei 2020 16:13 #1166829

  • EelskeM
  • EelskeM's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 646

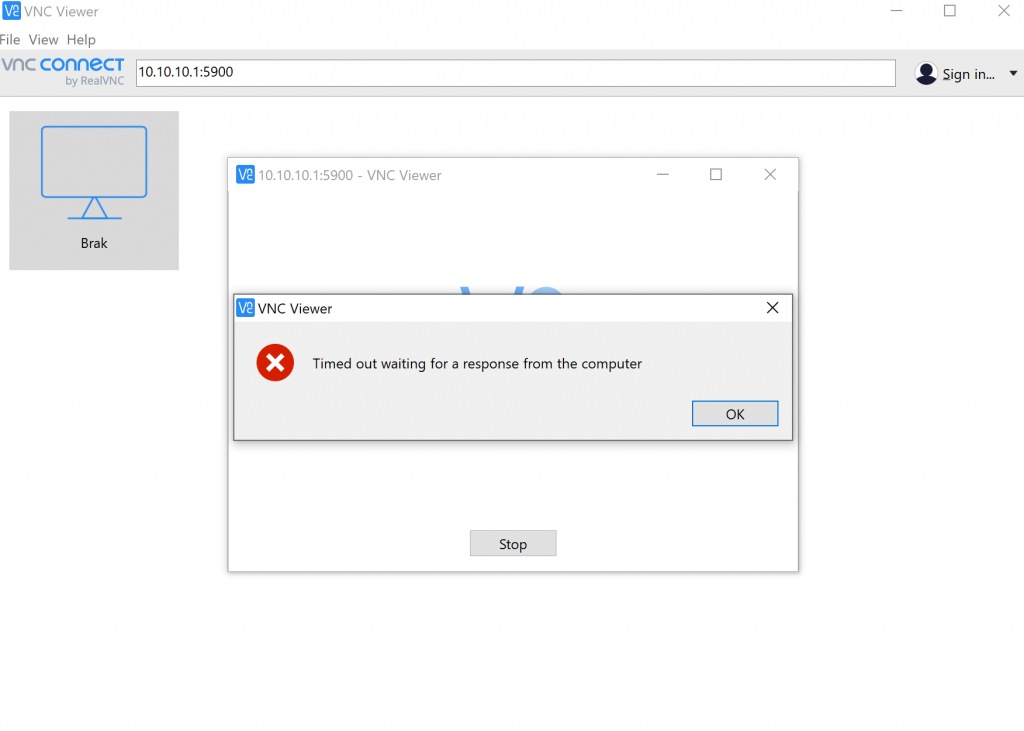

5900 ipv 5300?
Alleen ingelogde leden kunnen reageren.

RPI als plotter voor beginners 30 mei 2020 16:16 #1166831

  • Ivo
  • Ivo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 234

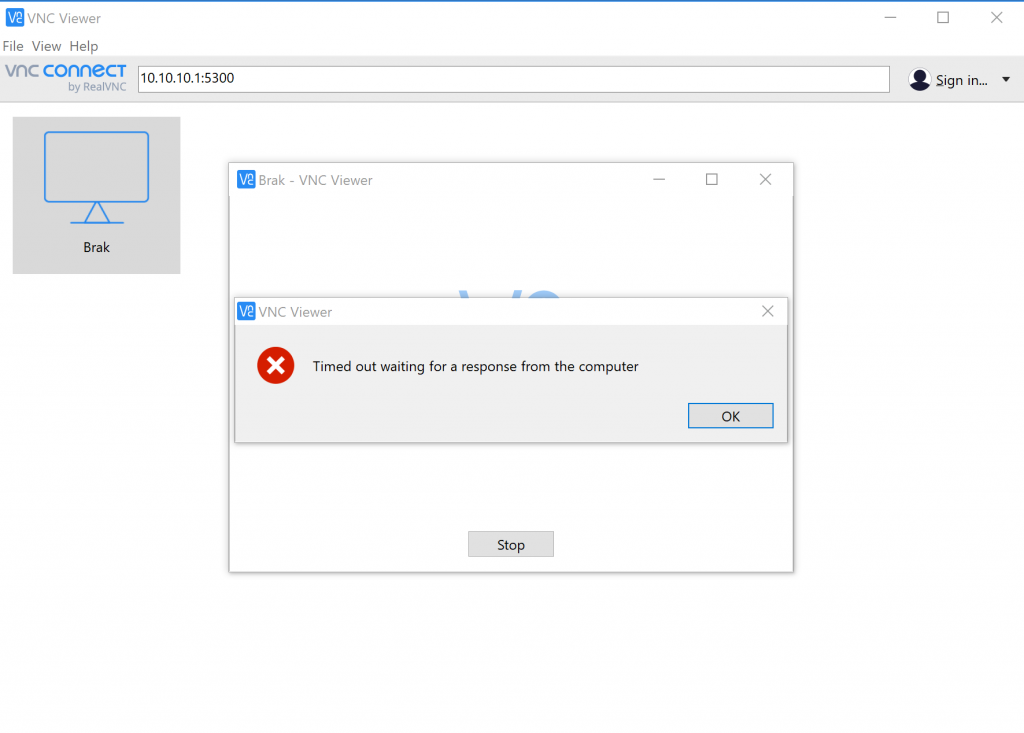

Die afbeelding was niet zo handig. Ik probeerde daar verbinding te maken met de opgeslagen connectie "Brak", die stond op 10.10.10.1 .Maar 5900 geeft hetzelfde resultaat:



Alleen ingelogde leden kunnen reageren.

RPI als plotter voor beginners 30 mei 2020 16:26 #1166837

Kan je 10.10.10.1 pingen?
Alleen ingelogde leden kunnen reageren.

RPI als plotter voor beginners 30 mei 2020 16:28 #1166838

Ivo schreef :
It Paradyske schreef :
In vnc swrver moet je password op "password vnc" zetten ipv password unix
En encryption op prefer off

Op de RPI of in VNC viewer? Ik kom niet verder dan deze melding:


Op de vnc-server, de rpi dus,
Maar met deze foutmeldingen heb je denk ik een ander probleem, is de cliënt verbonden met de WiFi van de rpi?
Alleen ingelogde leden kunnen reageren.

RPI als plotter voor beginners 30 mei 2020 16:32 #1166841

  • Ivo
  • Ivo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 234
It Paradyske schreef :
Kan je 10.10.10.1 pingen?

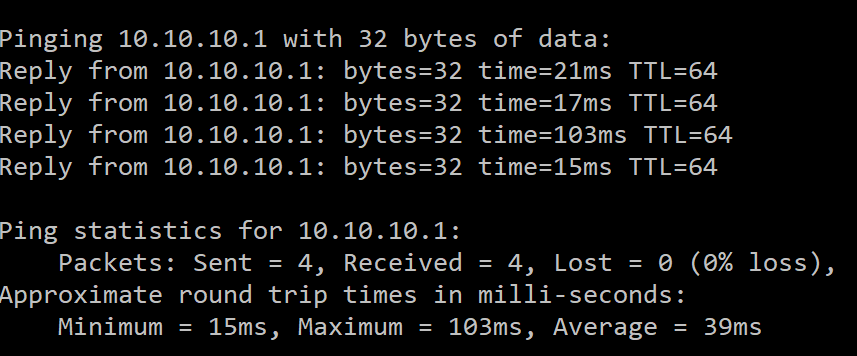

Lijkt er wel op:


Alleen ingelogde leden kunnen reageren.

RPI als plotter voor beginners 30 mei 2020 16:37 #1166846

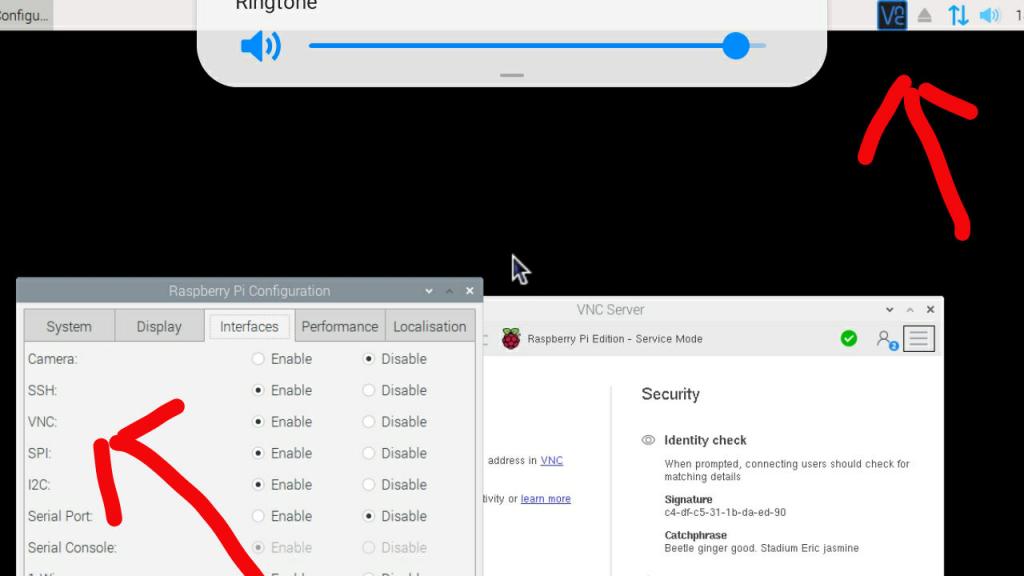

Onder preferences
Raspberrypi configuratie interfaces
Heb je daar vnc enabled?
Alleen ingelogde leden kunnen reageren.

RPI als plotter voor beginners 30 mei 2020 16:38 #1166847

Er staat namelijk geen vnc symbooltje rechtsboven op de rpi
Alleen ingelogde leden kunnen reageren.

RPI als plotter voor beginners 30 mei 2020 16:40 #1166849

Alleen ingelogde leden kunnen reageren.

RPI als plotter voor beginners 30 mei 2020 16:48 #1166855

  • Ivo
  • Ivo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 234
Dat was 'm! Hartelijk dank :)
Alleen ingelogde leden kunnen reageren.

RPI als plotter voor beginners 30 mei 2020 16:57 #1166858

:-)
Alleen ingelogde leden kunnen reageren.
