Onderwerp: Arduino project aan boord; deel 2

Arduino project aan boord; deel 2 06 nov 2020 16:23 #1224988

  • Bert65
  • Bert65's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 2859
@Jazz: ABS is erg lastig te printen (ook voor mensen met veel ervaring) en is meedogenloos hard, dus weinig taai. PLA is daarin beter, maar is niet goed UV bestendig. ABS van zichzelf ook niet, maar tegenwoordig heeft het fillement toevoegingen waardoor dat een stuk beter is. Mijn zoon print veel in PETG. Dat is sterk, een beetje taai en goed tegen UV straling bestand.

Ik moet in alle eerlijkheid zeggen dat ik niet goed weet hoe het met de waterdichtheid zit van het geprinte materiaal.

Ik moet overigens zeggen dat jouw schermpje er wel heel fraai uit ziet. Leuk project!
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 06 nov 2020 17:05 #1224999

Heb al een tijdje 3D geprinte navpods op mijn verlanglijstje staan maar kom er nog niet aan toe.
Op dit moment spreekt dan ook PETG mij het meeste aan, massief printen, die kuren in de oven in een bak met aangestampt fijngemalen zout (zo blijft de vorm behouden) Daarna is het al van zichzelf waterdicht en nog sterker.
Dan schuren en epoxy coaten.
Vergeet een goede pakking niet en gebruik gore-tex vents tegen vocht, druk en vacuum en daardoor loopt de temperatuur ook minder op.

PS heb ook eens gezien dat ze het display van een Nextion hadden vervangen voor een 1000 nits versie zodat het goed zichtbaar blijft in zonlicht, weet niet hoe goed die te dimmen was.
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Laatst bewerkt: 06 nov 2020 17:09 door Zeilprutser.
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 06 nov 2020 17:21 #1225010

  • Yazz
  • Yazz's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 550
@Bert65; Dank voor de aanvullende info over PETG. Dat kende ik nog niet en lijkt (na wat lezen hierover) idd een serieus alternatief.
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 06 nov 2020 17:23 #1225011

Dat ziet er echt fraai uit zeg! Wat is het verbruik aan stroom?
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 06 nov 2020 17:51 #1225025

  • Yazz
  • Yazz's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 550

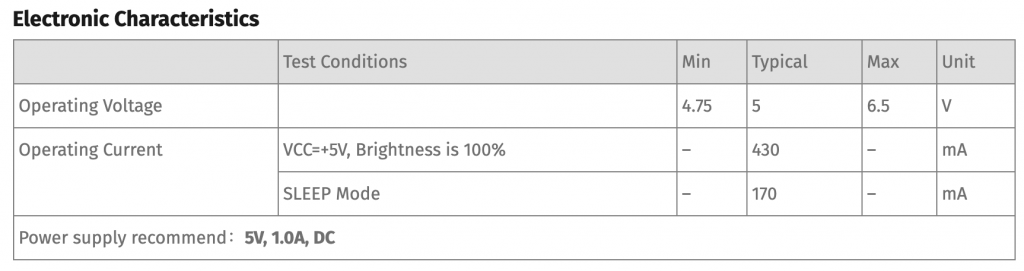

@alweereengijp: Bij maximale helderheid doet deze display 430mA plus een beetje voor de ESP en de Buckdownconverter. Wel vallen er nu 2 bestaande display weg die ook 110mA ieder doen.
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 06 nov 2020 17:54 #1225027

  • Yazz
  • Yazz's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 550
@Zeilprutser; Deze doet 300Nits. Dat lijkt voldoende te zijn voor de plek waar hij bij mij komt te zitten( op de console van een D37 CR). Ik heb tot nu toe geen betaalbaar alternatief kunnen vinden voor de Nextion, die dezelfde gemakken biedt voor het programmeren.
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 06 nov 2020 20:45 #1225077

Nee wat ik gezien heb is dat ze alleen het display van de Nextion hebben vervangen dus het boardje met Nextion editor kun je dan gewoon gebruiken.
Onno Harders eigenaar van
www.boatcontroller.nl en www.pcnautic.nl
Prutsen is de meest onderschatte fase van een creatief proces
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 06 nov 2020 21:59 #1225097

  • Yazz
  • Yazz's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 550
@Zeilprutser; dus ze hebben het TFT en touch gedeelte van de PCB gehaald en vervangen door iets anders?
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 07 nov 2020 06:02 #1225116

Zo, dat zijn nog best wel prijzige displays, dan vraag je je toch steeds weer af hoe ze tablets zo goedkoop kunnen maken...
Wat bij mij dan weer direct tot de vraag leidt: kan ik geen eenvoudige waterdichte case maken voor een tablet, dan kan ik gewoon een signalK display maken....

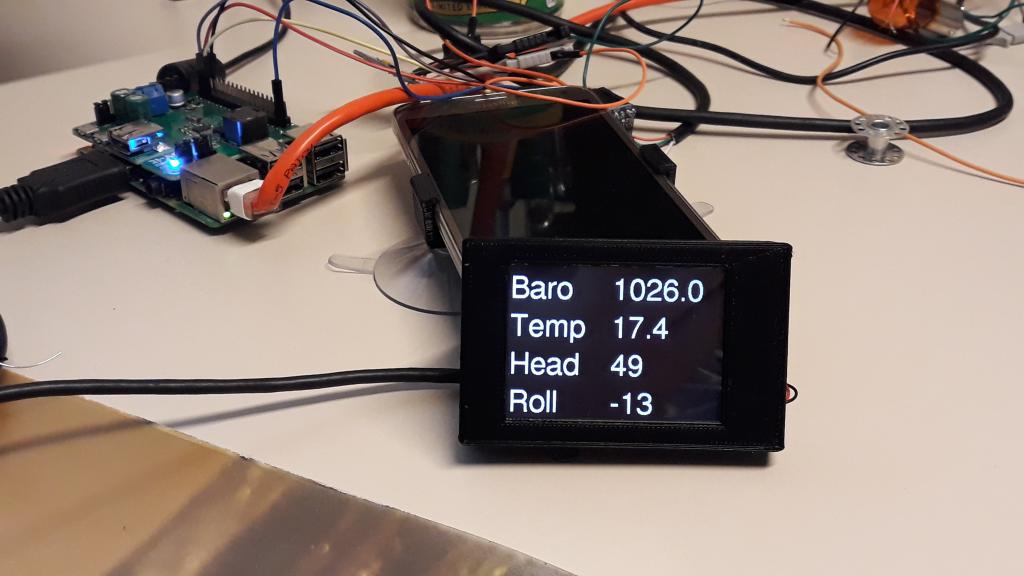

Hier heeft het geƫxperimenteer geleidt tot een 2.4'' configureerbaar display:
ESP8266 + Wemos 2.4''




Ding heeft alleen een 5V aansluiting, de rest gaat via wifi.

Configuratie display:




P.S. Ben net begonnen met ABS te proberen, dat is echter toch een stuk weerbarstiger dan PLA...
Voorlopig dus alleen succesvolle projectjes in PLA.
"het forum is er dankzij de leden EN de moderatoren"
Laatst bewerkt: 07 nov 2020 06:06 door It Paradyske.
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 07 nov 2020 07:22 #1225122

  • Yazz
  • Yazz's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 550
@it Paradyske; Leuk om te zien!. Even heb ik WiFi overwogen, maar omdat de bedrading er toch allemaal al zit van de oude displays heb ik daar voor gekozen. Hier een verslagje van verschillende materialen waaronder PLA, PETG, ABS, TPE, TPG enzo
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 30 dec 2020 11:15 #1240657

  • Yazz
  • Yazz's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 550

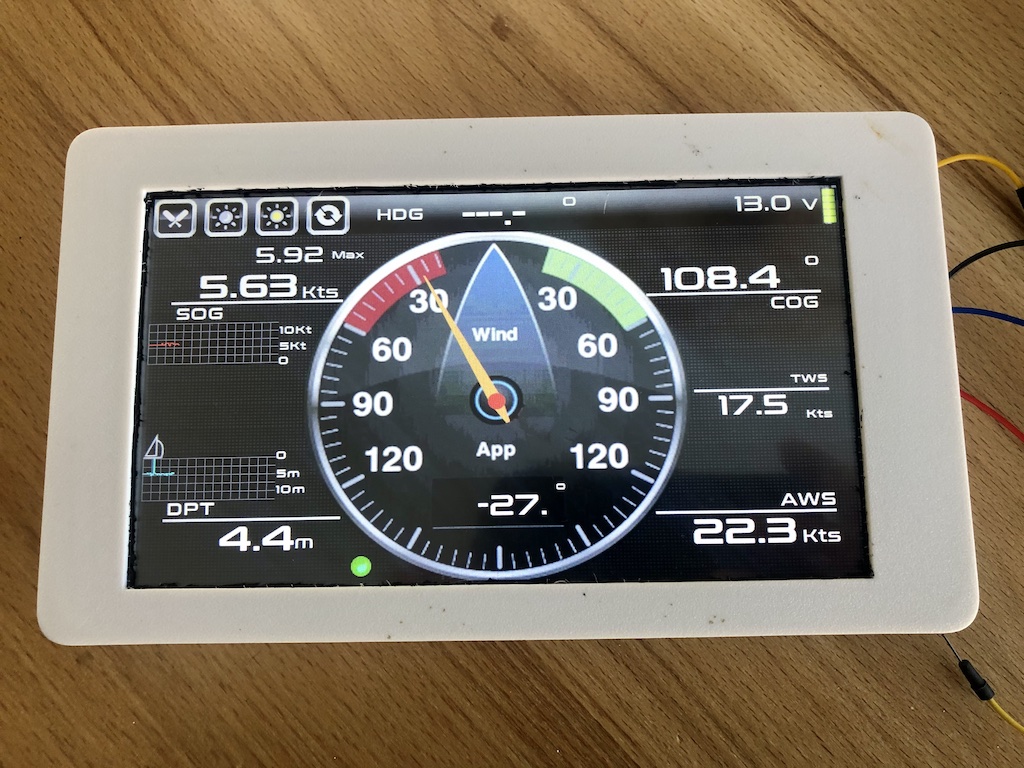

Final update: de omhuizing is intussen al weer een tijdje binnen, 3D geprint met PETG. Gekozen voor wit ivm de warmte ontwikkeling op zonnige dagen; wit blijft koeler.

De display laat nu in 1 oogopslag de belangrijke data (voor mij) zien, inclusief een historie van de laatste 15 minuten voor de snelheid (SOG) en diepte. Helaas zendt mijn systeem nog geen HDG waarden uit, vandaar de streepjes bovenin.

Zodra er weer gevaren kan worden wordt het scherm op de boot ingebouwd op de plek waar nu 2 Robertson meters zitten. OP d foto ligt de display samen met de ESP32 aan een seriƫle poort op de Mac die via CoolTerm een eerder opgenomen dataset van de boot doorstuurt.
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 30 dec 2020 11:30 #1240659

Erg mooi! Hoe waterdicht is ie geworden?
"het forum is er dankzij de leden EN de moderatoren"
Laatst bewerkt: 30 dec 2020 11:31 door It Paradyske.
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 30 dec 2020 12:01 #1240664

  • Yazz
  • Yazz's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 550
@It Paradyske; dat zal de tijd moeten leren :-) Ik heb, zoals door Roosmux aangegeven, een 1mm dik opencell rubber gebruikt voor de afdichting tussen het scherm en de behuizing. Voor de zekerheid heb ik ook de printplaat afgelakt met transparante nagellak. De ESP 32 zit in een aparte behuizing die in de stuurstand, zoals op een Dehler 37CR, gemonteerd wordt en dus in principe droog blijft.
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 04 jan 2021 21:46 #1242354

  • nardus
  • nardus's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5926
Wat leuk! Ik ben zelf met een ESP32 bezig omdat ik geen wificam kon vinden klein genoeg onder mn eerste zaling. Wordt mn uitkijkcam. Ding wordt kleiner dan een pillendoosje en heeft een 5v voeding.
Mijn eerste heb ik al gesloopt ,die connectors zin echt heel fragiel.
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 04 jan 2021 22:36 #1242370

  • Yazz
  • Yazz's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 550
@nardus; ja je moet geen dikke vingers hebben :-D
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 05 jan 2021 08:50 #1242418

  • roozeboos
  • roozeboos's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 19706
Ik zeg toch steeds, het is een vak!
Je wil niet weten wat voor padjes ik hier soldeer. Die zijn echt nog een stuk kleiner hoor. Met kleinere pitch.

Ik wil in een verloren uurtje wel een printplaatje voor je ontwerpen hoor.
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 06 jan 2021 10:02 #1242621

Is mooi geworden, daar ga je nog veel gemak van beleven. Houd je daarnaast ook nog de tablet bij de stuurstand?
Sybo
Opstapper bij de http://dehlerzeilers.wordpress.com
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 06 jan 2021 10:33 #1242627

  • Yazz
  • Yazz's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 550
@d35; ja de iPad blijft het primaire navigatie instrument. Deze display is ter vervanging van de 2 winddisplays die er nu nog zitten met een beetje xtra info :-)
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 08 jan 2021 17:23 #1243226

Ziet er super gaaf uit. De grafische layout van het scherm ziet er ook zeer professional uit, mijn complimenten. Komt het ontwerp, componenten lijst, software beschikbaar voor de zeilersforum leden? :)
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 08 jan 2021 22:17 #1243310

  • Yazz
  • Yazz's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 550
@zeilbootje; alle code, componentenlijst en tekeningen van de behuizing staan on-line en zijn via de links te vinden
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 11 jan 2021 08:09 #1243743

Yazz schreef :
@zeilbootje; alle code, componentenlijst en tekeningen van de behuizing staan on-line en zijn via de links te vinden

Gaaf, mooi omschreven, duidelijke uitleg. Ik ga het verder bestuderen.
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 15 jan 2021 19:04 #1244824

  • nardus
  • nardus's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5926
Ook interessant de Lilygo met de esp32 wroverboard.

Bt,wifi,e-ink. ding loopt op een enkele 18650 cel. Lijkt me een leuke kandidaat om echt draadloos wat nmea data te laten zien,
Laatst bewerkt: 15 jan 2021 19:05 door nardus.
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 15 jan 2021 19:38 #1244828

  • Yazz
  • Yazz's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 550
@nardus; voordat ik de Nextion heb aangeschaft heb ik uitgebreid gekeken naar e-paper uitvoeringen; zelfs met rood of geel. Het probleem van deze displays is de refresh rate. Als dat niet hoog ligt dan is het bruikbaar, maar met 20x / seconde refresh rate gaat dit niet werken en kost het niet eens heel veel minder stroom dan een regulier display. Voor de vele NMEA data ga je het niet redden is mijn mening.

Voor zo'n weather-display werkt het dus prima
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 15 jan 2021 19:40 #1244829

  • roozeboos
  • roozeboos's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 19706
En het ziet er ook niet uit.
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Arduino project aan boord; deel 2 15 jan 2021 20:01 #1244840

  • nardus
  • nardus's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5926
Ligt eraan waar je hem voor gaat gebruiken, lijkt me juist uitermate geschikt voor aan de kaarttafel alle info in 1 oogopslag, alleen getallen. Kunnen de drukke kermis led metertjes weg waar toch best veel licht vanaf komt. Denk aan accugegevens, barometer,gem.windsnelheid buiten,windrichting, temperatuur binnen en buiten, tijd,datum.
Mijn esp32 wificam voor in de mast is klaar en ben ik aan het testen. Als dat klaar is ga ik iets doen met die e-inkt en arduino.
