Onderwerp: Data (via UDP) naar Shipmodule naar SeaTalk1

Hallo,

Hopelijk kan iemand hier me helpen:
Ik probeer data (Route info van WinGps) via ShipModul op de ST1 te krijgen.
Ik krijg het nu wel voor elkaar om het via UDP van WinGPS naar Signal K te krijgen.
Ik zie daar de data binnen komen en via poort TCP 10110 er weer uit.
B.v. zin GPZTG komt door in OpenCPN.

Echter, ik krijg het niet voor elkaar om de data ook in ShipModul te ontvangen en dus ook niet door te sturen naar ST1

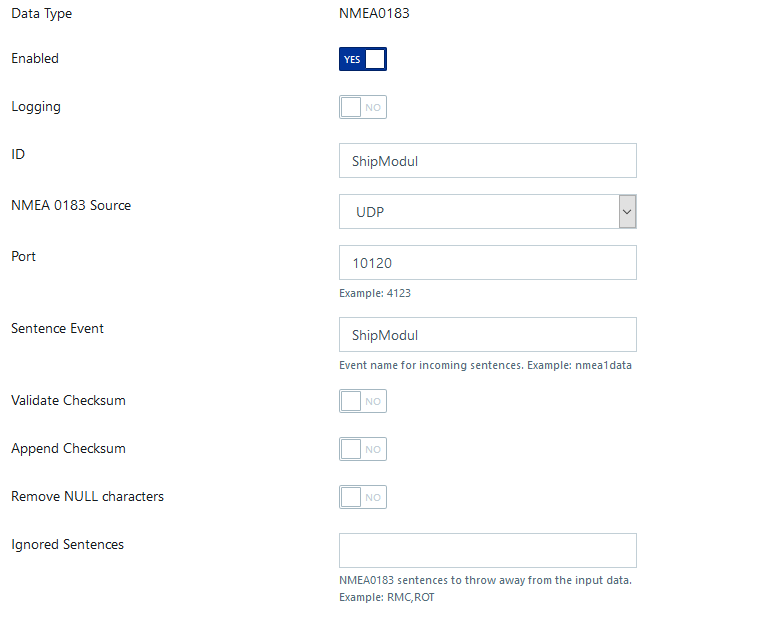

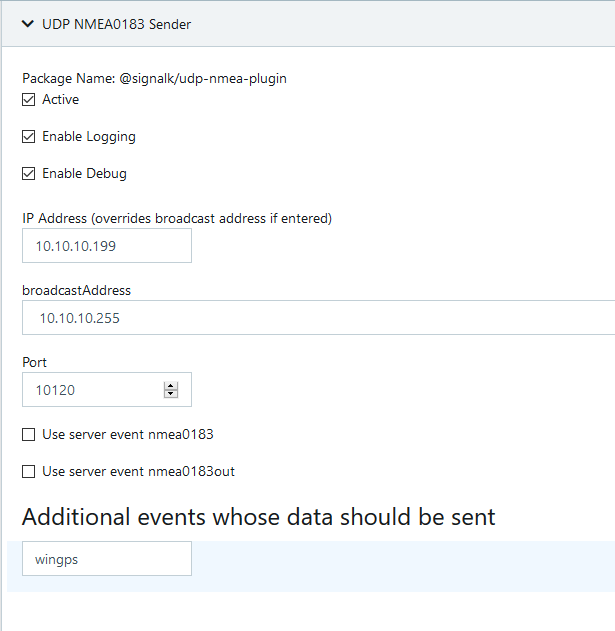

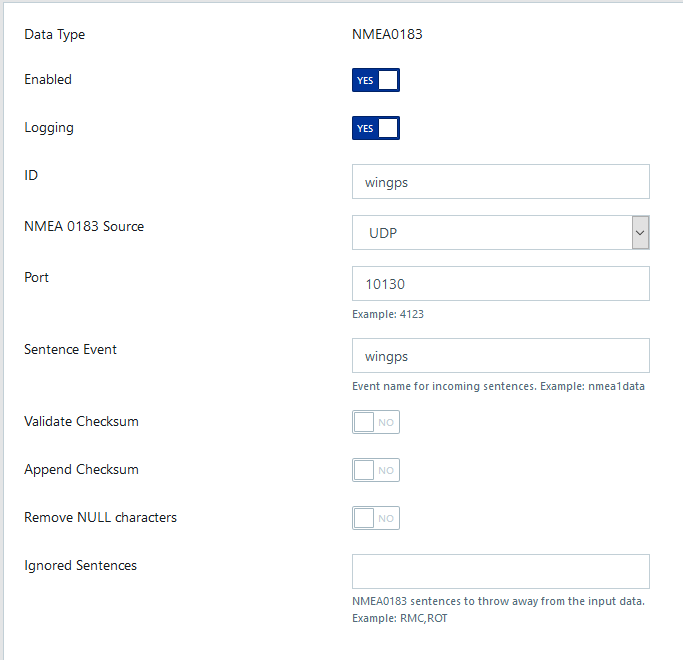

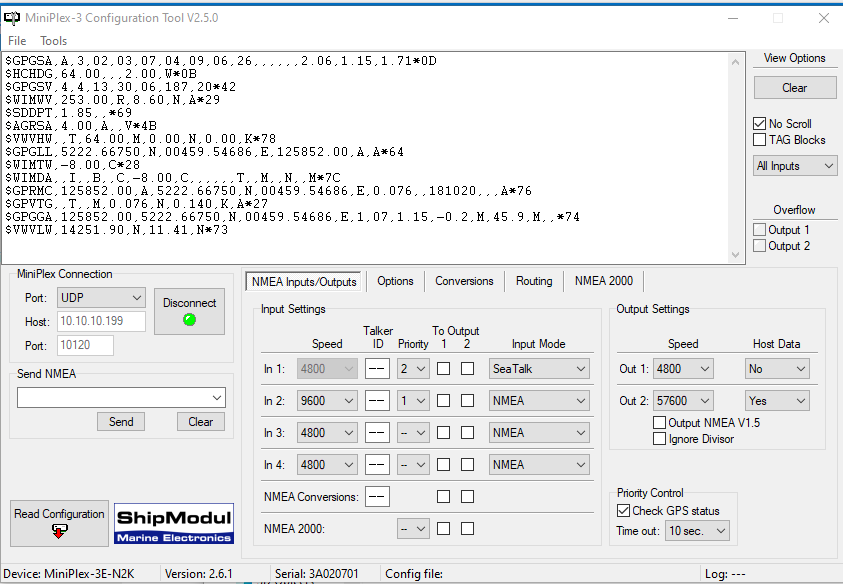

Zie de bijlage met de config in SK en SM

Hopelijk kan iemand me op het juiste pad brengen.

Alvast bedankt

Kan je vertellen wie de baas is van het wifi netwerk?
Dwz verzorgd ShipModul het wireless access point of gaat de multiplexer een verbinding aan met een bestaand netwerk?

In het laatste geval moet je nog wat settings regelen volgens de handleiding om UDP werkend te krijgen.
Zie www.shipmodul.com/downloads/manuals/MiniPlex-3_EN.pdf op pagina 24:

Due to a limitation of the current WiFi firmware, you can only connect to this IP address using TCP. The UDP server cannot be active on the access point and the client interface of the MiniPlex at the same time. If you need UDP to work while the MiniPlex-3Wi is connected to your access point, we need to change another setting. To do this, write down the IP address including the number after the slash (‘/’). Then Click on “Tunnel” in the left menu bat to get to the Tunnel Status and Settings page (Figure 28).

De ShipModul is geen Wifi maar Ethernet versie -> MiniPlex-3E-N2K
Shipmodul is via (nu nog) enkele Ethernet kabel verbonden met openplotter.
De openplotter geeft de IP adressen uit, voor zover niet vast. Ik heb de Shipmodul vast gezet op 10.10.10.199.
Open plotter is ook Wifi AP voor oa laptop met WinGps.

Vreemde is dat ik de shipmodul alleen op UDP met de tool kan bereiken met de MPX config tool.
Zodra ik TCP configureer kan ik niet meer connecten, alleen nog vinden via de Tools-> Search.

Een poging om te snappen hoe je opzet is.
Je hebt een windows met WinGPS. Die gaat met wifi naar een Raspberry. Die laatste is het wifi acces point. De raspberry is via ethernet aangeschoten op je Shipmodul. Shipmodule heeft een IP adres 10.10.10.199

Hoe zit de opzet van het netwerk van de Raspberry er uit ? Met andere woorden heb je de uitkomst van het terminal commando ifconfig op de Raspberry ?

Sjoerd02 schreef :
Kun je die ethernet kabel zomaar direct aansluiten of moet er een router tussen ? Of een kruiskabel. Kun je de SchipModul wel pingen ?

brambo schreef :
@Barmbo,

Als promotor van OpenPlotter zou jij weten of de ethernet aansluiting van de Rpi tot het zelfde netwerksegment behoord als de wifi ?
Wordt de ethernet poort niet gebruikt voor een internet uplink ?
Ik ben zelf geen gebruiker van OpenPlotter vandaar dat ik de antwoorden op deze vragen niet weet.
Gerede kans dat als OpenPlotter op de ethernet poort geen DHCP ziet de poort ook geen ip krijgt toegewezen.

Ja standaard verwacht openplotter een router die is er nu niet.

OpenPlotter heeft een applicatie netwerk. Daar kun de netwerk gegevens vinden en testen.

Bram

Zeilprutser schreef :
Helder ! Ethernet poort van de Raspberry heeft geen werkende configuratie.

Zal vast in te stellen zijn, weet alleen niet hoe.

Zeilprutser schreef :
Dat is altijd de moeilijkheid met voorgebakken configuraties zoals openplotter. Je weet niet hoe de zaak is opgezet. Als jij het dan net weer anders wil is het diep graven.

Het netwerk kan middels dhcpcd.conf of losse bestanden in interfaces.d/ of op de oude manier van het bestand /etc/network/interfaces geconfigureerd zijn. Verder hoe is NAT geregeld ? iptables of iets anders ?
Als ik het zou doen zou ik de hele zooi er af halen en een nieuwe opzet van af een schone install van rasberian maken. Dan kun je ook zorgen dat UDP zonder tussenkomst van signalK of OpenCPN van de wifi naar het ethernet gaan.

Gewoon SignalK blijven gebruiken als multiplexer.

openplotter.readthedocs.io/en/...ork/network_app.html

Er zijn altijd wel instructies beschikbaar.

Ook een vast ip adres is uiteraard ook mogelijk.

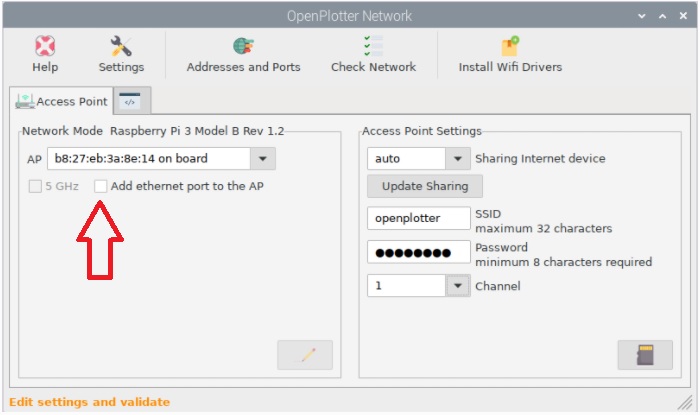

Kennelijk is het een vinkje plaatsen bij add ethernet port:

Zeilprutser schreef : Ik heb id het vinkje geplaatst bij "add ethernet"
Ik ontvang op de openplotter wel de info vanaf ST1
Dus ST1 -> ShipModul -> openplotter werkt.
Netwerk technisch lijkt het dus in orde, kunnen met elkaar praten en zitten op hetzelfde subnet.

Nu wil ik de ander kan op.

Ik had eerst geprobeerd WinGps direct naar ShipModul te sturen, maar dan kan ik de config app niet mee gebruiken omdat die klaagt dat poort 10120 al in gebruik is op die interface.
Via openPlotter kan ik zien dat de WinGps data in ieder geval binnen komt.

Verstuurd vanaf mijn SM-T813 met Tapatalk

brambo schreef :
Dit heb ik overwogen, maar de ST1 implementatie die sinds kort beschikbaar is is voor zover ik heb kunnen zien alleen RX, niet TX.

Verder heeft de ShipModul ook een (gecertificeerde) nmea2000 interface die ik voor aankomende connectie wil gebruiken.


Verstuurd vanaf mijn SM-T813 met Tapatalk

brambo schreef : Tegenwoordig zijn bijna alle poorten "auto MDI/MDI-X" en kan je een gewone patch kabel gebruiken om 1:1 te verbinden zonder switch of hub.

Verstuurd vanaf mijn SM-T813 met Tapatalk

Als de Shipmodul het zelfde werkt als onze BoatController dan kan er over UDP geen data terug in de Shipmodul. Bij ons kan alleen over de TCP verbinding data heen en terug.

Sjoerd02 schreef :
in de gebruiksaanwijzing van de miniplex lees ik.

The search function (menu Tools -> MiniPlex-3E -> Search...) will almost always find any MiniPlex-3E on the network, even if it has been configured with the wrong IP/Netmask combination for the network it is connected to.

Ik vermoed daarom dat er iets niet goed zit in de netwerkinstellingen.

In de SignaLk applications daar staat de volgende plugin:

Signalk/udp-nmea-plugin

Ik kan dit zelf niet proberen. Maar goed om dit eens te testen.

Na een winterslaap en geen plotten meer op routepunten te maken het issue nog maar eens opgepakt.
Afgelopen weekend is het gelukt om de waypoints van wingps via shopmodul op het RM multi instrument te krijgen.

Het issue is dat de routing van shipmodule detectie kan uitvoeren op basis van inkomende data.
Probleem is dat op netwerk aansluiting slechts 1 applicatie actief kan zijn op UDP.
Als je een tweede programma start krijgt die melding 'denied' of 'al in gebruik'
Ik denk dat mijn probleem was dat ik geen wingps data binnen kreeg om de route tabel te vullen.

Ik heb nu zelf de zinnen toegevoegd (bv --APB) en de route van PC naar ST aangevinkt.
En ja hoor data komt op het multi instrument!!!

Ik zal later nog screenprint van de huidige config toevoegen voor geïnteresseerde.
