De mogelijkheden om zelf te knutselen/ontwikkelen met de nieuwste generatie mini-PC's is eindeloos. Omdat er diverse fraaie initiatieven lopen die best wat eigen plek behoeven, bundelen we onze kennis in deze categorie.

Onderwerp: Nieuwe Raspberry Ontwikkeling CM 4.

Nieuwe Raspberry Ontwikkeling CM 4. 24 okt 2020 15:01 #1220975

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5479
Een nieuwe Raspberry ontwikkeling is er inmiddels uitgekomen. Het bestaat uit een connector board en losse computer 4 modules die je op het board kunt aanbrengen.

Het heet CM 4. Op het connector boardje zitten allerlei aansluitingen, waaronder een PCIe voor aansluiting van zo'n supersnelle PCie SSD.

De eerste serie was al direct uitverkocht.

Daarnaast blijft de standaard RPI zeker nog lang in productie.

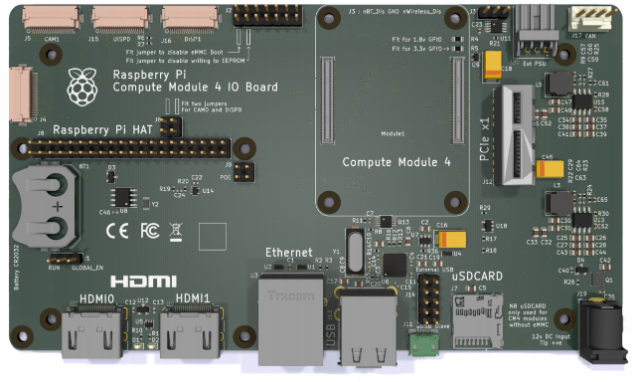

Hier een afbeelding van het board.




Hier nog een interview met Eben Upton (oorspronkelijk ontwikkelaar van het RPI idee) over deze nieuwe ontwikkeling.

Laatst bewerkt: 24 okt 2020 15:13 door brambo.
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry Ontwikkeling CM 4. 02 mei 2021 16:06 #1279831

  • NielsvdB
  • NielsvdB's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 69
ik heb inmiddels een testopstelling met een cm4 module in een mooie case
www.waveshare.com/cm4-io-board-case-a.htm

Compromis 777 en opencpn op windows 10 tablet met Quark Elec Wireless AIS Receiver met GPS + SeaTalk Converter

www.cwvanderbeek.nl
Laatst bewerkt: 02 mei 2021 16:07 door NielsvdB.
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry Ontwikkeling CM 4. 03 mei 2021 08:10 #1280033

NielsvdB schreef :
ik heb inmiddels een testopstelling met een cm4 module in een mooie case
www.waveshare.com/cm4-io-board-case-a.htm


Wow, wat een mooie ontwikkeling! Eindelijk een normale 12V jack !!! (hopelijk kan 'ie ook 14V aan..?..)

Wel jammer dat die case een pcie kaartje lastig maakt- of is daar een adapter voor?
Trotse eigenaar van de IW-31 'Zwaantje'
Laatst bewerkt: 03 mei 2021 08:10 door Maarten-IW31.
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry Ontwikkeling CM 4. 03 mei 2021 09:10 #1280072

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5479
Ja, dat is wat lastig omdat de connector niet liggend is uitgevoerd. Je kunt eenvoudig een los kabeltje gebruiken met een verloopje naar je SSD module.

Daarom vind ik die Tofu een mooiere oplossing daar past ook een CM4 module op en is ook nog compacter.

Groet,

Bram
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry Ontwikkeling CM 4. 03 mei 2021 09:26 #1280078

brambo schreef :
[..]
Daarom vind ik die Tofu een mooiere oplossing daar past ook een CM4 module op en is ook nog compacter.
[...]

Bram

Ah, deze...
die heeft ook een wat specifieker V In specs (between 7.5 and 28V) en een liggende connector voor de SSD.
Maar... niet zo'n sjieke behuizing, das dan weer jammer....
Trotse eigenaar van de IW-31 'Zwaantje'
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry Ontwikkeling CM 4. 03 mei 2021 10:56 #1280121

12V is tussen +7.5V to +26V bruikbaar als je PCIe, PSU en Fan connector niet gebruikt. ALs je deze wel gebruikt dan moet het 12V zijn, hieronder uit de datasheet:


2.2. PSU input
The main PSU input (J19) is a 2.1mm DC tip positive +12V input. On board there is a +12V to +5V DC-DC converter to power the CM4. There is also an on-board +12V to +3.3V DC-DC converter PSU which is only used for the PCIe slot. The +12V input feeds the +12V PCIe slot, the external PSU connect and the FAN connector directly. If these aren’t being used then a wider input supply is possible ( +7.5V to +26V).
With a +12V supply via the DC barrel jack the external PSU connector ( J20, +5V, +12V ) is ideal to connect to PCIe cards
that require external PSU. You should ensure that the PSUs aren’t over loaded. J20 Mating connector is known as "Berg"
Part number AMP / TE Connectivity 171822-4 or similar.
The exact current required from the +12V PSU is dependent on the application and what is connected to the Raspberry Pi
Compute Module 4 IO Board. It is recommended to budget 9W for the CM4.
If you want to supply an external +5v supply to the board e.g. via J20 or via POE J9 then it is recommended that L5 is
removed. Removing L5 will prevent the on board +5v and +3.3v supplies from starting up and +5v coming out of the DC
JACK socket ( J19 ).
Contest 36s Camelot
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry Ontwikkeling CM 4. 03 mei 2021 12:34 #1280153

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5479
Maarten-IW31 schreef :
brambo schreef :
[..]
Daarom vind ik die Tofu een mooiere oplossing daar past ook een CM4 module op en is ook nog compacter.
[...]

Bram

Ah, deze...
die heeft ook een wat specifieker V In specs (between 7.5 and 28V) en een liggende connector voor de SSD.
Maar... niet zo'n sjieke behuizing, das dan weer jammer....

Dit is website van de fabrikant. Ze hebben er ook een doosje voor en een adapter voor zo'n PCIe NVMe snelle SSD.

store.oratek.com/products/tofu
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry Ontwikkeling CM 4. 03 mei 2021 12:47 #1280157

  • rooiedirk
  • rooiedirk's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 4908
Ah, deze...
die heeft ook een wat specifieker V In specs (between 7.5 and 28V) en een liggende connector voor de SSD.
Maar... niet zo'n sjieke behuizing, das dan weer jammer....
The
+12V input feeds the +12V PCIe slot, the external PSU connect and the FAN connector directly. If these aren’t being used
then a wider input supply is possible ( +7.5V to +26V).
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry Ontwikkeling CM 4. 03 mei 2021 17:25 #1280252

  • arneh
  • arneh's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 18
Leuke ontwikkeling die Cm4. Op basis van de cm3 is een aardige diy plotter ontwikkeld, door als ik me goed herinner een Duitse zeiler. Hier vast al eens voorbij gekomen.

open-boat-projects.org/en/10-zoll-plotter-1000-nits/
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry Ontwikkeling CM 4. 03 mei 2021 19:04 #1280317

  • reuver
  • reuver's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 646
Mag ik vragen wat het nut is van een CM4 met CM4 IO board?

De doelstellingen die ik me kan bedenken:
- zuinige computer (met een cpu gebakken op 28nm... nee)
- arm64 machine met een krachtige CPU (op 1.5GHz, je kunt een beetje tweaken, maar eh, nee)
- NVMe (in combinatie met een eis van zuinigheid ben je volgens mij beter af met de i3 van 3N)
- goedkope computer (CM4 in combinatie met het IO board of Tofu... nee)
- aansluiting 12V voor de voeding (eindelijk ja, dezelfde aansluiting als odroid en i3)
- leuk hobbyproject (ik vind de odroid leuker, maar smaken verschillen)

Misschien mis ik iets?
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry Ontwikkeling CM 4. 11 mei 2021 14:59 #1283542

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5479
Je mist zeker een belangrijk punt. Dat IO board heeft evenals de Tofu een PCIe slot. Met een verloopje hang je er zo'n een supersnelle PCIe NVMe SSD aan.

Het Argon kastje heeft ook wel een ingebouwd slot voor een SSD kaartje. Maar dat is helaas (nog) Sata. Is veel langzamer plus daarbij nog de USB3.1 bottleneck.

Die CM4 RPI4 module kun je op allerlei boardjes toepassen. Er zit ook nog een vastgeheugen op met de capaciteit naar keuze.

Het is simpel alleen maar de computer motor, waar verschillende aandrijvingen op kunnen worden toegepast. Dat Tofu boardje is er al een voorbeeld van.

Bram
Laatst bewerkt: 11 mei 2021 15:01 door brambo.
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry Ontwikkeling CM 4. 25 mei 2021 07:45 #1288760

Ik zag net een review van het Tofu bordje- waaruit blijkt dat de Pi (nog??) niet kan booten van NVMe (min 3:05)
Wacht- wat??
Weer een leuk idee aan barrels :pinch:
[edit] Zie dat er een beta is om te booten van NVMe. Toch ga ik maar even wachten voordat ik weer meer boardjes koop die op een plank eindigen...
Trotse eigenaar van de IW-31 'Zwaantje'
Laatst bewerkt: 25 mei 2021 08:00 door Maarten-IW31.
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry Ontwikkeling CM 4. 25 mei 2021 08:53 #1288798

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5479
Beste Maarten,

de ontwikkelingen gaan razend snel. Als de tekst goed leest is het mogelijk om de boot volgorde aan te passen. Let wel, de CM4 RPI4 module heeft een EMMC geheugen chip op het board. Daarvan boot de software standaard. De boot volgorde moet dus aangepast worden naar NVMe in plaats van EMMC.

Moet dat zelf ook nog allemaal eens proberen.

Ik heb wel de spullen maar nog niet tjd hiervoor.

Ben nu nog bezig met de flatpak installatie van OpenCPN en de Oesenc plugin op mijn 64 bits Ubuntu Hirtute Hippo versie. Die het overigens prima doet en vooral snel is.

Groet,

Bram
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry Ontwikkeling CM 4. 25 mei 2021 09:24 #1288813

  • 3Noreen
  • 3Noreen's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7936
Maarten-IW31 schreef :
Ik zag net een review van het Tofu bordje- waaruit blijkt dat de Pi (nog??) niet kan booten van NVMe (min 3:05)
Wacht- wat??
Weer een leuk idee aan barrels :pinch:
[edit] Zie dat er een beta is om te booten van NVMe. Toch ga ik maar even wachten voordat ik weer meer boardjes koop die op een plank eindigen...

Herstart van mijn Nuc plotter van draaiende OpenCPN afsluiten tot en met boot en opnieuw starten van OpenCPN
45 seconden.
Laatst bewerkt: 25 mei 2021 09:24 door 3Noreen.
Alleen ingelogde leden kunnen reageren.

Nieuwe Raspberry Ontwikkeling CM 4. 25 mei 2021 10:04 #1288838

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5479
De flatpak ontwikkeling is interessant. De applicatie draait dan in Linux in een eigen omgeving.

Op mijn RPI4 2 GB met de 64 bits Ubuntu Hirtute Hippoo. De OpenCPN applicatie start hiermee volledig werkend, inclusief kaart en SignalK verbinding in circa 6 seconden.

Er is echter nog wat werk aan de winkel wat betreft de plugins.

Maar het is zeker de ontwikkeling voor de toekomst.

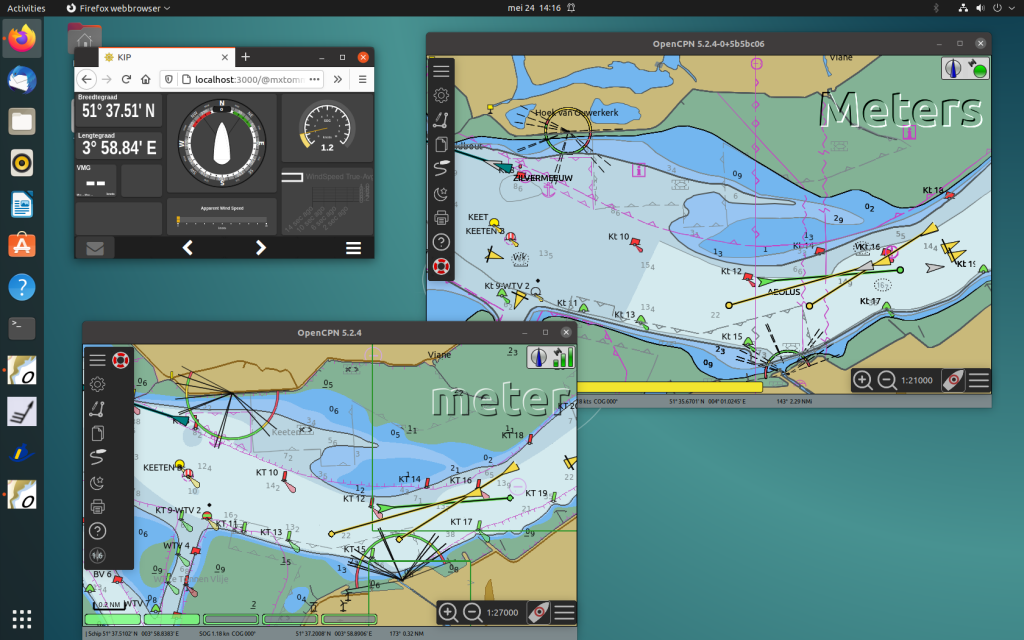

Hier nog een beeld van de oorspronkelijk OpenCPN versie en de flatpak OpenCPN versie,




Bram
Laatst bewerkt: 25 mei 2021 10:08 door brambo.
Alleen ingelogde leden kunnen reageren.
