Onderwerp: Raspberry Pi Nieuws

Nog wat nieuws over de ontwikkelingen van de Raspberry PI.

OpenPlotter heeft de image versie V2 sinds een paar dagen uitgegeven. De image is geheel compleet. OpenCPN, SignalK en XYgrib zijn standaard al geinstalleerd in de image. Uiteraard ook Netwerk en Serial voor de usb ingangen met een "alias".

Ook de Raspberry Pi organisatie heeft een nieuwe versie van het RaspiOS.

Het geheel werkt erg snel zeker als je ook nog de laatste kernel versie 5.10 gebruikt.

Helaas is het nog wel steeds een 32 bits versie. Terwijl de Pi3 en Pi4 64 bits zijn. OpenPlotter komt hiermee direct uit, zodra de RPI organisatie ook de 64 bits versie officieel heeft vrijgegeven. Hier de RaspiOS 64 bits versie al enige tijd in gebruik.

De Ubuntu Groovy Gorilla is standaard 64 bits en werkt ook heel goed met kernel 5.8. Sinds kort kun je ook de OpenPlotter extra's installeren in deze Ubuntu versie.

Inmiddels worden er bij de Sony fabriek in Wales per week zo'n 100.000 stuks vervaardigd.

Totaal zijn er nu meer dan 35 miljoen in gebruik, waarvan 44 % voor industrieele toepassingen.

Het nieuwe Raspberry Pi systeem CM4, bestaande uit een IO board met onder andere een PCIe slot en een losse Raspberry pi 4 module, zijn moeilijk te krijgen. Alleen al deze december maand zijn er 20.000 verzonden.

Ik heb wel het IO board, maar nog niet de RPI 4 module. Dus kan ik het niet testen.

Als u zich thuis verveelt met deze lock-down periode, probeer dan eens de Raspberry Pi 4 met de OpenCPN kaartplotter software. Kan op een HDMI beeldscherm, TV of een HDMI monitor. DVI kan ook maar dan met een verloopje van DVI naar HDMI.

Bram

Is er verschil tussen op een bestaande OP-installatie de updates op de normale manier binnenhalen (apt update / upgrade) en deze nieuwe image installeren? Of kom je in beide gevallen bij hetzelfde systeem uit?

En nog een andere vraag, sorry als hij offtopic is: als ik de kernel van de RPi wil updaten krijg ik een waarschuwing over een partitie die mogelijk te klein is,255 ipv 256 MB. Hoe kan ik toch updaten?

Hallo Brambo. inmiddels ook een wonderlijk apparaatje gekocht, kompleet setje RPI 4 met 8GB.
mooi schermpje en roestbordje kortom prachtig spul.
al een paar pogingen gewaagd om naast de xy grip de opencpn te installeren das eigenlijk het wat ik wil installeren eigenlijk een reserve plotter met de plan mogelijkheden.

nu krijg ik Open cpn niet geïnstalleerd en weet niet hoe de gps muis die ik op mn oude window 10 bakenbak gebruikte( wat een drama ding dat window he)

ik mis momenteel nog de RPI kennis misschien leer ik dat nog he

heb je een paar tips.

Zal je toch eerst de stappen die je zelf hebt gezet nauwkeurig moeten opsommen om te weten waar het mis gaat. Welk stappenplan volg je?

Nauw das denk ut probleem ik weet gewoon denk niet genoeg dus als je de stappen die ik moet zetten even beschrijf dan gaat fellow ut proberen met de kest

Fellowschip schreef :

Beste Fs,

om te beginnen zou ik er de laatste V2 versie van OpenPlotter opzetten. Daar zit OpenCPN en XYgrib al in.

Dus OpenCPn kun je gewoon aanklikken en de Delta ENC kaart kun je ophalen bij Vaarweginformatie van Rijkswaterstaat. Digitale vaarkaarten.

Meestal maak ik zelf in Downloads de map kaarten aan. En zet daarin de kaarten. Kaarten instellingen verwijs je naar die kaart. Het zijn database kaarten, dus even de boel laten organiseren. Standaard staat de betonning aangeven met vierkantjes. In kaartweergave aanklikken papieren kaart inplaats van vereenvoudigd. En in weergave opties hardware versnelling OpenGL aanzetten.

Dan heb je opencpn werkend met een kaart.

Nu je GPSmuis. Dat doe je in OpenPlotter met de applicatie Serial.
Als het goed is staat daar je aangesloten gps muis al in. Let op dat je die een naam geeft (een alias). Waarvoor ? Dan wordt je GPSmuis herkend ongeacht welke poort je het ding steekt.

Dat bevestig je. En dan ga naar het daarnaast gelegen item Verbindingen. En als het goed is staat daar je gpsmuis of de andere naam die je eraan hebt gegeven. Daar klikt je verplaatsen naar SignalK aan. Dan komt de vraag van baud rate van je muis. Dan verder.

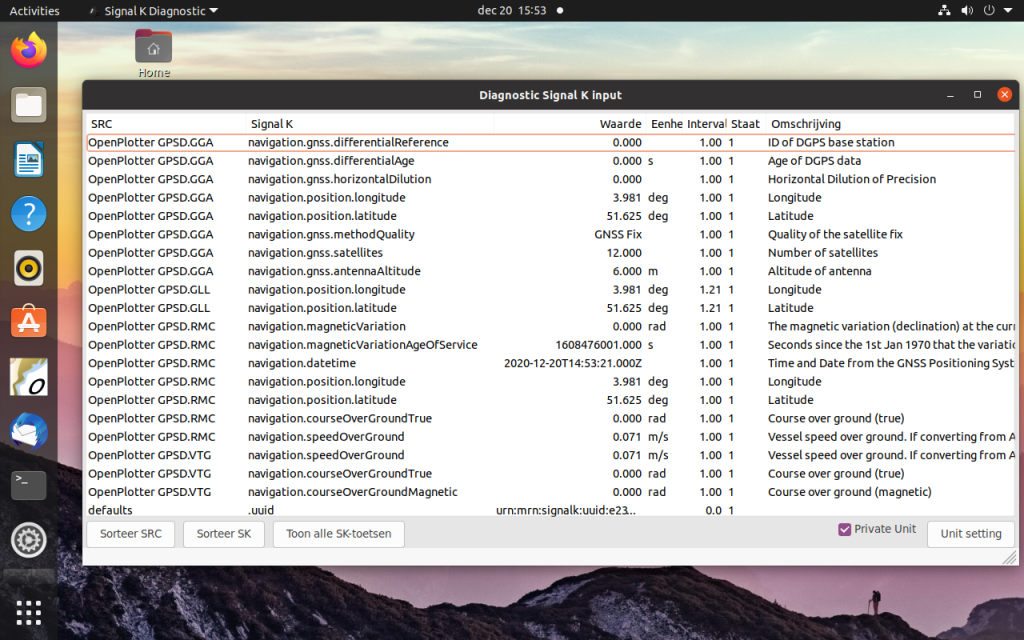

En de SignalK server herstart met de nieuwe verbinding. Zie onderste regel. Nu draait de GPSmuis in de SignalK data server.

Overigens direct in OpenCPN kan ook. Dan doe je serieel, kijk welke instelling aangeven wordt als je GPS muis heeft en de baudrate.

Het enige, wat OpenCPN doet is de invoer vanuit SignalK gebruiken. Als het goed is staat de invoer in OpenCPN op SignalK localhost en poort 3000. Heb je later meerdere invoer verbindingen dan werkt SignalK ook als een multiplexer.

Zodoende komt alles wat in de SignalK server draait in OpenCPN.

XY grib opstarten en de kaart verplaatsen met de pijltjes naar het gebied waar je de grib file van wilt ontvangen. Kader aangeven welk gebied je wilt ontvangen en van welke gribdienst. Dan downloaden aanklikken en de gribfile wordt opgehaald en het weerbeeld verschijnt op de kaart. De gribfile opslaan.

Nu wil je de grib info ook op je kaart van OpenCPN hebben. Ga naar plugins en zet daar de grib plugin aan. De ikoon verschijnt dan in het linker keuze menu. Aanklikken en da je naar de map, want je moet nog aangeven waar de gribfile staat.

Die staat in de map .XYgrib/gribs. De bestanden met een . ervoor zijn niet altijd zichtbaar. Kun je eenvoudig aanzetten met Ctrl-H(ide) en ook uitzetten.

Nu krijg je grib voorspelling op de plaats van de curser. In eerste instantie wordt de kaart verkleind. Maar daarna niet meer.

Je ook nog de stroom en richting op de kaart zetten. Maar dat is een volgende stap.

We horen wel hoe dit verloopt,

Groet,

Bram

Toeter schreef :
Andere vraag:

Een image voor de Raspberry Pi wordt zo klein mogelijk geleverd. Een moderne versie gaat bij de eerste start de partitie automatisch vergroten. Daar zit mogelijk het probleem.

Verder kunnen er ook problemen ontstaan als je een SD kaart formatteert met Windows. Windows ziet geen Ext4 partities.

Je kunt eenvoudig zien hoe je SD kaart is ingedeeld met het programma Gparted.

Even installeren met sudo apt install gparted. Dan sudo gparted. Hier kun je ook de parties zonder verlies van gegevens mee aanpassen. Maar niet die in gebruik zijn.

Je kunt ook eens kijken in raspi-config. Sudo raspi-config en dan bij advanced optie A1 Expand file system. Optie kiezen en met ok afsluiten. Verplaatsen doe met tab.

Groet,

Bram

Dankje Bram we gaan er zo eens aan beginnen met een Leffe

@Toeterbrambo schreef : Even inhaken op de vraag:
Een partitie wordt inderdaad zo klein mogelijk geleverd. Met 32GB hebben distributeurs misschien nog een punt, vanaf een 64GB SD-kaart is er eigenlijk geen reden om de startpartitie kleiner te maken dan 512MB.

128MB is genoeg als je er vanuit gaat dat je de oude kernel weggooit voor je de nieuwe installeert. Als je echt wil experimenteren (en 5.9.xx-kernels) ben je beter af met 512MB of meer, zodat je 2 kernels naast elkaar kunt zetten.
Omdat uitbreiden van de 1e partitie je data overschrijft betekent dat een herinstallatie.

Dat kan handmatig ("a real pain", vooral om uit te leggen).
Dat kan met een installer (niet gebruikelijk voor ARM, als je Ubuntu installeert krijg je de keuze waarschijnlijk.
Dat kan door een goed image te kiezen, de makkelijkste optie maar "trial and error" aka de KWW methode.

Als je wil experimenteren met kernels zou ik zeggen installeer een echte Debian of Ubuntu versie van Linux op je systeem en geen Raspi-OS halfwasje.
Andere opties zijn zeker mogelijk, maar meestal in de categorie "als je het de kennis hebt zo'n aanpassing uit te voeren, hoef je niet te vragen". Of op z'n minst zou je de vraag anders formuleren.

je moet het niet moeilijker maken voor een beginnende Raspberry Pi gebruiker.

De melding van geen voldoende ruimte komt meestal voor omdat er geen expansie is uitgevoerd nadat de image is aangebracht. Een SD kaart van 16 GB is wat krap. Echter als je een 32 GB kaartje neemt heb je ruimte te over.

OpenPlotter op basis van RaspiOS (= Debian) is een mooi startpunt omdat bijna alles er al in is aangebracht.

Je hoeft vrijwel niets extra te installeren. Wel de nieuwe image V2 gebruiken. Die vergroot automatisch de partitie bij de eerste opstart.

Alles werkt direct. Het enige wat ik nog heb moeten installeren is de applicatie om AIS te ontvangen met een DSR-RTL dongle. Calibreren en dan ontvang je de AIS objecten op de kaartplotter scherm van OpenCPN. Je moet uiteraard wel in de buurt van enige scheepvaart verblijven.

De kernel is nu de 5.10 serie geworden. Met als laatste kernel 5.10.1.

Met de laatste Eeprom versie op de RPI kun je ook eenvoudig starten vanaf een USB stick of beter nog zo'n compacte SSD aan de USB3.1 poort. M2 (sata) of PCIe NVMe mini kaartje van 128GB of meer. Kan wel tot 1 TB. Dan werkt het helemaal super.

Zo alles loopt, wat een mooi spul he een Rasp.

Waar kunnen we de stroming optie Vinden Bram.

Trouwens bedankt voor de assist he

Moet het bestandje er nog even bijzoeken. Anders kan ik dat wel even oversturen.

Bestand uitpakken. Dan in OpenCPN ga je naar kaarten getijgegevens en daar voeg je harmonix.idx uit het uitgepakte bestand aan toe.

De getij gegevens zet je aan/uit in de rechts onder menu instelling.

Als je op de een getijde stroom pijltje klikt met de rechter muistoets krijg je de getijde kromme.

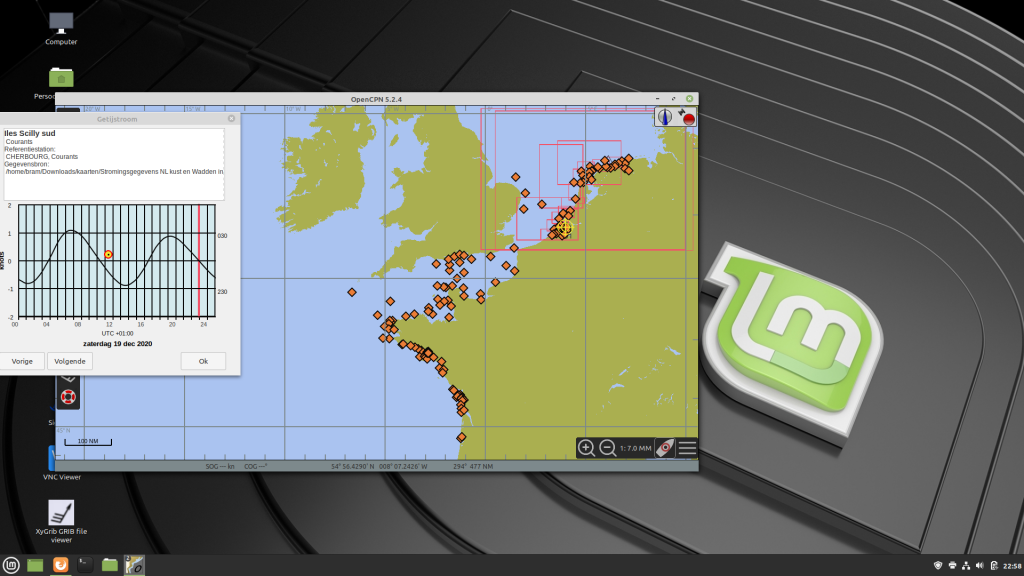

De gegevens zijn beschikbaar niet alleen voor Nederland maar een groter gebied. Zie bijgaande beeld.

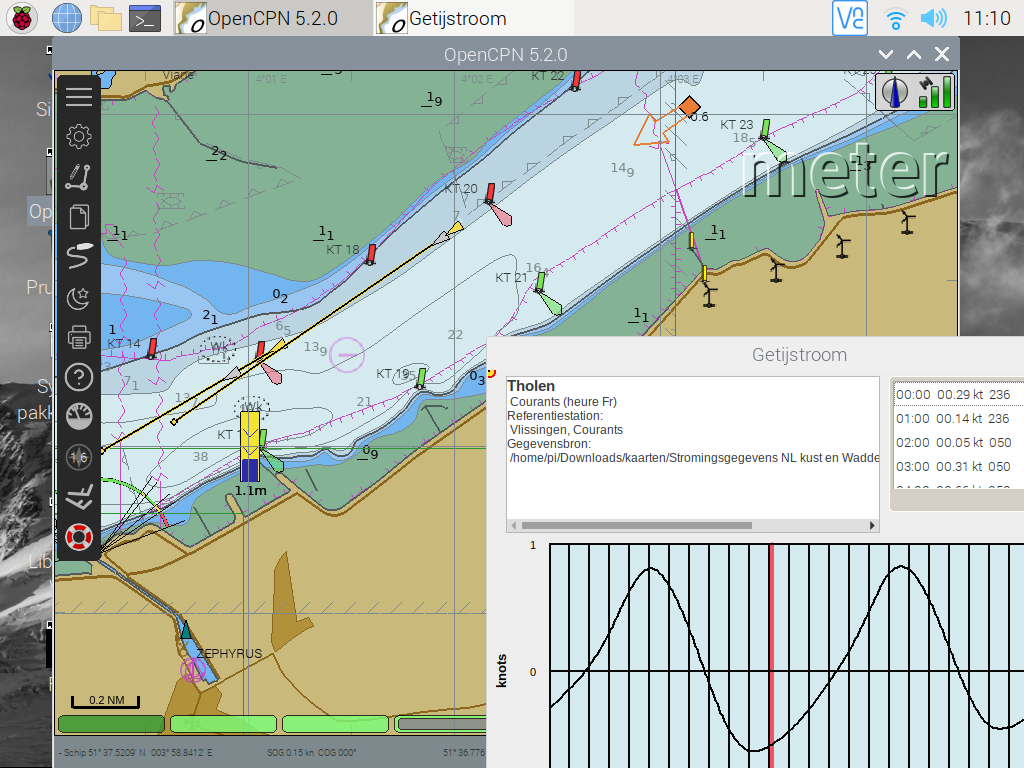

Hier nog een schermafdruk hoe het eruit ziet. Verder kun je ook peilstation aanzetten in hetzelfde menu.

brambo schreef :


Toeter schreef :
Een Linux-systeem heeft vaak minimaal 2 partities:

Mountpoint	Naam	Omschrijving
/	root-partitie	Alles wat niet op andere partities staat
/boot	boot-partitie	Bestanden voor het opstarten, zoals de kernel

Bij RaspiOS is de boot-partitie standaard 256MB, en de root-partitie wordt bij de eerste keer opstarten vergroot tot de rest van de beschikbare ruimte.

Bij Toeter is waarschijnlijk het probleem dat de boot-partitie vol is. Vergroten is niet eenvoudig, omdat de rest van de schijf al is geclaimed voor de root-partitie.

Wat wel zou kunnen helpen is het opruimen van de boot-partitie, door oude kernels weg te gooien.
Je zou dit commando kunnen proberen om ongebruikte software op te ruimen:

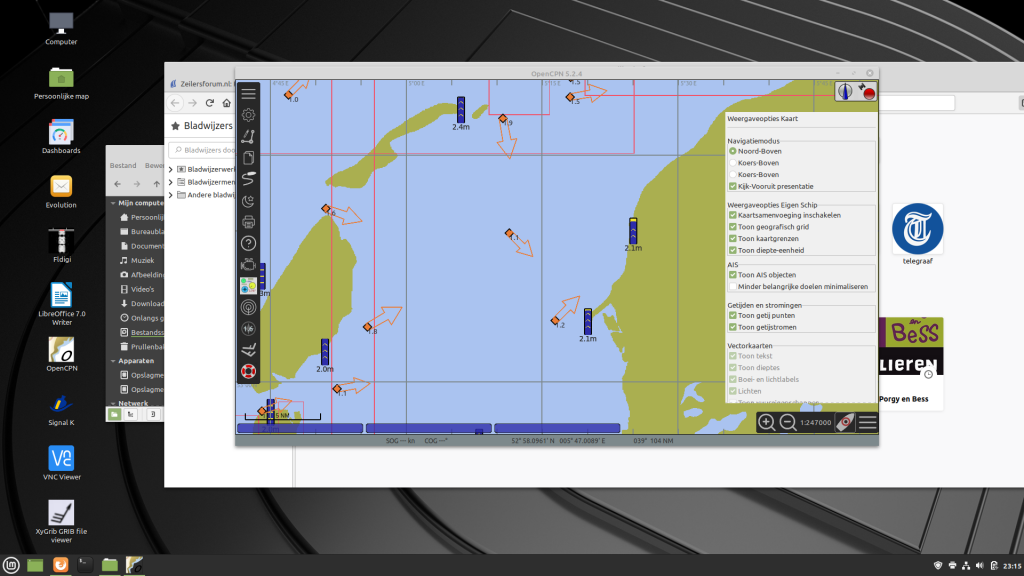

Hier nog een beter plaatje van getijde stroom op de kaart.

Fellowschip schreef :
OpenCPN installeren gaat niet meteen. (Bijna) Alle software voor de RPI staat op internet in een "repository" Een bibiliotheek. Voor Opencpn is de betreffende bibiotheek niet standaard bekend in de RPI. Die moet je bekend maken via de procedure die op de website van OpenCPN beschreven staat.

opencpn.org/wiki/dokuwiki/doku...ion:raspberrypi_rpi2

Je kunt ook het image van Brambo gebruiken. Voor mij werkte dat niet. Maar dat zegt niks voor jou.

Fellowschip schreef :
Let op: Hier zit 1 instinker in: de getijde software kijkt naar de systeemtijd. Dus de tijd waarvan de RPI denkt dat die klopt. Zonder internet verbinding is dat een andere als de echte tijd!!! Dus let bij het bekijken van de pijlen en de grafieken op de bijbehorende tijd en datum!

Beste Joop, mijn image van destijds is al van heel lang geleden. Inmiddels zijn er zoveel verbeteringen aangebracht en ook de 64 bits versie werkt zoveel beter.

Tijd is beschikbaar van internet. Als er geen internet beschikbaar is, dan is er ook nog de tijd van de GPS. Die is toch meestal wel in gebruik tijdens de vaart.

Tijd om eens een nieuwe versie in elkaar te zetten.

Groet,

Bram

brambo schreef :
Aha, ik snapte het al niet. Dacht “waarom werkt het gewoon altijd bij mij”? Maar, ik gebruik de plotter inderdaad met GPS. Wel zo makkelijk

Nog een laatste nieuwtje. Die mooie Argon behuizing met instelbare ventilator. Instelbaar zodat deze met gering vermogen pas aanslaat op circa 50 o C.

Een alu kastje met twee pilaren voor de koeling van de processor.

Die is er nu ook in een versie met een aansluiting voor een M2 SSD module.

Heb je al zo'n mooi behuizing van de eerste versie, dan heeft Argon hiervoor ook een ander vervangend onderdeksel waar de SSD in past. Kosten $ 20,-.

Let op !. Is er voor een M2 sata versie en niet voor een PCIe NVMe.

De Pi start, zoals eerder aangegeven eenvoudig hiervan op zonder een SD kaart

Bram

brambo schreef :
Aha, zoiets heb ik nog nodig (nu nog tevreden met SD kaarten, maar als een case met geïntegreerde aansluiting voor SD kaart is toch wel handig (had nog geen goede behuizing...)

Heb hem voor 38 euro op Ali gevonden.

Zijn er ergens nog betere aanbiedingen? Anders bestel ik hem vandaag (en zal er een review van posten zodra ik hem binnen heb...)

Groet!

Menno schreef :
Bedankt voor de reacties. Wordt bij OpenPlotter in het normale updateproces nooit de kernel geupdatet?
Ik heb het simpel opgelost: backup van de SD gemaakt en daarna rpi-update gedraaid, foutmelding genegeerd. Ging allemaal prima, dus ik draai nu kernel 5.10.

De kernel wordt wel degelijk tegelijk met de rpi udates uitgevoerd. Alleen met stable versies.

Met rpi-update krijg de laatste beta versie van de kernel. Met daarbij de waarschuwing deze niet te gebruiken voor dagelijks gebruik.

Mijn ervaring is dat je deze kernels prima kunt gebruiken en dat deze zelden problemen opleveren. Je hebt dan wel steeds de laatste stand van zaken met de nodige verbeteringen.

In de terminal het commando uname -r dan krijg je de kernel versie.

V7 versie is de 32 bits en V8 is de 64 bits. Worden allebei tegelijk opgewaardeerd.

Laatste kernel versie 5.10.3

sudo apt autoremove (aan elkaar geschreven) dan worden niet meer gebruikte items, waaronder oude kernel installaties verwijderd.

Bram

brambo schreef :

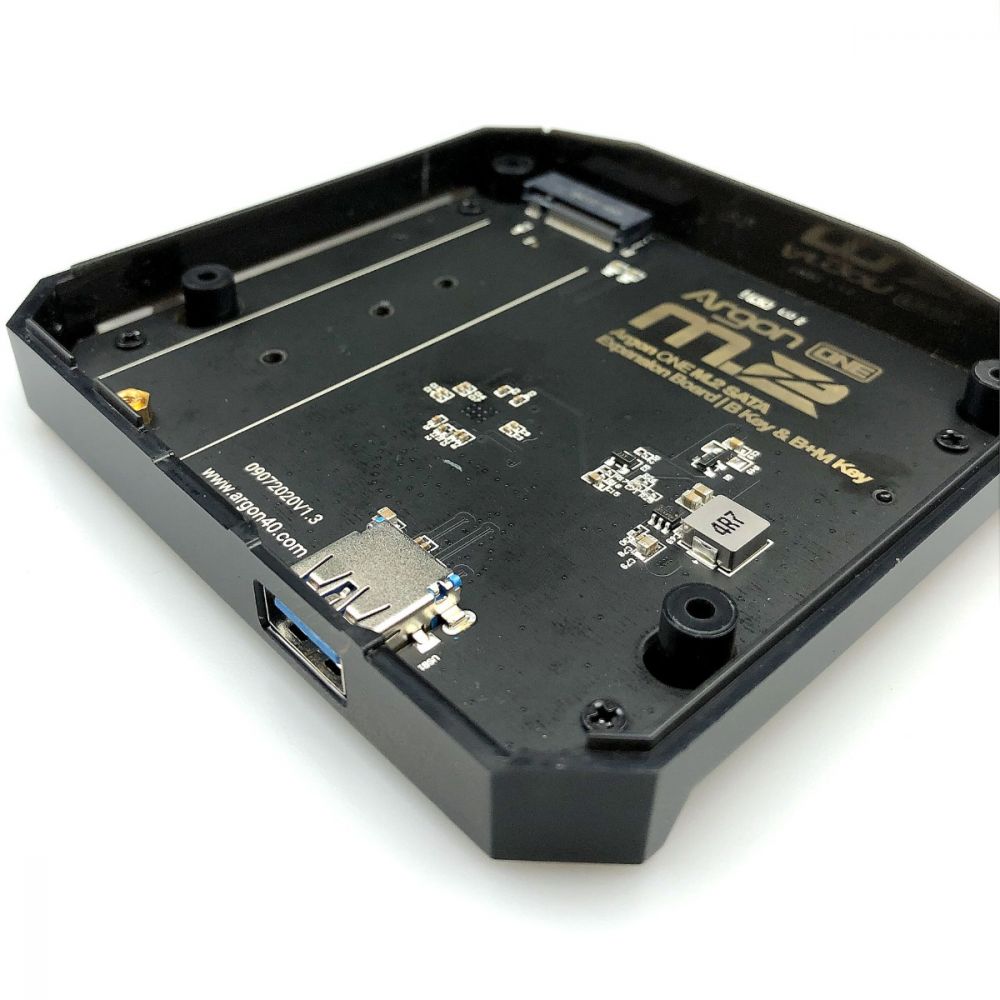

Inmiddels dit onderdeksel binnen gekregen alsmede een nieuwe versie van het Argon(one) M2 V2 kastje. Het verschil met eerdere versie is dat er nu twee normale HDMI poorten verticaal zijn aangebracht.

Het onderdeksel met de aansluiting voor een SSD (ATA, geen PCIe) past op beiden. Dus een eerder gekocht kastje kun je eenvoudig voorzien van nieuw wat hoger deksel.

Opmerkelijk is wel dat je niet meer bij je SD kaartje kunt komen zonder het onderdeksel te verwijderen.

Echter met een SSD heb je in principe geen SD kaartje meer nodig.

Nieuw is ook de ingebouwde infra-rood ontvanger. Toepassing is mij niet geheel duidelijk.

Je moet de laatste Eeprom versie op je RPI4 aangebracht hebben. Ziet er verder mooi uit met alle aansluitingen aan een kant.

Overigens de aansluiting is gewoon usb3.1 met een uitwendig brugstukje naar de usb3.1 poort van de RPI4.


Bram
