Onderwerp: Raspberry Pi4 openplotter vragen

Hallo Bramster,

Om in signalK bij de connecties te komen moet je inderdaad inloggen. Als je niet ingelogd bent, zie je alleen maar volgende opties:
- Dashboard
- Webapps
- Data Browser

Zodra je ingelogd bent, zie je onder het uitklapmenu 'Server' de optie 'Data Connections'.

Inzake menubalk links:
Wellicht kun je overwegen in de settings van OpenCPN onder keuze 'User Interface' de keuze 'Show Menu Bar'activeren. Dit zorgt ervoor dat je via de menubalk bij alle keuzes van OpenCPN kunt.

Mvg.

Voor SignalK moet je inderdaad inloggen. Echter als je verbindingen wilt maken dan doe je dat bij voorkeur in de OpenPlotter Serial. Daar staan als het goed is je verbindingen. Aanklikken en dan een naam geven (in alias). gsmmuis bijvoorbeeld.

Activeren en nu staat gpsmuis in de volgende tab verbindingen. Aanklikken en aangeven verplaatsen naar SignalK. De volgende vraag is dan de baudrate. Dan zie je onderaan de server herstarten en staat je gpsmuis in de SignalK server. En wordt deze herkend aan de naam ongeacht in welke usb poort je de gpsmuis steekt.

In SignalK zie je rechts boven een gestreept vakje en daar staat de keuze van inloggen.

Gebruiker is Pi en raspberry. Kun je veranderen. Tweemaal admin en admin werkt meestal ook.

Vergeet niet als je wat aanpast de SignalK server te herstarten.

In de laatste SignalK server is er ook een optie om Seatalk 1 te ontvangen via een eenvoudig boardje van circa € 10,-.

MXTommy Kip is in de dasboard opties van OpenPlotter. De SignalK verbinding is localhost:3000
Zo kun je dat ook aangeven in een willekeurige browser. Is eenvoudig HTML.

Heren bedankt voor de snelle terugkoppeling.
Ik ga ermee aan de slag. Hopen dat ik het nu voor elkaar krijg.

Met zo een forumnaam moet dat zeker goed komen!

roozeboos schreef :
Ik vrees dat ik het forumlid Brambo geen eer aan ga doen met mijn kennis inzake RPI's.

Komop joh: laatste “apt sudo update upgrade distro” installeren en het werkt nog sneller en beter dan ooit tevoren!

De "laatste" is wel erg rekbaar, dat dan weer wel.

Nou ik ben noest aan de slag gegaan.
Een hoop dingen wijzer geworden maar ook wat tegenslagen.
Probeerde via het originele Raspberry touchscreen 'twofinger' klik aan de gang te krijgen.
Verschillende oplossingen geprobeerd wat uiteindelijk resulteerde in dat het gehele OS chraste.
Uiteraard geen backup gemaakt. O-charts kaart weer kwijt (argh 3 x maal) en zo maar door.

Ik heb besloten het over een andere boeg te gaan gooien.
OpenCPN via android en wss een quark met GPS / AIS en seatalk input.
Deze via wifi de data laten weergeven in Navionics en of OpenCPN op android basis.
Ben al een paar maanden aan het knutselen maar ik heb gemerkt dat ik op de Raspberry met openplotter gewoon geen vat kan krijgen.
Als ik aan boord ben en er gaat wat mis wil ik het wel kunnen oplossen. Dus ik geef het op.

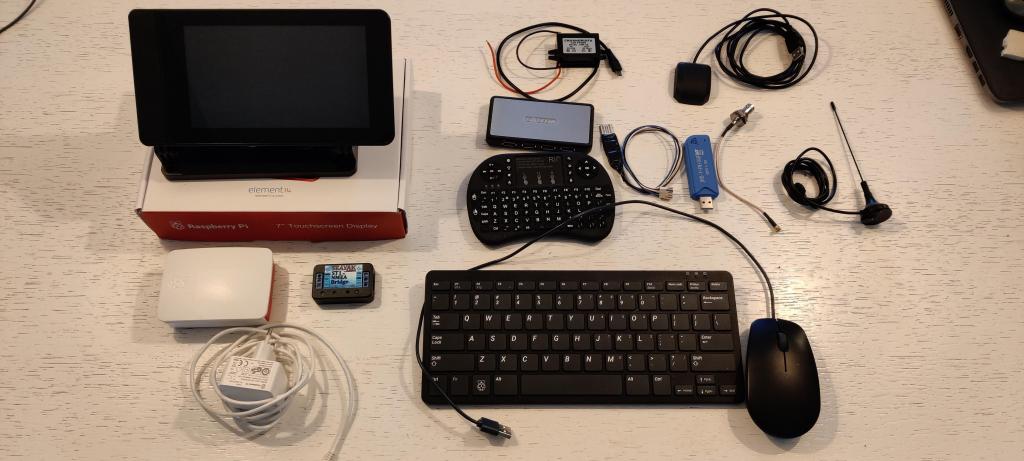

Nu hou ik wel een hele bende aan Raspberry spullen over waaronder:

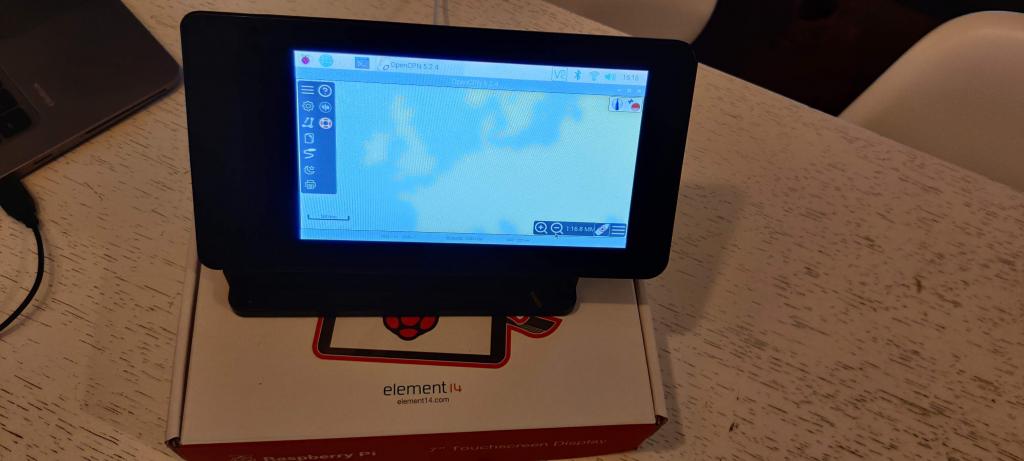

- Originele Rasberry Pi touchscreen met behuizing + doos en extra onderdelen.
- 1 x Raspberry Pi 4 2GB ram (met een schoon geïnstalleerde OpenPlotter erop)
- 1 x Raspberry PI 3B
- Originele Raspberry pi voeding 3.0A
- Raspberry pi toestenbord en muis (bedraad)
- Bluetooth toetsenbord / muispad toetsenbord
- DVB+T+FM+DAB ais stick met losse antenne en verloop stekker
- GPS USB muis
- USB hub 12 volt
- Yakbitz seatalk naar nmea0183 converter
- USB naar serieel kabel
- 12 volt 3amp naar usb voeding

Ik zal het hele setje onder de te koop afdeling zetten, wellicht heeft 1 van jullie er interesse in?
Sorry maar heb het echt geprobeerd.

Tja, als je niet eens de moeite neemt om een backup SD kaartje te maken, dan vraag je zelf om problemen. "Uiteraard geen back-up gemaakt ????" is niet een erg slim idee.

Les 1 is namelijk, dat als je wat gaat aanpassen maak dan eerst een back-up kaartje.

Is kinderlijk eenvoudig. Het enige wat je nodig hebt is een usb kaarlezertje van een paar Euro's. De software hiervoor zit al standaard in de Raspberry.

Als je O-charts beveiligings dongle gebruikt zijn je kaarten nooit weg. Werken dan op ieder ander systeem met behulp van de dongle beveiliging.

Het is in principe simpel als je eenvoudig de richtlijnen volgt. Er kan met OpenPlotter erg veel mee. Dat is misschien de handicap als je allerlei dingen door elkaar haalt. Zo maar wat gaan klooien, dan is dit het resultaat.

Groet,


Bram




Bramster schreef :

Ik ben wel geinterhseert in het scherm

Hoi Brambo,

Het klopt allemaal wat je schrijft. Was ook niet handig, normaal maakte ik wel een backup maar was het nu simpelweg voor deze installatie vergeten. En dat was wel voor mij een beetje de druppel. Ik heb er heel wat uurtjes werk in gestoken maar het gaat gewoon boven mijn pet met wat ik ermee wil doen / bereiken.

Ik verwijt ook niemand anders dan alleen mijzelf. (probeerde dit in het bericht ook wel door te laten schemeren). Ik heb er wel een hoop van geleerd! Waaronder dat ik mijn vrije tijd liever besteed aan andere zaken dan uren hiermee rommelen

Niet iedereen is zo bekwaam en bevlogen als jij Bram, wat betreft Rpi
en openplotter. Je moet wel een beetje computernerd zijn om het allemaal
aan de praat te krijgen en dat zijn we niet allemaal.
Hier ook een Rpi 3B+ openplotter project na een seizoen in de kast gegooid.
Niet omdat het niet lukte, maar gewoon omdat het niet fijn werkte .
Constant nadenken wat je doet of juist niet moet doen bij een systeem
wat eigenlijk plug and play moet zijn en betrouwbaar. Ook ik was er wel
klaar mee.
Na wat berusting zet ik de Pi nu in als wifi-multiplexer voor gps en ais data.
Aanzetten en vergeten maar . Ik navigeer op een Samsung tablet met Wingps
marine + met Dkw kaarten, actuele updates van kaart, getij en weer.
Wanneer we wat verder weg gaan nemen we de tablet van mijn partner ook mee, met
dezelfde Stentec software en kaarten. Eén in de kuip en de ander binnen aan
de lader, werkt perfect en ik heb niet meer het knagende gevoel van wat er nu
weer mis kan gaan met de Rpi, want één keer iets verkeerd doen heeft grote
gevolgen. Natuurlijk heb ik nog een backup sd kaart aan boord, maar die is niet
echt nodig omdat ik de Pi niet meer aanraak. Voorlopig voor mij geen Sudo gedoe
meer. My 2 cents.

A

Je hoeft helemaal geen computer maniak en bevlogen te zijn. Het is gewoon Linux.

Ik heb voor een aantal mensen een kopie SD kaartje gemaakt met vrijwel alles er op en eraan. Dan is het vrijwel direct plug and play (zonder pray). Aantal kaarten staan er ook al op.

Let wel op, dat OpenCPN het twee vinger in- en uitzoomen niet ondersteund. Dit werkt met de plus en min onder in het scherm.

De 64 bits versie werkt hier perfect en een erg snelle scherm beweging.

Kijk nu naar de AIS objecten die binnenkomen via mijn DSR-RTL dongle.

Met OpenCPN bedienbaar op mijn Chromebook via het OpenPlotter Wifi Access punt en de ingebouwde RealVNC server.

Het enige wat op de Chromebook nodig is, is een VNC client.

Er zijn maar weinig systemen waar dit allemaal mee kan. Maarrr ! Het vergt wel enige moeite om het allemaal tegelijk te laten werken. Er zijn instructies beschikbaar voor OpenCPN en OpenPlotter.

Bram

goed besluit Bramster, het moet wel leuk blijven.

Ik heb er weer zin in gekregen nadat ik een nuttiger doel heb gevonden voor m’n nu gebruikte Intel Compute Stick. Heb RPi 4 met 8 Gb, Flirc kastje en USB3.1 SSD besteld.

Hoeft niet meer te doen dan:
-64 bit systeem
-WiFi AP (zodat iPad zonder router kan verbinden met Pi) en cliënt naar B&G GoFree NMEA streamer
-Headless naar iPad 13” (ik wil virtuele desktop draaien met die resolutie)
-Alleen OpenCPN op basis van NMEA data Wireless TCP/IP; geen Openskipper, Signal K of multiplex dingen
-oeSENC kaarten met fingerprintsysteem

Van welke basis-installaties kan ik het beste uitgaan?

Nachtvlinder schreef :
Bram lief aankijken, SD kaartje naar hem sturen, en dan stuurt hij het kaartje voorgeïnstalleerd terug.

Zo ging het bij mij. Draait al een jaar perfect. 0x vastgelopen of gezeur. (Maar ik klooi er niet aan. Gewoon als plotter gebruiken).
Ga in deze lockdown er wel een Pi bij kopen, om lekker te klooien... (maar dat doe ik dus niet met m’n plotter...)

Heb ik al eens gedaan en Bram had dit keurig verzorgd, maar wil nu snappen welke installatie stappen er doorlopen moeten worden

Nachtvlinder schreef :
Beste N-vlinder,

zoals al eens eerder gedaan. Ik kan eenvoudig even een kaartje kopieren met de allerlaatst 64 bits versie en kernel versie 5.10.5 van het RaspiOS. Met alles er al op inclusief die diverse kaarten en de instelling van de Oesenc plugin.

Zou wel sterk de Oesenc fingerprint afraden. Neem gewoon die Oesenc USB beveiliging dongle.

Dan kun je dezelfde Oesenc kaartenset op ieder ander systeem laten werken. Ook op Windows door simpel de usb dongle te verplaatsen.

Daarna kun je allerlei aanpassingen doen. Het 64 bits RaspiOS is nog steeds niet officieel uit om reden van de uitwisselbaarheid van de oudere 32 bits systemen.

Ubuntu Groovy Gorilla, ook 64 bits, kan ook. De meeste OpenPlotter extra's werken hierop ook. Alleen de Netwerk instellingen niet en die heb je nodig voor de Wifi Access Punt.

Je zult versteld staan hoe goed het werkt.

Groet,

Bram

Aanvulling: SignalK zou ik zeker adviseren als je meerdere invoerstromen wilt gebruiken of NMEA2000 invoer/uitvoer.

Je kunt vanuit Serial de verbindingen eenvoudig naar de SignalK server verplaatsen. Je had toch al zo'n Actisense NGT-1 ? Doet het perfect via SignalK naar NMEA183 bijvoorbeeld.

Dankjewel.

Ik heb idd nog een NGT-1 liggen; dan zou ik om de NMEA server heen kunnen en kunnen schrijven!

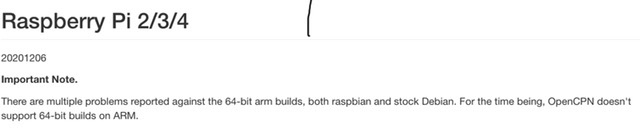

Ik lees wel dit over de 64 bit OpenCPN; jouw ervaringen zijn wel positief?

Nachtvlinder schreef :
Beste Nachtvlinder,

Het lijkt mij een onjuist bericht. OpenCPN ondersteunt al geruime tijd het programma op ARM systemen.

Ik gebruik al geruime tijd de 64 bits RaspiOS versie en geen enkel probleem ervaren. De basis software is gewoon Debian.

Met de NGT-1 in SignalK kun je NMEA2000 ontvangen via SignalK/Canboat en ook verzenden.

Mengt als multiplexer NMEA183 en NMEA2K. De enige link naar OpenCPN vanuit de SignalK server is via directe invoer van SignalK in OpenCPN (signalk localhost en poort 3000). Route informatie vanuit OpenCPN naar SignalK kan ook. Vandaaruit kun je data weer uitvoeren naar instrumenten of autopilot in de gewenste formaten.

Mooi is ook het instrumenten paneel MXTommy Kip. Hiermee kun je alles zichtbaar maken met diverse meters, getallen of grafieken wat er draait in SignalK.

Het is volstrekt logisch om de kaartplotter software en de datastromen te scheiden via de SignalK data server/multiplexer.

Groet,

Bram

Ik ben deze winter aan het knutselen geslagen. Nu heb ik een Quark Elec (QK-A026, voor zowel AIS, als GPS) in Opencpn. Het liefste wil ik nu nog m’n MacBook scherm delen met m’n iPad in de kuip. Nu had ik bedacht dit via realvnc te doen, maar dit lijkt niet te werken. De QK-A026 maakt een WiFi signaal, waarmee m’n MacBook draadloos wordt gevoed. Heeft er iemand ervaring om via dit WiFi netwerk ook de VNC op te zetten?

Ben bang dat dat direct via de Quark niet mogelijk is.
Je zal een extra "router" moeten gebruiken voor je lokale netwerk.
Daarvoor zou je een raspberry pi kunnen gebruiken, voordeel is dat daar de VNC Server al op staat en dat je dat geen extra geld kost.
Als je die pi als wifi accespoint instelt en alle devices daarmee verbind dan zou zowel de Quark data als VNC beschikbaar moeten zijn.

Edit: Sorry die VNC op de pi kun je natuurlijk niet gebruiken voor de verbinding tussen Macbook en Tablet.

sv Goesting schreef :
Je zou eens naar de app screens voor iOS kunnen kijken, misschien dat die doet wat je wilt: edovia.com/en/screens-ios/

Ik heb voor mij de ideale oplossing gevonden, in de vorm van 'duet display'. Via deze software kan je d.m.v. je oplaad snoertje van de iPad je iPad als tweede scherm instellen op je laptop. dit geeft een stabiele verbinding met als bijkomend voordeel dat m'n iPad opgeladen blijft d.m.v. de laptop...

Nou, RPi 4 8 GB gekocht met Flirck alu behuizing en Intenso 128 GB USB SSD drive.

www.amazon.nl/Intenso-Portable...a-439256236290&psc=1

Daarop RaspiOS geïnstalleerd en geupgrade naar 64 bit versie (ook alle andere updates/upgrades). Voor USB boot de eeprom firmwareversie vergeleken en geflashed. Firmware laatste versie is van Jan nog.

OpenCPN geïnstalleerd met RWS ENC kaarten als stresstest.

Paar bevindingen:

-USB boot werkt niet in UAS mode (incompatibility tussen JMicron chipset in SSD en RPi kernel). Bekend probleem (achteraf...) Met een “quirck” waarbij SSD zich als storage device gedraagt werkt dit wel, maar verlies ik zo’n beetje alle snelheids en robuustheidswinst tov SD kaartje. In m’n Windows laptop werkt deze SSD wel supersnel zoals het hoort.

www.raspberrypi.org/forums/viewtopic.php?t=245931

-OpenGL in OpenCPN werkt niet bij virtuele desktop in RealVCN, alleen bij HDMI mirror. Niet handig want ik heb virtuele desktop nodig om iPadPro resulolutie (2732 x 2048) te draaien.

Performance valt (ik denk door beide issues) tegen.

-Wat doet de “Software OpenGL” optie in OpenCPN?
-in Raspi-config vind ik (even uit m’n hoofd) “GL enable”. Setting maakt niet uit voor bovenstaand issue. Wat doet dit?
-Hoe weet ik welke USB SSD drives wel werken? Ik zie niet wrlke chipset gebruikt wordt voirdat ik iets koop en aansluit...
