Onderwerp: Voeding aangesloten - RPi gesloopt?

Voeding aangesloten - RPi gesloopt? 19 juli 2021 17:38 #1306274

  • Koentje
  • Koentje's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 138
Na enkele uren op google zonder een sluitend plan te hebben geformuleerd durf ik jullie om advies te vragen.

Na wat thuis experimenteren heb ik onlangs een RPi 3B+ met Openplotter en geladen met O-charts meegenomen om aan te sluiten aan boord. Via USB gekoppeld aan de AIS waaruit ik keurig GPS en targets ontving. Omdat headless toch maar z'n beperkingen heeft, heb ik er een LCD-schermpje bij gekocht en aangesloten. Het werkte allemaal prachtig via de USB-telefoonlader in de navigatiehoek.

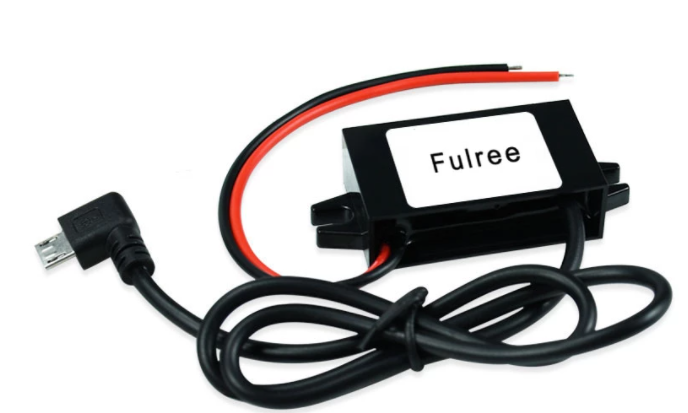

Bij stap 2 ging het mis: ik wilde de pi aansluiten op eigen eigen voeding, en daarbij gebruikte ik een uit China geïmporteerd convertertje (soortgelijk aan op de afbeelding). De pi startte niet goed op, en vanaf dat moment toont hij alleen nog een rood, continu brandend lampje, op welke voeding ik hem ook aansluit. Dit zou een probleem met de SD-kaart aangeven, maar die werkt prima (start gewoon op in een andere Pi).



Het frustreert me dat ik niet weet wat er mis ging, zodat ik de fout de volgende keer misschien weer maak. De volgende gedachten gingen door mijn hoofd:

1. Is de pi wel stuk? Ik dénk dat een en ander samen hing met de nieuwe voeding, maar zit daar ook de oorzaak?
2. Heb ik toch plus en min van de converter omgedraaid en zo een verkeerd voltage gegeven en zo de pi stukgemaakt? (wel vooraf gecheckt met multimeter dus zou niet moeten).
3. Geeft de converter een te hoog /verkeerd voltage? En hoe meet ik dat zónder het draadje kapot te knippen (micro-usb is te priegelig om de spanning te meten).

In het kader van oplossingen:
4. Moet ik gewoon een betrouwbare converter kopen en hopen dat het de volgende keer heel blijft?
Laatst bewerkt: 19 juli 2021 17:41 door Koentje.
Alleen ingelogde leden kunnen reageren.

Voeding aangesloten - RPi gesloopt? 19 juli 2021 18:09 #1306291

  • AdB
  • AdB's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 2588
Lees dit artikel eens.
www.htgsd.com/information-tech...d-light-green-flash/
Kan een beschadigde SD kaart houder zijn of een overleden RPI.
Probeer eens op te starten met een SD kaartje op een grote usb-poort met een SD card
houder.Dan weet je meer.

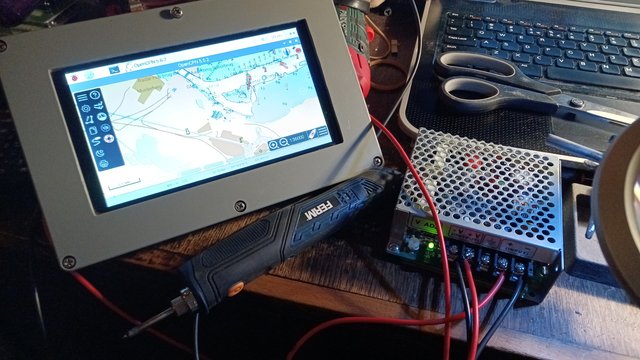

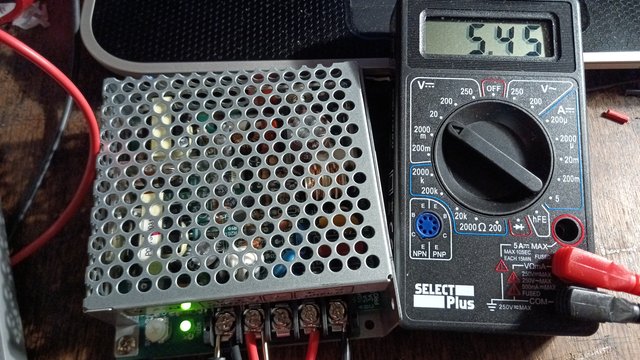

Qua voeding is hier al het een en ander geschreven en de algemene uitkomst
is dat een Meanwell voeding 12v - 5v een van de beste oplossingen is.
www.meanwell.nl/products/Meanw...V-10A__SD-50A-5.aspx

Omdat het boordnet nooit excact 12v is, denk aan laden aan de walstroom of op de motor,
maakt deze voeding een stabiele 5v voeding voor de Rpi.

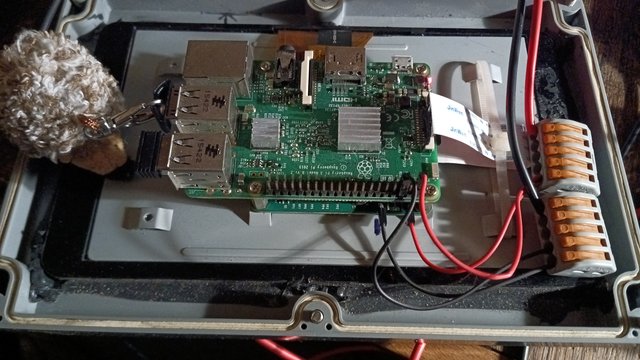

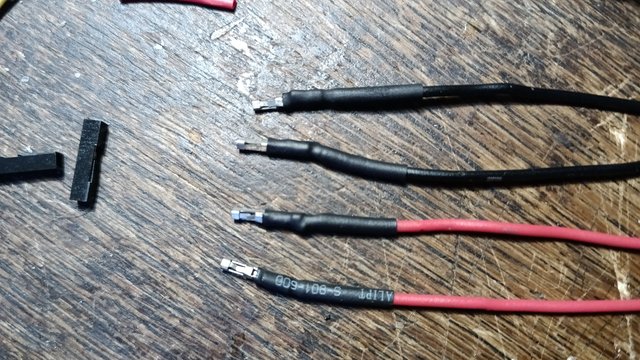

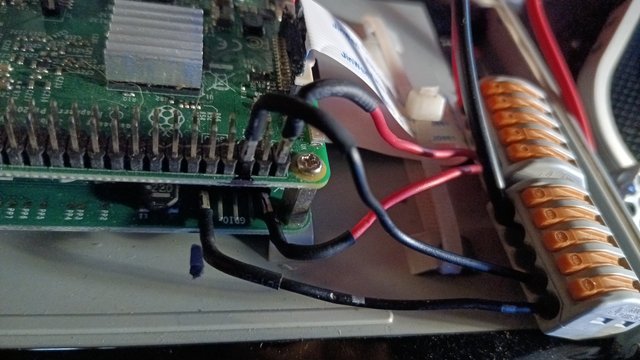

De voeding kan je aansluiten met een door geknipt micro-usb kabeltje, maar ik
zou hem via een header aansluiten.

A
Tornado sport
Een monohull is eigenlijk een multihull die niet "af" is...
Alleen ingelogde leden kunnen reageren.

Voeding aangesloten - RPi gesloopt? 19 juli 2021 18:20 #1306296

Heb je ergens een galvanische scheiding toegepast, of zijn alle nullen hard gekoppeld?
Alleen ingelogde leden kunnen reageren.

Voeding aangesloten - RPi gesloopt? 19 juli 2021 18:28 #1306300

  • AdB
  • AdB's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 2588
Nachtvlinder schreef :
Heb je ergens een galvanische scheiding toegepast, of zijn alle nullen hard gekoppeld?

Probleem begon met het aansluiten van de Chinese voeding.
Daarvoor werkte het op usb voeding prima.
Je hebt gelijk om hier voor te waarschuwen maar lijkt me niet
het probleem hier.

A
Tornado sport
Een monohull is eigenlijk een multihull die niet "af" is...
Alleen ingelogde leden kunnen reageren.

Voeding aangesloten - RPi gesloopt? 19 juli 2021 18:34 #1306302

Je hebt gelijk: de USB voeding zal ook ongeisoleerd zijn geweest. Excuus voor dit dwaalspoor
Alleen ingelogde leden kunnen reageren.

Voeding aangesloten - RPi gesloopt? 19 juli 2021 19:12 #1306324

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5619
De RPI is gevoelig voor een goede voeding. Er zijn goede ervaringen met de MainWell geisoleerde en gestabiliseerde voeding. Kosten ook maar net iets meer dan € 25,-. Je moet er dan wel een goede voedingsdraadjes bij toepassen. Veel van de usb spullen hebben erg dunne draadjes. En de voeding moet 2,5 Amp kunnen geven. Allemaal redenen waarom een RPI niet goed werkt.

Je moet ook uitkijken dat je niet teveel stroom afneemt van een usb poort voor bijvoorbeeld een DSR-RTL dongle voor Ais ontvangst.

Veel zaken zijn te herleiden door gebrekkige voeding, zoals die via een "sigaren aansteker" aansluiting.

Er is erg veel gebrekkig spul op de markt en dat moet je voor navigatie doeleinden niet hebben.

Bram
Alleen ingelogde leden kunnen reageren.

Voeding aangesloten - RPi gesloopt? 19 juli 2021 19:35 #1306335

  • Gerard
  • Gerard's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1040
Koentje schreef :
In het kader van oplossingen:
4. Moet ik gewoon een betrouwbare converter kopen en hopen dat het de volgende keer heel blijft?
In het kader van voorkomen is beter dan ... :
Waarom geen voor de Pi aanbevolen voeding gekocht? Wat zijn de kosten van jouw gok nu?
Varen is plezier voor twee (Gerard van Katwijk).
Laatst bewerkt: 19 juli 2021 19:36 door Gerard.
Alleen ingelogde leden kunnen reageren.

Voeding aangesloten - RPi gesloopt? 19 juli 2021 19:39 #1306340

  • Calidris
  • Calidris's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 19765
Probeer de pie eerst eens op de standaard adapter, ipv de chinese variant.
Actieve & handige vrijwilligers gezocht: www.palingaak.nl/

ZF informatie kanaal Telegram: t.me/zeilersforum
Alleen ingelogde leden kunnen reageren.

Voeding aangesloten - RPi gesloopt? 19 juli 2021 19:51 #1306352

Gerard schreef :
Waarom geen voor de Pi aanbevolen voeding gekocht? Wat zijn de kosten van jouw gok nu?

Noem ff welke dat volgens jou zou moeten zijn dan… :unsure:
Ff Googelen levert als resultaat dat iedereen maar zelf iets kiest dat geschikt lijkt.
Verder is er altijd de leuke discussie of je moet voeden via de speciale USB aansluiting of via de header (dat laatste mag ‘officieel’ niet, maar dat werkte voor mij beter dan via USB)
Alleen ingelogde leden kunnen reageren.

Voeding aangesloten - RPi gesloopt? 19 juli 2021 20:14 #1306371

  • brambo
  • brambo's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 5619
Neem voor thuis de originele RPI voeding. Voor aan boord de Mainwell SD-25A-5.

Heeft ook nog een beveiliging voor de inschakel puls. En neem een goede connector kabel en niet zo'n prul kabeltje. Is geisoleerd en gestabiliseerd. Je kunt ook het voltage wat bijtellen. Hier op 5.1 volt.

Bram
Alleen ingelogde leden kunnen reageren.

Voeding aangesloten - RPi gesloopt? 19 juli 2021 20:25 #1306381

  • Gerard
  • Gerard's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1040
ReinierZeilt schreef :
Gerard schreef :
Waarom geen voor de Pi aanbevolen voeding gekocht? Wat zijn de kosten van jouw gok nu?
Noem ff welke dat volgens jou zou moeten zijn dan… :unsure:
Middels zoeken* op "Voeding voor Raspberry Pi" kom je bij kiwi-electronics.nl/raspberry-pi-stroomvoorzieningen
Dat zou je uit de brand moeten helpen. Geen dozenschuivers maar een betrouwbare zaak met gedegen kennis.

* Ik "Google" nooit maar gebruik www.startpage.nl of www.duckduckgo.com omdat die veel uitgebreider zoeken maar vooral omdat ze je niet volgen of persoonsgegevens verzamelen en onder Europese strenge privacywetgeving vallen.
Varen is plezier voor twee (Gerard van Katwijk).
Laatst bewerkt: 19 juli 2021 20:35 door Gerard.
Alleen ingelogde leden kunnen reageren.

Voeding aangesloten - RPi gesloopt? 19 juli 2021 21:39 #1306423

  • AdB
  • AdB's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 2588
Jes*s Gerard, Lees je de vraag en beschrijving wel van Koentje de
Topic Starter?
De link die je geeft verwijzen naar 230v adapters voor een RPI, dat is nou
precies wat hij niet wil.
Perfect voorbeeld van topic vervuiling weer...

A
Tornado sport
Een monohull is eigenlijk een multihull die niet "af" is...
Alleen ingelogde leden kunnen reageren.

Voeding aangesloten - RPi gesloopt? 19 juli 2021 21:49 #1306424

@Gerard: als ik niet weet waar ik het over heb, dan reageer ik (dus) ook niet. Ik stelde mijn vraag dus ook niet zomaar…
Zoals de vorige poster al aangaf: lees eerst even goed het bericht van TS. Als het zo simpel en vanzelfsprekend was dat er originele Pi voedingen zijn voor aan boord (dus 12V naar 5V USB, met ook nog enige stroom), dan sloeg je reactie ergens op. Nu dus niet

Er zijn uiteraard wel geschikte voedingen voor, bijv de Meanwell die Brambo noemde, maar die zijn niet specifiek/speciaal/officieel voor een Pi
Alleen ingelogde leden kunnen reageren.

Voeding aangesloten - RPi gesloopt? 19 juli 2021 22:04 #1306427

  • Gerard
  • Gerard's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1040
AdB schreef :
Jes*s Gerard, Lees je de vraag en beschrijving wel van Koentje de
Topic Starter?
De link die je geeft verwijzen naar 230v adapters voor een RPI, dat is nou
precies wat hij niet wil.
Perfect voorbeeld van topic vervuiling weer...
OK, gemist. Maar daar hoef je toch niet zo heftig op te reageren? Ik lig er niet wakker van, hoor, maar andere mensen zijn mogelijk gevoeliger. Ik heb gewoon 230V aan boord (ook als ik vaar).
Varen is plezier voor twee (Gerard van Katwijk).
Alleen ingelogde leden kunnen reageren.

Voeding aangesloten - RPi gesloopt? 20 juli 2021 06:26 #1306468

Qua voeding ben ik helemaal klaar met alle USB adapters: Ook de officiele geven vaak net niet genoeg stroom. Omdat ik mijn Pi ga inbouwen, wil ik een permanente aansluiting op bet boordnet dat ook helemaal uit kan. Ik heb nu een jaar deze:
geekworm.com/products/raspberr...down-expansion-board

en dat gaat heel erg goed, Nooit meer een low-power icoontje in beeld.
Ben ook erg te spreken over de mogelijkheid van een externe aan / uit knop.
Trotse eigenaar van de IW-31 'Zwaantje'
Alleen ingelogde leden kunnen reageren.

Voeding aangesloten - RPi gesloopt? 20 juli 2021 08:28 #1306519

Dat expansion board voedt de Pi via de header, daarom krijg je geen ‘low power’ icoon meer. Als ik de 5A voeding met een zo dik mogelijke geschikte USB kabel op de USB power in aansluiting aansloot en dan nog wat USB randapparatuur op de Pi aansloot, kreeg ik ook geregeld een ‘low power’ icoon. Met diezelfde voeding aangesloten op de header had ik wel altijd genoeg power…
Alleen ingelogde leden kunnen reageren.

Voeding aangesloten - RPi gesloopt? 20 juli 2021 08:30 #1306520

  • roozeboos
  • roozeboos's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 19706
Sja, brakke hardware... If you pay peanuts...


Oh wacht, dat mag ik niet schrijven. :huh: Oje.
Ontwerper van de RoosMux, en andere apparaatjes.
En sponsor alhier.
www.star-tracking.com www.star-safety.com www.viax.nl

It's been said that a boat is a vessel continually looking for ways to sink itself..
Alleen ingelogde leden kunnen reageren.

Voeding aangesloten - RPi gesloopt? 20 juli 2021 08:33 #1306523

  • Koentje
  • Koentje's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 138
Ha, dank voor alle reacties! Het "zal de voeding wel zijn" dan. Ik zal nog even checken of het misschien de SD-kaart lezer kan zijn, dank voor de tip daarover. En of het de oorzaak nu was of niet, een goede voeding is dan in ieder geval een prima aanschaf om te doen.

Als ik de Meanwell en de suggestie van Maarten (hierna: X710) naast elkaar zet, vind ik het wel lastig om een goede keuze te maken. De gerapporteerde efficiëntie is 71% (Meanwell) vs "up to 90%" (X710). Zou dat een realistisch verschil zijn?

Het formaat van de X710 spreekt me aan, het gebrek aan extra benodigde draadjes, en de optie van de aan/uitknop ook... Maar kwalificeert dit nu als "gebrekkig spul" of niet? :) Ik zie in de specificaties geen isolatie genoemd staan, zou dat een dealbreaker moeten zijn?

Daarnaast: jammer dat dit draadje onenigheid oproept.
Gerard schreef :
Waarom geen voor de Pi aanbevolen voeding gekocht? Wat zijn de kosten van jouw gok nu?

Om deze vraag te beantwoorden: naast bovenstaande reacties dat er niet 1 duidelijke standaard voeding beschikbaar was, volgde ik deze handleiding waarin dit advies werd gegeven.

Ik heb dus géén bewuste gok genomen, ik miste simpelweg kennis. Je reactie waarin je die aanname wel deed, wekte bij mij ook enige irritatie op. Ik waardeer verder je inbreng, dus hoop dat eventuele verdere tips weer in goede sfeer verlopen.
Alleen ingelogde leden kunnen reageren.

Voeding aangesloten - RPi gesloopt? 20 juli 2021 09:25 #1306540

  • Koentje
  • Koentje's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 138
roozeboos schreef :
Sja, brakke hardware... If you pay peanuts...


Oh wacht, dat mag ik niet schrijven. :huh: Oje.

Mag je wel zeggen toch...? Ik vraag hier tips om de zaken beter op orde te krijgen.
Alleen ingelogde leden kunnen reageren.

Voeding aangesloten - RPi gesloopt? 20 juli 2021 10:13 #1306568

  • Gerard
  • Gerard's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 1040
Koentje schreef :
jammer dat dit draadje onenigheid oproept.
Gerard schreef :
Waarom geen voor de Pi aanbevolen voeding gekocht? Wat zijn de kosten van jouw gok nu?

Om deze vraag te beantwoorden: naast bovenstaande reacties dat er niet 1 duidelijke standaard voeding beschikbaar was, volgde ik deze handleiding waarin dit advies werd gegeven.
Dat is een helder antwoord op m'n vraag. :)
Ik heb dus géén bewuste gok genomen, ik miste simpelweg kennis. Je reactie waarin je die aanname wel deed, wekte bij mij ook enige irritatie op.
Oeps, wat zijn sommige mensen toch snel geraakt. Ik had gok dus tussen aanhalingstekens moeten zetten maar ik zet al zoveel tussen aanhalingstekens. Vervang "gok" dan door "keuze". ;)
Ik waardeer verder je inbreng, dus hoop dat eventuele verdere tips weer in goede sfeer verlopen.
Wat mij betreft hoef je niet bang te zijn, dat je mijn sfeer verpest, want ik kan wel wat hebben omdat ik begrijp, dat de meeste mensen het niet zo kwaad bedoelen als het soms kan overkomen en besef dat ik aan korte lontjes van anderen weinig doen. ;)
Varen is plezier voor twee (Gerard van Katwijk).
Laatst bewerkt: 20 juli 2021 10:21 door Gerard.
