Onderwerp: AIS Transponder op RPI aansluiten

Roozeblij schreef :
Sorry, misschien is mijn vraag niet helemaal duidelijk:

Met de start van dit topic wil ik informatie en oplossingen zoeken voor het aansluiten van een AIS transponder met RS232 output op een RPI.

Mijn kennis over optocouplers, galvanische isolatie e.d. is vrij beperkt.
Uit de reacties die ik tot dusver heb gekregen maak ik op dat een optische isolatie tussen de RS232 verbinding van de transponder en de RPI wenselijk is.

Bram zegt dat een magnetische scheiding zoals deze voldoende is. (8 euro)
Orange Sunset raadt dit apparaat aan. (27 euro)
Reuver2 heeft het over de GeDaD (75 euro)
Ik heb de Actisense kabel bij Bram voorbij horen komen. (195 euro)
Op Ali heb ik deze optische RS232 scheiding gevonden (10 euro)

Nogal grote prijsverschillen dus. Als een optocoupler goedkoop is, waarom zijn sommige van deze apparaten dan zo duur? Maar vooral de vraag: welk apparaat voldoet voor mijn situatie?

Zeilprutser (PC Nautic) verkoopt deze: pcnautic.nl/nl/nmea--rs232--se...-input-to-usb-detail

Nou voor 29 euro kun je je geen buil vallen denk ik. Precies wat je nodig hebt.

Menno schreef :
Dank!

Ik heb de AIS transponder inmiddels aangesloten op de raspberry. Ik krijg wel AIS informatie binnen, maar geen GPS.
De GPS werkt wel, want op de PC krijg ik wel een positie door (in proAIS).

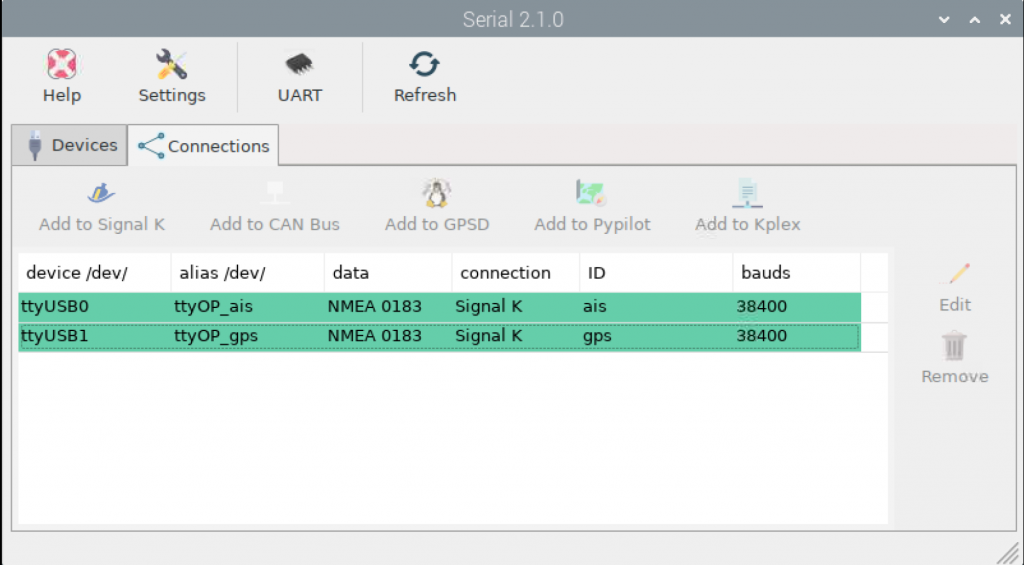

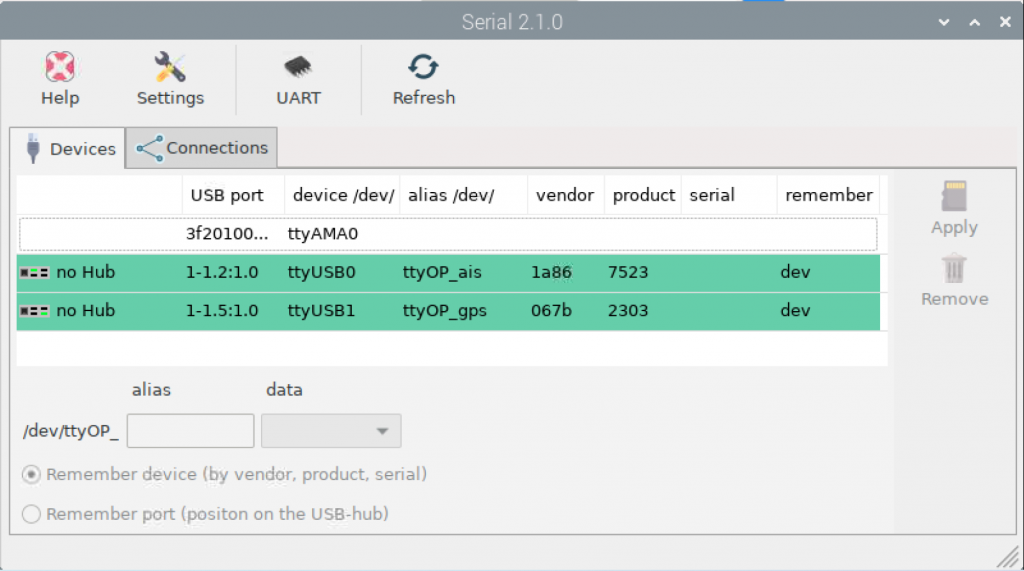

Instellingen in Openplotter zijn als volgt:

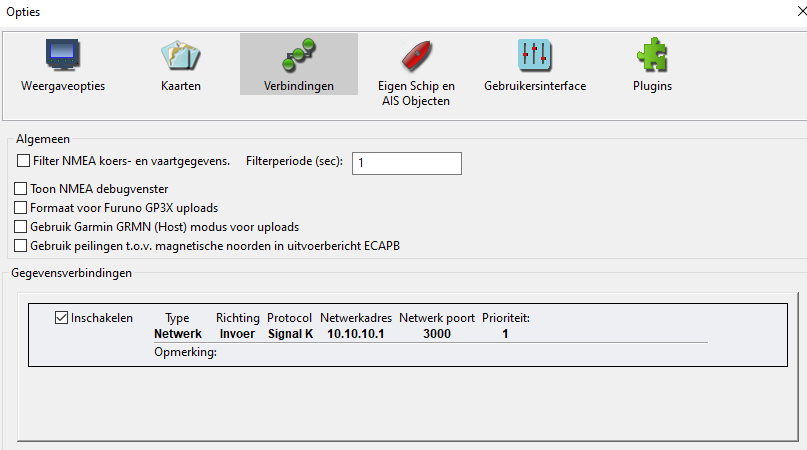

Setting OpenCPN:


Kan iemand mij helpen om ook de GPS van de ais transponder naar OpenCPN te sturen?

In de AIS Transponder kun je via ProAIS kiezen welke NMEA zinnen verzonden gaan worden. Misschien staan de GPS zinnen (GGA, GGL, RMC, etc.) uit?

Je hebt usb0 en usb1, de transponder is toch 1 apparaat?
Anyway met bovenstaande tip van Daan zou het sowieso moeten werken.

De optie om de GPS zinnen te selecteren verdwijnt als ik op connect druk... Zou het kunnen dat deze AIS transponder de GPS status niet kan uitzenden via de rs232 uitgang?

Of... moet er eerst een mmsi nummer worden ingevoerd?

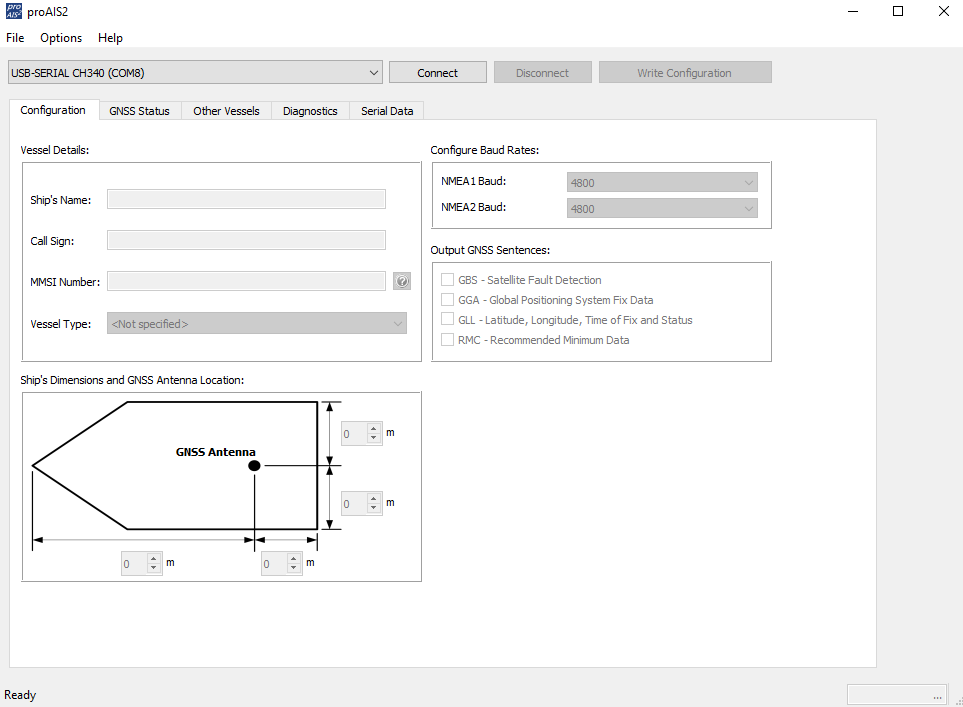

proAIS voordat de transponder is aangesloten:

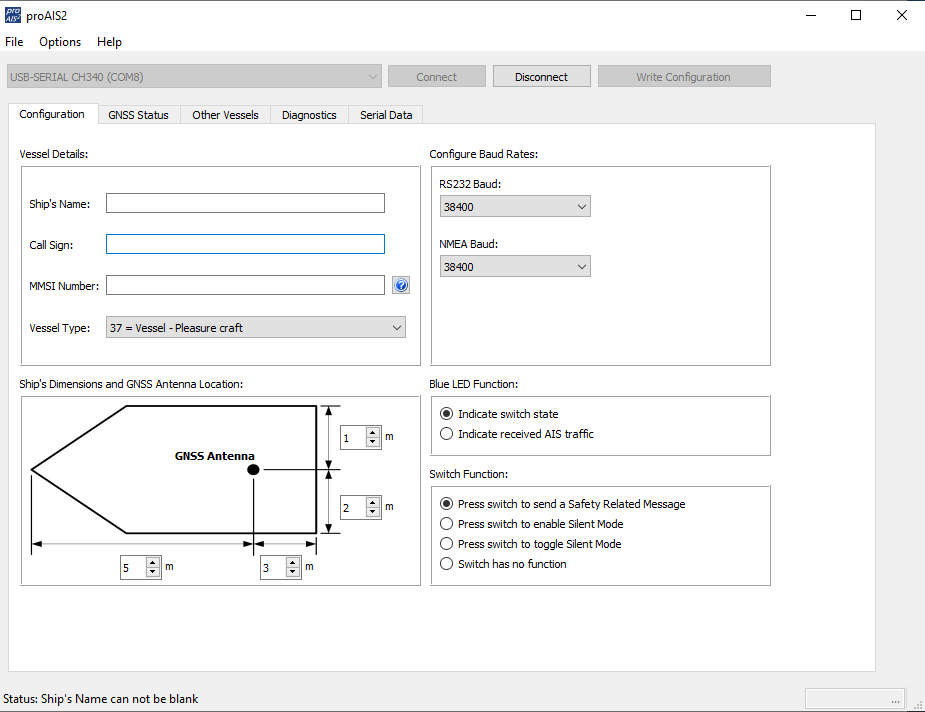

proAIS nadat de transponder is aangesloten:


usb1 is mijn gps dongle (beetje verwarrend in de afbeelding), maar deze heb ik er bij het testen uit gehaald. Daar ligt het dus niet aan.

Ivo schreef : Alles zou kunnen zolang we niet weten wat voor AIS je hebt...

Zeilprutser schreef :
Comar CSB200

Zie ook de eerste post van dit draadje.

Als je eerst in signalk kijkt wat er binnenkomt.Kan met de SignalK diagnose van OpenPlotter.

Als de GPS ontvangst hier ook bij staat, dan maak je in OpenCPN een verbinding met de signalk server.

In OpenCPN netwerk signalk localhost en poort 3000. Zo krijg je alles uit SignalK in OpenCPN.

Je moet uiteraard wel eerst de seriele verbinding maken met de AIS ontvanger.

Bram

Ivo schreef :
Dan ga je het met die software niet redden.

De CSB200 is de oudste versie uit 2007 (denk ik)

Uit de beschijving:

Peak Power: 2 A
Data output: NMEA 0183: 38,400 and 4,800 Baud

Zal ongetwijfeld een SRT board zijn.

Heb eerder zo'n ding gezien en die gaf ook de GPS data via NMEA 38.400.

Je moet uiteraard wel de juiste GPS antenne toepassen. Als er geen goede NME183 gps ontvangst is dan werkt AIS ook niet.

Verwacht dat het gewoon kan werken met de juiste instellingen.

Heb je al een oudere versie van ProAIS geprobeerd? Dus niet versie 2?
Dat heeft mij eens geholpen met een oudere AIS transponder.

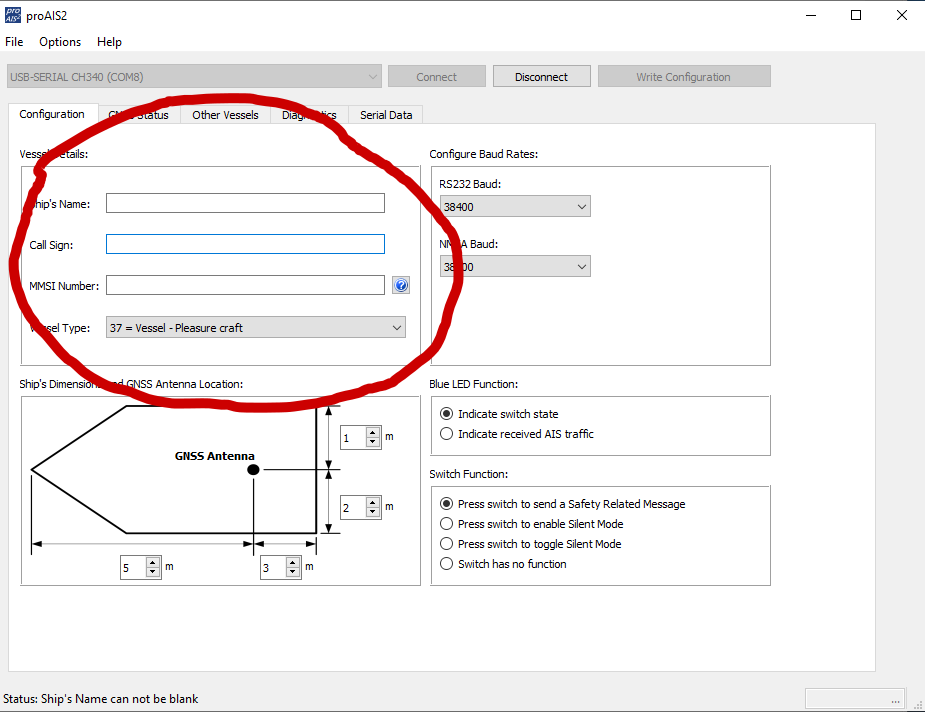

Eerst even alle gegevens invullen? als deze velden leeg zijn doet hij ook niks..




Martijn

Wat zie je als je op het 5e tabje serial data klikt? Als je daar je $GPRMC etc berichten ziet, dan kunnen we proais achter ons laten en gaan focusen op de vraag van Onno, namelijk hoeveel usb kabels er naar je raspberry lopen en hoe signalk is geconfigureerd. GNSS status en diagnostics tabjes zijn ook wel handig om even te zien. De manual van de transponder (aangehecht) laat GPRMC berichten zien op pag 14 dus ik denk wel dat die GPS data verstuurt. Maar dat is een aanname.

Ook zou ik zelf aannemen dat proais wel backward compatible is gemaakt; dus moeite steken in een oudere proais versie zou ik net zo nuttig vinden als een spreekwoordelijk toilet in een reddingsvlot .

ironman schreef : Assumption is the mother of all fuckups.

Mijn AIS (ook oudere) is alleen met ProAIS en niet met ProAIS2 in te stellen.

Koezt schreef :
Precies

Ik heb inmiddels de AIS geprogrammeerd, ging inderdaad niet met proAIS2, maar met proAIS wel.

Serial data in proAIS geeft $GPRMC berichten:
$GPRMC,115527.00,A,5150.97819,N,00551.37107,E,0.004,,050123,,,A*78

Inmiddels heb ik ook een GPS ontvangst in openCPN! Het lag er dus aan dat ik de AIS nog niet geprogrammeerd had.

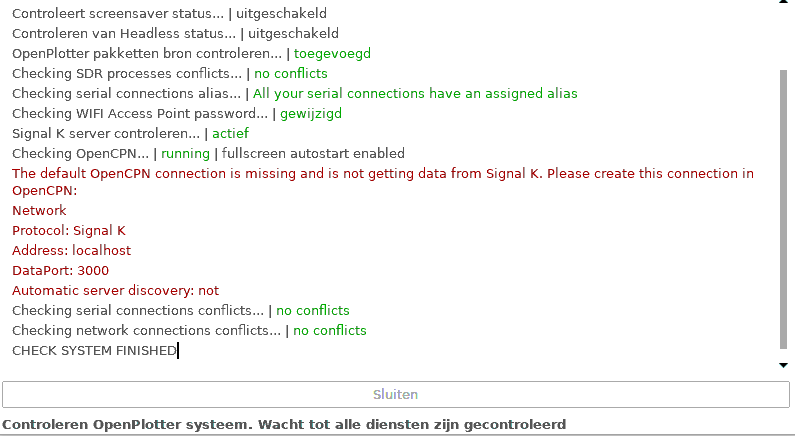

Ik krijg de AIS en GPS data nog niet doorgestuurd via SignalK naar mijn laptop, maar dat is een ander verhaal... Ik ga dit weekend even kijken of ik dat nog voor elkaar kan krijgen. Onderstaande melding krijg ik in Openplotter, dus daar zal het ongetwijfeld mee te maken hebben.

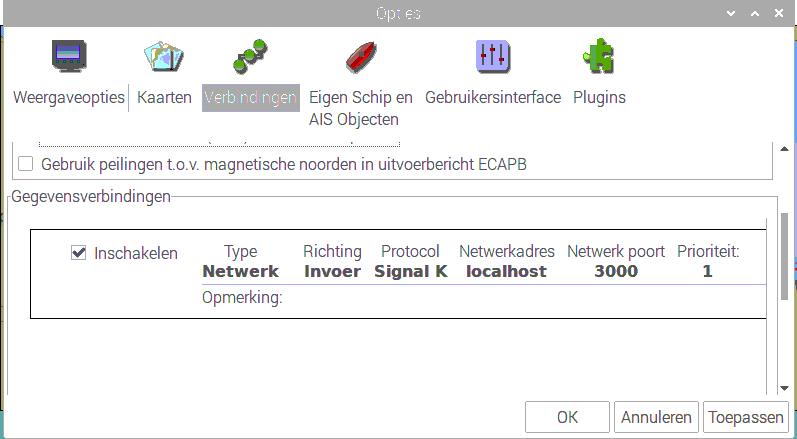

Ik heb deze verbinding wel in OpenCPN:



Dank aan iedereen voor de hulp zover!

Mooi dat het met proAIS (zonder 2) wel werkt.

De checker van OpenPlotter is overdreven kritisch. Als je bijv. automatic server discovery wel aan hebt staan, denkt ie dat de verbinding niet werkt.

Als je in OpenCPN nu wel gewoon data ontvangt, werkt SignalK goed. Ik denk niet dat deze melding invloed heeft op de ontvangst op je laptop. Heb je er aan gedacht dat er misschien een firewall oid actief is?

Als SignalK goed werkt dan is de data gebruiken op een ander systeem erg eenvoudig.

Op een ander systeem heb je OpenCPN draaien. Dan kies je daarop ook Netwerk signalK dan in plaats van localhost het ip adres van je RPI en ook poort 3000.

Wel even kijken of dat je een internet verbinding hebt of draadloos bent verbonden.

Je scherm van de RPI bedienen op een ander systeem dan moet VNC gebruiken.

Bram

daan1508 schreef :
Dit was uiteindelijk het probleem... Alles werkt nu naar behoren! Dank allen voor jullie hulp.

Ivo schreef :
Bij Roos (www.star-tracking.com), of zijn conculega hier Zeilprutser (pcnautic.nl/nl/boatcontroller/...ltiplexer-usb-detail)

Bij mij niet meer hoor. Webshop is dicht.

mrtnm schreef :
Niet doen met deze versie....
