Ivo schreef :
Mijn Pi hangt aan
deze Mean Well voeding, die is dus galvanisch gescheiden.
Maar als ik de AIS transponder aan de Pi hang zou dit dus mis kunnen gaan?
Mijn ervaring 95% nooit problemen 1 a 2% binnen een jaar, 5% binnen 2 jaar, draait het na 2 jaar nog steeds zonder problemen dan kom je jaren later zelden nog problemen tegen.
Is dit willekeurig? Of is er een oorzaak waarom het bij sommige systemen wel goed gaat en bij andere niet?

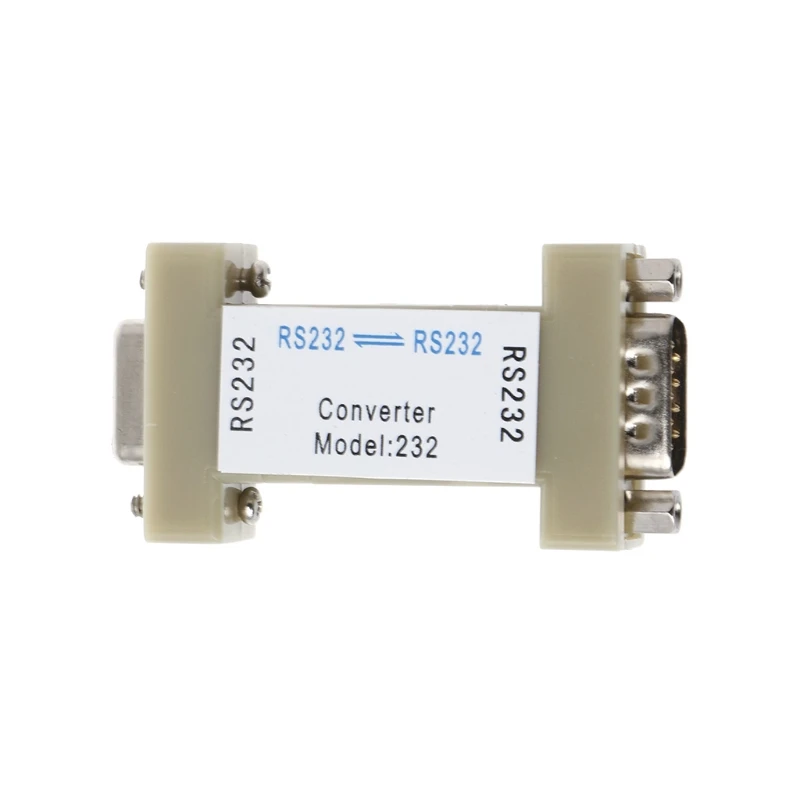

Deze convertor is ook niet geisoleerd toch?
De interface van dit apparaat is niet geïsoleerd; daar moet je dus zelf voor zorgen. Een galvanisch geïsoleerde verbinding dus.
Hoe zorg ik precies voor zo'n galvanisch geïsoleerde verbinding?
Toch maar even een reactie:
Waar je voor uit moet kijken is de USB-USB connectie met de AIS, die is zeker nooit geisoleerd en alleen geschikt voor configuratie en testen (maar daar is hier als ik het goed lees geen sprake van).
De NMEA-RS232-USB connectie is geisoleerd
als deze conform de NMEA0183-standaard in elkaar is gezet. Bij twijfel, zet er een galvanisch gescheiden NMEA-USB adapter tussen (want sommige fabrikanten besparen hier).
Elektrische scheiding van een RPI/laptop/computer ALTIJD aan de achterzijde (data-verbinding).
De voorzijde (12V aansluiting) is optioneel en geeft soms positief resultaat, soms negatief. ZP is voorstander van voorzijde niet-geisoleerd, Calidris is voorstander van voorzijde geisoleerd. Bij een goed ontworpen systeem neig ik naar de mening van ZP.
Wanneer gaat het goed:
- niet geisoleerd-data met depth/speed/wind, soms.
- niet geisoleerd AIS via RTL-SDR met eigen antenne, waarschijnlijk.
Wat zijn notoire probleemgevallen:
- niet geisoleerd naar AIS cia RTL-SDR met splitter (SDR is meestal zwakste schakel).
- niet geisoleerd naar AIS (alle configuraties, RPI is hier zwakste schakel).
Wat zijn de vage problemen waar Calidris bang voor is:
- visgraatmotieven op de monitor door spanningsvereffening over de VGA/HDMI kabel.
12V betekent lage spanning maar wel veel stroom. Met normale instrumenten heb je in de regel dus weinig last, zeker als de aansluitingen wel ESP beveiligd zijn. Maar data betekent in principe van zichzelf ook weinig stroom, dus zou er uberhaupt geen probleem moeten zijn.
Bij een aansluiting via-via naar een marifoon-antenne zou ik altijd galvanisch gescheiden kiezen. Bij normale instrumenten zou ik _bij_voorkeur_ galvanische gescheiden kieze, minimaal ESP beveiligd (data). Dit omdat een RPI/computer/laptop een notoir zwak onderdeel is, dat zeer gevoelig is voor storingen in de stroomvoorziening.
In een ideale wereld heb je nergens scheiding nodig, maar ook geen zekeringen. De zekeringen zet je er wel in. We leven immers niet in een ideale wereld.
Probleem met galvanische scheiding:
- goedkope oplossingen zijn niet snel genoeg (meestal net wel voldoende voor NMEA0183)
- voor NMEA2000 heb je hogere snelheden en duurdere elementen nodig.
- De dure onderdelen kun je bij CanBus/NMEA2000 het best als SMD op de printplaat integreren. Achteraf kun je daar weinig aan veranderen.
