Onderwerp: RPi, pl2303 serial converter en NMEA in

De oplossing lijkt mij de SignalK server. Daarin is de optie van Seatalk 1

Je moet er wel een eenvoudig boardje bij hebben, die het signaal optisch overbrengt. Eenvoudig ding van een gering bedrag.

SeatalkNg is gewoon NMEA2000.

Bram

Bram, ik snap je antwoord niet. Hoezo signalk? Ik kan op de PI met kplex al NMEA verwerken, dat doe ik al. Ik wil er nu een tweede NMEA bron bij mixen, maar ik krijg geen signaal binnen uit de seriële converter.

Hoe gaat signalk me daarbij helpen?

Ik wil liever niet naar een ander stuk HW wat Seatalk gaat vertalen want die heb ik al, de E85001 werkt goed (bewezen, de marifoon en autopilot krijgen de NMEA data). Mijn netwerk is overigens Seatalk1, niet NG.

Even de oscilloscoop er op en signaalniveaux bekijken, zou bijvoorbeeld een 3.3V versus 5V probleem kunnen zijn.
Je kan ook testen of een andere datastroom wel via die usb-serial binnenkomt.

redshift schreef :
SignalK is de universele data server waar alle datastromen inkomen en uitgaan.

Er slechts een lijntje naar OpenCPN. Uitvoer vanuit OpenCPN met route en waypoints is ook mogelijk. Data kun je zelfs omzetten naar NMEA2000.

SignalK gebruikt een zeer eenvoudige optische omzetter van het Seatalk 1 formaat naar SignalK formaat en verdere omzetting zoals NMEA183 etc..

Bram

brambo schreef :
Kplex doet dat ook al voor NMEA0183. Bestond ook al voor Signal K was bedacht. Alle apparaten waar het hier om gaat ondersteunen ook NMEA0183, dus er is geen enkele noodzaak om er een ander protocol of andere tool bij te halen.

Ik begrijp dat het hier gaat om SeataLK 1 naar Nmea183 of zelfs NEA2000.

Kplex is voor mij al heel lang verleden. Ik ben er niet meer mee bekend.

Bram

brambo schreef :
Dat begrijp je verkeerd. Er is in het Seatalk netwerk al een apparaat dat Seatalk1 omzet naar NMEA0183, dus dat hoeft niet meer te gebeuren.

Mijn succes om een pl2303 usb op een Raspberry aan de praat te krijgen was bedroevend. Iets met een FTDI chip werkte meestal direct.

Menno schreef :
En het werkt DUS niet.

Een dergelijke opzet is wel wat achterhaald.

De beste moderne oplossing is een aparte software server toe passen, waar alle data samenkomt voor de in- en uitvoer in diverse formaten. Zo kun je de route/waypoint data vanuit OpenCPN laten verschijnen in de NMEA2000 klokken.

Los van de mogelijkheid van de MXTommy Kip instrumenten set samente stellen en reeksen van andere opties.

Bram

brambo schreef :
Jouw aanname is dat dat aan de software ligt. Kan ook heel goed ergens anders door komen.


Kplex is ook een aparte software server, alleen 1 die andere functies heeft dan Signal K. Het heeft geen ondersteuning voor NMEA2000, Signal K, Seatalk1, plugins, het heeft geen webinterface. Maar het doel van kplex is precies wat TS wil: NMEA0183 signalen multiplexen en via een netwerk beschikbaar maken. Met de UNIX-filosofie: doe 1 ding, en doe dat goed.

De NMEA out uit de E85001 heeft een + en -, de + moet op de RX en de - op GND.
(niet op rx en tx zoals jij beschrijft)
Werkt dat niet dan is die omschrijving bij de pl2303 erg misleidend!
Waarschijnlijk komt het signaalniveau toch niet voldoende overeen met RS232 dat wordt gesuggereerd in de omschrijving.
Google maar eens op "TTL vs RS232"

Heb je wel een goede driver voor de PL2303 ? Onder Windows kan dit problemen geven.

Grt Hans



Gepost met de officiële Zeilersforum-app

Mijn ervaring op de rpi is dat als hij herkend wordt/poort wordt aangemaakt hij het dan ook doet.
TS geeft aan dat USB0 is aangemaakt.
Bij Linux kan het dan nog wel een rechten dingetje zijn maar volgens mij heb je bij een standaard rpiOS daar geen last van.
Oh ja baudrate moet goed staan natuurlijk!

Ik zal het nog maar even herhalen. Linux is een multi-user systeem en niet iedere gebruuiker heeft toegang tot bepaalde faciliteiten.

Voor alle zekerheid het recht voor serieele verbindingen voor een gebruiker instellen met:

sudo usermod -a -G dialout (naam van de betreffende gebruiker) En herstarten.

Als ik dat linkje klik uit de OP dan gaat het al mis. Er staat USB naar TTL RS232. Die laatste twee dingen spreken elkaar tegen. RS232 is geen TTL, sterker zelfs qua spanningniveaus is het geinverteerd. Dat er dupont stekkertjes aanzitten suggereert aan mij dat het gewoon TTL is, en dat kun je niet op NMEA0183 aansluiten. Ik zou met een zeer wantrouwig oog naar dat ding kijken. Koop gewoon iets dat zegt NMEA0183 naar USB.

@Brambo dank, maar ik wens geen andere oplossing qua hardware. De Pi en Seatalk1<->NMEA converter blijven. Vraag is hoe ik de data van een 2e stroom heelhuids de Pi binnen krijg.

@3noreen, @ironman, @it paradyske: klinkt alsof ik de verkeerde converter heb mogelijk, dat kan best wat verklaren. Ik zal m thuis even proberen aan de handheld Garmin, maar daar zit weer een andere seriële converter aan. Lastig debuggen zonder NMEA bron thuis.

@zeilprutser. Zo had ik de draadjes ook getest. Eerst RX en GND, daarna voor de zekerheid ook nog TX en GND. Ook omgedraaid, niks werkt. Baudrate heb ik geprobeerd actief in te stellen met stty voor de terminal test maar geen effect. Als het goed is doet kplex dat zelf al in software maar dat geeft dus ook geen resultaat.

Ik zal thuis maar eens even met een tweede Pi proberen een tweede seriële poort op de pins van de Pi te configureren. De eerste werkt goed (AIS) dus wie weet werkt het op die manier wel. Dan is er geen converter nodig.

Dank voor het meedenken!
Hein

ironman schreef :
Heb je toevallig een suggestie? Het digital yacht ding van kniest is wel vies duur voor iets wat mogelijk ook zo'n pl2302 of ftdi converter aan boord heeft. Aan de andere kant, als ie werkt...

Zoiets dan? Als iemand nog een beter idee heeft qua form factor laat het weten.

www.tinytronics.nl/en/communic...-serial-port-adapter

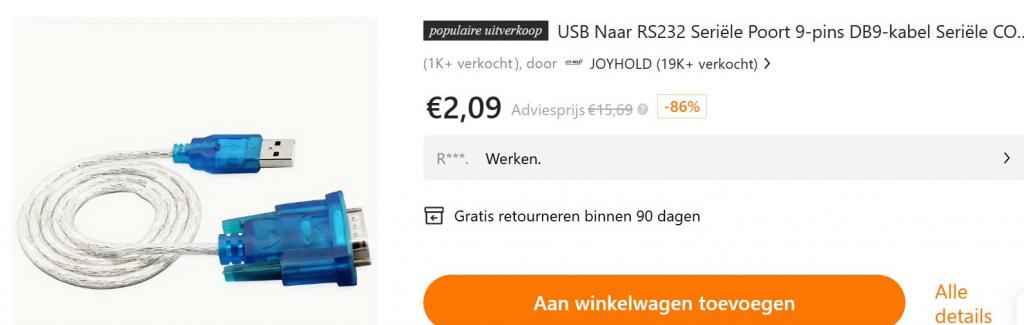

Moet het goedkoop?

Dat lijkt me ruim binnen budget

Hoe weet je nou wat voor chip daar in zit en dat die wel gaat werken? (Even puur om mezelf op te leiden)

Dat weet je niet. Kan zijn dat na een update op de computer de chip niet meer werkt en dat je geen drivers kan vinden. 2 euro kwijt

Heh dank duidelijk. Ik ga experimenteren met zo'n ding,

Als ik het goed heb zijn het dan pins 2 (Rx), 3 (tx) en 5 (GND) waar ik direct NMEA op kan aansluiten, correct?

Idd 2,3 en 5

Blijft natuurlijk gokken wat het signaalniveau van de seatalk is.
Ben even niet in de buurt, anders zou ik even langs komen.

redshift schreef : Lijkt mij uiteindelijk de duurdere oplossing.

Misschien moet je even googlen op "temu". Amazon en Ali zijn beter...
