Onderwerp: RPI - Canable Pro - NMEA2K

Ik heb van Bram een verse install gekregen van Open CON en SignalK. Dank daarvoor!

Krijg de O-Charts dongle echter niet aan de praat. Geen idee waarom. Inmiddels maar een fingerprint van het systeem gemaakt. Dat lijkt wel te werken.

Vraag op dit moment is hoe 8k mijn NMEA2K systeem aan Signal K kan koppelen.
Heb daarvoor bij de Chinees vorig jaar reeds een CNablePro 2.0 USB interface gekocht. Vandaag wezen stoeien, echter zonder succes. Lees over standaard firmware en alternatieve firmware (Candelight). Ook dat poorten standaard dicht staan en open gezet moeten worden. Geen idee waar te beginnen.

Ik vermoed het volgende:

1. Firmware van het CanablePro bordje aanpassen naar Candeligtht?

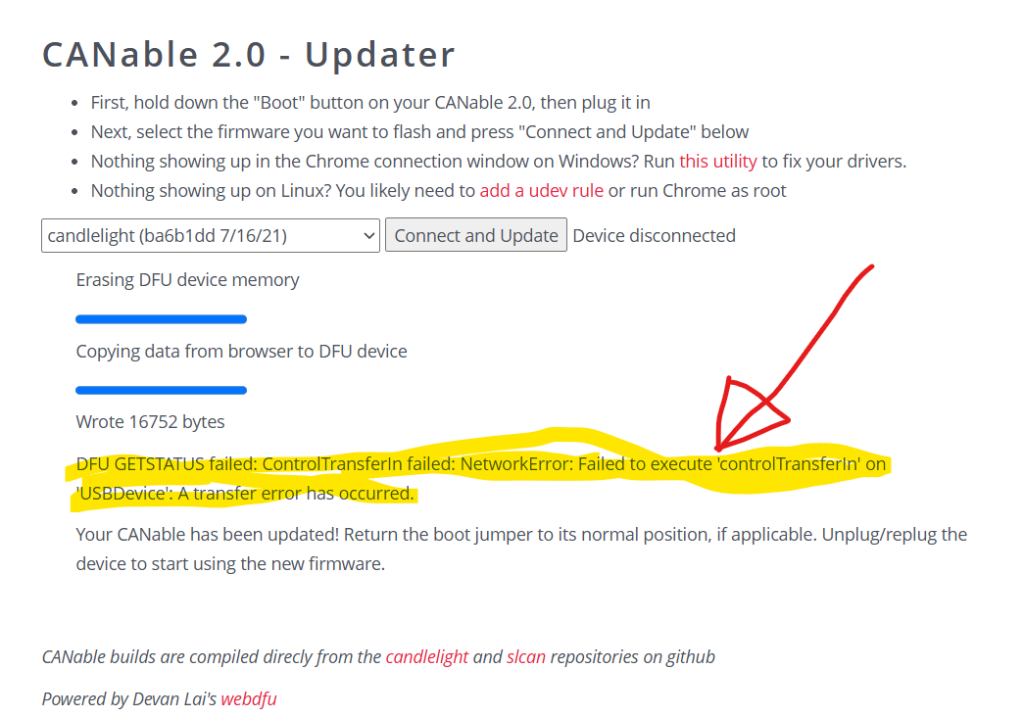

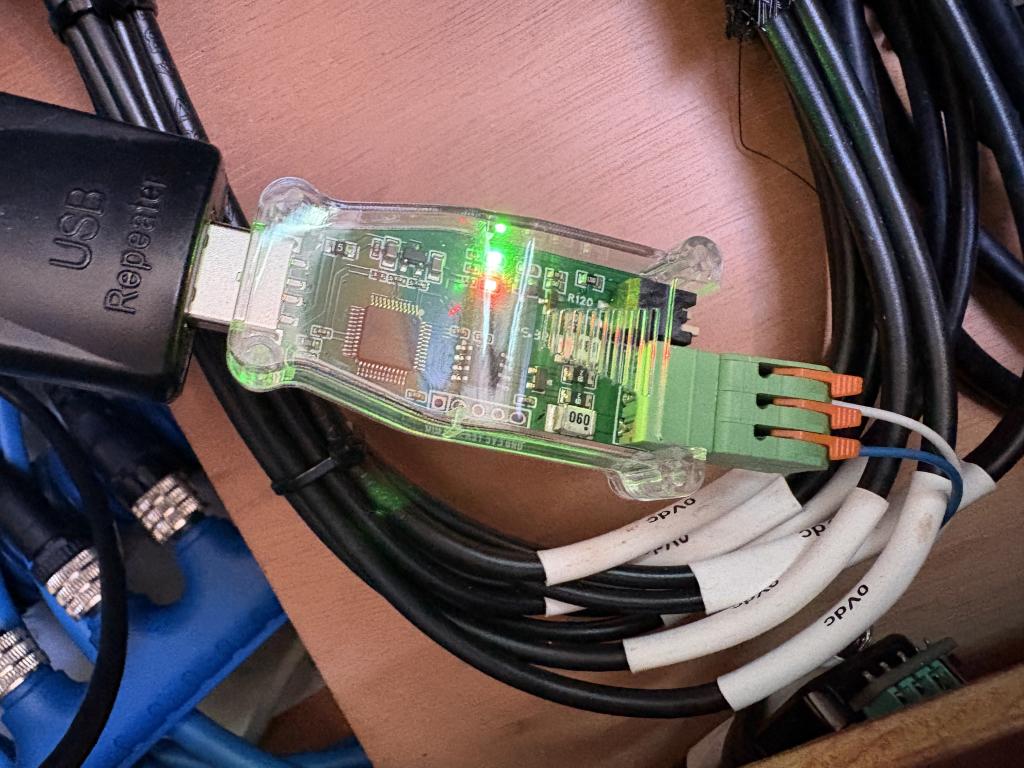

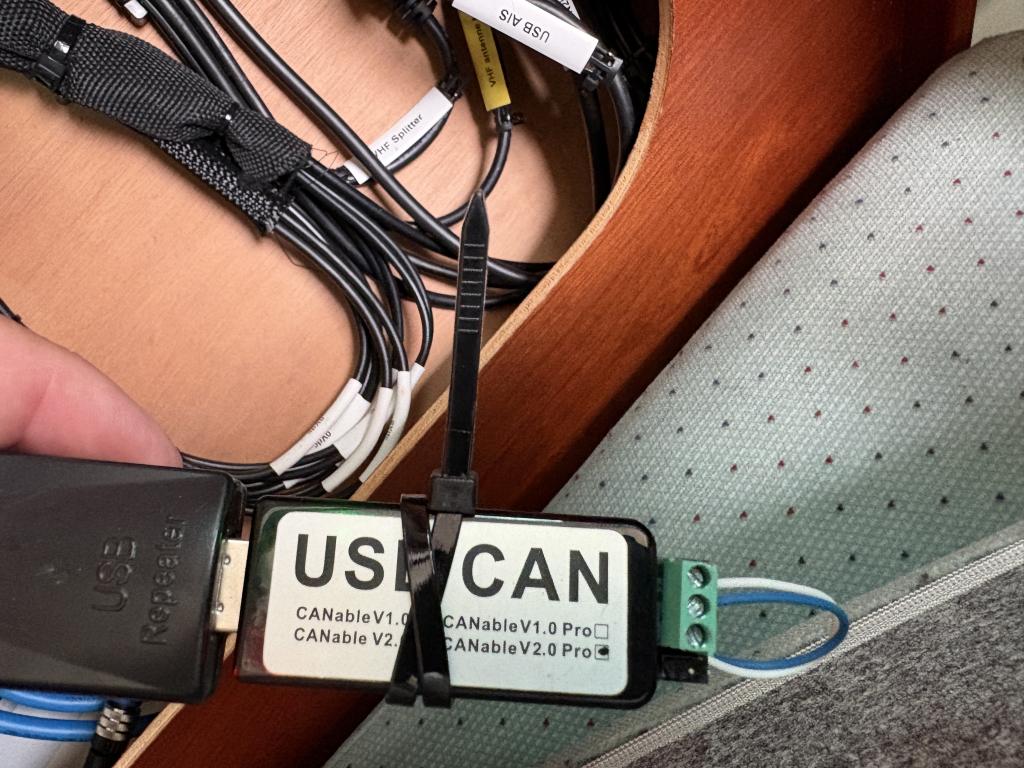

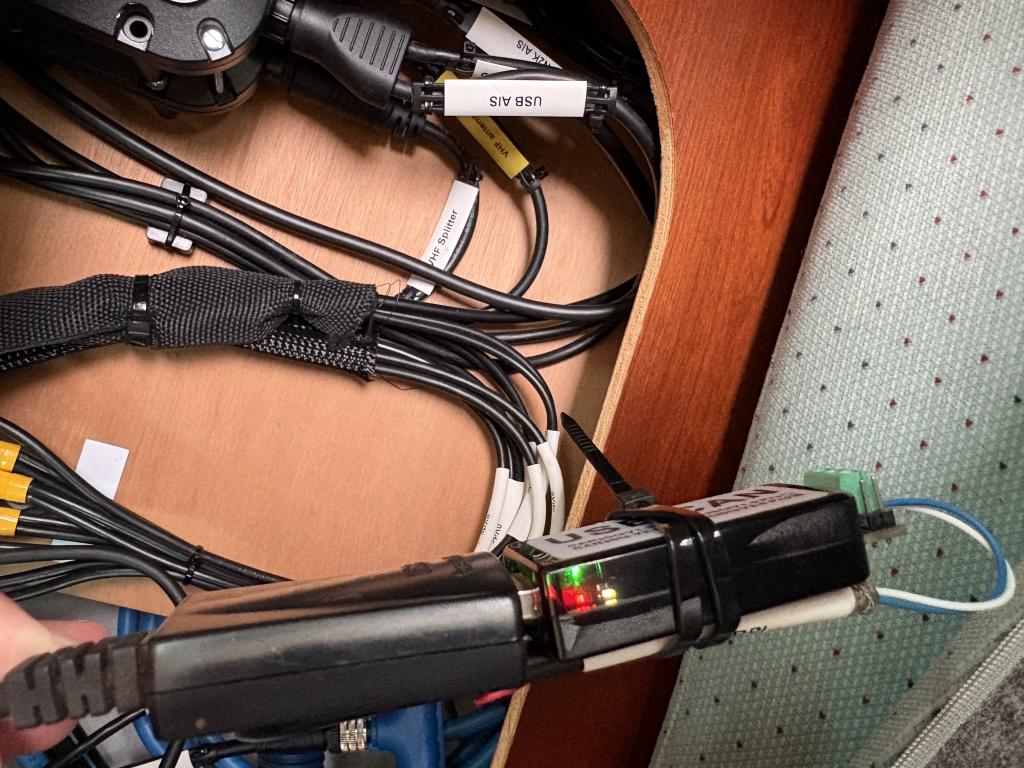

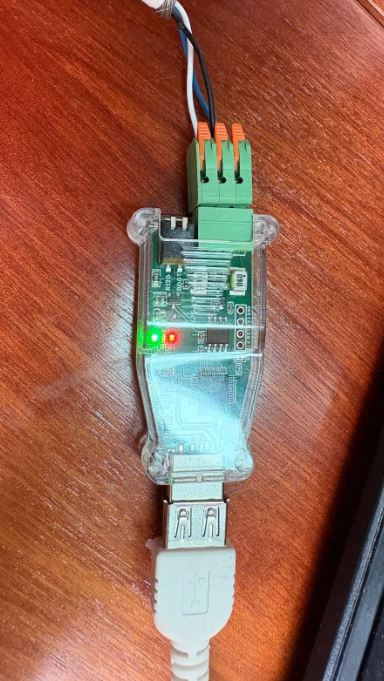

2. Fysieke aansluitingen correct? Zie foto’s. Er gaan ledj3s branden op de CanablePro maar verder niets

Witte draad zit op CanH
Blauwe draad op CanL









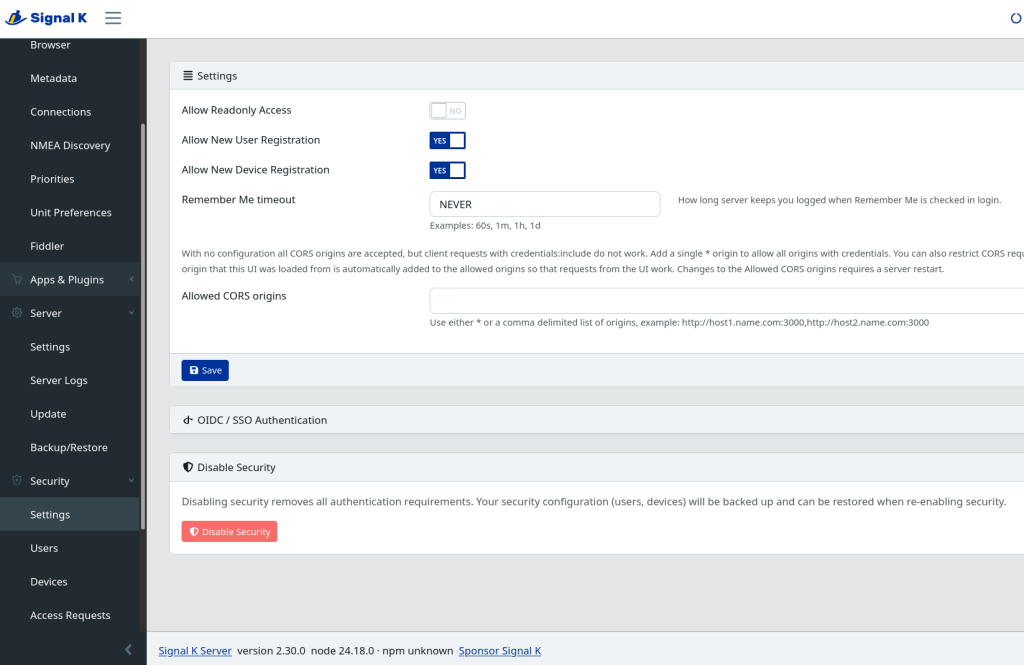

3. Dataverbinding aanmaken in SignalK.

4. Juiste PGN eruit filteren?

Klopt dit?

Wie beschikt er over een goede te volgen handleiding voor een beginner met Linux?

De Candlelight firmware werkt het beste. Je krijgt dan can0 op je syteem.
Echter de Candlelight firmware heeft een inialisatie regel nodig.

Die kun je eerst in begin in de terminal aangeven en later automatisch laten opstarten.
De regel is:

sudo ip link set can0 up type can bitrate 250000

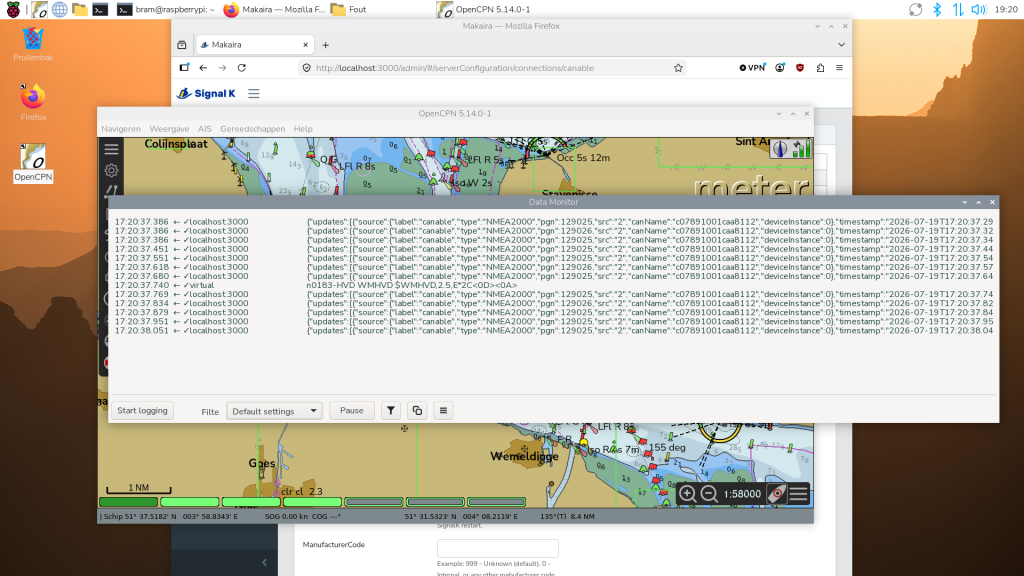

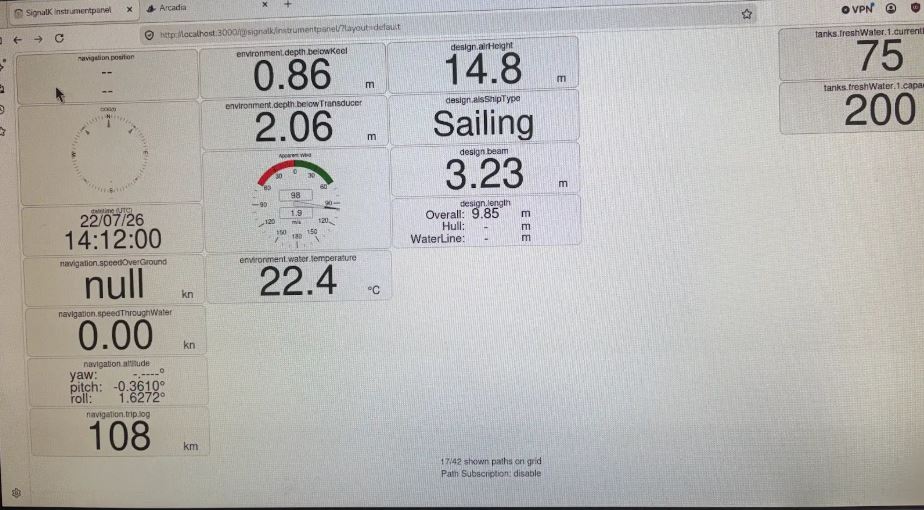

Dan werkt het direct in OpenCPN of is het aan te zetten in signalk-server als can0.

Vandaar kun je met vele plugins alle richten uit en OpenCPN voeden met een verbinding van de signalk-server.

Bram

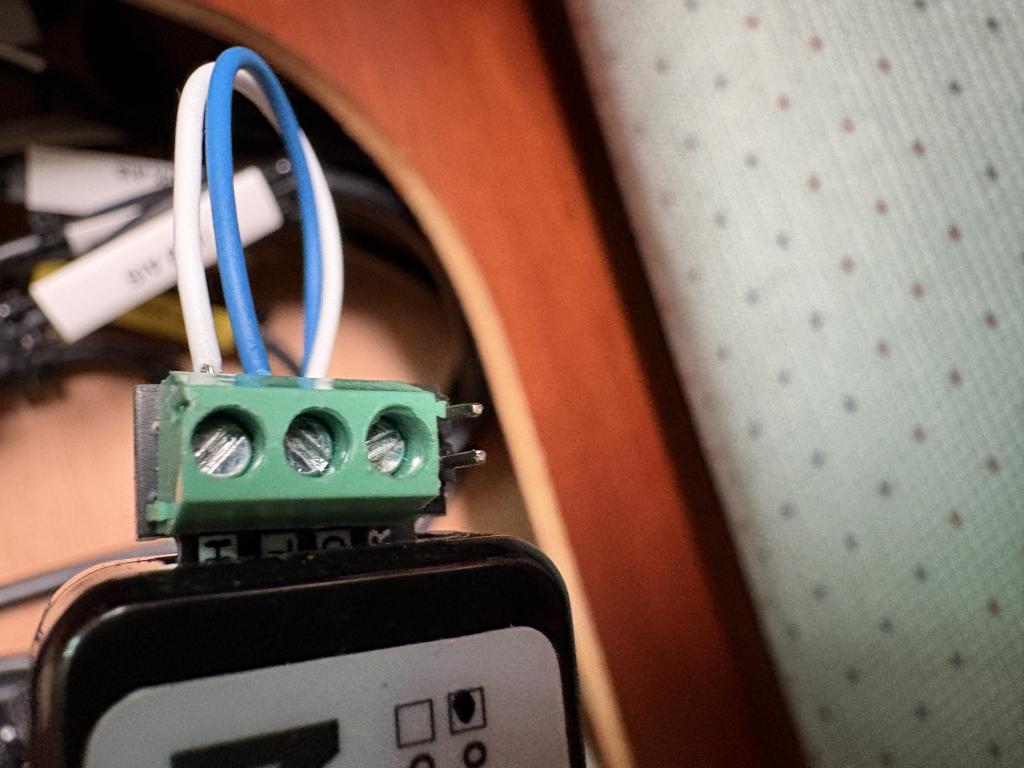

NMEa2000 > wit ader is Can-H en blauw is Can-L. Voeding komt van de usb.

Bram,

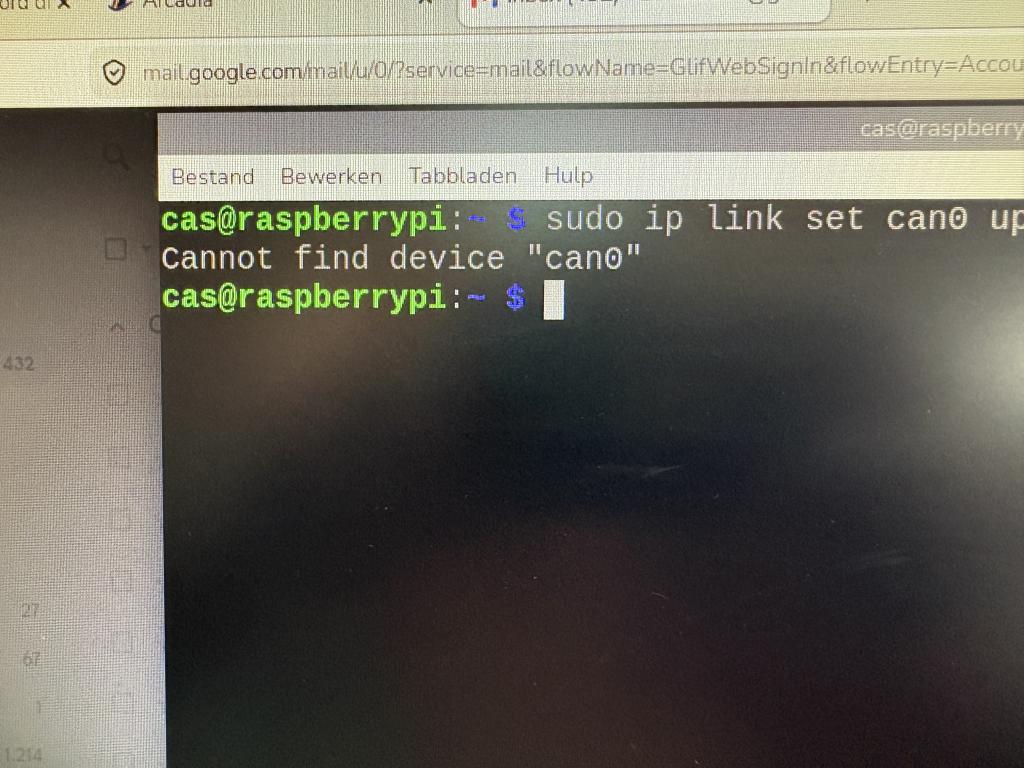

inmiddels heb ik een 2e Canable PRO V2 gekocht waar de candelight firmware al op zou moeten staan. Echter nog steeds geen verbinding met NMEA2000 netwerk. Het ingeven van de Sudo .... geeft de volgende melding:

Cannot find device "can0"
dus dat is waarschijnlik het probleem. Geen idee hoe nu verder!

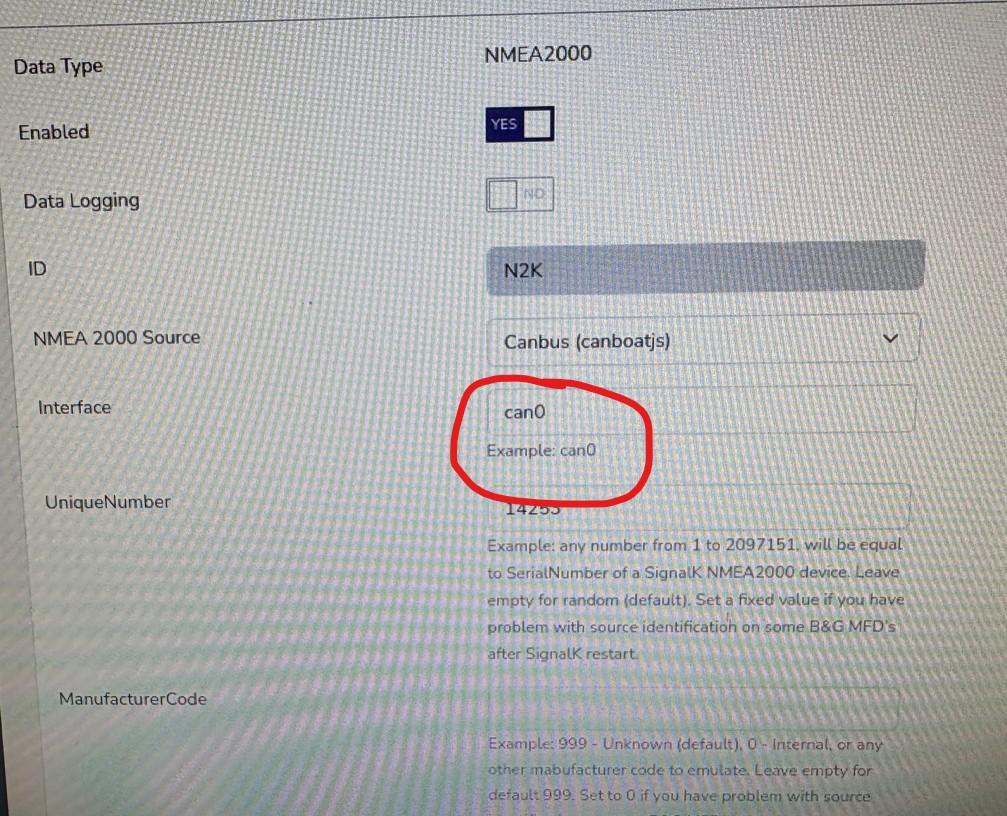

In SignalK kan ik alleen handmatig can0 intypen. Ik kan niets selecteren oid

Blauwe en witte draad zijn aangesloten conform wat je schrijft.

Moet je niet ook de zwarte draad van de Nmea2000 aansluiten?
Heel benieuwd hoe dit straks verder gaat. Ook net zoiets gekocht om bedraad het netwerk aan de boordcomputer te koppelen. Ipv de wifi zoals nu.

De canbus (NMEA200) heeft 4 aders. 2 voor de stroomvoorziening en twee voor de data. Zoals aangegheven komen die aan de canable.

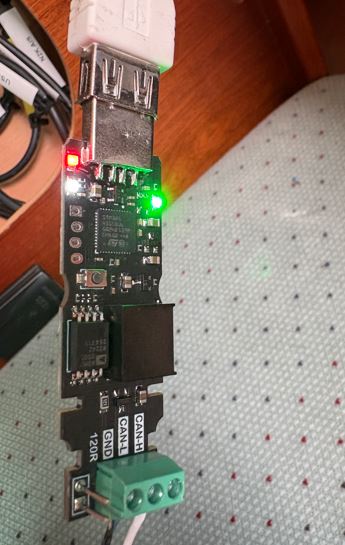

De twee aansluiting staan onderop het boordje. De kleuren heb ik aangegeven. Can-H en Can-K. Voeding van de Canable komt uit de usb poort.

Je moet uiteraard wel aan een nmea2000 bron zijn aangesloten. Doe dit hier met een GPS2000 antenne.

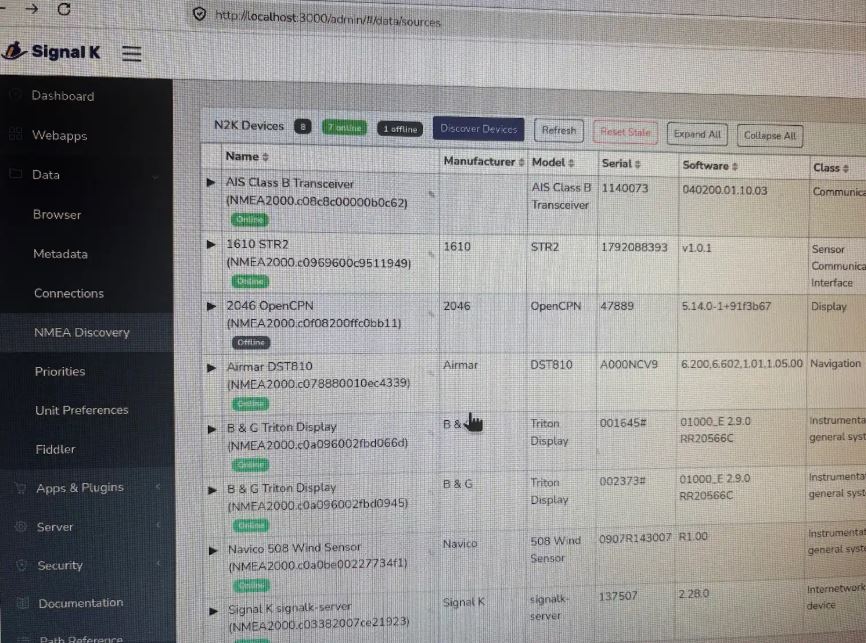

Can0 kun je gebruiken rechtstreeks in OpenCPN of in de signalk-server. Die moet je daar wel instellen. Zit er standaard in. Hier ook weer can0.

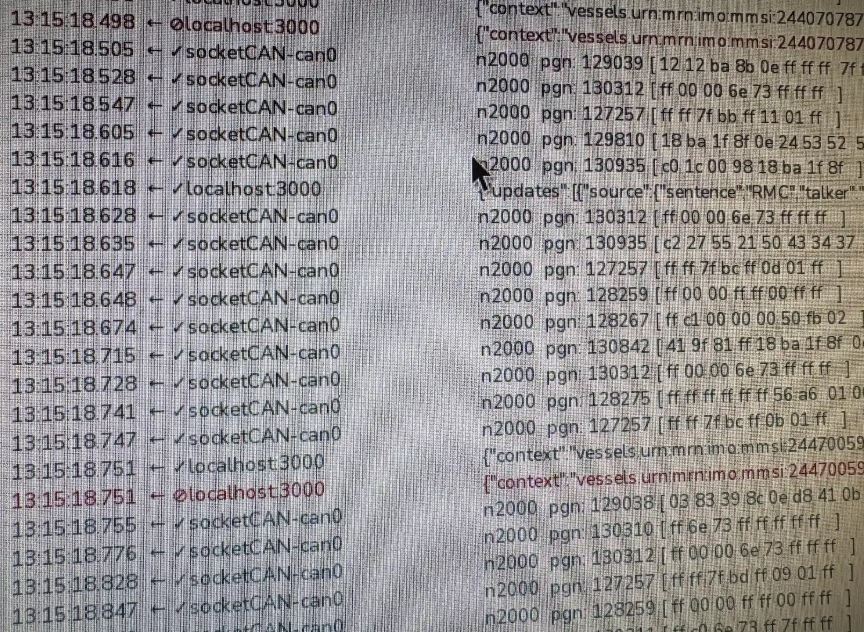

Als de ledjes op het board gaan knipperen dan werkt het.

Wat wel van belang is de terminator weerstand instelling. Staat meestal aan bij de Canable. Dus zet deze aan het eind van het nema2000 netwerk. Dus even kijken hoe de terminator aan of uit staat. Ik gebruik de Canable gewoon op een eindaansluiting. Doet dan tegelijk dienst als terminator.

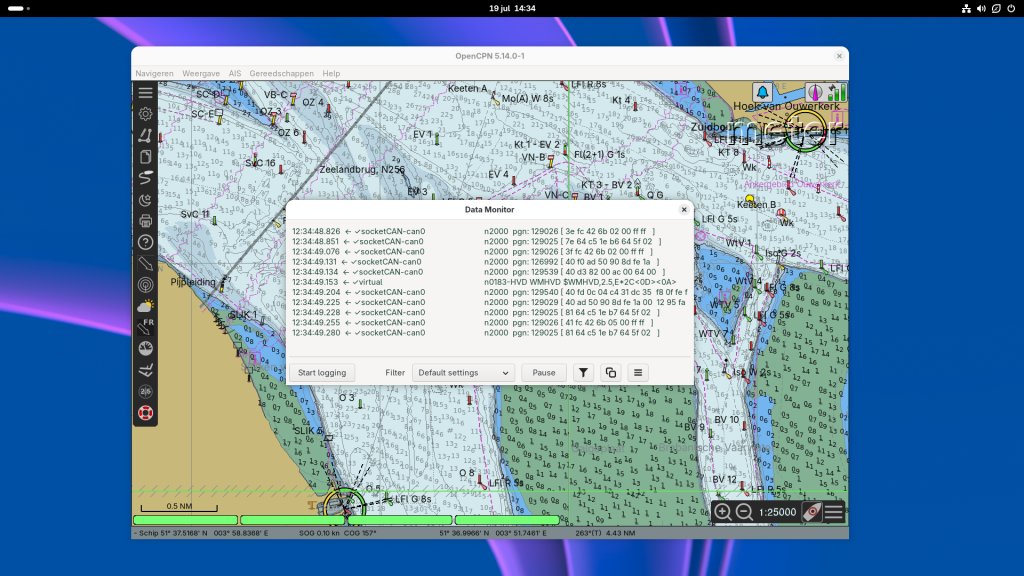

Bij een test in OpenCPN kies je eenvoudig socketCAn met als poort can0

Als je losse opstewlling maakt moet je wel zorgen dat het NMEA2000 netwerk gevoed wordt.

Ik doe dat hier met 12 volt voeding. Zo'n ding dat voor veel toepassing gebruikt. Die komen wel aan de tweevoedings draden. Heb je een bestaand nmea2000 netwerkje dan hoieft dat uiteraard niet.

Die canable dingen werken heel goed en zijn ook nog eens bi-directional.

Let verderop er zijn twee standen. Een voor de gewone verbingen en eenm voor booten om andere firmware erop te zetten.

Kan direct vanaf het internet.

Hoor wel of het allemaal lukt.

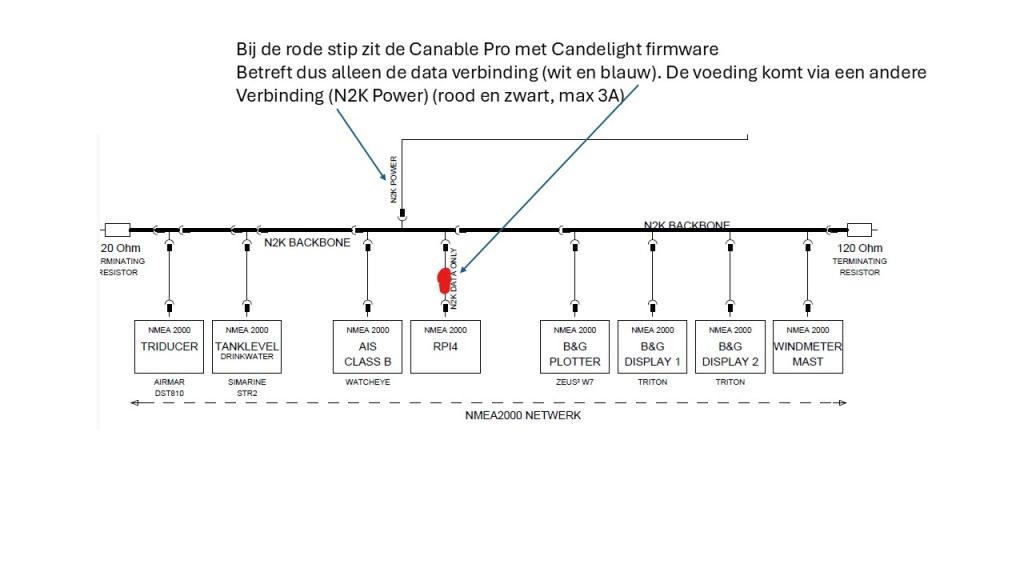

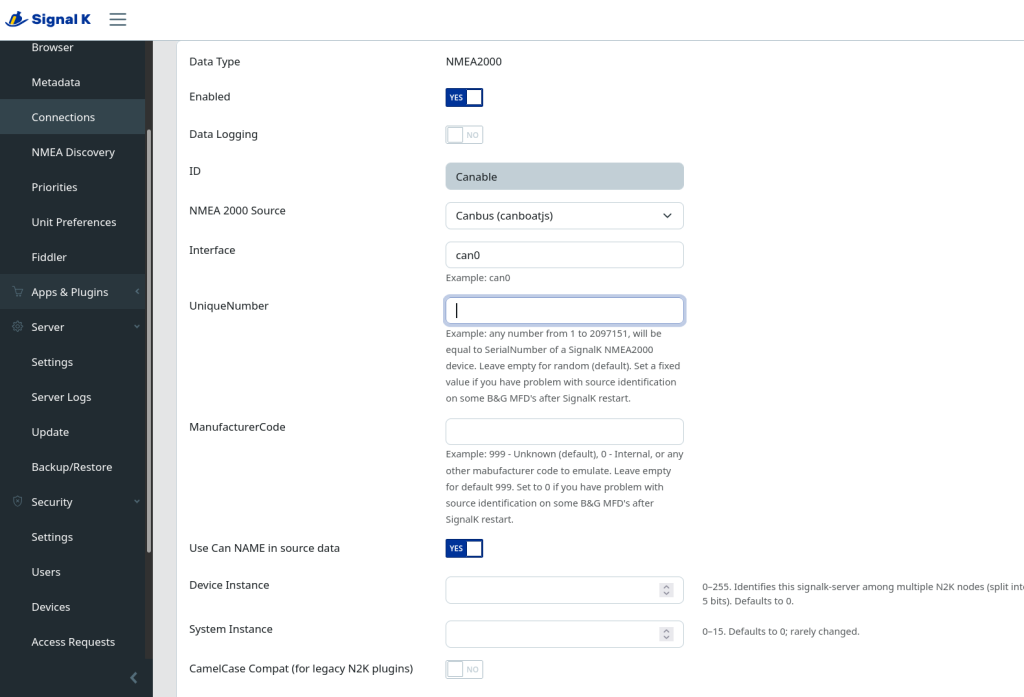

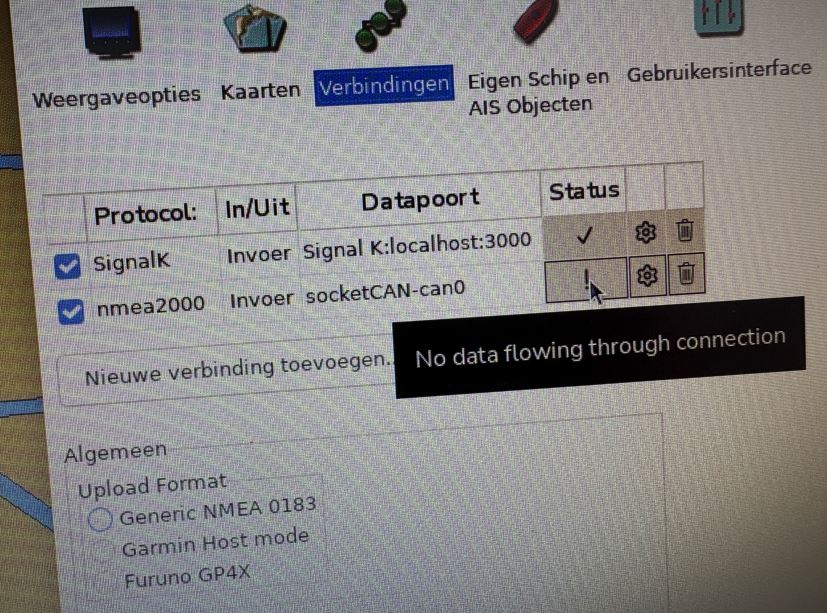

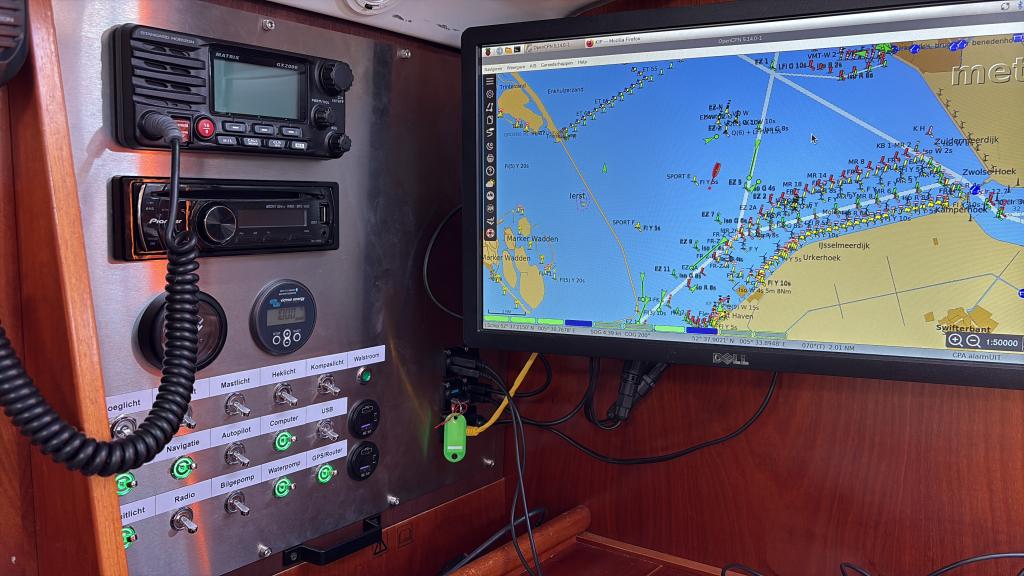

Bram, het NMEA2000 netwerk aan boord werkt gewoon, die heeft ook afsluitweerstanden. De verbinding naar de RPI komt op de backbone ergens in het midden, dus afsluitweerstanden zijn niet nodig (staan ook uit). Ik rijg echter die CAN0 niet in beeld. Kan het alleen handmatig intypen. zie foto

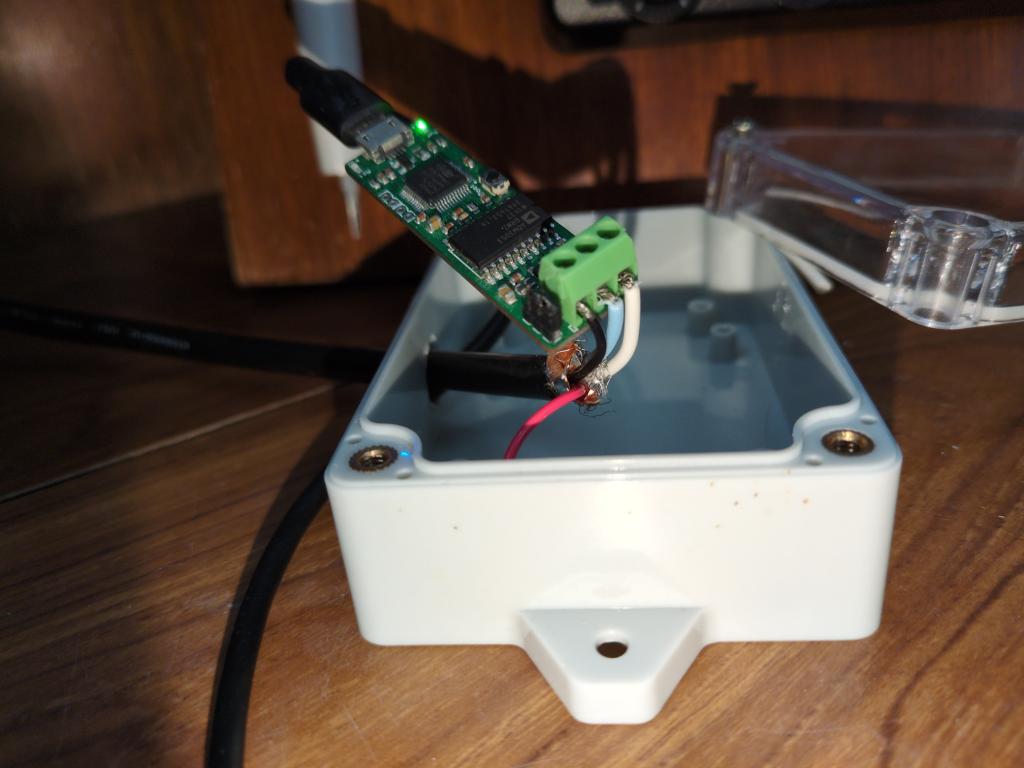

De bedrading wordt separaat aangeleverd; dus 1x voor de voeding, rood en zwart, max 3A en de data naar de RaspberryPI. Zie hieronder.

Dus je NMEa2000 is voorzien van de voeding. Dat werkt gewoon.

Voor de Canable gebruik je alleen de twee data kabels. Niet de voeding uit het NMEA2K netwerk.

Nu heeft de Canable ook een eindweerstand, die normaal aanstaat. Dat werkt niet midden in je netwerk.

De RPI heeft een eigen 5 volt voeding.

De Canable wordt gevoegd vanuit de usb van de RPI.

Probeer eens de Canable aan te sluiten aan het eind van het Nmea2K netwerk, inplaats van de eindweerstand. Want het ding heeft zelf een afsluit weerstand en die staat waarschijnlijk aan.

Verder heeft Canable een zogenaamde boot instelling, om het ding te kunnen flashen met andere firmware. Die moet niet aanstaan.

Zo moet het werken.

Ga er vanuit dat je Canable goed functioneert. Kan het testen met mijn GPS ontvanger.

Dus 3 x een afsluitweerstand werkt niet goed.

Maar even proberen . De inialisatie regel moet je wel herhalen als je de rpi opnieuw start. Kan later automatisch. En na instellen van de Signalk-server de SK server altijd herstarten.

Bream
