Onderwerp: Waterkaart Overijsselse Vecht

Hoi,

Ik ga straks vanuit Hasselt met de boot richting Ommen.
Wie weet welke waterkaart ik kan gebruiken in OziExplorer om de reis voor te bereiden.

Overijsel Zuidblad staat Ommen er niet op namelijk.
Wie heeft er eventueel een digitale kaart voor mij "te leen".

Groeten Jesse

Provincievaarkaart Overijsselse Vecht geschikt gemaakt voor OZI gebruikers.
Je kunt het opnieuw gekalibreerd bestand hier inzien, klik op bestand downloaden en opslaan. Plaats beide uitgepakte ‘NWOverijssel002’ bestanden in Ozi directory in de map [Maps] en submap [C – Noordwest Overijssel]. Open ozi en klik op tabblad [kaart] en op [Kaart bestanden opnieuw indexeren].

Open de index kaart en het moet er in zitten als voorbeeld.


Bestand [2012 Zwolle – Dalfsen.plt] is mijn gevaren log. Plaats die in de ozi map [Data].
Met de Overijsselse Vecht kaart open in ozi, klik op bestand/openen/Track uit bestand laden (meerdere) en open het logje [2012 Zwolle – Dalfsen.plt] en de track wordt op de kaart getoond. Zo niet, klik even op knopje ‘show tracks’.


Heb meteen de nieuwe Veenvaart toegevoegd. Zal niet veel door zeilers gebruikt worden. Het is wel apart dwars over de Hondsrug te kunnen varen.

Je kunt hem hier inzien, klik linksboven op bestand en downloaden (3mb).

Heb de kaart tevens geschikt gemaakt voor Ozi gebruikers;

Je kunt hier het ozi bestanden in zien, klik op bestand downloaden en opslaan. Plaats beide uitgepakte bestanden in Ozi directory in de map [Maps] en submap [A – Groningen en Drenthe]. Open ozi, klik bovenin op tabblad [kaart] en op [Kaart bestanden opnieuw indexeren]. Open de index kaart en hij moet er in zitten als voorbeeld. En je hebt de electronische vaarkaart.
(plaatsing vaarkaart is met toestemming provincie)

Succes, Klaas

De provincie Overijssel heeft online een gratis vaarwaterkaart beschikbaar in PDF-formaat op www.overijssel.nl/publish/page...sel_voor_website.pdf

[edit]
Te langzaam Dat is dus dezelfde die Klaas hierboven postte

kbakker schreef :
Zo7 je ze kunnen maiken? Ik kan z3 niet downloaden namelijk. Dit e-mailadres wordt beveiligd tegen spambots. JavaScript dient ingeschakeld te zijn om het te bekijken.

Grt. Jesse

Deze docs staan op google. Je dient hiervoor een google account te hebben om te downloaden. Lukt het nog niet laat dan weer even weten.

Grt

Wellicht overbodig maar toch wel belangrijke vaar info ;
Overijsselse Vecht heeft soms diepgang beperkingen. Het BPR is op sommige punten niet meer van toepassing. Een paar jaar geleden is het beheer van RWS overgegaan naar waterschap Salland. Per 22 mei 2012 is een nieuw (water) Verkeersbesluit van toepassing. Vastgelegd door het Verkeersbesluit Dagelijksbestuur van de Overijsselse Vecht. Hiermee is ook de toegestane afmeting van schepen (BPR, bijlage 13) voor dit vaarwater komen te vervallen en gelden nu de artikelen van dit verkeersbesluit.

Bovenstrooms geldt een (onveranderde) diepgang van 1m ( vanaf A28 tot monding van de Regge). De toelichting op het nieuwe verkeersbesluit geeft aan dat deze maximale diepgang geldt onder normale omstandigheden, of te wel het streefpeil. De toelichting geeft dus aan dat er afwijkingen toepasbaar kunnen zijn. Streefpeil beneden Vechterweerd ligt op NAP – 0,2m. Beneden drempelhoofd ligt op NAP-1.50. Dus theoretisch 1.30m water. Gezien de Vecht een regen afvoerrivier is kan zomers, bovenstroom sluis Vechterweerd (en Vlisteren), minder water staan. Anderzijds staat benedenstrooms het water in open verbinding met IJsselmeer waar op en afstuwingen flinke invloed kan hebben.

En dat verschilt nog wel eens, hier bijna 60 cm benedenstrooms in een paar dagen;

Actuele stand Sluis Nieuwe Verlaat kun je bij Groot Salland Waterschap ophalen.
Tot aan Sluis Vechterweerd beneden kun je ook bij waterstanden van rws terecht.

Hiermee is er voor de watersport niet echt veel veranderd. Wel belangrijk te weten dat de wetgeving veranderd is. Immers de diepgang van max 1 meter (zoals voorheen vlg BPR) is niet meer van toepassing en kun je met een grotere diepgang de Vecht eens opvaren mits er voldoende waterstaat. Houdt het waterpeil bij Vecht Nieuwe Verlaat (benedenstroom, nabij Zwolle) en Vechterweerd (bovenstroom) in de gaten en neem dan contact met de sluismeester om te kijken met je diepgang de sluis kan nemen. Blijf ook ik niet lang achter de sluis want je ziet wat waterstand benedenstroom kan doen. Voor je het weet zit je achter de drempel vast. Bij aankomst even overleggen met de sluismeester.

Grt, Klaas

Allen dank voor de info en de kaarten die ik "geleend" heb.
Alle data netjes vastgelegd in OziExplorer.
Heb er vanaf Hasselt 6 uur overgedaan inc. wachttijd bij de sluisen met +/- 9 KMH.

Wat me opviel is dat ik volgens de GPS buiten de oevers vaar, de kaart is van 2004 die ik gekregen heb nu bijna dus 10 jaar later, kan de vecht zich zo verplaatst hebben of zal dit aan de calibratie van de kaart liggen?

Hou het maar op de calibratie, die Vecht is niet verplaatst.

ok, maar hij loopt zeker tot op de helft van de kaart echter wel synchroon met het vaar water. Iemand een idee hoe ik de kaart kan kalibreren?

jessejohn schreef :
Door van een aantal bekende posities de coördinaten in te voeren als "ijkpunten". Ik heb ook de topografische kaarten (top25nl) in OziExplorer en daarmee kun je vrij nauwkeurig andere kaarten kalibreren. Goede kandidaten zijn bijvoorbeeld bruggen en sluizen. Des te meer kalibratiepunten, des te nauwkeuriger de kaart. Mits de kaart een beetje klopt natuurlijk, vaak worden bepaalde zaken extra groot getekend voor de duidelijkheid.
Ik zal vanavond wel eens even kijken (als ik zin heb), of ik de kalibratie kan verbeteren.

Groet, Bart

Bij de kaarten die kbakker heeft gepost gaat het overigens niet om "lenen", dat zijn kaarten die provincie Overijssel volledig gratis op internet zet, en dit is dus gewoon legaal

jessejohn schreef :
Kun je mij je gps track mailen? Dan kan ik hem opnieuw calibreren. Mijn gps track was tot Dalfsen, dus kon niet de hele route verifieren.

Geen wonder dat die kaart niet helemaal klopte, kbakker had maar op drie punten gekalibreerd, allemaal aan de westkant van de kaart. Voor een beetje betrouwbare kalibratie heb je al snel 4 punten nodig, die zo ver mogelijk uit elkaar liggen.

Ik heb de kaart even opnieuw in Ozi gezet, met een (veel) hogere resolutie. Ik heb 'm op iets van 9 of 10 punten gekalibreerd, over de hele lengte van de Vecht, dus nu moet ie wel kloppen.

Hier te downloaden, tot 29 juli:http://we.tl/ZEkYQVLWcD

Daarna kun je mij even fb-en, als de link niet meer werkt. Voor de liefhebber kan ik 'm ook in Seaclear of Oruxmaps (Android) leveren.

Succes, Bart

Smooth Operator schreef : Hoi Bart,
Dat klopt. Mijn bestemming was Dalfsen ivm diepgang. Dus alleen de westkant. Daarbij kwam ik achter dat de kaart niet helemaal zuiver was. Mijn Kalibratie klopte voor dit doel. Ik had eerst de 4 hoeken gebruikt, daarna herkenningspunten enroute. Toen zat ik er meer naast dan nu. Daar het geen navigatie kaart is maar enkel ter orientatie (geen openwater, geen boeien, geen diepte gegevens) vond ik het niet nodig. Voor dit doel voldeed de kalibratie. Zie dat je naar verhouding evenveel punten gemaakt hebt, het westelijkdeel is niet beter geworden. Overigen zie ik met mijn track tot Dalfsen in een bocht ook over de wal loopt. Deze kaarten zijn dan ook enkel ter orientatie.
In ieder geval fijn dat we nu een gekalibreerde (hele) kaart hebben voor het bevaarbaar gedeelte. Jesse zou met zijn track dit even kunnen verifiëren.

Bedankt voor de calibratie, ik vaar weer tussen de wateren

Waar halen jullie de gratis vaarkaarten vandaan als ik vragen mag?

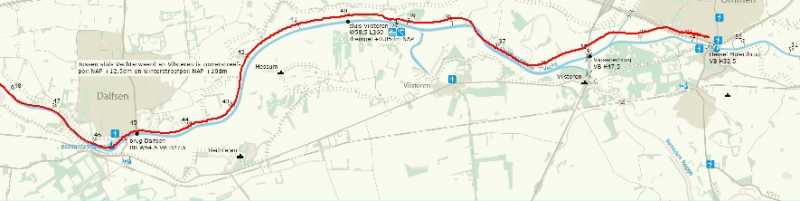

Bijlage mijn route die ik gevaren heb.
C:\fakepath\TrackLog 2013-07-21 daily.plt

jessejohn schreef : Tussen de oevers hoop ik
Ik vaar veel in NW Overijssel. Bij de Beukersluis had ik eerder die provinciekaart van de Overijsselse Vecht ontvangen. Die had ik ingescand tbv ozi.

De Veenvaart had ik voor opening nieuwe Koning Willem Alexanderkanaal (KWA) bij de provincie opgevraagd. Die ook ingescan en toestemming gevraagd om die bekend te stellen (eerder op een ander forum).

Je link werkt niet!

Grt.

deze link dan? kopieren in de browser.

docs.google.com/file/d/0B7vB4j...X3c/edit?usp=sharing

Werkt niet, ozi ziet hem niet. Database bestanden moet je meestal inpakken en dan uploaden.

je moet hem even downloaden dan via menu openen in ozi. net getest werkt wel. Het is een .plt bestand.

jessejohn schreef :
Zie het bericht van Xiphias hierboven voor de link naar de kaart van de provincie Overijssel. Andere gratis kaarten zijn er nauwelijks. Je kunt zelf kaarten inscannen, zie mijn post van enkele weken geleden voor kaarten van Wadden en IJsselmeer.
En met enige creativiteit is er wel aan (soms illegale) kaarten van andere binnenwateren te komen...


Bart

Het werkt, zat het verkeerd te doen.
Ook de oostelijke kant heeft Bart hiermee netjes gekalibreerd.
Thx

Wellicht als mosterd na de bekende maaltijd;

De Provincie Overijssel stelt de Vaarwaterkaarten ook digitaal beschikbaar als PDF op: http://www.overijssel.nl/thema's/bereikbaar/varen-overijssel-0/

Er zijn twee kaarten: Noord-West Overijssel incl Overijsselse Vecht
Kanaal Almelo - De Haandrik

Elk jaar is er een nieuwe kaart

Zouden de andere provincies van het land dit ook (willen) doen?

Volgens mij is er voor Friesland en andere provincies ook zoiets , en wat dacht je van de kaartjes voor de DMR?
Maar of je dat nou als enige vaarkaart moet gaan gebruiken vraag ik me wel af.

En plannen gaat sowieso beter met bijv. Navionics webapp of OpenCPN.
En dat kost ook niks.
Ad

De info van die provincie pdf'jes zijn best wel handig. Daar de meeste vaarwateren in deze hoek niet door de ANWB vaarkaarten opgenomen zijn komen ze voor ons goed van pas. Snap eigenlijk niet waarom de ANWB deze wateren links laat liggen.

Grtn. Klaas

altijd makkelijk deze info.
