Onderwerp: NASA navtex antenne
NASA navtex antenne 30 mei 2017 14:09 #839228
|
Ik heb één Nasa apparaat aan boord: de Clipper navtex.
Daar kwam een standaard antenne bij die op zee best goed ontving, maar op binnenwater en in havens nouwelijks. Deze antenne had ik op m'n solar-paal gemonteerd. Dit voorjaar na 2 of 3 jaar gebruik was de ontvangst nog slechter. Na onderzoek bleek de antenne waar een printplaatje in zit met allerlei kleine dingetjes erop flink gecorrodeerd. Nu een nieuwe antenne gemonteerd, maar van een andere soort: de " H Vector navtex antenne"
Nasa verteld er een voor mij onbegrijpelijk verhaal bij: Conventional navtex antennas respond to the electrical component associated with the navtex radio signal. They usually perform well at sea where electrical interference is low but can sometimes be overwhelmed with interference especially when in harbour and connected to shore power. Het effect is echter een zeer goede ontvangst. Ik heb 'm om opnieuw corrosie te voorkomen na testen onderdeks onder de kuiprand gemonteerd en de berichtjes komen binnenstromen, Belgische, Nederlandse en Engelse, zonder allerlei vreemde tekens die ik vroeger nog wel binnenkreeg.In most small craft the electrical system acts as an effective ground for the antenna but it can also be a source of interference conducted from other electrical equipment on board. Electrical interference can result in poor reception especially in a marina where the ambient level is high or at sea when poorly suppressed electrical equipment is in use. The omnidirectional H-Vector antenna is not sensitive to electric fields but to the magnetic component of the navtex signal. As a result it is less sensitive to locally generated interference and, as it does not need a ground, it is not affected by conducted ground interference whether in harbour or at sea. The net result is that, under adverse conditions, the H-Vector antenna can deliver a significant improvement to navtex reception. The mushroom shaped antenna is compatible with the Clipper navtex, series 2 Target navtex and with the navtex engine. It can be mounted on a cabin roof or rail mounted using an appropriate threaded antenna base. Voor wie een nasa navtex heeft: een aanrader! |
|
|
NASA navtex antenne 30 mei 2017 16:57 #839267
|
|
ZF informatie kanaal Telegram: t.me/zeilersforum
|
NASA navtex antenne 11 aug 2020 13:04 #1194140
|
WADnWIND schreef :
Ik heb voor meet en test doeleinden van navtex ook zo iets gemaakt van een ferriet antenne. super compact en past prima in mijn offshore koffer. Jugo, Even een oud draadje afstoffen  Heb jij een ontwerpje van jouw "magnetische" zelfbouwantenne ? Grt Hans |
|
Jouet Sheriff "TinTin"
www.virtualware.nl |
NASA navtex antenne 29 okt 2020 20:32 #1222748
|
Ik heb daar ook belangstelling voor!
Heb je een foto/tekening van het ontwerp? Groeten, Pieter omega schreef : WADnWIND schreef :
Ik heb voor meet en test doeleinden van navtex ook zo iets gemaakt van een ferriet antenne. super compact en past prima in mijn offshore koffer. Jugo, Even een oud draadje afstoffen Heb jij een ontwerpje van jouw "magnetische" zelfbouwantenne ? Grt Hans |
|
|
NASA navtex antenne 30 okt 2020 08:06 #1222849
|
|
|
NASA navtex antenne 24 juni 2021 21:29 #1298781
|

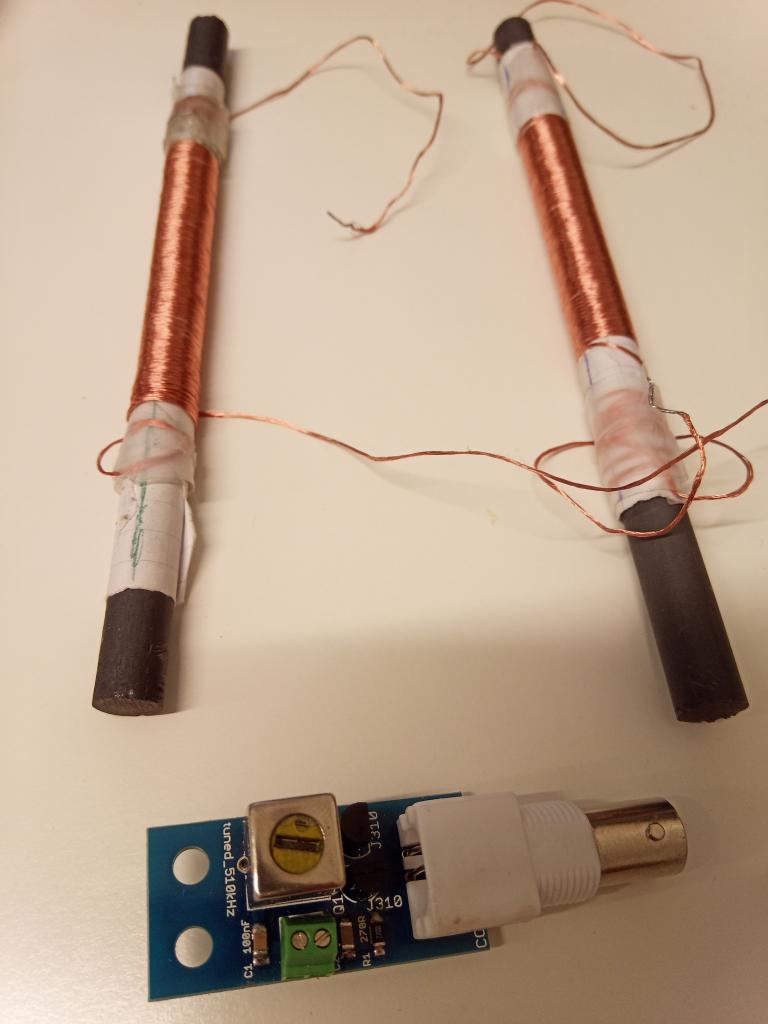

Een zelfbouw antenne voor Navtex bestaat uit 2 ferrietstaven met elk 72 windingen litzedraad, en een antenneversterker waarvan de voeding uit de coax bus van de Navtex komt.
Ik heb dit in een plastieken doosje ingebouwd, antenne staat benedendeks vlakbij m'n Clipper. Ontvangst is uitstekend. Voor de versterker heb je 2 JFET's, enkele condensatoren en weerstanden nodig en een passieve resonantiekring op 516kHz afgestemd (die kan je nog in Duitsland krijgen bij enkele shops voor radiofanaten, moet je zelf nog afstemmen). Aan materiaal lig je aan een 10-tal euro, maar voor zelfbouw heb je toch gespecialiseerd materiaal nodig.
Bijlagen:
|
|
|
