Onderwerp: Vraag over Nautin boeienlijsten

Nu RWS de boeienfile (alweer) van layout verandert zou het misschien een moment kunnen worden om niet meer zelf de RWSfiles om te zetten in boeien met iconen op de kaart, maar om de Nautinfiles te gaan gebruiken

Maar ik wil niets gaan missen natuurlijk.

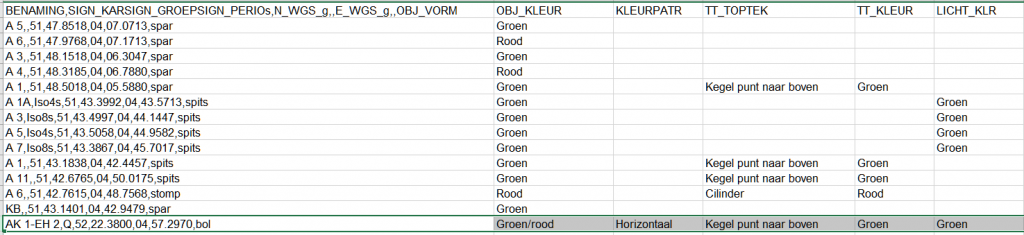

Voor WinGPS zet ik met een excelsheet met macro's de CSV-file van RWS om in dit:



In de eerste kolom dus boeinaam, lichtkarakter, positie, boeivorm.
In de kolommen erna fysieke kernmerken van de boei, topteken en licht.

Met die kenmerken kies ik in WinGPS vervolgens het bijpassende icoontje.

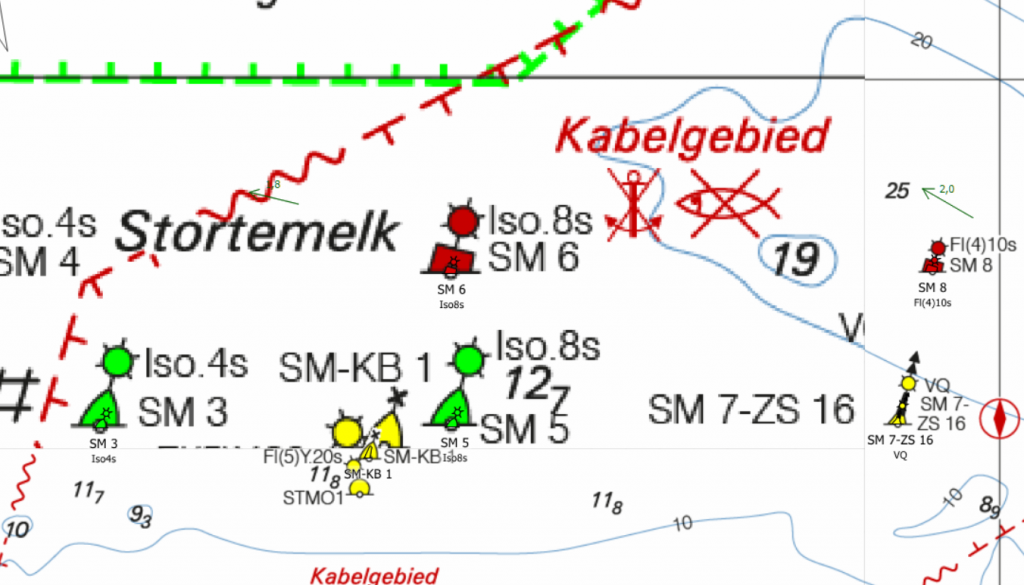

Dan krijg je in de kaart bij elke boei ook nog een icoon van het waypoint, met naam en lichtkarakter.
Ziet er zo uit:



Vooral erg handig als boeien verplaatst zijn.
Ook heel handig om naar een boei te laten sturen door PC en AP: rechtsklik op het waypoint, navigeer naar, klaar.
Natuurlijk kun je in WinGPS die waypoints ook niet laten zien maar alleen de kaart. Eén klik en weg zijn ze. Ook kun je oude RWSfiles naast nieuwe laten zien, alweer erg handig.

In de files bij Nautin zie ik wel (in de CSV-algemeen) een soort van typenummer van de boei staan, maar niet alle kenmerken die ik nu meeneem.
Is dat nummer te gebruiken om de juiste icoon te pakken, en zo ja, waar vind ik de lijst van nummers en hun betekenis?

Ik heb laatst een mapping gemaakt van de typenummers naar de iconen van iSailor

In deze bijlage vind je de iconen, en een index.html die alles laat zien:

Natuurlijk kan dat, maar wat voor formaat had je het liefst gehad? Dan kunnen we dat proberen te maken...
Maar bij Nautin doen we dus al ons best om er een icoontje bij al die eigenschappen te zoeken .

Hier is de np_Tonvorm tabel die we daarvoor gebruiken:

Als je mij een mapping kan geven naar symbolen voor WinGPS, en het formaat van WinGPS, dan is het zo gepiept waarschijnlijk...

Het is volgens mij niet zo ingewikkeld.
In WinGPS heb ik al 198 verschillende soorten waypoints. Bij elk type hoort een plaatje (icoon)
Die iconen zijn *.tga files (te maken met Irfanview).
Veel iconen worden erbij geleverd, maar zelf maken kan ook prima.
Ik heb er veel 'geknipt' (Windows knipprogramma) uit de digitale 1800-kaarten. Prachtige icons….

De koppeling van plaatje met de tekstuele beschrijving van de waypoint-eigenschappen doe je zelf in WinGPS, met Waypoints-Typebeheer.

Dat ziet er zo uit:
een icoon, met daarachter de tekst van de beschrijving, zo uit de spreadsheet van RWS gehaald.
De tekstregel bevat zes positional parameters, achtereenvolgens:
vorm, kleur, horizontaal of vertikaal gekleurd, type topteken, kleur topteken, kleur licht.
In het minste geval is er 1 parameter ingevuld bij RWS, de kleur.
Dat staat er ;kleur;;;;
Als alles is ingevuld krijg je bijv. bol;rood/groen;horizontaal;kegel;groen;groen
Een stukje uit het menu typebeheer:



Het icoon is dus met de hand (Typebeheer) gekoppeld aan de tekstregel die in de in te lezen boeienfile zit.

Het enige dat ik denk nodig te hebben is dat ik die hele tekstregel vervang door het typenummer? wat bij Nautin in de CSV Algemeen bij elke boei staat.
Uit de zip van Menno kan ik dat halen denk ik.
Dan houd ik mijn mooie iconen en wordt het importeren van Nautin ipv direct van RWS wat makkelijker.

Is er belangstelling voor de iconen zelf? Ik kan vermoedelijk wel een sheet maken met het typenummer van een boei en het bijbehorende icoon.

Maar moet je elk waypoint met de hand een icoontje geven?
Kan je ook een export maken waarbij waypoint met een icoon gekoppeld is, en die daarna weer importeren, waarbij dat icoontje weer verschijnt?

It Paradyske schreef :
Je moet aan elk TYPE waypoint een icoon hangen. TYPE is een unieke combinatie van die 6 tekstparameters.
Bij importeren van RWS kun je aangeven dat bestaande typen gebruikt moeten worden. Dat werkt dus o.b.v. die 6 parameters tekst.
Een enkele keer heeft RWS een nieuwe combinatie van die 6 parameters, en dat maakt dan vanzelf een nieuw waypointtype. Daar moet dan een icoontje aan gekoppeld worden. Is uitzondering.

vraag 2: ja dat kan, want die koppeling loopt via die 6 tekst-parameters.

Het is in de praktijk erg simpel nieuwe RWS-files in te lezen.
Na 'behandeling' in mijn excelsheets is het een kwestie van bestand importeren-tekstbestand-waypoints.
Het formaat in de CSV uit de sheets moet je 1 keer opgeven, en dan zie je bij de import dit:



De iconen worden dan vanzelf gekoppeld o.b.v. de tekstregels rechts.

En kan je ook zijn waypointen bestand met icoontjes exporteren als .gpx? en als je deze .gpx weer importeert heb je dan nog steeds de juiste icoontjes??

Dus als Nautin een CSV levert met dat formaat, dan kan je em zo inlezen?
Wat is het scheidingsteken?

BK> Voor er dubbel werk gebeurt - je weet dat nautin al een gpx exporteert waar die plaatjes (voor OpenCPN in ieder geval) al aan gelinkt zijn? Als gpx ondersteund wordt is het een makkelijker weg.

Zo niet, dan inderdaad met Hans in conclaaf, en is er binnen no-time een wingps export bijgekomen verwacht ik.

rooiedirk schreef :
Nee. gpx exporteren geeft naam, positie, licht. Geen icoon.

It Paradyske schreef :
Ja, en scheidingsteken kan ik kiezen bij inlezen.
Die CSV hebben jullie al, en daarin staat als laatste kolom een nummer.
DAT nummer, als dat een type-code is, heb ik genoeg aan.
Dat blijft dus de vraag: is dat nummer een code voor het model boei (kleur, strepen, toptekens etc)?

Baasklusje schreef : Jammer, dan moet Hans aan de slag.

redshift schreef :
GPX wordt wel ondersteund, maar de koppeling naar de icoontjes (per boeitype) niet, die moet je per type zelf maken in WinGPS. Iconen (mooie!) heb ik al, dat is het probleem niet.

Baasklusje schreef : ja. Je kan bij Nautin ook een bestand UserIcons.zip downloaden, daar staan ze allemaal in. Als je wilt kan ik de .png bestanden ook makkelijk voor je omzetten.

Baasklusje schreef :
Stond het antwoord op je vraag niet al in de np_tonvorm tabel die een eindje terug gepost werd?

rooiedirk schreef :
Sterker nog, die hebben we in vectorformaat, en kan dus ook nog eens op elk gewenst formaat worden geschaald.

Knoet schreef :
Dat zou kunnen, dat is precies mijn vraag.
Is dat nr in kolom C hier een unieke codering voor een boei zoals in de rij bij dat nummer beschreven?
Zo ja, dan kan ik dat nummer gebruiken om mijn eigen iconen aan zo'n nummer te koppelen.

Ja, die is uniek, maar als ik dus een CSV maak, volgens bericht... 174 met die unieke kolom c code?
Trouwens, tonnen waarin in kolom b een zz staat worden niet gebruikt

It Paradyske schreef :
In de CSV ALgemeen van Nautin staat in kolom F al zo'n code.
Is die volgens de NP Tonvorm sheet?
Dan hoef jij verder niets te doen, ga ik het proberen.

Voor het proberen de UserIcons als .tga

Ik ga het opgeven

De redenen:
- in de GPX-achtige dowmloads van Nautin staat wel een tekstomschrijving van de boei, maar niet dat simpele typenummer (of mis ik iets?) Tekst-omschrijvingen heb ik zelf al uit de RWSfiles.
- in de CSV-files staat de positie met graden-seconden-tekens. Dat kan WinGPS niet importeren, die tekens maken er tekst van ipv getallen. Bij de import kun je (voor CSV) het scheidingsteken opgeven en het decimaalteken. Met de graden-minuten-secondentekens kan WinGPS Import niets, ik kan dus geen geldig importprofiel maken zonder eerst de hele CSV uit elkaar te plukken tot getallen voor de positie.

Baasklusje schreef : Het symbool staat in de tagDat is de standaard tag voor symbolen: www.topografix.com/gpx_manual.asp#sym
Ik denk dat It Paradyske ook wel een CSV-formaat kan maken waarbij dat in DD.DDDDDDD formaat is.

Menno schreef :
Dat heb ik gezien (met Wordpad).
Zowel GPSU als WinGPS weigeren dat te gebruiken.....
