Onderwerp: hulp bij GPS icm. Open CPN ?

wie kan even helpen?

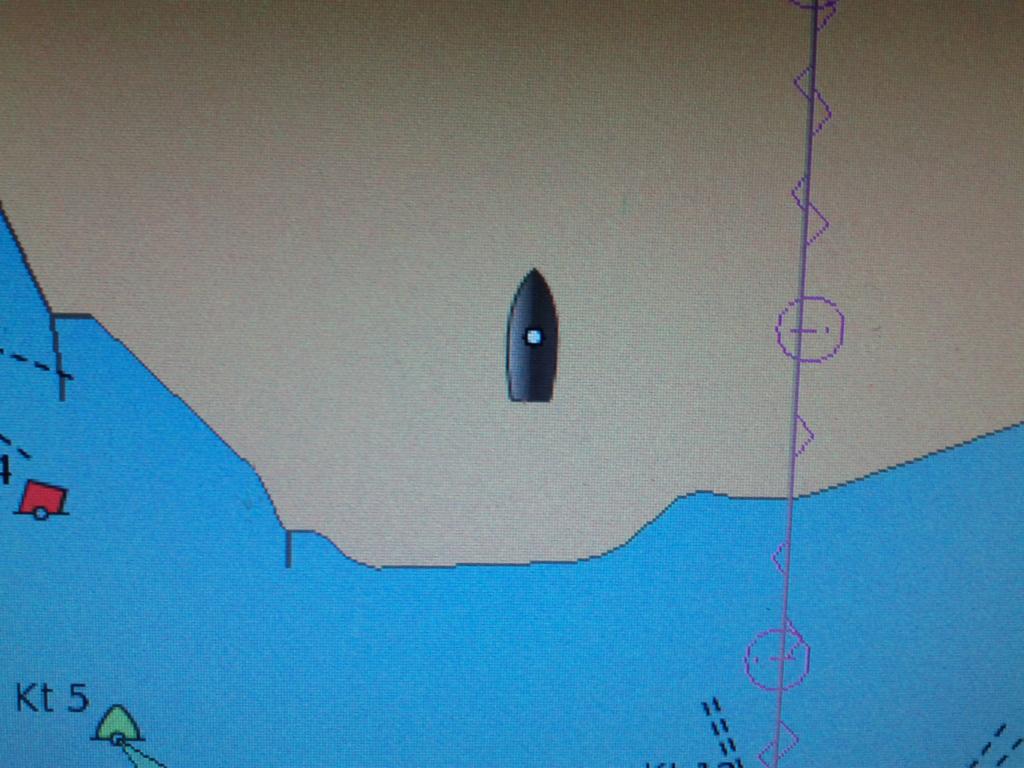

Ik heb geen bootpositie in OpenCPN. (grijs ipv. rood bootje)

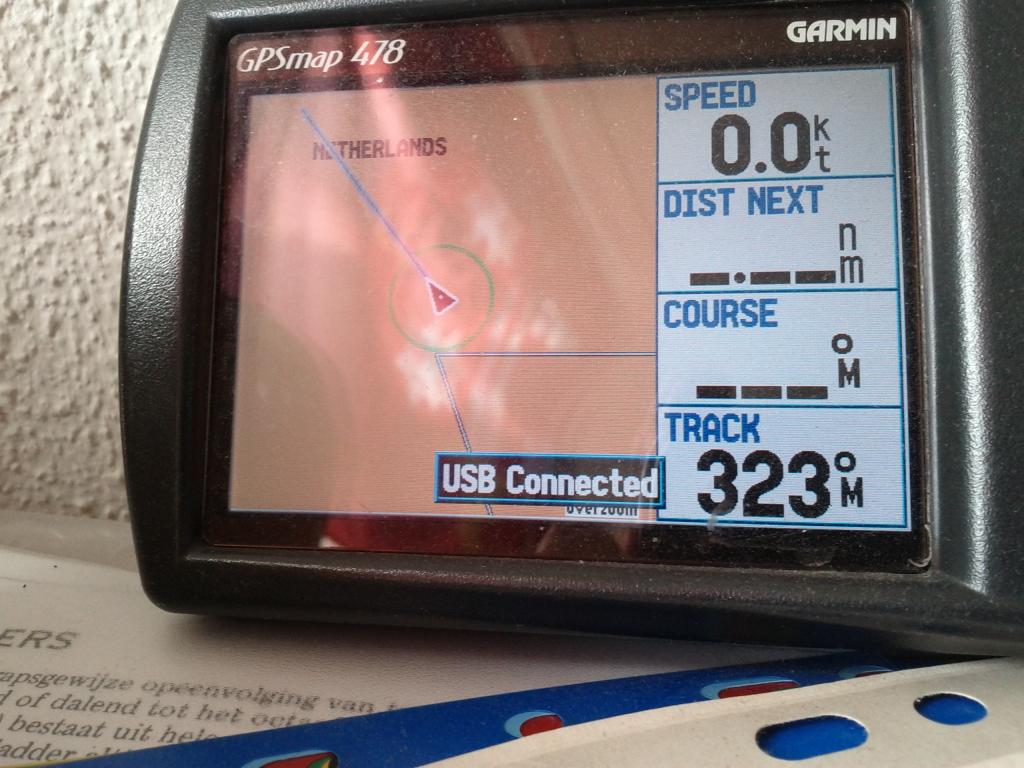

M'n Garmin GPSmap 478 geeft "USB connected" en hij wordt ook herkend door de PC.

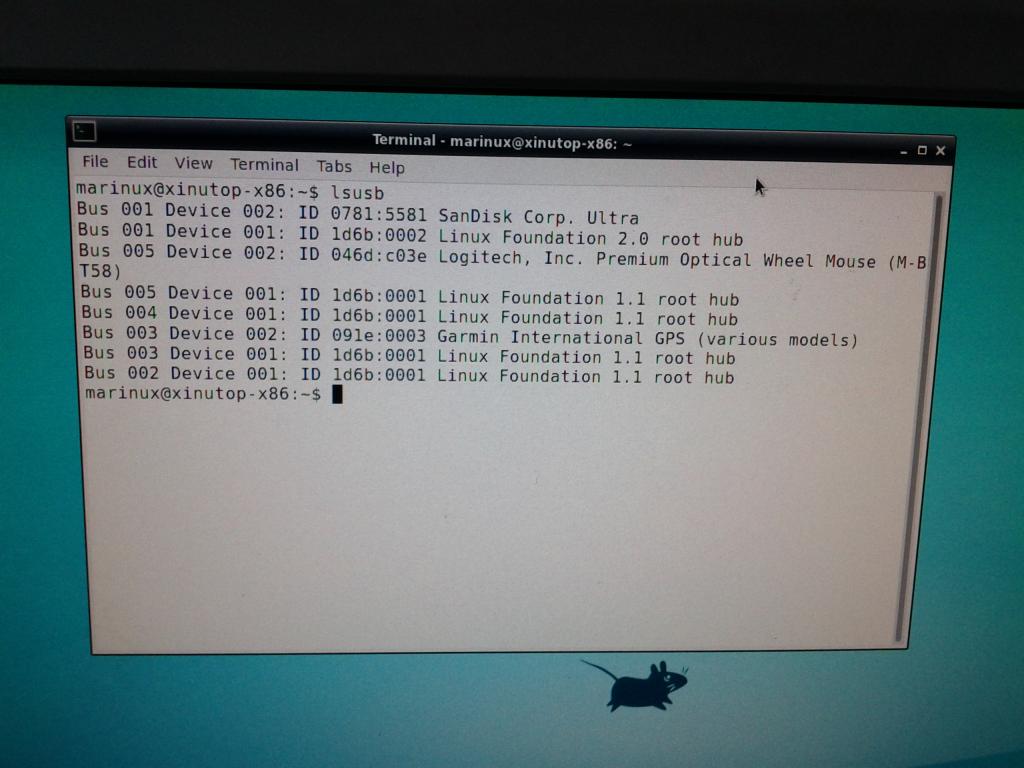

lsusb antwoordt de GPS op bus3

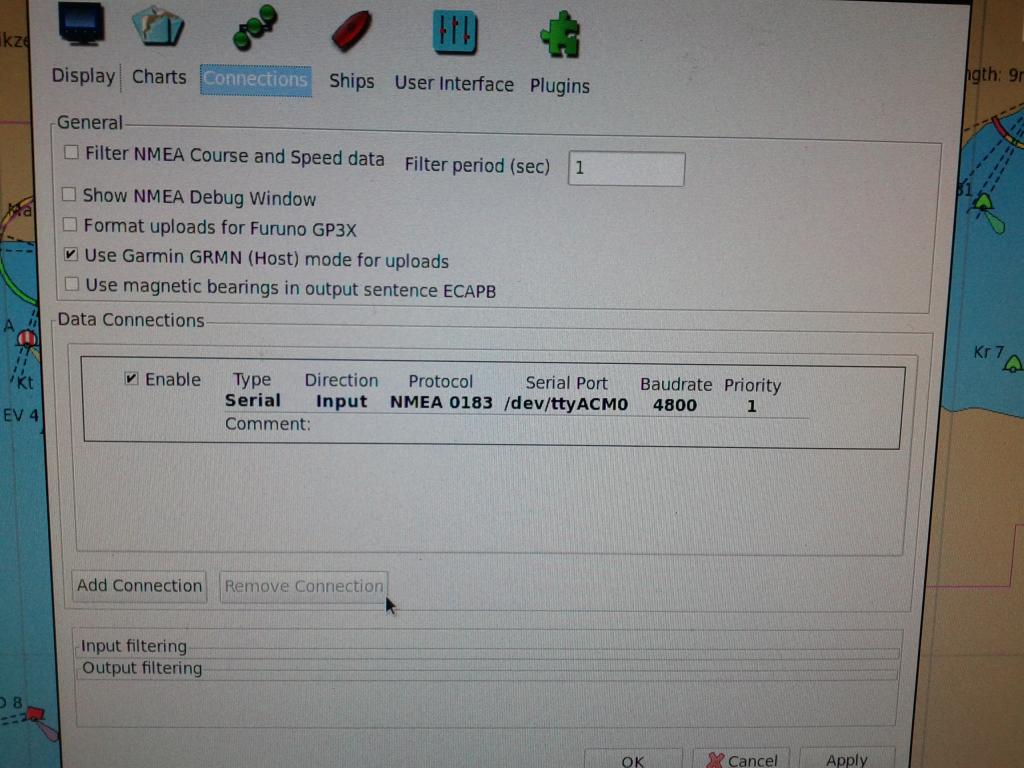

Is m'n connection goed? Ik ben niet zeker over Baudrate die ik moet instellen?

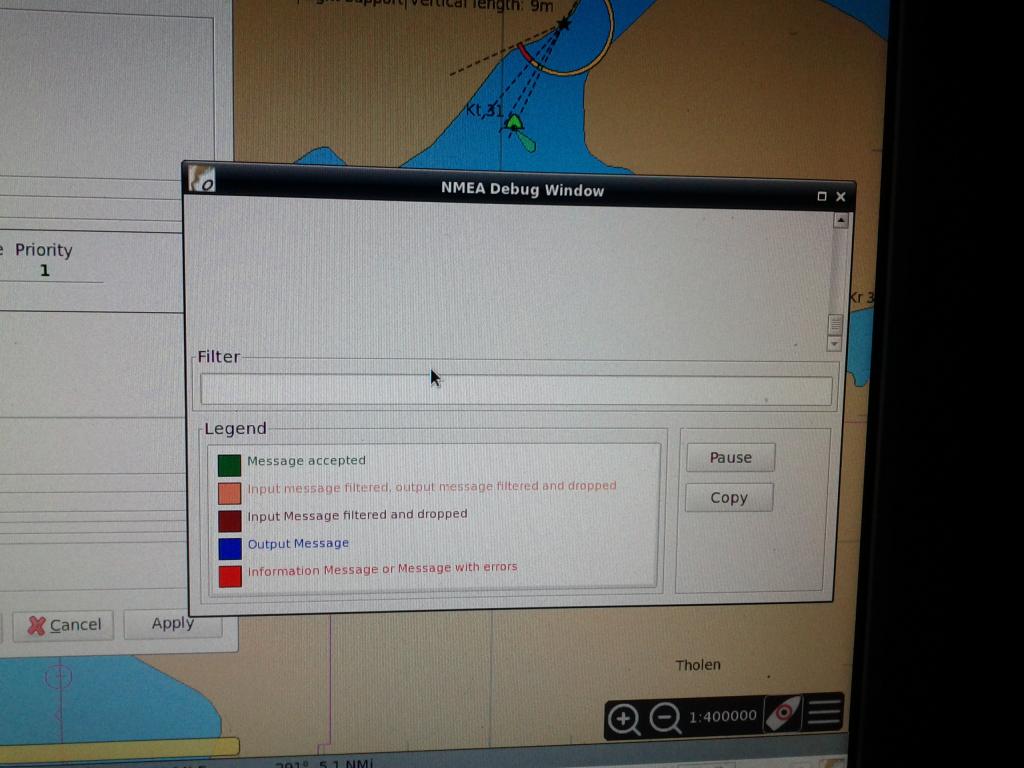

Debug window toont geen messages...

In het verleden (met een vorige xinutop(?)) werkte alles gewoon goed.
Merci!

stukje

he default baud rate of the GPS is 4800 baud but I have the ability to increase it to 9600 or 19200 bauds. Is there a benefit of a higher transmission baud rate for the GPS? Does a 4800 baud rate allow the full transmission of a GPS NMEA 0183 sentence every second? I am not sure how much data is contained in a NMEA 0183 sentence, and if it can "all go through" every seconds at 4800 bauds. (Note: The vario and PNA can receive a 19200 bauds). What are the drawbacks of a baud rate set too high? Transmission errors?

Zal dus even handmatige beginnen met 4800. dat moet altijd werken aan gezien dat de basis is.


Maar even een ding?
waarom via de plotter naar de pc ?
een usb naar gps direct zijn nu niet echt de kosten
Dan kan je ze ook gescheiden gebruiken

zie link

nl.aliexpress.com/item/3302859...AvD_BwE&gclsrc=aw.ds

OK,
Eerst even uitzoeken welke device aangemaakt wordt door je GPS.
Even de usb er uit, en er weer in. Dan "dmesg" in de terminal.

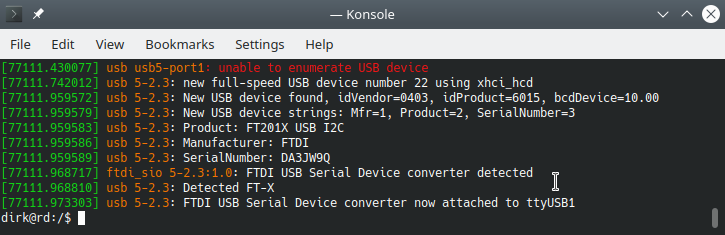

In mijn geval is de usb dus gekoppeld aan ttyUSB1. Jij gebruikt momenteel ttyACM0, maar hiervandaan kan ik niet zien of dat correct is. (Zou best kunnen)
Dan de baudrate. Even zoeken in de GPS manual, maar simpeler is gewoon een paar waarden proberen. als 4800 niet werkt dan 9600 of 19200 etc.

Oh en als dit een nieuwe setup is, heb je leesrechten op je usb poorten?? In de manual options_setting:connections#linux_serial_connections

merci!

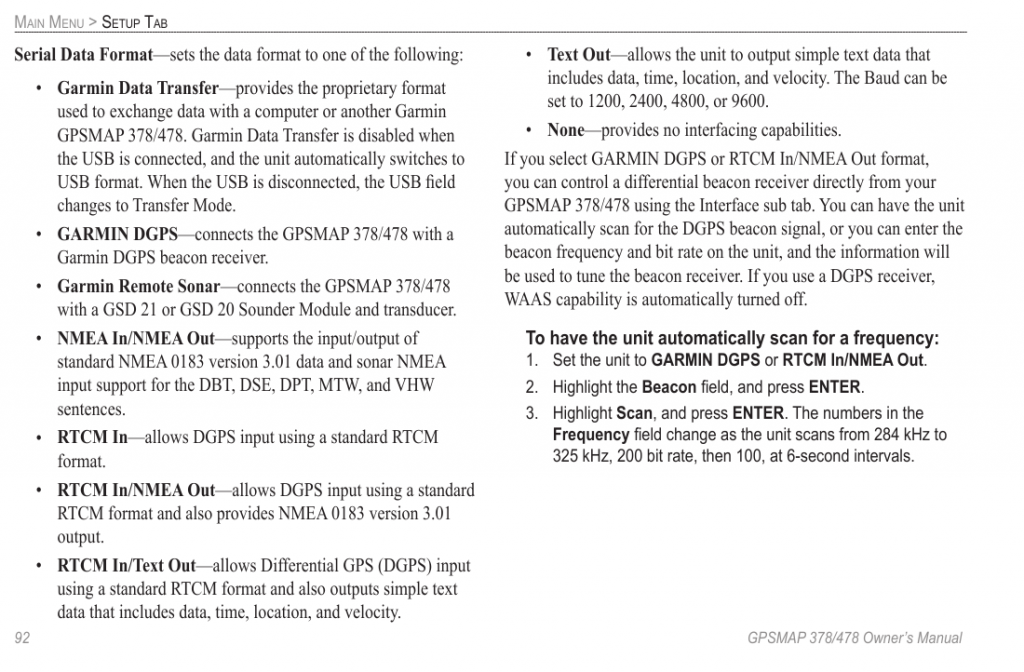

Tijdens jullie post heb ik de Baud gevonden denk ik, dat lijkt goed volgens mij.

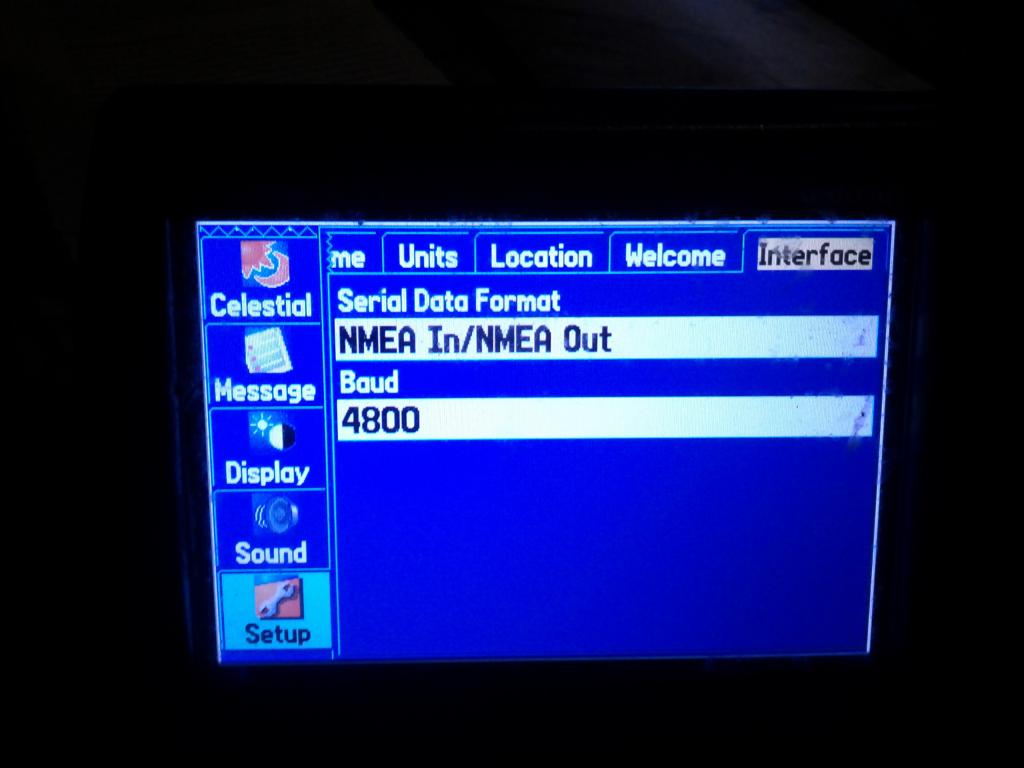

4800 zegt ook m'n GPS

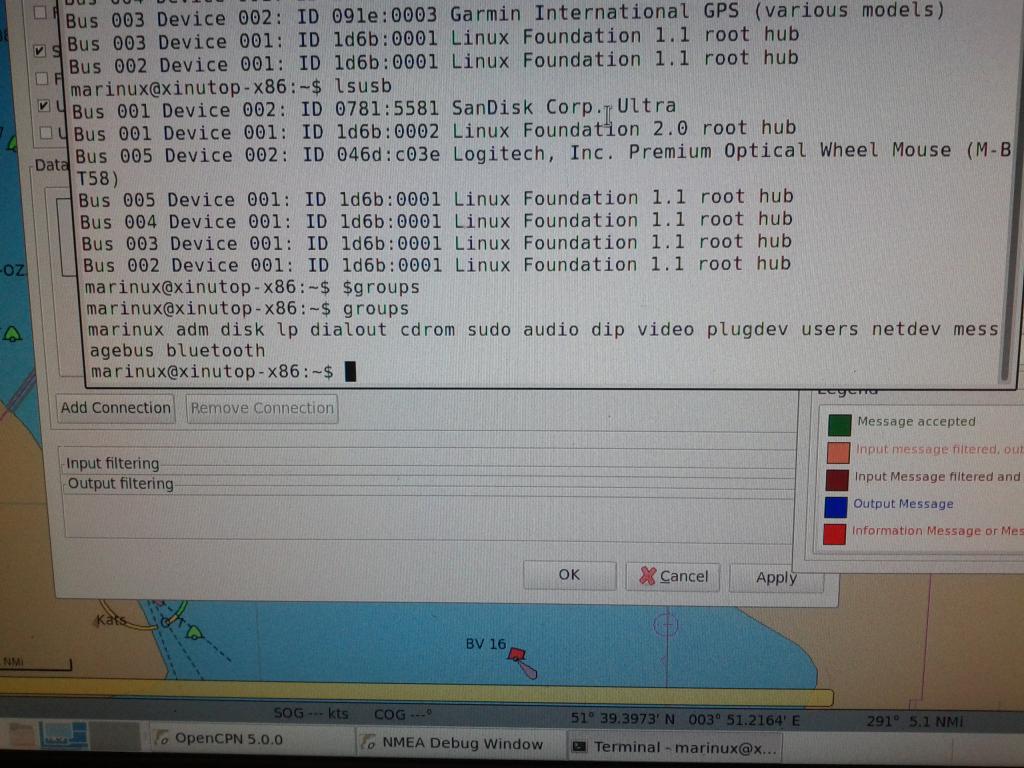

Ik zit ook in de dialout group:

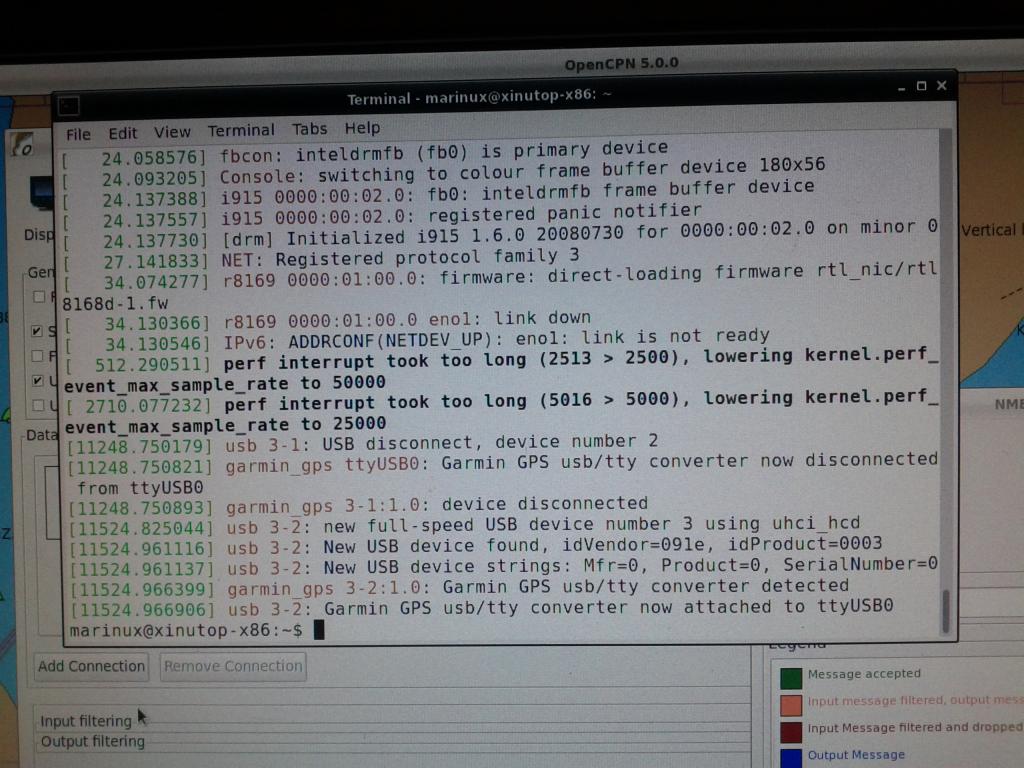

dmesg antwoordt dit:


Is dat goed?

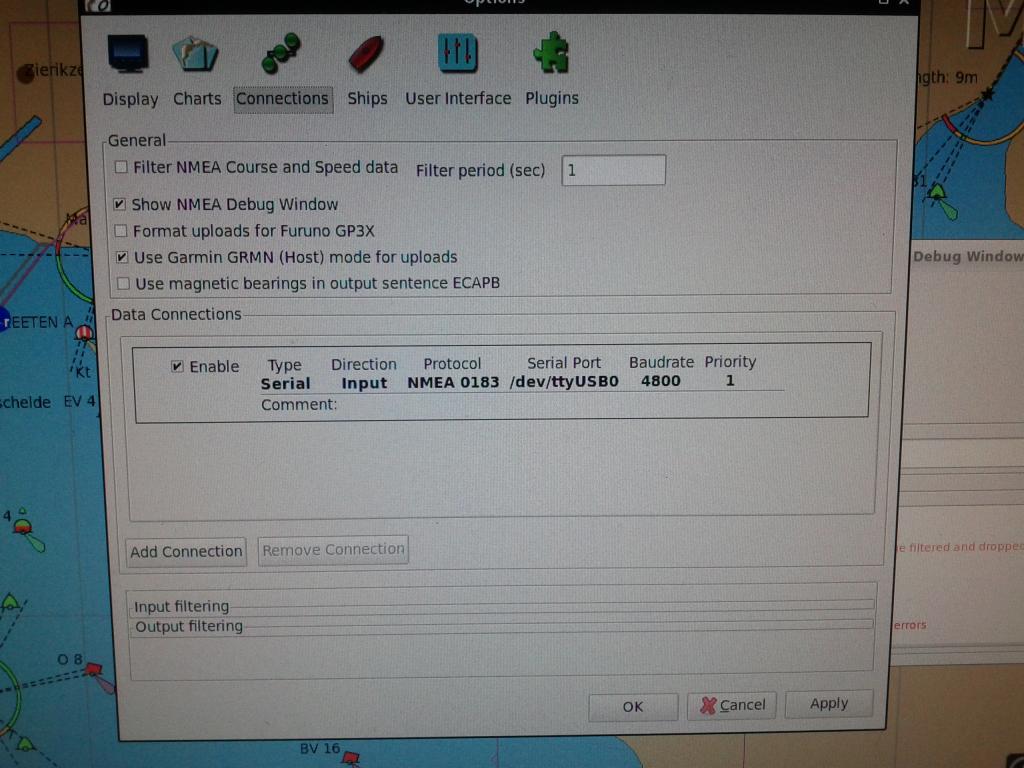

Ik heb hem op ttyUSB0 gezet maar m'n bootje blijft grijs...

Dank weer!

ook geen debug zinnen

Je gebruikt de verkeerde aansluiting, de Garmin geeft alleen nmea uit op de data kabel, niet op de USB.

henkvd schreef : welke datakabel, ajb?
nmea weet ik niet maar deze setup(met usb) heeft met oudere software gewoon gewerkt...

edit; die zinnen in het Debug window zijn toch nmea?
Dat werkte in het verleden gewoon; komt via de USB kabel...

Laten we eens uitzoeken of het een OpenCPN probleem is of iets anders.

Even OpenCPN afsluiten en voor de zekerheid de usbkabel er weer even uit/in (Om zeker te zin dat de serieele ingang weer 'vrij' is)

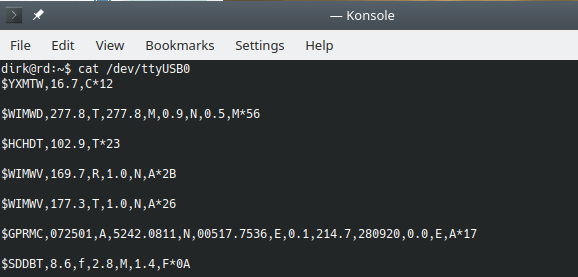

dan in de terminal "cat /dev/ttyUSB0"

Krijg je geen input te zien dan krijgt de computer niets binnen en hoef je dus niet in OpenCPN te zoeken.

rooiedirk schreef :
Ga je er dan vanuit dat de baudrate al goed staat. Of is er een manier om de baudrate te wijzigen ?

Daar ga ik vanuit ja. Maar als je dus eerst in OpenCPN de baudrate had ingesteld blijft deze gewoon geldig.
Of anders vanuit de terminal met "stty" aanpassen.

Voor serial over usb is de baudrate niet belangrijk meer, dat gaat automatisch goed. (bijna alsijd )

okay, merci!
Alles was uit.

-usbkabel er uit
-Garmin aan
-PC aan (log in, boot)
-usbkabel er in (Garmin zegt USB connected)
-OpenCPN opstarten

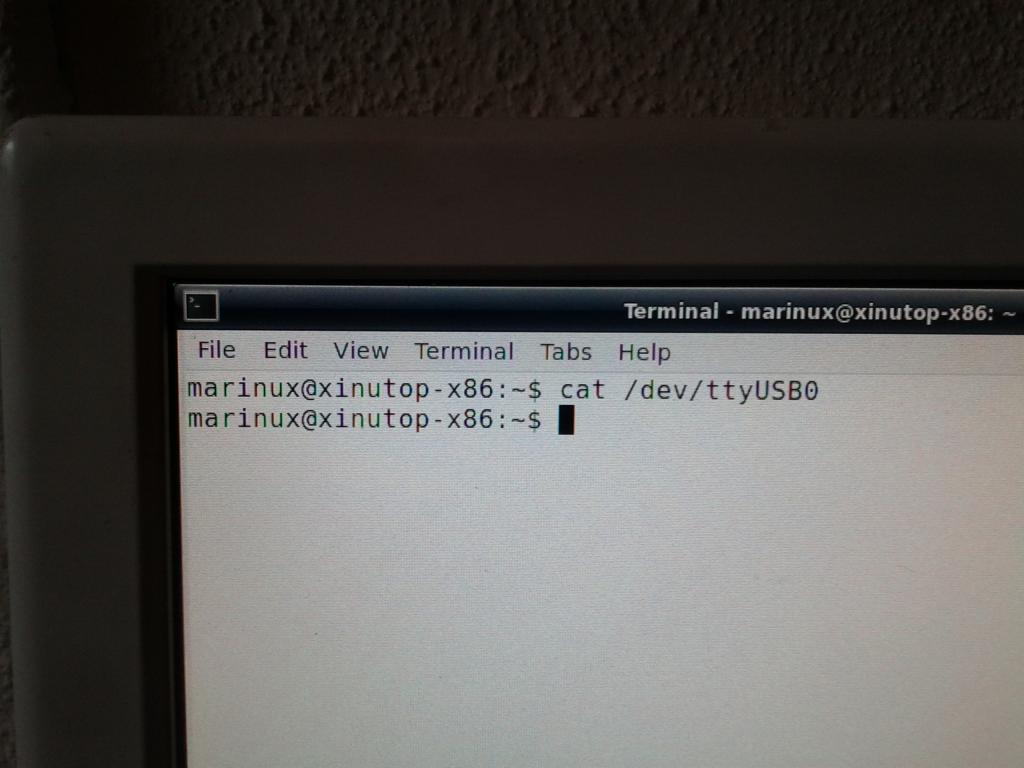

-in de terminal "cat /dev/ttyUSB0" (voor de zekerheid; met een nul op het eind)

...dat is niets dus? Zou de dataverzending van die GPS ineens stuk zijn?

@3Noreen; staan alletwee op 4800; dat lijkt me goed, toch?

OK er komt dus niets de computer binnen. Volgende stap is andere usb kabel proberen.

De twee draadjes eens omkeren.

Met een multimeter op de twee draadjes het voltage meten.

De meter moet dan heen en weer bewegen. Als teken dat er signaal passeert.

Heb je de toegang tot de serieele poorten geregeld ?

usermod -a -G dialout (en de naam van de user)

TuuLeVi schreef :
Dat lijkt me wel. Het is zoeken wat er verkeerd gaat.
Gaat het hier om een hand GPS ? Zo ja kun je nog proberen of het programma Garmin BaseCamp hem herkent. Dan is het kabeltje in ieder geval wel goed.

rooiedirk schreef : die zal ik organiseren dan.

@Bram; zie boven, ajb.

3Noreen schreef : Het is een Garmin 478
Dat is er niet voor GNU/Linux? www.garmin.com/en-US/software/basecamp/

alternativeto.net/software/gar...camp/?platform=linux

BaseCamp is een drama van software. Het was alleen om uit te proberen of het kabeltje het doet. Maar als je geen doos met vensters hebt gaat dat niet werken.

3Noreen schreef : Omdat het voor de software update allemaal gewoon werkte is dat kabeltje eigenlijk m'n laatste verdachte, maar ik zal m'n andere kabeltje van de boot halen...

TuuLeVi schreef :
Het heeft gewoon eerder gewerkt. Zou alles nog eens nalopen. Meer kan ik er ook niet aan doen. Het lijkt mij dat ergens een fout is gemaakt.

Groet,

Bram

zonder dat de gps aan je computer zit.
-Open een terminal venster.

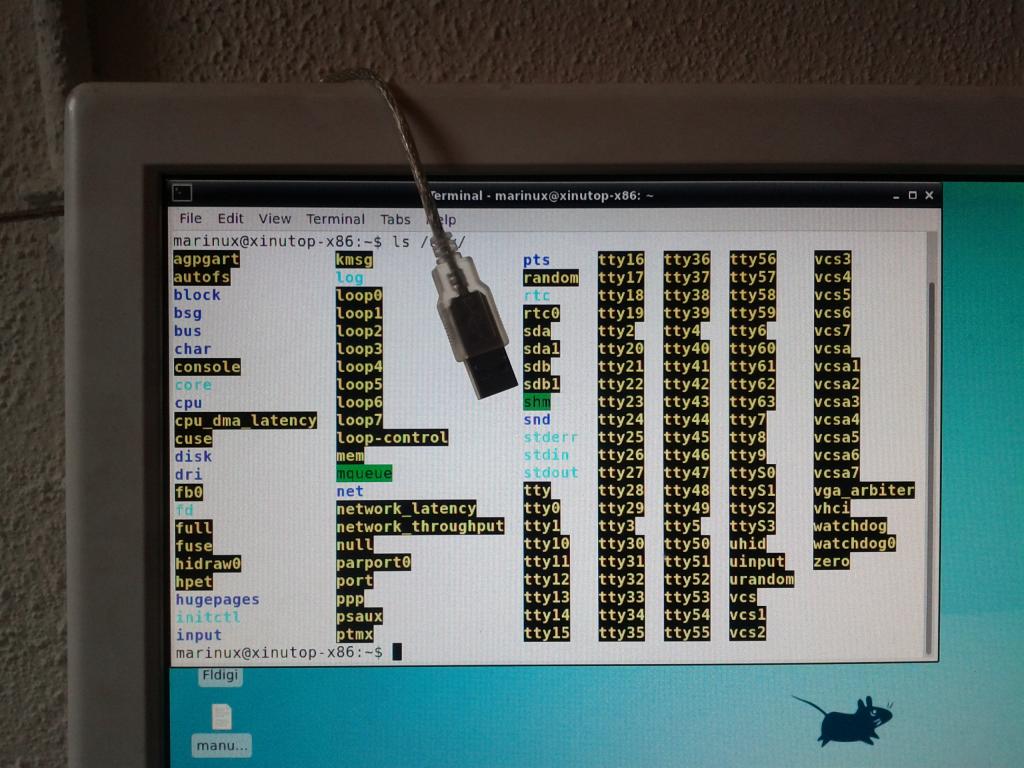

-type in ls /dev/
-Steek de gps kabel in de computer
-type nogmaals ls /dev/

De uitkomst van je commando moet een lijst opgeleverd hebben. Nadat de gps is aangesloten moet er 1 vermelding bij gekomen zijn. Vermoedelijk iets van ttyXXX
Dat is je garmin.

Vervolgens de opdracht cat van rooiedirk met de boven gevonden naam.

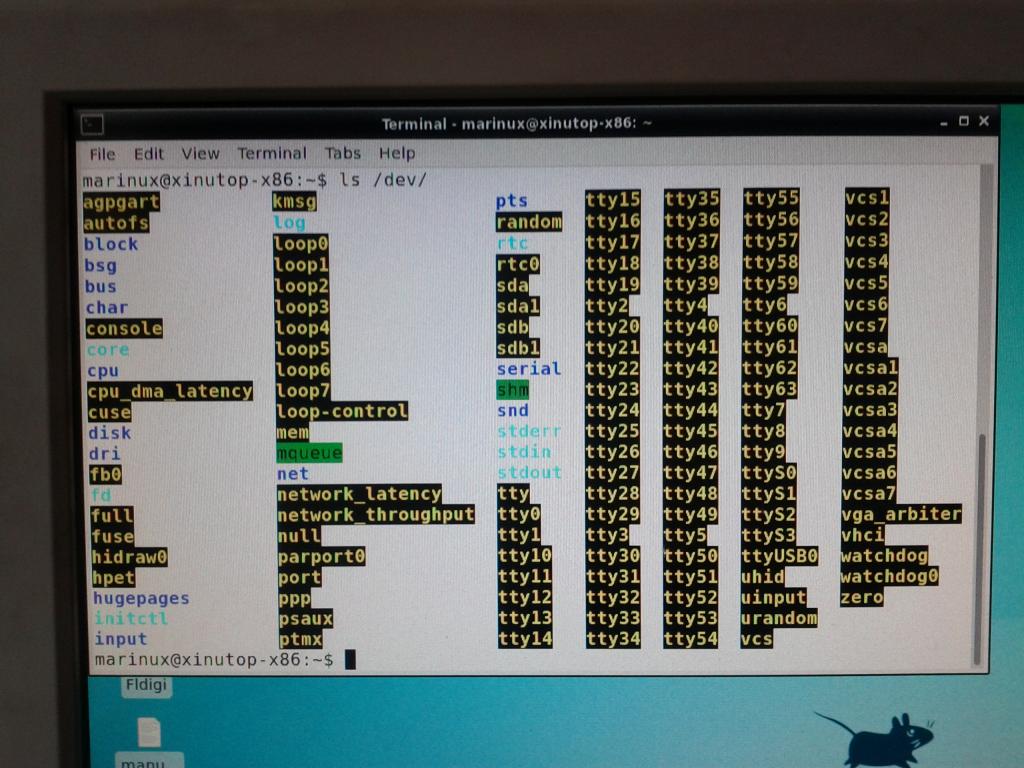

het verschil is "serial" in de middelste kolom op de 9. plaaats
3Noreen schreef : bedoel je
cat /dev/ttyUSB0

Dit draadje is net The Matrix...
Moest ik ook drie keer terugkijken voor ik het snapte...of dacht..

TuuLeVi schreef :
En ttyUSB0 in de een na laatste kolom. Die ‘serial’ is een directory, daarin staat een andere naam voor dezelfde device, zoiets: /dev/serial/by-id/usb-Prolific_Technology_Inc._USB-Serial_Controler-
if00-port0
