Onderwerp: Mijn grootste blunder: een draaibank

Omdat ik naast het bouwen van bootjes ook wel eens iets anders wil doen, ging ik op zoek naar een houtdraaibank. Als vrijwilliger op De Delft heb ik wel eens hout staan draaien. Op MP liep ik tegen een oude draaibank aan die werd aangeboden als houtdraaibank. Ik kocht hem voor weinig en toen bleek dat iemand een metaaldraaibank had gebruikt om hout te draaien. Alles zat dik onder het zaagsel en de verkoper noch ik hadden door wat het voor een machine is. Ik heb het ding helemaal uit elkaar gesleuteld en weer draaiend gemaakt, maar ik ga er geen hout op draaien. Gaat dus weer in de verkoop.

Is wel een heel antiek ding. Eigenlijk vooraf wel te zien, metaaldraaibanken hebben altijd een vaste beitel opstelling in een support. Houtdraaibanken hebben lange beitels die je met de hand op een ondersteuning zelf vasthoud.

Zelf draai ik ook wel hout op een metaaldraaibank maar dan wel met een forse afzuiging en gelijk na gebruik schoonmaken

€ 0,20 / Kg

Calidris schreef : momenteel iets minder..
15-16 ct

www.kh-metals.nl/nl/schrootprijzen/

Dit is een stokoude machine. En geen heel goede om mee te beginnen. Dit is niet de manier om het bed (de rechtegeleidingen) van een draaibank te maken. Ook niet vroeger. Dus ik ben bang inderdaad: schrootprijs. Ziet er meer uit als een hobbyproject van iemand die niet weet wat er belangrijk is.

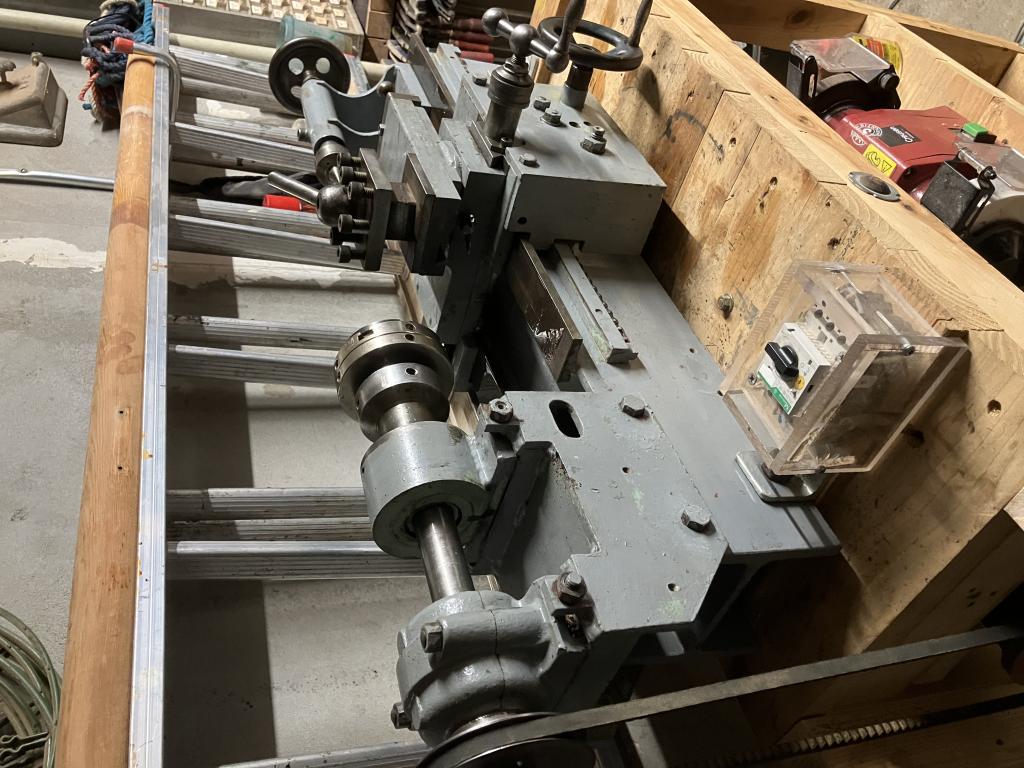

Joop66 schreef : Wat bedoel je Joop? Alle onderdelen zijn gemonteerd op een DINbalk en glijden redelijk soepel er overheen. De motor staat apart en is met een drijfriem verbonden met de as waar de klauwplaat op zit. Misschien toch wel eigenbouw want ik heb nog geen merk of typeplaatje gevonden.

Ik zie dat totaal anders, dit hoef niet zomaar schroot te zijn.
Een draaibank is zo goed als de draaier. Vroeger, op de zeevaartschool hadden we ook zoiets staan.
Met speling op de lagers, maar wel een vlakke bank. Een goede draaier kan daar op 0,02 mm nauwkeurig op draaien. Andere tijden natuurlijk maar voor de meeste toepassingen ruim nauwkeurig genoeg.

Reed schreef :
Helemaal mee eens en waarom zou je er geen hout op kunnen draaien?

jerry schreef :
Staat er geen plaatje met het merk DHZ of DiY ?

jerry schreef :
DIN balken hebben veel te veel flapperende, trillende flenzen, die de nauwkeurigheid beinvloeden. Een draaibank frame, zeker een oud, is van gietijzer, en met een reden. Massief en zo weinig mogelijk kansen om te bewegen. De hoofdaslagers zijn groot, en hebben veel kogels, om de rondloopnauwkeurigheid te verbeteren. Bovendien zijn het 2 hoekcontactlagers die tegen elkaar voorgespannen zijn om axiale speling er uit te halen. De rechtgeleiding bestaat uit 1 V-groef, die de breedte en de Rz van de slede vastlegt, en een vlakke oplegging die de rotatie op de draai-as vastlegt. Alleen op die manier kon je vroeger een spelingsvrije, stijve, wrijvingsarme en nauwkeurige rechtgeleiding maken. Tegenwoordig zijn er andere mogelijkheden, maar je moet nog altijd oppassen. De aandrijving gebeurt met een vlakke riem of schuinvertande tandwielen, zodat je een stijve verbinding met de motor hebt die zo weinig mogelijk eigen trillingen introduceert. Een V-riem heeft blokjes die steeds voorbij komen. Die motor moet stijf in het gietijzeren frame zijn opgehangen. Wederom om trillingen te voorkomen.

Moet ik nog effe doorgaan?

En misschien is t voor jouw gebruik genoeg. Ik wil dolgraag een draaibank. Maar deze niet.

citaat joop 66 "De aandrijving gebeurt met een vlakke riem of schuinvertande tandwielen, zodat je een stijve verbinding met de motor hebt die zo weinig mogelijk eigen trillingen introduceert. Een V-riem heeft blokjes die steeds voorbij komen. Die motor moet stijf in het gietijzeren frame zijn opgehangen. Wederom om trillingen te voorkomen."

ik heb een AI draaibank....250 rond,...350 TDC...2,5 ton gietijzer, 4KW motor met....dubbele V riem......
Juist de motor mag niet stijf aan de hoofdas vastzitten !
Motor hangt hier in een beugel met spanners in de riemen. zodat de motorresonantie niet je hoofdas bereiken

Vanuit de hoofdas heb je met (schuin)vertande tandwielen de overrenging naar je tandwielkast en je trekspindel voor je schroefdraadspindel en dwars langs voeding op je support.

Die weegt een stuk meer dan mijn HBM 210 rond en 400 tdc.
Maar voor mij voldoende, ik ben er blij mee.

Joop66 en De Optimaal bedankt voor de uitgebreide uitleg. Naar een typeplaatje (DHZ ) heb ik gisteren gezocht, maar niets gevonden. De man die het apparaat maakte moet wel over zwwaar metaalbewerkingsgereedschap hebben beschikt. Ik ga er mee aan de slag: houtdraaien en van de hand doen. Leuk leergeld, zeker als je van sleutelen houdt.

Jollenbaas schreef :
Die heb ik ook enigszins in aangepaste vorm...hele fijne machine, vooral het traploos regelen van je rpm. Wel is de frequentieregelaar erg gevoelig voor vocht ( ik draai bijna altijd met veel koeling)

jerry schreef :
aangezien je er weinig voor kan krijgen,...gewoon een demonteerbare beitelsteun voor houtbeitels maken aan de voorzijde en dan voor beide (hout en metaal) gebruiken. Een flinke afzuiger erbij als je met hout aan de gang gaat (scheelt je ook troep).......je hebt een boot en ongetwijfeld dat er ook iets van metaal te draaien is en....wellicht dat je dat ook leuk gaat vinden.

Zowieso opspan stukken voor houtdraaien zijn van metaal en die kun je dan gelijk zelf fabriceren

Voor ik aan bootjes begon was een van mijn hobby's het maken van stoommachines. Kleintjes. Ook ingewikkelde die in een radio bestuurd modelbouw bootje pasten. Maakte ook de stoomketels.
Toen ik meer en meer aan boord was heb ik het draaibankje (een unimat 3) meegenomen. Dat dingetje heeft ook een boor- freeskopje, is echter voor veel boots onderhoud te klein. Je moet dan het draai of freesbankje ombouwen. De hoeveelheid klusjes die ik voor anderen en mezelf reeds geklaard heb met dat stukje gereedschap is teveel om op te noemen. Heb wel het nadeel dat het een half uur werk is om het ding uit zijn berging en in mijn werkplaats (de kuip) te brengen. Heb het voordeel dat ik ooit heel lang geleden metaaldraaien geleerd heb. Heb ook alle hulpstukjes (zoals een automatische voeding) zelf gemaakt. Als motor gebruik ik een 12 volt motortje uit een radar. Een leuk speeltje dat soms erg van pas komt.
Ik heb er ook hout op bewerkt, zoals laatst nog een olijve houten ankerrol voor het spiegel anker.

Opa Jaguar had vroeger ook een draaibank, alle jaguar zeilbootjes zaten vol met die gedraaide klosjes, afschuwelijk.

Ja, net zoals de latjesprofielfrezen in de noordelijke landen altijd in de aanbieding waren voor bootjesbouwers
