Onderwerp: ais raymarine 650

ik heb een ais 650 van raymarine maar nu blijkt deze niet helemaal goed te werken het lampje dat er op zit wordt eerst rood en gaat na een poosje op blauw wie weet wat dit zou kunnen zijn en wie zou mij kunnen helpen om dit probleem op te lossen ik heb al van alles geprobeert maar ik kom er niet achter wat het zou kunnen zijn

Read that fine manual

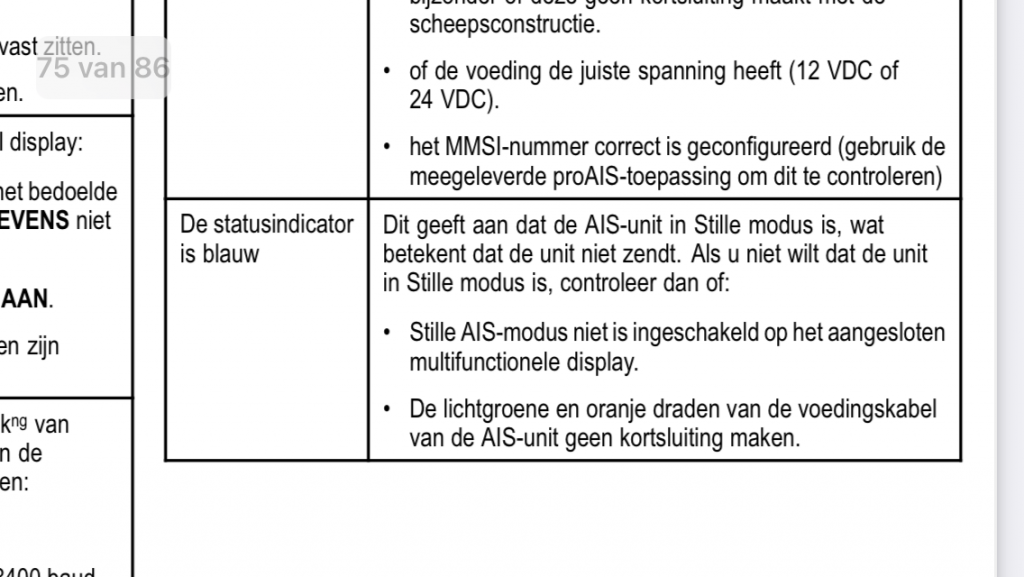

Blz 76 van de NL handleiding: de ais staat in stille modus.

Heb ik al geprobeerd maar nog niet opgelost

Gepost met de officiële Zeilersforum-app

Blauwe ledje geeft aan dat hij in stille modus is. Dat kan hardwarematig (draadjes doorverbinden) of softwarematig (plotter, display). Kijk eens via de usb en je computer. Wie weet zie je daar nog wat.

Wellicht heb je toch al sluiting gemaakt met de groene of oranje draad tegen een ander?
De silent mode contacte zitten n.l. direct aan de hoofd processor, zonder enige bescherming.
na sluiting is de silent functie bevroren (stuk) en kan dan niet meer gerepareerd worden.

Zit er wel een MMSI nummer in geprogrammeerd?

Nu is het lampje rood ik krijg ook geen contact via aispro maar ik heb wel ais gegevens op mijn plotter
Hoe kan dit

Gepost met de officiële Zeilersforum-app

Hoe heb je de transponder aangesloten op plotter, antenne, enz. ?
Kun je de antenne aansluiten op een marifoon ?
Heeft hij wel gewerkt of heb je hem nog niet aan de praat gekregen ?
Je zult heel gestructureerd aan de gang moeten met storingzoeken.

Grt Hans

De ais heeft gewekt maar na het aansluiten van een tweede gps die verbonden is met de marifoon zijn er problemen met mijn ais ik denk zelf dat het te maken heeft met de tweede gps die voor de problemen zorgd maar hoe ik dit gaat oplossen weet ik nog niet

Gepost met de officiële Zeilersforum-app

Jaapbru schreef :
Geen touw aan vast te knopen.

Warrig verhaal.

Zit er een marifoon splitter in?

Ja er zit een splitter tussen

Gepost met de officiële Zeilersforum-app

Zoek nog maar eens goed op ZF, ik heb al een vermoeden wat er mogelijk aan de hand is.

zeilersforum.nl/media/kunena/a...-transponder-2-3.pdf

Maar dat advies had je leverancier natuurlijk ook al gegegeven, toch?

Ik ben een leek die een vraag stelt die van dit soort dingen weinig vestand heb mijn kwaliteiten liggen op een heel ander vlak dus hoop ik dat jullie mij goed gaan helpen wat ik moet doen om dit probleem uit de wereld te helpen
Ik heb het schema gezien maar waar zit dan mijn probleem waarschijnlijk en wat moet ik hier aan doen
Dus ik wil niet gezien worden als domme jongen zoals blijkt uit de antwoorden

Gepost met de officiële Zeilersforum-app

Wat een toontje

Jaapbru schreef :
Precies om wat je hierboven schrijft kan je je het beste in verbinding stellen met je leverancier, die dit soort dingen wel weet als verkopende partij en vast de oplossing kan bieden.

Er is al enorm veel over geschreven op ZF met uitleg in geuren en kleuren en de zoekfunctie is geduldig. Zo vond ik het plaatje ook weer terug. Zoekterm:
"galvanische scheiding AIS" (denk ik)

Er zijn ook vast anderen op ZF die het vast nog wel een keer haarfijn willen uitleggen, ze komen vanzelf.

Om je goed te kunnen helpen moet je wel duidelijk aangeven wat en hoe je alles nu hebt aangesloten

Het lijkt erop dat je de transponder aangesloten hebt op een marifoon.
Werkt de transponder als je hem loskoppelt van de marifoon (en mogelijke andere apparatuur) en hem alleen aasnsluit op de antenne ?
Welke marifoon heb je, merk en type ?
Waarom heb je die aangesloten op de transponder ?
Hoe heb je hem aangesloten ?
Welke extra GPS heb je, merk en type, en hoe heb je die aangesloten ?
De transponder heeft een eigen GPS-ontvanger en een eigen externe GPS-antenne.
Aansluiten op een extra GPS-ontvanger kan voor problemen zorgen en is niet nodig.
Welke splitter heb je en hoe heb je die aangesloten ?
Heb je nog andere apparatuur aangesloten, schakelaars, plotter, enz.

De transponder heeft gewerkt dus het zou weer goed moeten komen, mits er niets kapot gegaan is.
Daar kom je alleen achter als je systematisch alles controleert.
Probeer zo goed mogelijk antwoord te geven op alle bovenstaande vragen.

Grt Hans

Storing is opgelost.
Het bleek te liggen aan de GPS-antenne van de transponder.
Via ProAIS2 was duidelijk dat er geen GNSS fix was en daardoor kan de transponder ook geen positie verzenden.
Aan boord was nog een GPS-ontvanger, type FX312, en deze bleek gelukkig te beschikken over een soortgelijke antenne met TNC-plug.
Deze aangesoten op de transponder en er was meteen een fix en de transponder geeft nu geen storing meer.

Grt Hans

Fijn dat je hebt kunnen helpen Hans!

koko schreef :
Dank je, is altijd leuk als het lukt

Grt Hans

Hallo Allemaal

vandaag geweldig geholpen door Hans om mijn ais weer aan de praat te krijgen
stap voor stap door het probleem heen geleid en met als eindresultaat mijn ais werkt weer
het probleem lag dus bij de gps die niet meer werkte maar met een andere gps er op aan te sluiten lukte het dus wel.
Een geweldige man die Hans
