Onderwerp: Smeerrepen Dehler Duetta 94

Dit weekeinde voor het eerst ons grootzeil omhoog getrokken om eens te kijken hoe alles zit / loopt. Aandachtspunt hierbij waren de smeerrepen. Ik had bij de bezichtiging al gezien dat dat niet goed zat.

Kort beschreven. Mijn smeerrepen lopen vanaf de kajuitingang naar de mast om vervolgens door de giek uit te komen aan het einde van de giek, net voorbij hun reefoog in het achterlijk. Prima.

Direct naast de plaats waar beide smeerrepen zitten, zit nog een lijn (zelfde lijn maar los stuk). Deze loopt door de giek naar voren om bij het lummelbeslag (bovenaan) weer uit de giek te komen. Beide einden van deze lijn zitten nergens aan vast. Tenminste bij reef 1.

Bij reef 2 loopt deze lijn door de giek naar voren, langs de mast omlaag, terug naar de kuip maar nu aan de andere kant van de ingang.

Mijn grootzeil is aan de voorkant voorzien van een drietal haken / sluitingen die ik aan mijn lummelbeslag kan haken om het voorlijk in te korten.

Ik neem aan, dat ik hier te maken heb met een verklooide versie van het Dehler 1 lijns reefsysteem.
Hoe hoort dit te lopen?

Fotos volgen.

Kijk hier eens

www.zeilmakerijschokker.nl/cms...2&itemid=0&comid=281

Heb geen aandelen maar onder op de pagina staat twee foto's hoe de reeflijn kunnen bevestigt worden. Door middel van een lijn of twee lijnen.

Drie haken? 1 op de halshoek (volgens mij heet dat zo)
1 bij reef 1 op het voorlijk
1 bij reef 2 op het voorlijk

Er zal een vergelijkbaarsysteen in zitten als Selden. Googel deze begrippen maar.

selden single line reefing diagram

Bij de afbeeldingen staan voorbeelden.
Ervaring van de tuiger is dat er lastig vier karren in de giek passen (pastwel maar de kans op vastlopen is groot) drie gaat wel 1 onderlijkstrekker en twee reven.

Ik hoop dat u wat kan met deze info zonder de giek te hoeven openen. Tips bij het openen voor het trekken van de lijnen giek schuin naar beneden. Stukje fietsketting met een los lijntje en dan de reeflijn er aan knopen gaat ook makkelijk. En zorg dat er niet een lijn gekruist in de giek komen dit maakt het reven lastig.

Mvg Kleinbootje

Gelukkig hebben we de fotos nog....

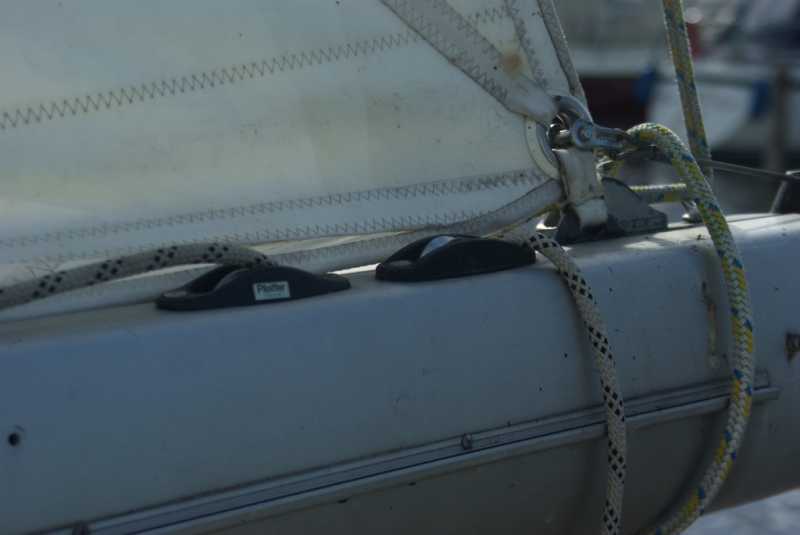

Smeerreep 1 (uitgang giek)

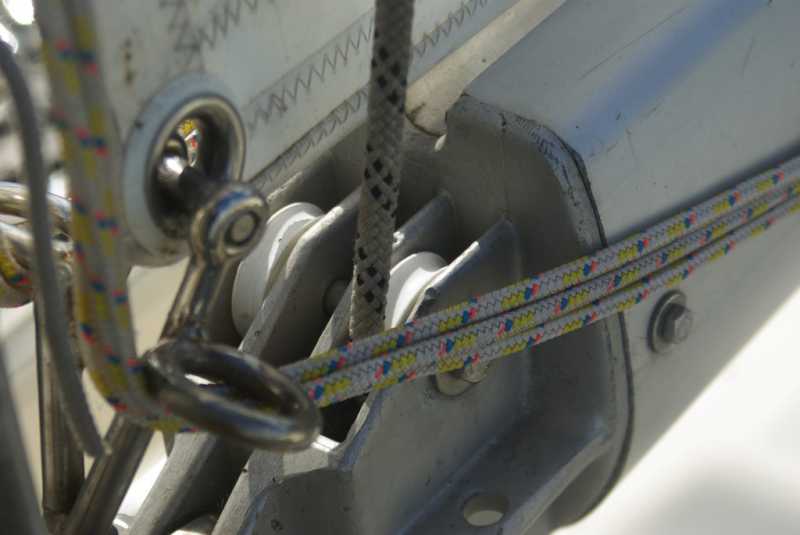

Voorkant giek tpv lummelbeslag

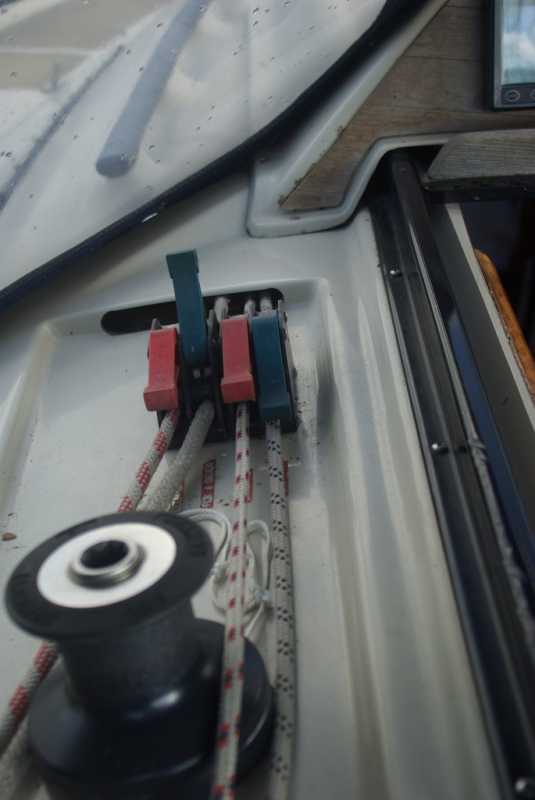

Smeerrepen 1 en 2 in de kuip (direct naast kajuitingang)

Ik kwam deze nog tegen op het WWW. Dat verklaart we de achterkant; maar hoe zit het bij het voorlijk?
deen.nl.picturepush.com/showfo...d=7989788&clid=59154

Voorlijk:
Vanaf dat rolletje ga je door je smeerreep in je voorlijk terug naar beneden (via een schilpadblokje of iets dergelijks) terug naar je kuip.

Maar die ene smeerreep bij je lummelbeslag, waar gaat die heen?
Ik neem aan (althans, dat zuo zo moeten) dat die je voorlijk naar beneden trekt.

google even of selden 1-lijns reefsysteem.
edit: de link is een beetje vaag systeem en volgens mij niet zoals het bedoeld is

Je kunt ook kijken op Dehlerforum of op
www.dehlerclub.nl/dcn/index.php

Bij de laatste vind je erg veel informatie en een actief forum. Zelf vorig jaar ook een Duetta 94 aangeschaft en daar erg veel plezier van.

Hoi,

Ik heb inmiddels wel door dat niet bij elke dehler31/duetta hetzelfde systeem wordt toegepast. Zo heb ik 1 van de eerste D31'ers met een slee-systeem in de giek. Een vriend heeft een duetta94 zonder dat systeem. Het verschilt dus, en je giek openmaken leert of er een sleetje in heen-en-weer schuift. Hieronder hoe het in mijn giek zit. Het tweede rif is in ieder geval altijd toe te passen. Ik heb evt. digitaal een handboek, zowel in Duits als in Nederlands dat ik je kan mailen.

Het originele systeem is bij mij dus voor rif 1 anders dan voor rif 2.
Voor rif 1 zit er een slee in de giek. De lijn vanaf je stopper gaat voorin de goek in, en zit binnenin je giek aan de slee. Andere einde van de slee zitten 2 lijnen: eentje gaat aan de achterkant de giek uit en via het oog in je achterlijk naar beneden en zit vast op de giek. Andere lijn gaat vanaf de slee via een keerblokje aan de binnenzijde van het achterbeslag van je giek weer naar voren, naar het oog in het voorlijk en weer naar beneden vast op de giek.

Voor rif 2 is het wat eenvoudiger, geen slee systeem namelijk. Gewoon vanaf de stopper, via je lummelbeslag naar het tweede oog in het voorlijk weer naar beneden, voorin de giek in, naar achteren, naar het tweede oog in je achterlijk en weer naar beneden vast op de giek.

Gr,
Durk-Jan Lagendijk

Hallo Durk-Jan,

Dat zijn dus in elk geval al 3 systemen. Handboek houdt ik me voor aanbevolen. ejkoeze (kriebeldingetje) gmail punt com

@ Lady Elsa,

Ik denk wel dat het systeem zo bedoeld is. Met een klein keerblokje aan de reefkous in het achterlijk. De foto illustreert echter een fout in het reefsysteem. de smeerreep zit te ver naar achteren. Vanaf het blokje loopt deze weer de giek in om er vooraan er weer uit te komen. Wat er dan komt is me een raadsel. Gewoon naar de reefkous in het voorlijk, of ook via een blokje weer terug naar de giek.

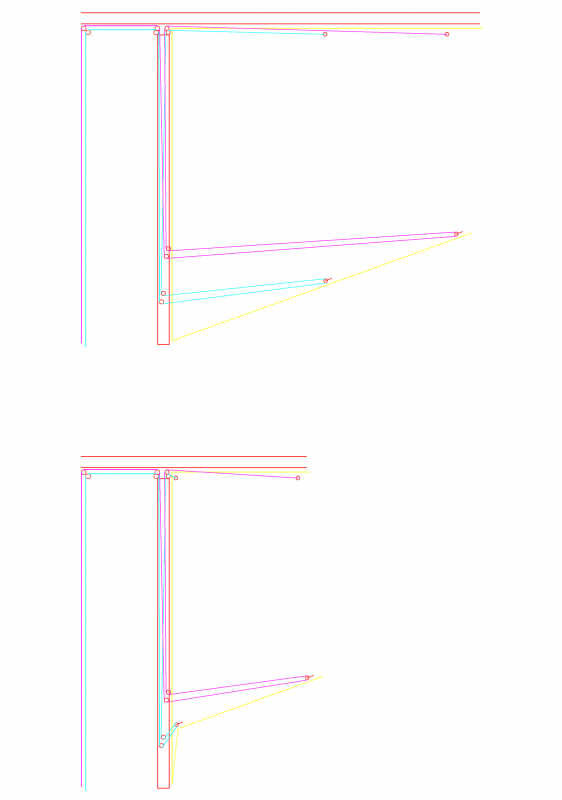

Bijgevoegd een schetsje hoe ik denk dat het reefsysteem bedacht zou kunnen zijn.




Edit:
Plaatje moet nog 90° gedraaid

Plaatje 1 (bovenste) komt het meest overeen met het 1-lijns systeem dat mijn ouders hebben op hun dehler 36 uit 1989.
Enige verschil is dat ze nog een blok aan het reefoog bij het voorlijk hebben waar de smeerreep doorheen gaat.

Groeten,
Johnnie

Kijk. Daar heb ik wat aan. Waar gaat dan uiteindelijk die smeerreep naar toe?
Plaatje 1 en 2 zijn overigens dezelfde. 1 gewoon, 2 met reef 1 er in.

Plaatje nog wat beter bekeken en mijn post inderdaad aangepast.

Lijn zit vooraan de giek vastgeknoopt, gaat naat boven door het blok, naar beneden en de giek in naar achteren. Daar omhoog de giek uit, door een blok aan het reefoog (in het achterlijk dus), weer naar beneden de giek in en naar voren. Vooraan de giek, onderaan eruit en naar achteren.

Beetje duidelijk?

Groeten,
Johnnie

Yup. Thanks. Ik zal eens op zoek naar een paar lichte blokjes die ik in mijn grootzeil kan ophangen. Gelijk ook maar eens kijken of de smeerreep dan nog lang genoeg is.

Snap ik niet.
Als je achterin je giek begint heb je zo 5 meter minder lijn nodig.
Dus achterin vast, omhoog door reefoog, giek in , vooraan naar buiten, door oog/blok en dan rechtstreeks naar mastvoet en naar de kuip

Kijk hier eens naar, dit komt van Dehler zelf vandaan.

Anjo schreef :
Dat klopt, maar met de manier bij mijn ouders is het voordeel dat je eerst het voorlijk naar beneden trekt, en daarna pas het achterlijk. Dus krijg je het rif er netter en beter in.

Groeten,
Johnnie

Mijn tweede rif is dus precies datgeen wat Anjo ook schrijft. Werkt prima.
Ik mail je he handboek morgen, staat op een ander apparaat die door iemand anders in gebruik is nu.

Durk-Jan
