Onderwerp: Kabels door mast - weg met getik

Beste ZF,

Ik ben aan het knutselen geweest met de VHF en stroomkabels door de mast. Voorheen liep alles door pvc leidingen. De leidingen lagen los in de mast en dit resulteerde in een kakofonie van getik, met een wisselende symfonie afhankelijk van wind en golfslag. De kajuit als klankkast maakte het voor mii moeilijk om in slaap te vallen.

Daarom nu alles verwijderd, en een nieuwe kabelboom getrokken met 1 vhf kabel á 6mm en 1 drie aderige vertinde stroomkabel van 8mm buitendiameter. Om de 60cm heb ik drie dikke tyraps in een stervorm vastgezet, en hopelijk houden de uitsteeksels de kabelboom nu mooi van de wand van de mast. Het doorvoeren van de nieuwe kabelboom ging niet zonder slag/stoot maar is uit eindelijk gelukt.

Nu heb ik halverwege de mast 1x drieaderig 8mm voor stoom en deklicht, en verticaal uit de masttop 1x 6mm VHF en 1x 8 mm drieaderig voor led navigatie driekleuren + ankerlicht. De mast is ongeveer 9m lang.

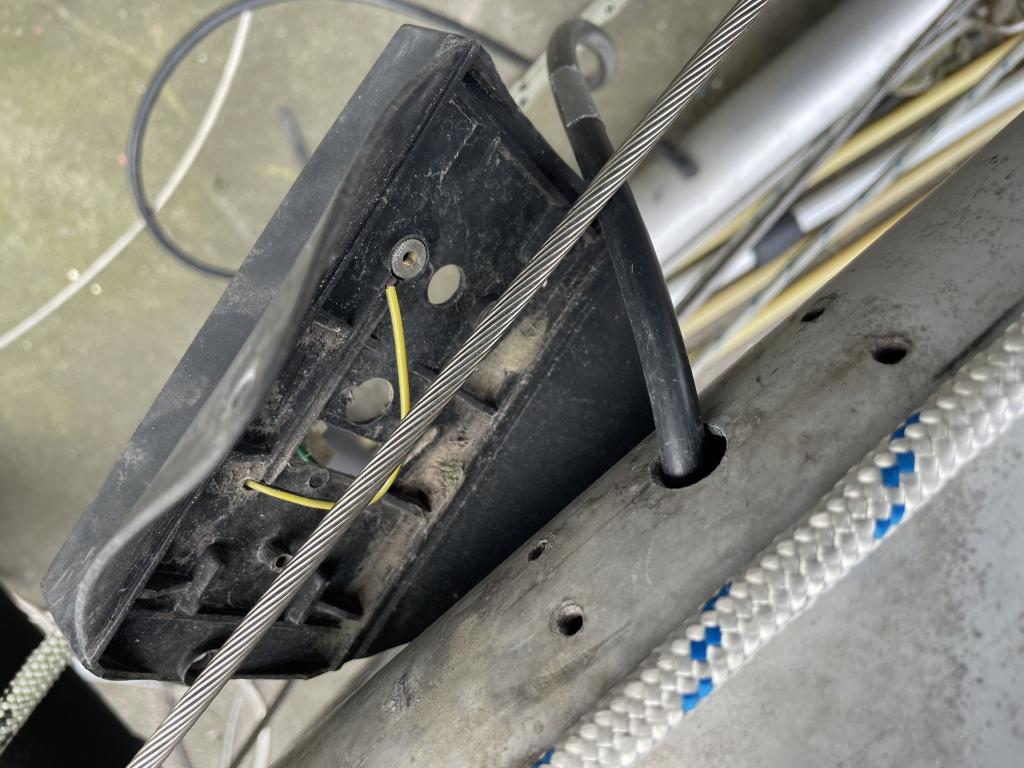

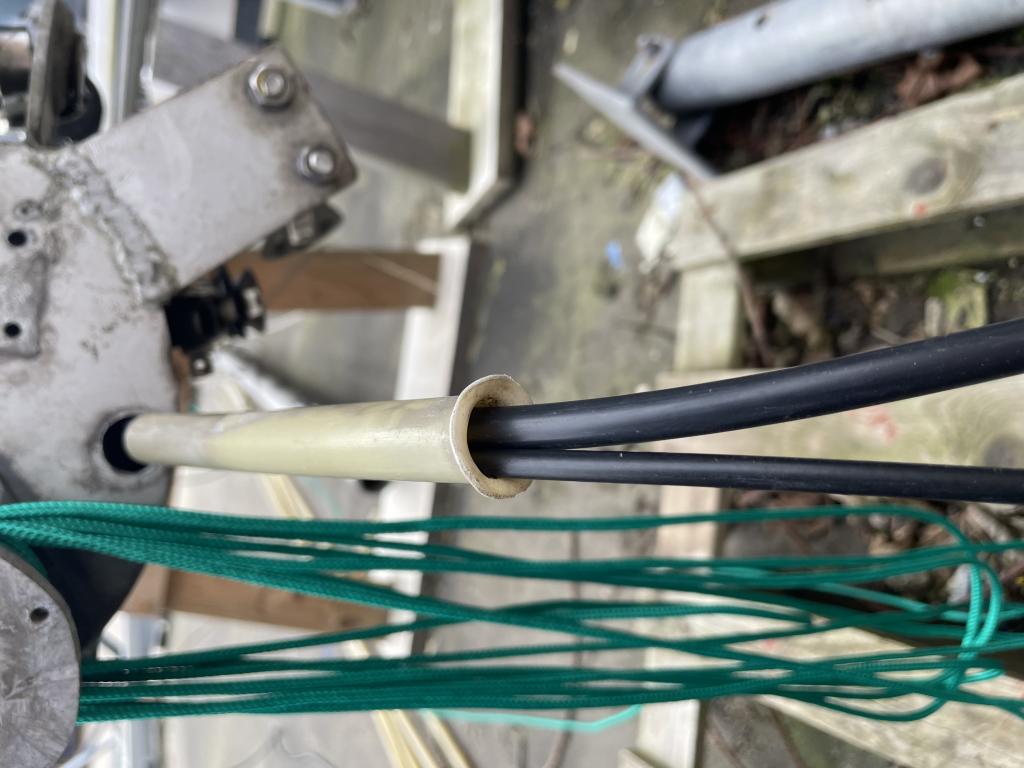

Vraag: hoe kan ik bij de masttop de trekbelasting van de kabel opvangen? Zijn hier oplossingen voor? En heeft iemand tips om schavielen/schade bii de uitgang uit het aluminium te voorkomen? Ik kan eventueel een stukje pvc buis terug kunnen plaatsen, zie foto.

Nog andere tips? Hoor graag!

Voor het doorvoeren hebben ze kabeldoorvoeren uitgevonden. Hier
https://www.conrad.nl/nl/search.html?search=kabeldoorvoer&categoryId=0809040
kan je uitzoeken

www.elektrototaalmarkt.nl/wyme...abeltrekkous-4161256

www.elt.nl/upload/articles/9090000007.jpg

je zou het ook kunnen maken van dyneema sleeve.

Je kan Rubberen Kabeldoorvoeren plaatsen in de gaten waar de kabel uitkomt.

www.bol.com/nl/nl/l/rubberen-k...en/28931/4289221292/


Voor top van de mast kan je de trek ontlasting gebruiken met een speciale wartels en zijn gelijk waterdicht.
voor de zekerheid nog een extra tyrap bevestigen.

www.allekabels.nl/trekontlasti...zrjUALAaArG1EALw_wcB


Wadenwind komt met een trek ontasting die nooit meer verschuift alleen wat lastig bij eeen mast.

Gewoon een chinese vingerklem. Mooi

De gouden combi van 1 doorvoer 2 trekontlasting 3 twee kabels van verschillende buitendiameter 4 uv bestendig — heb ik nog niet gevonden. Wel nuttige tips, goede termen om op door te zoeken

dehler schreef :
Die "speciale wartels" zijn heden ten dagen de standaard.

oneoff31ft schreef :
Voor die "speciale wartels" heb je ook rubberen inzetstukken met 2/3/4 gaten.

Zo eentje bedoel je?

www.allekabels.nl/trekontlasti...-trekontlasting.html

Of misschien beter de 8mm versie, aangezien de stroomkabel 8mm is. De vhf van 6mm zit daar toch over de hele lengte aan vast met tyraps.
In dat geval moet de trekontlasting van de 8mm stroomkabel het hele gewicht opvangen.

www.allekabels.nl/trekontlasti...-trekontlasting.html

Een extra tyrap voor de zekerheid, net ná het punt waar de kabel uit de doorvoer komt?

oneoff31ft schreef :
Dat heb ik ook geprobeerd en het hielp ongeveer 1 seizoen. Daarna hadden de tywraps zichzelf uitgelijnd en stonden ze hetzelfde met hun pootje.
Vorig jaar heb ik van onderaf buis isolatie om de kabels geschoven. Geen idee hoe lang dat blijft werken, maar tot nu toe werkt het.

Een H155 kabel mag bijna 500 m zonder tussenliggende verticale ondersteuning hangen. Electra zal ook in die ordegrootte liggen verwacht ik (maar controleer de datasheet).

Bovenaan een wartel is het mooist, heb zelf twee tyraps 180 graden versprongen om de kabel geklemd en hier met zelf-vulcaniserende tape een kraag omheen gewikkeld, die klemloopt in het gat in het masttopbeslag.
