Onderwerp: Hoogte brug onduidelijk iSailor

Hoogte brug onduidelijk iSailor 20 mrt 2020 20:54 #1137204

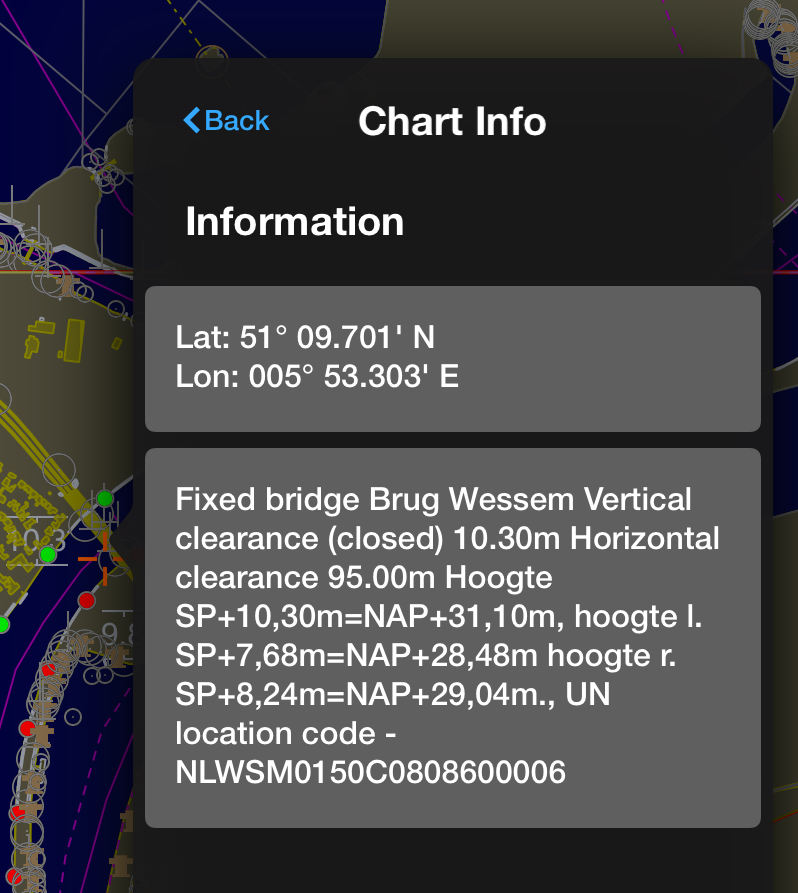

Ik zeil op de zuidelijke Maasplassen en zit ‘gevangen’ door de A2 brug bij Wessem. Nu is mij niet helemaal duidelijk wat de doorvaarthoogte is van de brug. In iSailor zie ik het volgende, maar deze gegevens kun je ook op een overheidssite lezen:


Hier staan 3 verschillende hoogtes, en om het nog leuker te maken staan bij de brug ook borden die de doorvaarthoogte aangeven (meestal 9 meter). De brug is aan de onderkant gebogen.

Nu is mijn vraag hoe ik bovenstaande moet lezen, maar ook wat op welke hoogte cijfer de borden bij de brug van toepassing zijn. Indien de borden op de 8,24m hoogte van toepassing zijn zou en de 10,30 het hoogste punt in het midden van de brug betreft, zou die 10,30 eigenlijk 11,09m betekenen. Dan zou ik er met mijn ~10,50m doorvaarthoogte onderdoor kunnen.
Dehler Delanta 80 AK
Laatst bewerkt: 20 mrt 2020 21:03 door Orange Sunset.
Alleen ingelogde leden kunnen reageren.

Hoogte brug onduidelijk iSailor 20 mrt 2020 22:32 #1137234

  • La Mavare
  • La Mavare's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 7058
de maximale dooorvaarthoogte is op de peilschaal te lezen en vervolgens door driehoekjes onder de brug aangegeven.
instructeur zeezeilen en kielboot
les op eigen schip, deliveries
Alleen ingelogde leden kunnen reageren.

Hoogte brug onduidelijk iSailor 20 mrt 2020 22:42 #1137236

  • Jutter
  • Jutter's Profielfoto
  • aanwezig
  • Gebruiker
  • Berichten: 4752
Groen/witte ruiten toch?
Dansen aan zee.Aan de kust, de Zeeuwse kust.
Alleen ingelogde leden kunnen reageren.

Hoogte brug onduidelijk iSailor 21 mrt 2020 10:50 #1137312

  • Pascal91
  • Pascal91's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13
Hier kan ik wel mee helpen .

Dit zijn 3 hoogte's
De grootste is in het midden van de boog het hoogste punt(10.30)
De laagste is het allerlaagste punt vaak tegen de peiler en eigenlijk kun je deze negeren (7.68).
De middelste hoogte is de laagste hoogte tussen de aangegeven doorvaart de groen witte ruiten(8.24).

Het midden wordt bij een boog brug aangegeven met een gele ruit.
Zelfde met 2 ruiten maar dan komt er geen tegemoet komend verkeer.

De 31m maten kun je negeren want dit is de hoogte op de geografische kaart. zoals hier ligt de bodem al */- 21 meter hoger als in amsterdam.

Dus gewoon de water stand - 10.30M ( in het midden van de brug ) vandaag behoorlijk hoog 2083 cm
Dan kun je er met 8.21 onderdoor, mijn ervaring is wel dat hier marge op zit maar dat zijn praktijken waar ik mij niet snel aan waag.

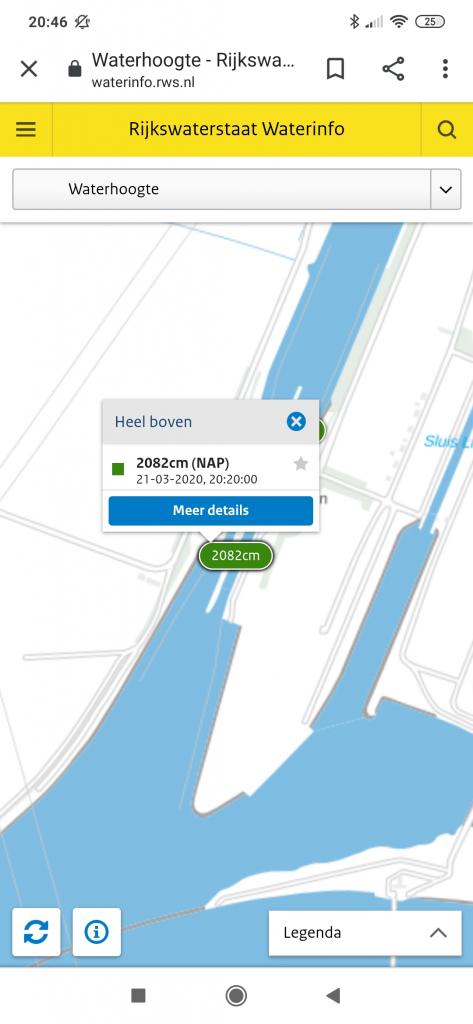

De actuele waterstand is te vinden op :
waterinfo.rws.nl/#!/kaart/waterhoogte-t-o-v-nap/
Laatst bewerkt: 21 mrt 2020 10:53 door Pascal91. Reden: nog wat toegevoegd.
Alleen ingelogde leden kunnen reageren.

Hoogte brug onduidelijk iSailor 21 mrt 2020 17:38 #1137453

Bedankt voor de antwoorden. Als ik dit zo lees begrijp ik dus dat mijn aanname dat als de borden met doorvaarthoogte 9 meter aangeven dit duidt op de 8,24m doorvaarthoogte tussen de doorvaartborden. Dat zou dan 11,09m doorvaarthoogte betekenen bij het hoogste punt van de brug en kan dus eronderdoor met mijn 10,50m.

Met huidige waterstand van 21,55NAP betekent dit momenteel:

31,10-21,55=9,55m doorvaarthoogte in het hoogste punt van de brug.

Ik zal de site in de gaten houden komend seizoen, maar het peil lijkt momenteel normaal te zijn. Waarschijnlijk gaat het me dus niet lukken om eronderdoor te komen zonder maststrijkinstallatie of onder helling met ballast aan de giek.
Dehler Delanta 80 AK
Alleen ingelogde leden kunnen reageren.

Hoogte brug onduidelijk iSailor 21 mrt 2020 19:54 #1137516

  • Pascal91
  • Pascal91's Profielfoto
  • Offline
  • Gebruiker
  • Berichten: 13
Bijna !

Het beste kun je de lokale NAP stand pakken.
Maar dan wel min de 10.30 uiteraard.

Als je op de peilschaal de 9 kan lezen is de doorvaart hoogte minder als 9 meter.



Ik heb nu sluis heel gepakt maar je kan ook ohe en laak pakken .
Hoe dan ook het zal er om spannen , en dan heb je in het kanaal de spoorbrug Roermond nog liggen . En dan verder de maas af heb je Ravenstein en het maas waal kanaal nog .

Ik red dat ook allemaal niet met 10.50.
