Onderwerp: Nav. lichten paneeltje

In een ander onderwerp dwaalden we wat af naar een Belgisch bedrijf dat aluminium plaat kan laseren. Ik heb een paneeltje besteld bij hem en ben er zeer tevreden over.

Lekker binnen knutselen als het buiten te koud is om iets op de boot te doen:



Met het kleine schakelaartje kan het ankerlicht in de knipperstand worden gezet (mag niet, maar in geval van dreigend gevaar kan me dat niet zoveel schelen).

Ziet er goed uit!

oei dat is wel verleidelijk om zoiets moois te maken. Helaas andere prioriteiten maar het resultaat is wel erg mooi.

Alvast op het lijstje voor de volgende winter

Waar heb je die LED's uiteindelijk gekocht?

Zier er mooi uit! Die belg gaat ook een bestelling van mij krijgen maar dan voor het hele paneel.
Rerst nog de vraag waar je die lampjes vandaan hebt? Want die zijn ook erg netjes

Ziet er goed uit. Heb je ook even de website?

Een paneeltje laseren van aluminium of kunststof doet Guy Janssens

De indicators komen van Larry Schaffer

Het knipperprintje bij Conrad, Bestnr.: 191299 - 89 (de weerstandswaarden een beetje aangepast om een goede timing te krijgen).

Voor de goede orde; dit is niet kant en klaar te koop. Een schema heb ik wel voor de geïnteresseerden.

Ziet er zeker erg goed uit! Ik ben er haast ondersteboven van!

Ik zal eens moeten kijken hoeveel ruimte ik heb voor dit soort verfraaiing. De standaard Dehler schakelpanelen zijn nogal groot (zekeringen zitten in de schakelaars).

Mag ik de onbeleefde vraag stellen wat dat graveren kost?

Lagendijk schrijft:15 euro in de brievenbus

Free Bird schrijft:
Ik ben wel geintereseerd in het schema hiervan. Want ik moet hier en daar mijn verlichting aansturing aanpassen en dit ziet er wel intressant uit.

Ik hou wel van dit soort effectieve en fraaie oplossingen

Ga je nog tekst of andere indicatiedingetjes bij de draaiknop voor de verlichting plakken, of moet je gewoon 'uit je hoofd' leren wat de standen van de knop betekenen?

Verder ben ik toch wel benieuwd waarom je er voor gekozen hebt om ofwel je driekleurenlicht (zeilend) ofwel je navigatielichten (motorend) te voeren. Larry Schaffers paneeltje kan zeilend kiezen tussen driekleurenlicht en nav lights (dus zonder stoomlicht). Wat was voor jou de overweging om die optie weg te laten?

Even nog een kleine aanvulling op de prijs:

Aluminium kost bij de firma 6 euro/dm², ongeacht wat er gelaserd moet worden. Als je ook openingen wil voor bijv. knoppen kost dat 0,5euro per opening. Dat als je zelf het gewenste autoCad of coreldraw formaat aanleverd. Anders komen daar tekenkosten bij. Heel schappelijke prijzen dus en nu kun je voor jouw idee zelf een beetje berekenen wat het kost

Misschien kun je het schema ook hier plaatsen waar heb je die draaiknopschakelaar overigens vandaan? Conrad?

Delphi32 schrijft:Omdat je meteen ziet welke verlichting er brandt vond ik een aanduiding bij de schakelaar niet nodig. Ik ga zelfs het pijltje van de knop er nog af vijlen. Als ik dit niet meer kan onthouden moet ik toch stoppen met zeilen denk ik....

Delphi32 schrijft:De overweging was dat het schema nog gecompliceerder zou worden. Ik ben nog aan het denken of ik de leiding naar het stoomlicht zou moeten kunnen onderbreken met een schakelaar (die dan niet op het paneeltje komt maar ergens in de zekeringkast), zodat die mogelijkheid er ook is in geval het 3-kleurenlicht uitvalt (hoewel dat LED is).

Het principe is dat zeilend en ankerend de LED verlichting aan is en motorend de gewone gloeilampen. Anders moet ik nog meer investeren in LED verlichting. De LED vervangingslampjes die ik nu in de lage nav. lampen heb, voldoen niet aan de voorschriften.

Julius254 schrijft:Ja Conrad.


De voorschakelweerstanden van de leds zijn niet getekend. De leds komen trouwens met de weerstanden er al aan.

Goh, wat heb je handige mensen!

Dit is toch wel ernstig mooi!!!

Free Bird schreef :
Freebird,

Ik vind dit soort project-jes erg leuk om mijzelf een beetje thuis te maken in de elektronica.
Het lijkt mij leuk, om dit soort kleine aan zeilen gerelateerde klusjes te doen. Inmiddels heb ik gezien dat er diverse sites zijn met kleine radio print platen, led loop lichten, en ook de Arduino(!!!) boards zijn mij niet ontgaan. Ik zag vandaag een opmerking van Ad over een fluxgate kompas, en dat is, samen met dit topic, de eerste echte toepassing mbt zeilen.

Weten jullie nog meer, liefst simpele, schema's of project-jes voor mij?

Ik zit nu (letterlijk), in een situatie waardoor ik er de tijd voor heb, anders had ik allang weer verslag mbt tot het vernieuwen van mijn boot gedaan...

Ed

edlonnee schreef :
We hoeven voor jou toch ook niet een inzamel aktie te houden he

Oudejaarsdag zei t pootje knak, een paar witte jassen en rvs plaatje verder, en dan maar naar je tenen staren he!? Nog een week of 4 en dan nog een week of 3 met een loopversie...
Tja.

Kunnen we de topic naam niet wijzigen in "Help Ed de winter door"?...

Wat zou je willen en kunnen?
Als ik jou zo volg op dit forum ben je best creatief. Maak voor jezelf een wensenlijstje. Per onderwerp goed opschrijven wat het precies moet kunnen en in grote lijnen optekenen hoe het er uit moet zien. En vooral lekker eigenwijs zijn. Probeer buiten de standaard te denken, dan kom je soms tot heel creatieve oplossingen.
Dan hier je vragen stellen en je niets aantrekken als sommigen het domme vragen vinden. Volgens mij is niemand slechter geworden van het stellen van vragen.

Ik betrap mezelf er vaak op dat ik soms binnen de de geijkte kaders denk. Beroepsdeformatie? Dat maakt het lezen hier, en elders, zo interessant. Frisse ideeën en andere denkwijzen.

Enfin, open deuren en zo...?

Groet,
Rob

PS: beterschap!!

Voorlopig wil ik een soort van 'teasers' die mij op het 'interesse spoor' houden, zoals dit project van Freebird. Daarmee bedoel ik dat, omdat het toe te passen is in mijn boot, mijn focus erop gericht is en dan wil ik gewoon 'het naadje van de kous' weten. En dus leer ik er veel van en dankzij die focus staat het ook vaak erg goed op mijn 'harde schijf', en dat is dan weer enorm waardevol als je op jezelf bent aangewezen.

Printjes met looplichtjes zie ik niet als handig of waardevol en lopen dan een hoog risico op 'verstoffen'.

Aan de andere kant bijvoorbeeld die Arduino boards, die kun je weer als doorgeefluik gebruiken voor allerlei input zoals waterhoogte in je bilge, luchtvochtigheid in de boot, temperatuur, fluxgate en voorliggende koers(?) etc. en dan alarmen, pompen, ventilatoren etc. inschakelen. Niet dat ik het als noodzaak zie om aan boord te hebben, omdat ik eerst het KISS principe wil hanteren. Maar het doet zeker goed wat m.b.t. mijn inzicht en begrip van deze materie.

Vandaar die kleine en toepasbare projecten.

En dank je!

Zo heb ik t ook gemaakt! Werkt heel prettig ook.

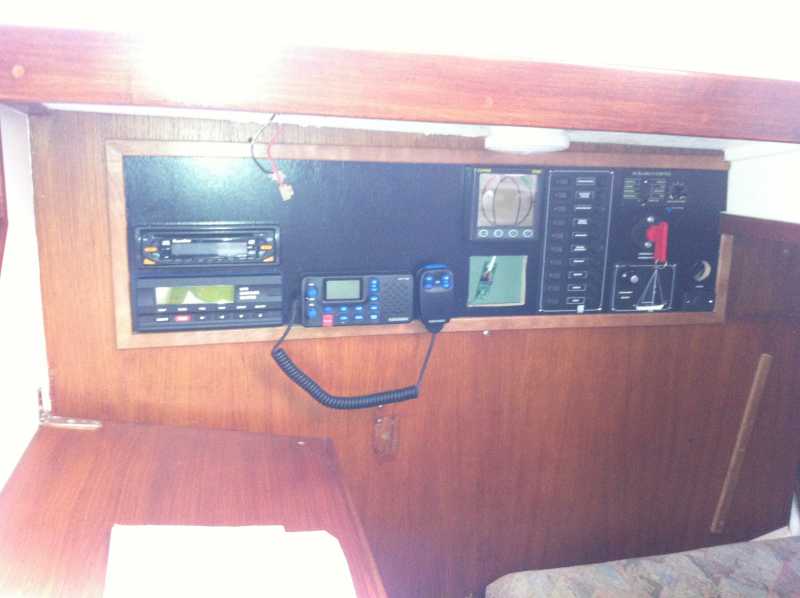

Ik heb alleen geen gegrafeerd plaatje, maar een sticker op een plaatje alu geplakt met de contour van mijn schip en led lampjes erdoor heen piepend


T bordje is nog niet klaar, dat moge duidelijk zijn

Moonriver, dat schreeuwt om een closeup!
